农业智能化灌溉系统方案.docx

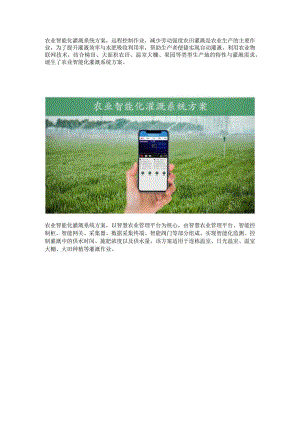

农业智能化灌溉系统方案，远程控制作业，减少劳动强度农田灌溉是农业生产的主要作业，为了提升灌溉效率与水肥吸收利用率，帮助生产者便捷实现自动灌溉，利用农业物联网技术，结合梯田、大面积农田、温室大棚、果园等类型生产地的特性与灌溉需求，诞生了农业智能化灌溉系统方案。农业智能化灌溉系统方案，以智慧农业管理平台为核心，由智慧农业管理平台、智能控制柜、智能网关、采集器、数据采集终端、智能阀门等部分组成。实现智能化监测、控制灌溉中的供水时间、施肥浓度以及供水量。该方案适用于连栋温室、日光温室、温室大棚、大田种植等灌溉作业。(4G÷5G)全网通以太网/WIFI2G/3Q/4G/5GInternet有即播即用通讯快,低延时特点.象讦中数安采集件场至关云.7.2VW1*HI DNSO 1SOM>M结用于Bl场无网嬉评境下使用,港OS持7014« (号助/H/电的,M用于现场寿网tSWR*W旧信弓 X坏境O设僚便用现场网健实觐实时气io.8yiiib z8vc 役 IWaDNM>2$0«tt«fl DNSO2W 电动4LC)RA智能网关系统的采集器(土壤水分采集器、流量采集器等)将实时监测的灌溉状况，当灌区土壤湿度达到预先设定的下限值时，电磁阀可以自动开启，当监测的土壤含水量及液位达到预设的灌水定额后，可以自动关闭电磁阀系统。可根据时间段调度整个灌区电磁阀的轮流工作，并手动控制灌溉和采集墙情。整个系统可协调工作实施轮灌，充分提高灌溉用水效率，实现节水、节电，减少劳动强度，降低人力投入成本。用户通过操作管理平台进行管控，按照用户设定的配方、灌溉参数等，自动控制灌溉量、吸肥量、肥液浓度、酸碱度等水肥过程中的重要参数，实现对灌溉、施肥的定时、定量控制，节水节肥、省力省时、提高产量。系统功能1 .远程监控在线监控灌溉区域的环境信息及系统组成设备的状态信息，包括灌溉区域的土壤搞情、土壤养分、气象环境信息等，以及智能阀门、智能网关等设备的运行信息，通过水泵电流和电压监测、出水口压力和流量监测、管网分干管流量和压力监测,并同步上传至智慧农业管理平台上，方便管理人员随时随地查看信息，远程操作相关设备。2 .自动报警根据预设的报警事件及报警方式,可对监测信息、设备运行状态等进行监测报警,比如滴灌系统爆管、漏水、低压运行、土壤墉情过高或过低等情况，自动根据预设的报警方式及时通知系统维护人员，比如平台弹窗、微信消息、声光、电子邮件等方式，保障系统高效运行。3 .智能控制通过对农田土壤墙情、小气候环境、作物长势等信息的实时监测，利用智慧农业管理平台的边缘计算功能,设定灌溉模式（支持远程灌溉、定时灌溉、循环灌溉）、灌溉条件（如灌溉量、灌溉时间、水肥比例等）等参数，系统自动执行灌溉规则，根据采集到的信息，自动开启水泵、阀门，实现无人职守自动灌溉，分片控制，预防人为误操作。定点模式：设定时间点每天定时执行走且t?同加 Is(H407:88QQ忽珞月时Q 附塔天定怠初每天定时8:00、12:00、 16:00定时通风输出保持1分钟2028定时模式曲线4 .数据管理系统历史数据自定存储,包括系统维护、状态监测和系统运行的现场管理,用水、耗电、灌水量、维护、材料消耗等数据，以及报警事件等，具备数据查询、导出、下载、打印等功能，实现区域用水量计量管理、旱情等功决策管理，以及进行统计和成本核算，对灌溉设施设备生成定期维护计划，记录维护情况，实现灌溉工程的精细化维护运行管理。农业智能化灌溉系统方案,充分发挥现有的节水设备作用，优化调度,提高效益，通过自动控制技术的应用，更加节水节能，降低灌溉成本，提高灌溉质量，将使灌溉更加科学、方便，提高农业管理水平。
