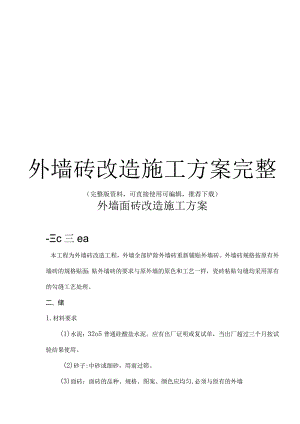

外墙砖改造施工方案完整(完整版资料,可直接使用可编辑,推荐下载)外墙面砖改造施工方案-c三ea本工程为外墙砖改造工程,外墙全部铲除外墙砖重新铺贴外墙砖。外墙砖规格按原有外墙砖的规格贴面;贴外墙砖的要求与原外墙的原色和工艺一样,瓷砖粘贴勾缝均采用原有的勾缝工艺处理。二、储1.材料要求(1)水泥:32o5普通硅酸盐水泥。应有出厂证明或复试单,当出厂超过三个月按试验结果使用。(2)砂子:中砂或细砂,用前过筛。(3)面砖:面砖的品种、规格、图案、颜色应均匀,必须与原有的外墙砖符合,砖表面平整方正,厚度一致,不得有缺楞、掉角和断裂等缺陷.釉面砖的吸水率不得大于10%。2.主要机具磅秤、铁板、孔径5r三筛子、窗纱筛子、手推车、大桶、小水桶、平锹、木抹子、铁抹子、大杠、中杠、小杠、靠尺、方尺、铁制水平尺、灰槽、灰勺、米厘条、毛、钢丝刷、扫帚、签子、锤子、粉线包、小白线、擦布或棉丝、钢片开刀、小灰铲、手提电动小圆锯、勾缝溜子、勾缝托灰板、托线板、线锤、盒尺、钉子、红铅笔、铅丝、工具袋等。3o施工前对施工现场进行围挡隔离,并放置施工告知书.三、脚手架的搭设(1)脚手架钢管的尺寸采用48*3.5钢管,钢管有产品质量合格证,并有质量检验报告,钢管表面平直光滑、没有裂缝,钢管上严禁打孔,钢管必须涂有黄?黍。(2)搭设双排落地脚立杆纵距不得大于L8米,立杆横距1。05米步距为1。8米在二层底部满挂安全兜网,作业层铺脚手板,外围挂密闭网.(3)本工程搭设的双排脚手架主要以防护、拆除施工、粘贴施工操作为主,在脚手架上堆放材料应严格控制数量,禁止超过脚手架的使用荷载。四、外墙面层拆除(1)外墙面层拆除时,从上至下层,严禁破坏砖墙、梁、窗户等结构。(2)拆除过程中如发现砖墙、梁变形或出现裂纹,应立即停止,与甲方监理共同商讨出解决方案后才能进行施工。(3)面层拆除的操作工人自上而下由人工使用扁铲、手锤等工具进行逐段拆除,部分采用机铲拆除,同时清除基层,漏出结构分段验收合格后方能进入下一步施工工序,对墙体结构有缺陷的地方要进行及时修补。(4)拆除后产生的垃圾分区域集中堆放,采用绿网覆盖并洒水,防止产生扬尘,并及时清运出场。五、卜墙面砖施工工艺流程:基层处理f刷界面剂/基层抹灰一弹线一浸砖一粘贴一勾缝一清理一检查一修补.(1)、基层处理:基体表面凸凹明显部位应事先剔平或用1:3水泥砂浆找平,当厚度或垂直度偏差超过30mm时,需采取钉钢丝网等技术进行补救.将墙面上残存废余砂浆、灰尘、污垢、油渍等用钢丝刷刷洗干净,光滑的基体表面应进行凿毛处理,凿毛深度为0。51。5cm,不同界面处(砖墙与混凝土构造柱交接处)要涂刷界面剂或钉挂钢丝网每侧宽300mm.(2)、刷界面剂:将墙面的灰尘清洗干净后,满刷界面剂一遍。以增加抹灰层与墙面的粘结,减少抹灰层的空鼓脱层。(3)、基层抹底灰:提前一天湿润后,先刷一道掺水重15%的107胶水泥素浆,紧跟着抹头遍水泥砂浆,其配合比为1:3,并掺20%水泥重的107胶,薄薄的抹一层,用抹子压实。第二次用相同配合比的砂浆按冲筋抹平,用短杠刮平,低凹处事先填平补齐,最后用木抹子搓出麻面。底子灰抹完后,隔天浇水养护。(4)弹线排砖:在基层抹灰面上,先弹出垂直、水平控制线,再根据面砖的规格尺寸、排列图,弹出面砖控制线。(5)浸成:外墙面砖提前用水浸泡是控制面砖空鼓的重要环节。浸泡的时间应根据当地气温情况确定,要掌握浸泡及阴干的时间,外墙面砖要隔夜浸泡,然后取出阴干备用(6)粘贴:粘贴面砖时砂浆应饱满,并应一次成活,不宜多敲、移动,尤其砂浆收水后不能再纠偏挪动.粘贴面砖的砂浆采用1:2的水泥砂浆,厚度7IOmn1。粘贴用水泥的安定性、强度须经复试合格。粘贴时,先将面砖背面满批砂浆,根据面砖控制线贴到墙面,用小铲把轻轻敲击,使之与基层粘接牢固,并用靠尺将面砖在垂直及水平方向找平找方(7)勾缝:用1:1水泥砂浆进行面砖勾缝,分两次进行,头一遍勾缝厚度7mm,第二遍按设计要求的色彩,配置彩色水泥砂浆勾成凹缝,凹进面砖深度约为3mm。(8)清理:面砖勾缝后,用废旧毛巾或棉纱将面砖表面擦洗干净,以免影响面砖的整体清洁、美观。(9)检查、修补:面砖铺贴好并待砂浆收干后,在降、拆脚手架之前,应对面砖逐块进行敲击检查,如发现起壳,应及时进行处理,不留隐患。六、脚手架的拆除(1)拆除现场必须设置警戒区,张挂醒目的警戒标志,警戒区内严禁非操作人员通行或者脚手架下施工。地面监护人员必须履行职责.(2)如遇强风、雨等天气不得进行脚手架拆除,夜间实施拆除作业,必须有良好的照明设备.(3)所有高处作业人员,必须挂好安全带,严格按高处作业规定执行和遵守劳动纪律。(4)拆除人员进入岗位后,先进行检查,加固松动部位,清理脚手架的材料、物件及垃圾时,所有的清理物应安全运送到地面,严禁高处抛掷。(5)不允许立面拆除或上、下步同时拆除,认真做到一步一清、一杆一清。七、制1.材料控制:材料、半成品及成品进场要按规范、图纸和施工要求严格检验,不合格的立即退场.建立健全的材料检验、报验制度。二检不合格的产品坚决退场.本分项分部工程需要二检的材料主要有:水泥、砂、外墙面砖。水泥:本工程使用325号普通硅酸盐水泥,必须有出厂合格证,安定性必须符合要求.二检7天强度和28天强度合格。一般来说,7天强度合格后就可以使用.砂子:粗砂或中砂,用前过筛.现场抽样检测合格后使用。外墙砖:应表面平整,颜色一致。表面尺寸,吸水率,抗冻性都必须符合规范要求。二检合格后才能使用。在外墙砖粘贴工程施工前,应对找平层、结合层、粘结层及勾缝、嵌缝所用的材料进行试配。能满足设计要求后方可使用.2、面砖粘贴质量指标及检验手段(1)、饰面砖的品种、规格、颜色、图案必须符合设计要求。安装镶贴牢固,无歪斜、缺棱掉角和裂缝等缺陷.(2)、表面应平整、洁净、颜色一致,不得有翘曲、损坏、变色、起碱、污点、砂浆流痕、光泽色损现象。(3)、整砖套割吻合,边缘整齐,墙裙、踢脚线、门窗贴脸表面突出墙面的厚度一致。(4)、接缝应填嵌密实、平直,宽度均匀一致,灌浆严密,色泽一致,阴阳角处的砖搭接方向正确.5、执行检查验收制度(1)自检:在每一项分项工程施工完后均需由施工班组对所施工产品进行自检,如符合质量验收标准要求,由班组长填写自检记录表。(2)互检:经自检合格的分项工程,在项目部技术负责人的组织下,由分项工长与质量员组织上下工序的施工班组进行互检,对互检中发现的总是上下工序班组应认真及时予以解决.(3)交接检:上下工序班组通过互检认为符合分项工程质量验收标准要求,在双方填写交接检记录,经分项工长签字认可后,方可进行下道工序施工,项目技术负责人要亲自参与监督。6、容易出现的质量问题:(1)基层表面偏差较大,基层处理或施工不当,如每层抹灰跟的太紧;面砖勾缝不严,又没有洒水养护,各层之间的粘结强度很差,面层就容易产生空鼓、脱落.(2)砂浆配合比不准,稠度控制不好,砂子含泥量过大;或在同一施工面上,采用几种不同配合比的砂浆,因而产生不同的干缩,也会造成空鼓.应认真严格按照工艺标准操作,重视基层处理和自检工作,发现空鼓的应随即返工重贴。(3)分格缝不匀,墙面不平整:主要是施工前没有认真按图纸尺寸去核对结构施工的实际情况,施工时对基层处理又不够认真;同时贴灰饼控制点少,故造成墙面不平整。由于弹线排砖不细,每张外墙砖的规格尺寸不一致,施工中选砖不细、操作不当等,造成分格缝不匀。应把选好相同尺寸的外墙砖镶贴在一面墙上。非整砖甩活应设专人处理。(4)阴阳角不方正:主要是打底子灰时,不按规矩去吊直、套方、找规矩所致.(5)墙面污染:主要是勾完缝后砂浆没有及时擦净,或由于其他工种和工序造成墙面污染等.可用棉丝蘸稀盐酸刷洗,然后用清水冲净。八、安全施工管理外墙施工是本工程安全施工管理中的重点.针对外墙安全施工的重要性,我公司制定了严格的外墙施工外墙砖粘贴安全操作制度:1、进入施工现场,必须戴好安全帽,扣好帽带。2、粘贴外墙砖操作工人上外架作业时必须系好安全带。3、在外架上作业时,不准往下或向抛材料和工具等物件.4、在操作中,应坚守工作岗位,严禁酒后操作.5、禁止穿拖鞋、高跟鞋、裙子、易滑、带钉的鞋上架等操作。6、外脚手架、防护设施、安全标志、警告牌、脚手架边墙件不得擅自拆除,需要拆除必须经过加固后经施工负责人同意。7、不准坐在脚手架防护栏杆上休息和在脚手架上睡觉。8、工具用好后要随时装入工具袋。9、脚手板两端间要扎牢,防止探头板.10、脚手架超载危险:11、从事外墙砖粘贴的人员,必须身体健康,严禁患有高血压、贫血症、严重心脏病、精神症、阑痫病、深度近视眼在500度以上人员,以及经医生检查认不适合高空作业的人员,不得从事登高作业.对登高作业的人员要每年体格检查一次。(1)在平台、屋沿口操作时,面部要朝外,系好安全带.(2)外架上作业不要用力过猛,防止失去平衡而附落.(3)遇有暴雨、浓雾和六级以上的强风应停止作业。(4)外墙砖粘贴不允许夜间施工。2017年4月2日一、编制依据二、工程概况三、施工总体安排四、主要施工方法五、质量标准六、通病原因及防治七、成品保护一、编制依据:1、二期外墙设计施工图纸2、建筑装饰装修工程质量验收规范(GB502102001)3、外墙饰面破工程施工验收规程(JGJI262000)4、二期工程施工组织设计5、建筑工程施工质量验收统一标准(GB503002001)6、增城市安全生产、文明施工、环保及消防有关规定7、建筑施工高空作业安全技术规程(JGJ80-91)二、工程概况龙阳丽园是由米易龙阳房地产开发有限责任公司开发的项目,本项目位于米易县区,地块三面面临路、其中东面为规划三路、南面为迎宾大道、北面为攀西高速,交通便利.本工程为2#楼、3#楼、4#楼、5#楼,结构型式为剪力墙结构,总建筑面积约为51720。99m2o三、施工总体安排施工进度计划:根据施工进度要求,在外墙砖砌筑完毕后,经业主、监理等有关部门验收合格,插入外墙面砖施工。外墙面砖施工顺序:自上而下施工.四、主要施工方法1、材料要求(1)水泥:基层处理采用32.5R,水泥应有出厂证明,并对凝结时间、安定性及抗压强度进行复试。(2)砂:基层处理采用粗砂或中砂,各项指标要符合普通混凝土用砂质量标准及检验方法(JGJ52)要求,使用前过筛,含泥量不应大于3%。(3)粘结材料:按照建筑工程饰面砖粘结强度检验标准(JGJIlO)的规定。(4)挂网:按照设计要求和行业规范要求进行施工.(5)饰面砖:采用合格产品的陶瓷砖(JC/T457.3-2000)标准,进货时按照(样板)准确计算饰面砖使用量和损耗量,同厂家协调每栋同批生产,并一次购进,妥善存放.2、主要机具主要机具包括:钢丝刷、鎏子、铁锤、毛刷、答帚、水桶、铁抹子、木抹子、铁锹、筛子、木杠、靠尺、水平尺、游标卡尺、自制(选砖)套板、线坠、盒尺、墨线盒、水泥钉、铅丝、铅笔、方尺、成品塑料卡具、手推车等。3、施工前准备(1)饰面砖、水泥、砂、镀锌网、粘结材料等按要求进场存放,其中饰面彼、镀锌网、粘结材料应有生产厂家的出厂检验报告和产品合格证,并应对饰面砖几何尺寸、表面质量、色彩等指标进行复检。(2)饰面砖取样复检合格后,使用自制套板逐块选砖,饰面砖的尺寸偏差应在挤压陶瓷砖(JC/T457.3-2002)规定的范围之内。同时用肉眼观察饰面砖表面,缺陷及色差明显的不允许使用.(3)外墙施工脚手架,经验收符合使用要求和安全规定;爆板涨板、阳台、护栏、突出墙面的造型以及墙面各种预留洞口、预埋件已处理完毕;门窗防雷接地验收完成。4、操作工艺(1)工艺流程:混凝土基层处理、保温层施工一甩浆一挂钢网一吊垂直一套方找f规矩贴f灰饼f打底灰抹找平层一防水层一排砖f分格弹线f粘贴饰面砖f填缝f清理表面;(2)操作工艺:1)、基层处理:对混凝土结构外观尺寸偏差过大的先进行剔打、打磨,然后采用防水砂浆找平、甩浆、挂钢丝网,进行保温层施工。2)、保温层施工:1O厚胶粉聚苯颗粒保温砂浆(钢筋混凝土剪力墙部位)3)、吊垂直、套方、找规矩、贴灰饼:在建筑物大角、门窗口边、处用经纬仪(或吊线坠)打垂直线找直,并将其作为竖向控制线,把楼层水平线引到外墙作为横向控制线。以墙面修补抹灰最少为主,把爆板、涨板及突出的部位全部凿平修补;粘贴保温钉、甩浆、满挂钢网。根据面砖的规格尺寸分层设点、做灰饼,间距不宜超过1。5m,阴阳角处要双面找直,同时要注意找好女儿墙顶、窗台、檐口、腰线等饰面的流水坡度和滴水线.4)、打底灰抹找平层: 将基层表面湿润,采用108胶、水泥和过筛细砂混合而成的水泥砂做甩浆液层,甩浆时墙壁面布点要均匀,不得有漏涂。浇水养护;挂设钢丝网,等甩浆液强度达到70%以上再进行抹底灰。剪力墙模板安装时使用的穿墙螺杆孔使用泡沫膨胀胶堵封。 抹灰层:采用1:2.5水泥防水砂浆掺5%防水粉剪力墙,凝土表面(己施工保温砂浆10mm)为IOmm左右,砌体表面为25mm。本工程分别为20-24层基层表面平整度最大允许偏差3mm,立面垂直度最大允许偏差4mm。5厚1:2.5聚合物防水砂浆防水层。5)、排砖排砖时满足以下要求:阳角、窗口、大墙面等主要部位要排整砖,非整砖要放在不明显处,且不宜小于1/2整砖;阳角两侧海棠角;阴角处大面砖压小面。横缝要与窗台齐平;对于女儿墙、窗台等水平阳角处,顶面砖应压盖立面砖,立面底皮砖应封盖底面砖并下突35mm兼作滴水线,底面砖向内适当翘起以便于滴水,窗眉正面压顶面。6)、分格、弹线:找平层养护至六七成干时,按照设计图及施工样板在其上分段分格弹出控制线并做好标记,如现场情况与排砖设计不符,则可酌情进行微调.外墙面砖粘贴时每面除弹纵横线外,每条纵横线宜挂铅线,铅线略高于面砖1mm,贴砖时,砖里边对准弹线,外侧边线对准铅线,四周全部对线后,再将砖压实固定。7)、粘贴饰面砖:面砖上墙前应进行选成,尺寸偏差超过标准、表面质量不符合要求的不得使用,并且不允许有影响使用效果的缺陷(如不齐、肋条残留等)。1、水泥膏:掺水泥重量2%的108胶水、以改善砂浆的易性,增加纸皮砖和底层的粘结力。2、纸皮贴面层粘贴后,敲拍次要适当,使粘结水泥膏挤严纸皮砖,背凹面棱线条形、侧面缝隙,达到粘贴牢固。3、揭纸整理和修补拍工序应控制在Ih内完成,否则砂浆收水后再去整改和补拍,面层粘结层砂浆就会受到扰动,影响粘结强度而造成空鼓。4、面层粘贴后,对起出现分格条的大缝用水泥浆擦缝填满。5、用纸皮粘贴砖的正面,然后按分格线铺在已抹灰的墙上,阳角部位应将砖背部劈开成45o燕尾形(此部位砂浆应填涂充分)。面砖贴上后用灰铲柄轻轻敲击砖面使之附线,贴牢后即可轻轻揭下纸皮.在粘结层初凝前,可调整面砖的位置和接缝宽度,初凝后严禁振动和移动面砖.6、砖缝宽度的控制采用挂双线的方法,即灰缝两侧均挂线。7、墙面突出的卡件、水管或线盒处宜采用整砖套割后套贴,套割缝口要小,圆孔宜采用专用开孔器来处理,不得采用非整彼拼凑镶贴。8)、勾缝采用随贴随勾缝,勾缝厚度一般距离表面要凹3-4mm.注意勾缝要严密,不要高出砖面。勾缝完毕以后,不可淋水弄湿勾好的灰缝。9)、表面清理:用绵纱线擦拭饰面砖表面,不得使用钢丝刷和酸性清洁剂。五、质量标准A、主控项目:(1)饰面砖的品种、规格、图案、颜色和性能应符合设计要求。检验方法:观察;检查产品合格证书、进场验收记录、性能检测报告和复验报告。(2)饰面砖粘贴工程的找平、防水、粘结及施工方法应符合设计要求、国家产品标准及施工规范的规定.检验方法:检查产品合格证书、复验报告和隐蔽工程验收记录。(3)饰面砖粘贴必须牢固,无空鼓、裂缝、烂缝、断缝等现象。检验方法:检查样板件粘结强度检测报告和施工记录.(4)墙面突出物周围的饰面成应整砖套割吻合,边缘应整齐。墙裙、贴脸突出墙面的厚度应一致;(5)饰面砖接缝应平直、光滑,填嵌应连续、密实;宽度和深度应符合设计要求。检验方法:观察;尺量检查。(6)有排水要求的部位应做滴水线(槽)。滴水线(槽)应顺直,流水坡向应正确,坡度应符合设计要求。检验方法:观察;用水平尺检查。B、一般项目:饰面砖粘贴的允许偏差和检验方法(1)饰面砖表面应平整、洁净、色泽一致,无裂痕和损缺.(2)阴阳角处搭接方式、非整砖留设位置应合理并符合设计要求。(3)墙面突出物周围的饰面茯应整砖套割吻合,边缘应整齐。(4)饰面砖接缝应平直、光滑,填嵌应连续,密实;宽度和深度应符合设计要求。(5)有排水要求的部位应做滴水线(槽),滴水线(槽)应顺直,流水坡方向正确。坡度应符合设计要求.(6)外墙饰面砖粘贴的允许偏差和检验方法应符合外墙饰面砖工程施工验收规程(JGJI26-2000)的规定。六、通病原因及防治(一)、空鼓、脱落1、原因分析(1)由于贴面砖的墙饰面层质量大,使底子灰与基层之间产生较大的剪应力,粘贴层与底子灰之间也有较上的剪应力,如果再加上基层表面偏差较大,基层处理或施工操作不当,各层之间的粘结强度又差,面层即产生空鼓,甚至从建筑物上脱落。(2)砂浆配合比不准,稠度控制不好,砂子中含泥量过大,在同一施工面上,采用不同的配合比砂浆,引起不同的平缩率而开裂、空鼓.(3)饰面层各层长期受大气温度的影响,由表面到基层的温度梯度和热胀冷缩,在各层间也会产生应力,引起空鼓;如果面砖粘贴砂浆不饱满,面砖勾缝不严实,雨水渗透进去后受冻膨胀,更易引起空鼓、脱落。2、防治措施(1)在结构施工时,外墙应尽可能按清水墙标准,做到平整垂直,为饰面施工创造条件.(2)粘贴面砖粘浆要饱满,但使用砂浆过多,面砖又不易贴平;如果多敲,会造成浆水集中到面砖底部或溢出,收水后形成空鼓,特别在垛子、阳角处贴面砖时更应注意,否则容易产生阳角处不平直和空鼓,导致面砖脱落。(3)在面砖粘贴过程中,宜做到一次成活,不宜移动,尤其是砂浆收水后再纠偏挪动,最容易引起空鼓。粘贴砂浆一般可采用1:0.2:2混合砂浆,并做到配合比准确,砂浆在使用过程中更不要随便掺水和加灰。(4)作好勾缝。勾缝用1:1水泥砂浆,砂过窗纱筛;分两次进行,头一遍用一般水泥砂浆勾缝,第二遍按设计要求的色彩配制带色水泥砂浆,勾成凹缝,凹进面砖深度约3mm。相邻面砖不留缝的拼缝处,应用同面前相同颜色的水泥浆擦缝,擦缝时对面砖上的残浆必须及时清除,不留痕迹。(二)、墙面污染1、原因分析对面砖保管和墙面完活后成品保护不好;施工操作中没有及时消除砂浆,造成墙面污染。2、防治措施(1)开始贴面砖起,不得从脚手架上和室内向外倒脏水、垃圾。操作人员应严格做到活完顺手清。面砖勾缝时应自上而下进行;拆脚手架应注意不要碰坏墙面。(2)用草绳或者有色纸张包装的面砖,运输和保管期间要防止雨淋或受潮。(3)面砖墙面完工后,如受砂浆、水泥浆水等玷污,用清水不容易洗刷干净时,可用10用稀盐酸溶液洗刷,使用盐酸与水泥浆口氢氧化钙发生化学反应,成为极易溶于水、强度其低的氯化钙,被玷污的墙面就比较容易清洗干净.洗刷时,应由上而下,然后用清水洗净,否则饰面容易变黄。(三)、泛白污染1、原因分析(1)泛白污染的主要万分为碳酸钙,上前一般镶贴面砖的材料为水泥砂浆(或掺入少量胶液),水泥砂浆在水化硬化过程中,反应生成的氢氧化钙以及其他碱性水溶液,从贴缝或面砖析出表面,在空气中的二氧化碳作用下,反应成不溶于水的酸钙。另外,在砂浆硬化后,从贴缝和其他地方浸入雨水,雨水就会溶解砂浆里的水溶成分,并再从面砖或贴缝中析出,当析出物日积月累,逐渐扩大时,即形成非常难看的泛白现象.(2)有的面砖吸水率高,石灰水要从贴缝处析出,而且会通过面砖孔隙析出表面,变成不溶解物质,出现整个面砖泛白。由于是通过面前孔隙中析出的泛白,其泛白物质很难除掉(表面除掉后又会析出)。2、防治措施(1)做好勾缝,改变勾缝材料的性质,如掺加部分骨料,或适量的具有防水性质的聚合物,如金属皂类等。(2)用液体防水剂处理接缝,使之减小透水性。采用这种方法,虽然防水剂从硬化了的勾缝材料外表面只能渗入2-3Inn1,但对防止外部雨水浸透的效果很好。(四)、接缝不平直,缝宽不均匀1、原因分析(1)施工前对纸皮面砖挑选不严格,挂线、贴灰饼、排砖不规矩。(2)平尺板安装不水平,操作技术水平低。(3)基层抹灰面不平整。2、防治措施(1)对纸皮面砖的材质挑选,作为一道工序。净色泽不同的纸皮面砖分别堆放,并把翘曲、变形、裂纹、面层有杂质、缺棱掉角、几何尺寸超标等缺陷的面砖挑出。同一类尺寸釉面砖,应用在同一房间或一面墙上,保证接缝均匀。(2)粘贴前做好规矩.用水平尺找平,校核墙面的方正,算好纵横皮数,划出皮数杆,定出水平标准。可先用废纸皮面砖贴灰饼,找出标准,灰饼间距应小于靠尺板长度为宜,阳角处要两面抹直。(3)根据弹好的水平线,稳好平尺板,作为粘贴第一行纸皮面砖的依据,由下向上逐行粘贴。每贴好一行纸皮面砖,应及时用靠尺板横、竖向靠平靠直,高出处用灰匙木柄轻轻敲平;及时校正横、竖缝平直和均匀,严禁在粘贴砂浆收水后再进行纠偏移动纸皮面砖。七、成品保护施工中应尽量避免污染病面,严格保持表面清洁。面砖粘贴过程中,应避免粘结剂的洒落以免污染砖面。清洗保养:根据当时天气情况,当砖缝凝固到一定强度后,用清水从上之下全面冲洗干净。八、应注意的事项1、安全措施(1)安全管理方针:安全管理方针是“安全第一、预防为主.(2)安全组织保证体系以项目经理为首,由现场经理、安全员、工长、各专业班组等各方面的管理人员组成安全保证体系。(3)安全管理制度安全技术交底制:根据安全措施要求和现场实际情况,各级管理人员需亲自逐级进行书面交底;施工人员不得酒后作业,以防安全事故的发生。使用外架粘贴面转,施工人员必须带好安全帽,外架上施工应系好安全带。操作前应检查脚手架和跳板是否搭设牢固,合格后才能上架操作,凡不符合安全之处应及时修整。禁止穿硬底鞋、拖鞋、高跟鞋在架子上工作,架子上人不得集中在一起,材料应分散堆放,工具要搁置稳定,以防坠落伤人。在两层脚手架上操作时,应尽量避免在同一垂直线上工作,必须同时作业时,下层操作人员必须戴安全帽,并应设置防护措施.作业层及操作层禁止搭设飞跳板,同时设置安全防护设施,不得抛掷物件,以防物体坠落伤人。施工前必须检查所用小型机具设备的性能,是否安全可靠。夜间施工用的移动照明,必须用安全电压。机械操作人员必须培训持证上岗,现场一切机械设备,非机械操作人员一律禁止操作.外架必须满搭安全网,各层设围栏.出入口搭设人行通道。a、班前检查制:区域责任工程师和专业监理工程师必须督促与检查施工方、专业班组对安全防护措施是否进行了检查。b、脚手架、大中型机械设备安装实行验收制:不经验收一律不得投入使用;c、安全活动制:项目部每周要组织全体工人进行安全教育,对上一周安全方面存在的问题进行总结,对本周的安全重点和注意事项作必要的交底,使广大工人能心中有数,从意识上时刻绷紧安全这根弦;d、定期检查与隐患整改制:项目部每周要组织一次安全生产检查,对查出的安全隐患必须定措施、定时间、定人员整改,并作好安全隐患整改消项记录;e管理人员和特种作业人员实行年审制:每年由公司;实行安全生产奖罚制与事故报告制;f、危急情况停工制:一旦出现危及职工生命财产安全;g、持证上岗制;特殊工种必需持有上岗操作证,严禁;(4)项目部负责整个现场的安全生产工作,严格遵照;(5)项目部要检查专业班组,认真做好分部分项工程;(6)在施工过程中对薄弱部位、环节要予以重点控制;(7)防护设备的变动必须经e管理人员和特种作业人员实行年审制:每年由公司统一组织进行,加强施工管理人员的安全考核,增强安全意识,避免违章指挥;实行安全生产奖罚制与事故报告制;f、危急情况停工制:一旦出现危及职工生命财产安全险情,要立即停工,同时即刻报告公司,及时采取措施排除险情;g、持证上岗制;特殊工种必需持有上岗操作证,严禁无证操作。(4)项目部负责整个现场的安全生产工作,严格遵照施工组织设计和施工技术措施规定的有关安全措施组织施工;(5)项目部要检查专业班组,认真做好分部分项工程安全技术书面交底工作,被交底人要签字认可;(6)在施工过程中对薄弱部位、环节要予以重点控制,从设备进场检验、安装及日常操作要严加控制与监督。凡设备性能不符全安全要求一律不准使用;(7)防护设备的变动必须经项目部安全员批准,变动后要有相应有效的防护措施,作业完后按原标准恢复,所有书面资料由项目部安全员保管;(8)对安全生产设施进行必要的、合理的投入。重要劳动防护用品必须购买定点厂家的认定产品.(9)分析安全难点,确定安全管理难点。(10)在每个大的施工阶段开始之前,分析该阶段的施工条件、施工特点、施工方法,预测施工安全难点和事故隐患,确定管理点和预控措施。在结构施工阶段,安全难点集中在高层施工防坠落和立体交叉施工防物体打击。(11)施工现场安全防护基本标准,如:脚手架搭设及使用防护标准;各类洞口及临边地带的防护标准;施工临时用电安全防护标准;各类施工机械和设备的安全防护标准;施工现场消防工作管理标准等均应符合安全生产条例及十城市有关安全防护标准.并严格按标准执行。2、文明施工(1)文明施工是一个系统工程贯穿于项目施工管理的始终.它是施工现场综合管理水平的体现,涉及项目每一个人员的生产、生活及工作环境,把该工程建设成十城市文明样板工地。(2)在施工过程中,自觉地形成环保意识要创造良好的生产工作环境,最大限度地减少施工所产生的噪声与环境污染,参与施工的设备噪音均应控制在国家和十堰市允许的范围内。(3)施工现场垃圾按指定的地点集中收集,并及时运出现场,时刻保持现场的环境卫生。3、成品保护(1)外墙面砖在装卸、运输过程中,要轻缓放置.在往操作层运输时,按量运送,分别码放整齐.(2)及时清理落地砂浆,以免与地面黏结,影响下道工序施工。(3)墙体预埋件应注意保护,不得任意拆改和损坏。4、雨期施工措施(1)雨季搭设脚手架,必须设置可靠的防雷接地措施.(2)所有马道、斜梯防滑条必须齐全,护身栏要牢固、可靠.安全立网、水平网绑扎牢固。外用脚手架要与墙体拉接牢固.(3)大雨过后必须对所有的脚手架进行一次全面检查,如发现有变形情况,必须立即进行加固处理,并在施工前对所有脚手架进行全面检查,保证排水良好,避免积水浸泡。目录一、工程概况2二、编制依据2三、施工脚手架3四、施工进度3五、施工准备3六、主要施工方法及技术措施5七、质量保证措施及施工标准10八、安全文明施工及保证措施11外墙贴砖施工方案一、工程概况清远保利天汇花园项目一期位于位于清远市清城区凤城大桥北段东侧,本工程拟建建筑18层商住楼3栋(1#、2#、12#楼)、23层商住楼1栋(6#楼)、32层商住楼1栋(5#楼)、33层商住楼2栋(4#、7#楼)、34层商住楼1栋(3#楼),一层地下室。地下面积约36255o30户,地上面积169913.93Itf,总建筑面积206169。23m2o二、编制依据1施工组织设计及施工图纸序号图纸名称出图日期1保利天汇花园一期工程施工组织设计/2保利天汇花园一期工程施工图纸2021、22主要规范、规程序号类别规范、规程名称编号1国标建筑装饰装修工程质量验收规范GB502102001序号类别规范、规程名称编号2国标住宅装饰装修工程施工规范GB50327-20013国标工程建筑标准强制性条文4国标住宅建筑构造03J9304-4085国标外墙饰面砖工程施工验收规程JGJ12620006国标建筑施工高空作业安全技术规程JGJ80-917华南保利保利华南规范三、施工脚手架1#、2#、3#、4#、5#、6#、7#、12#楼均采用悬挑外脚手架作为操作平台,所有外架操作站立面,均必须设置脚手板并用钢筋固定稳固,并按外架方案要求设置水平格挡,确保人员操作安全.外墙施工前由项目部组织专项检查小组对外架进行全面检查验收,合格方可进行外墙作业。四、施工进度1、根据外墙抹灰的施工进度计划,合理安排外墙贴砖计划。2、外墙面砖施工顺序:自上而下施工。3、劳动力计划:根据工期进度要求及现场实际情况科学合理的组织劳动力,各栋分别组织独立的外墙施工班组进行施工,保证工期节点的顺利实现。五、施工准备5、1材料准备面砖、粘接剂用专业厂家生产的产品。在大面积施工前做好相关材料复验。面砖规格:施工方按图纸要求,提供面砖色彩样板由设计人员与建设方共同确定。现场按建筑立面图、开线图及外墙砖铺贴大样图进行选用粘贴。面砖采购材料进场后,项目部指定专人和劳务单位指定专人负责接收、保管及时取样复验,粘贴样板块,并进行拉拔试验.5、2施工机具准备主要机具包括:钢丝刷、塞子、铁锤、皮锤、毛刷、苕帚、水桶、铁抹子、木抹子、铁锹、筛子、木杠、靠尺、水平尺、游标卡尺、自制(选砖)套板、线坠、盒尺、墨线盒、水泥钉、射钉、铅丝、铅笔、方尺、成品塑料卡具、手推车等.5、3作业条件准备(1)饰面砖、粘结材料、填缝材料等按要求进场存放,其中饰面砖、粘结材料、填缝材料应有生产厂家的出厂检验报告和产品合格证,并应对饰面砖几何尺寸、表面质量、吸水率、抗冻性等指标进行复检.(2)饰面砖取样复检合格后,使用自制套板逐块选砖,饰面砖的尺寸偏差应在挤压陶瓷砖(JC/T457.3-2002)规定的范围之内。同时用肉眼观察饰面砖表面,缺陷及色差明显的不允许使用。(3)外墙大面装修开始前,应组织专项的架体中间验收,重点检查卸荷钢丝绳、连墙件、架体变形和架体防护等情况,检查合格,方可上人使用.(4)在施工前先用经纬仪检查主体结构外墙的几何尺寸及墙面垂直度,在外墙大角处弹设通线。(5)面砖进场后,安排专人进行看管,防治面砖泡水、受潮,影响粘贴施工.(6)按照排砖分色图纸,非整砖由专人定点定机加工、切割,统一堆放备用。(7)分层进行施工交底,施工技术人员向班组长,质监员交底,班组长向作业操作人员进行交底。六、施工细则和主要施工方法施工细则:外立面大阳角部位45度碰角拼贴,外立面上不得出现小于1/3砖长度的面砖,贴砖长度在200400MM之间时两砖均分。阴角、窗台阳角、阳台内部位可用压贴式。排版做法见附排版图。窗台外沿贴豺式三1、本工程面砖镶贴工艺流程:墙面堵塞螺栓洞(采用发泡胶)一基层清理一满挂l15xl5镀锌钢丝网水泥钉钉挂-HO厚1:2。5防水水泥砂浆(改性聚丙烯纤维0.9kgm3砂浆+掺水泥用量4%的防水粉)面扫毛,同时刷素水泥浆结合层一道一15厚1:2.5防水水泥砂浆(改性聚丙烯纤维0.9kg?砂浆+掺水泥用量般的防水粉)找平层T外墙面弹排砖控制线及细部线f女儿墙及阴阳角、门窗洞口按照控制线粘贴样板行列砖一5厚纯水泥胶浆(掺108胶20%)镶贴一釉面砖,纯水泥浆擦缝一揭除砖面纸皮一清洗一养护.2、外墙抹灰及面砖镶贴施工操作技术要点:1)、墙面堵塞螺栓洞堵塞螺孔前必须先将螺栓孔清理干净,并洒水湿润,待干燥后用发泡胶堵塞,要求螺杆孔封堵深度不少于IOcmo2)、基层清理及镀锌钢丝网施工基层用工具铲将外墙上的模板木屑、挂浆、浮灰剔除干净。钢丝网要求满挂,搭接宽度不少于5cm,水泥钉固定,以保证钢板网不翘曲、脱落为准。3)、外墙抹灰按照图纸及合同的装修做法,配置水泥砂浆,外墙抹灰应分层进行,首次抹灰为15厚1:3水泥砂浆打底扫毛,扫毛可采用竹扫把,打底砂浆内应掺3%的防水粉,同时刷素水泥浆一道.面灰采用15厚防水粉防水砂浆,收成毛光。4)、排砖弹线本工程排砖采用5mm-10mm砖缝,特别应注意纸皮砖块与块之间的缝隙,排砖按照窗间墙、窗心墙对照排砖分色图分别排版,各排版区非整砖只能有一列或一行,特殊部位不得超过两行或两列,非整砖不得排列在阳角、门窗洞口周边等显著位置。排砖、分线过程中施工员应到场复核,协调班组作业人员排砖。按照排砖分色图并参照合理美观经济的排砖要求,及时将门窗洞口两侧的控制线,阴阳角部位的控制线,层间的水平控制线弹设到位.水平线从上而下,分别以女儿墙顶水平线及各层飘窗洞口上下边线为镶贴控制线.竖向控制线以墙体阴角、阳角及门窗洞口中分线及门窗洞口边线为镶贴控制线。作业前,施工员将各窗间墙、各窗心墙,以及各层次的竖向排砖翻样图向作业班组交底,班组先进行样板施工,待建设各方共同验收通过后,方可进行大面积铺贴。大面积面砖粘贴前,采用“带线法”控制砖缝及砖的垂直、平整,镶贴带线由工人采用铁钉固定,带线分化以施工员弹设的主要控制线为依据.5)、镶贴镶贴前,必须提前再次用水认真湿润粘贴基面.表面无明水即可以粘贴面砖.镶贴面砖时,纯水泥膏随配随用,一次配置必须用完后方可进行第二次配浆,不得中途加水泥增配,确保水泥膏的强度.面砖粘贴浆涂抹平均厚度为5mm,粘贴时,操作人员应均匀用力按压面砖,以面砖周围挤满灰浆为宜。面砖粘贴后可在15分钟内矫正。调好的水泥胶浆必须在2小时内用完,要做到随拌随用.外墙面砖粘贴操作工艺技术要求如下:第一、带水平通线.配合基面主控制墨线,上下左右拉通线,控制面砖横竖成行,表面平整。第二、贴样板行.各层墙面展开镶贴前,先贴好阴阳角、及飘窗、门窗洞口上下等高处控制行列面砖,以此控制面砖镶贴厚度及保证上下左右分缝一致。3、特殊部位处理:1)窗洞口部位,立面面砖采用竖贴、平面面砖粘贴采用横贴,面砖与窗户主框之间留宽20mm缝,留置的柔性接触缝由窗户安装厂家注防水胶处理.(收口注胶参见窗安装方案图。)窗上口采用面砖下挂3mm,作为滴水处理。其他部位的门窗洞口及阳角部位,面砖组贴方式按外墙贴砖详图施工.参见有关大样图。2)飘窗部位,窗顶抹灰采用鹰嘴作为滴水处理.参见有关飘窗部位施工大样图。4、在每完成二层外墙面砖铺贴,并经验收检查合格后,及时进行面砖砖缝施工,砖缝采用1:1水泥砂浆或专用抗裂、防渗的勾缝剂(经业主认可价格后选用)。施工操作要求:用做缝砂浆,沿着水平向、竖向砖缝,在已贴完的面砖上均匀涂压密实,用干软的布将面砖上擦干净,最后用锚缝钩子将砖缝抽压圆光,成八字缝.八字凹缝深度为12三n左右,要压实、压平,缝边清晰,当日勾缝,次日注意及时洒水保护。5、刚贴完的墙面防止雨水及施工用水的冲刷,严禁碰撞损坏墙面砖。飘窗等部位涂料施工时,已贴完面砖的墙面,用布遮盖防污染,与涂料连接部位用“一撕贴”纸粘贴保护,保持交接缝平直美观。七、质量保证措施及施工标准1、饰面砖粘贴工程的找平、防水、粘结和勾缝材料及施工方法应符合设计要求及国家现行产品标准和
