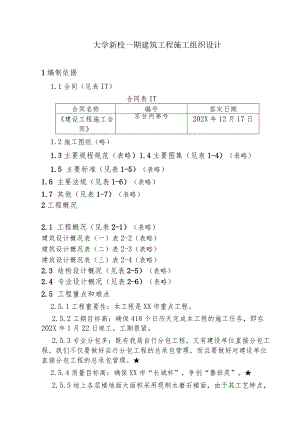

大学新校一期建筑工程施工组织设计.docx

大学新校一期建筑工程施工组织设计1编制依据1.1合同（见表IT）合同表IT合同名称编号签定日期建设工程施工合同京合同第号202X年12月17日1.2施工图纸（略）1.3主要规程规范（表略）1.4主要图集（见表1-4）（表略）1.5 主要标准（见表1-5）（表略）1.6 主要法规（见表1-6）（表略）1.7 其他（见表1-7）（表略）2工程概况2.1 工程概况（见表2-1）（表略）建筑设计概况表（一）表2-2（表略）建筑设计概况表（二）表2-3（表略）建筑设计概况表（三）表2-4（表略）2.3 结构设计概况（见表2-5）（表略）2.4 专业设计概况（见表2-6）（表略）2.5 工程重点和难点2.5.1工程重要性：本工程是XX市重点工程。2.5.2工期目标高：确保418个日历天完成本工程的施工任务，即在202X年1月22日竣工，工期很紧。2.5.3专业分包多：既有我局自行分包工程，又有建设单位直接分包工程，我们不仅要做好自行分包工程的总承包管理，而且要做好对建设单位直接分包工程的总承包管理。2.5.4质量目标高：确保XX市“长城杯”，争创“鲁班奖”。2.5.5地上各层楼地面大面积采用现制水磨石楼面，由于其工艺特点，其施工期间不宜穿插其他工艺的施工，对工期和成品保护提出了较高的要求。2.5.6四个单体工程其基坑开挖深度不一（基底标高分别为-12.45m；-8.05m；-8.3m；-5.7m）,且基坑外边线相距较近（约7.4m）,采取何种开挖顺序及支护方式，是保证工期、基坑安全及节约工程造价的关键。施工对策：对本工程的基坑支护我们选用土钉支护，土钉支护是边开挖边支护，土方开挖完，支护也同时结束。2.5.7环保要求高：本工程位于XX市三环与四环之间，北面为“百鸟园”公园，南面为居民区，东面为XX市人民警察学院教学区，环境保护要求非常高。表示重点3施工部署3.1施工组织3.1.1施工组织系统图，见图3-1。（表略）3.2任务划分1. 2.1总包合同范围：图纸范围内的土建、给排水、采暖、水消防、动力照明、防雷接地、电话、有线电视天线系统等。3. 2.2总包组织内分包施工项目：结构工程由苏中五分公司承担A段劳务、南通三建承担B、C、D段劳务。4. 2.3总包组织外分包施工项目：针对本工程安装专业多，功能齐全的特点，我们将对部分机电安装工程实行专业分包、总承包管理。分包的工程见表3-2。（表略）5. 2.4总包单位与分包单位关系（1）项目将严格按照总分包合同、项目法施工原则、公司管理等对各专业公司和分包进行管理，使之达到合同中既定的施工总进度计划和项目各项管理标准。项目根据实际情况建立了一整套的管理办法专门成立协调部，负责和建设单位联络，协调各施工工种，各专业分包公司之间的工作，了解建设单位和设计意图，力争为工程施工创造条件。定期召开生产例会：每天项目经理部召集各施工方、各专业召开生产碰头会、生产例会，及时解决工程施工中出现的问题，同时为下步生产工作提前做好准备。具体分如下几个阶段进行协调配合：1）土建施工前的协调配合：在土建施工前，组织土建、安装各专业技术负责人及有关人员对土建、安装、装饰的图纸进行会审，找出各专业图纸中存在的疑问以及各专业、各工种相互之间的矛盾，在施工前予以消化。同时确定各施工阶段（主体施工阶段、初装修施工阶段、安装、装饰施工阶段）的配合原则及插入时间。对于在土建施工前尚未确定的专业安装由项目部安装负责人根据项目确定的施工进度总计划的时间要求确定插入时间，并以书面形式提交建设单位确认，以保证该专业及时插入。2）主体结构施工时的配合：在结构施工阶段的配合主要是安装的预留预埋，土建施工应为安装预留预埋创造条件，做好专业会签工作,对于隐蔽工程必须经安装专业会签后方可施工。对于安装专业需要土建预埋的埋件或预留孔洞，在施工前土建应与安装专业核对，并在土建图上明确标明，对预埋件较多的部位必须画出埋件图，以保证不漏埋。同时，土建在施工过程中主动为安装留出施工时间，及时提供安装施工所需的基准线，并提醒安装专业及时插入施工。安装专业积极配合土建穿插施工，并对设备基础及时进行复核，以确保设备安装质量。3）装修阶段的协调配合：初装修阶段的配合一方面是与安装的配线、配管的配合，一方面是与装饰面层与初装基层的统一。施工需在墙体上开槽的必须采用机械切割，保证线槽平直，深浅一致。在相应部位施工完成后进行墙面抹灰，交接时应做好专业会签。如因设计变更或是安装专业在主体施工时漏埋的埋件或孔洞，安装应书面与土建专业联系（特别是混凝土墙、板上的孔洞），在经得土建同意后方可开洞（人防墙、板上的开洞应征得设计院同意）。开孔后的修补、堵洞由土建负责。对于土建在该阶段与装饰的配合，首先在施工前应明确各自的施工范围，并各自对其施工人员交底。在初装修施工前应对每个房间的装饰做法进行确定，并在平面图上进行标注，抹灰施工根据各房间面层做法的不同对抹灰表面进行收光或搓毛，避免给面层施工造成麻烦。4)安装、装饰施工阶段的配合：（八）进入安装、装饰施工前，土建应以书面的形式将各层的标高、轴线交于安装及装饰进行施工，并组织各专业一起对其进行复核，切实做好专业会签工作。(B)装饰工程施工前，安装各专业必须完成管道试压、风管漏风量测试和电气绝缘测试等部分调试工作，而且安装各专业内部验收和监理工程师隐蔽验收完毕。灯具、风口、报警探头、广播音响等需与装饰配合施工，对于灯具、风口、报警探头、广播音响的安装,装饰吊顶施工前安装与装饰专业工程师应积极配合，再次核定这些安装物品在装饰图纸上的位置、预留尺寸和加固方式，协助装饰搞好测量定位工作。(C)由于该阶段各专业同时施工，应加强成品保护工作，各专业均应根据自身的情况制定详细的成品保护制度，交由总承包商审核汇总后，各专业应严格按成品保护措施进行保护。5)安装专业之间的配合：在施工中，总承包部将认真负责地按图施工，及时发现图纸设计中的问题并报监理工程师和设计院解决，以避免无法整改的施工错误。对于施工中安装交叉问题，我们本着“电让水、水让风”的施工原则，在施工前，组织各专业对管线密集区进行二次设计并画出布置图，提前发现和解决施工交叉问题，防止出现碰到交叉问题才来想办法处理的被动局面。设备联动试车前，应认真详细编写包括各专业在内的联动试车方案，明确各方职责，制定配合措施，统一指挥，确保调试及联动试车工作万无一失。6)工程外部的协调管理（八）总承包部根据工程的实际情况，明确专人及时与XX市、区各级政府部门取得联系，及时得到或获得各级政府部门的指导、支持和帮助。要进行协调的政府部门主要有：XX市质量监督站、市政、公安、消防、卫生、劳动、环保等部门。同时，总承包部将协调好与各供货商的关系，充分了解市场，掌握市场信息，及时提供各种材料采购计划，对材料供应单位进行全面的考察，按合同进行材料的采购。(B)总承包部将与社会团体、公用事业企业之间友好协作和相互支持，通过与银行、交通、电力、煤气、上水、下水、电话等公司及邻近的企事业单位及时沟通、专人联系，使本工程能获得一个文明友好的工程外部环境，取得各方面的支持，保证工程顺利完成。(C)总承包部将加强与周边居民的联系，设立来访接待室，安排专人负责与周边居民的联系，特别是与居委会联系，通过宣传、沟通、交流的办法，取得周边居民支持和谅解，不给建设单位引来麻烦，不影响工程进度。3.3施工部署本工程由四个单体工程组成，我们按照设计将整个工程分为四个施工区域：A段、B段、C段、D段。3. 3.2施工总体部署：以A区施工为主线；利用A区工程桩、B区CFG桩的施工周期，使之与D区施工形成自然流水施工。考虑到工程的成品保护和精装饰工程的成品保护，C区、D区初装饰工程完成后,进行技术暂歇，9月份插入精装饰施工，在冬期施工前，施工完精装饰，同时合理调整B区施工工序，确保工程基本同时竣工，室外工程统一部署施工。A、B区连接中庭网架结构待A区结构封顶后进行，其立面装饰和室内装饰工程在B区装饰施工中适时插入。4. 3.2.1土方及基础施工阶段：本工程土方采用大开挖，基坑支护采用土钉支护，降水采用管井降水。(1)本阶段的施工程序为：降水井、工程桩、CFG桩一土方开挖、土钉支护一破桩头、验桩、垫层一防水、底板工程一地下室结构。(2)本阶段的施工重点与难点在于：严格控制土钉支护的施工质量，严格控制下层土方开挖与上层土钉支护施工技术间歇，确保基坑安全；采取合理的施工组织和科学的技术措施确保A、B区底板大体积混凝土的浇筑质量；科学的流水施工，D区土方与A、B区土方错开外运，克服交通限制，确保土方工期的实现。3. 3.2.2主体结构施工阶段：(1)以A区施工为主线，A、B、C三个区并行施工，各区分别配置各自的施工机械、劳动力及周转材料。A、B区连接中庭网架结构待A区结构封顶后进行。(2)本阶段以结构为先导，加大人、财、物的投入，配备足够的模板、架料和设备，A区、B区平行流水施工。安装预留预埋、防水和其他专业管线的敷设、室外工程如管线开挖、土方回填、场地平整、路基、铺地砖施工等将根据图纸到位时间适时插入。该阶段的重点在于大钢模制作和大木模拼装质量的控制，特别是梁、柱、墙、板接头节点的拼装；清水混凝土的浇筑质量，特别是A段地下室C50、C60混凝土的施工质量；合理的流水施工，确保模板、周转架料科学合理的周转使用。3.3.2.2安装施工阶段：以安装工程施工为先导，砌体、抹灰、屋面等土建施工提前插入，为安装创造工作面，以便安装分包专业按照“先下后上，先主管后支管，先预制后安装”的原则，实行平面分区、立体交叉作业的流水式施工方法。按系统工作原理精心组织、协调各专业各工序，利用空间换取时间，全面展开各项安装工程施工任务，并为装修及其他的专业分包提前插入创造工作面。3.3.2.3装饰施工阶段：本阶段以装饰工程施工为先导，在该阶段我们将大力加强各专业协调管理力度，使装饰安装相互创造工作面，优质、高效、低耗地完成本工程的施工任务。土建、安装、其他专业分包密切配合，严格执行成品保护制度并互为创造工作面，确保装饰工程全面铺开。3.2.2.4综合调试、竣工收尾阶段：本阶段我们将加紧整个工程的整套收尾，清洁卫生和成品保护，搞好安装及设备调试，引好室外管线，加紧各项交工技术资料的整理，确保工程的一次验收成功。3.4施工进度计划为了确保工期目标的实现，我们将总工期分解为7个工期控制点（详见表3-3）,以控制点目标的实现来保证总工期目标的完成。工期控制点表3-3（表略）3.5组织协调3.5.1按总进度计划制定控制节点，组织协调工作会议，检查本节点实施的情况，制定修正调整下一个节点的实施要求。3.5.2项目经理部以周为单位，提出工程简报，向建设单位、监理和有关单位反映，通报工程进展情况及需要解决的问题，使有关方面了解工程的进展情况，及时解决施工中出现的困难和问题。3.5.3制订日生产协调会制度：项目工程部牵头每天下午5：OO组织由项目各相关部门、分包管理层参加的生产协调会，及时下达任务,以日计划保证周计划、周计划保证月计划以实现工期要求。3.5.4制定图纸会审制度、图纸交底制度：在正式施工之前，项目经理部、工程部、技术部、安装部的人员核对图纸，参加由建设单位组织的图纸会审，图纸交底会中确定的内容形成一份施工文体，确保工程顺利进行。3.5.5制定专题讨论会议制度：遇到较大问题时、建设单位、设计院、监理、总包方聚到一起，商讨解决，该专题讨论会不定时召开。3. 5.6制订考察制度：（1）我公司是IS09001体系认证企业，根据IS09001体系管理要求,项目的分供方要三家以上参与竞争，因此，制订考察制度，组织建设单位、监理共同对主要分包进行考察，经过综合评比，最终选定合格、满意的分包方。（2）通过预控、过程检验、最终报验、定期教育等主要方式实现本工程质量、安全目标。各主要分项工程均应实行样板制，样板经建设单位、监理、总包三方认可后，方可进行大规模施工。3.6 主要项目工程量（见表3-4）（表略）3.7 主要劳动力计划（见表3-5、图3-2）（表略）劳动力实行专业化组织，按不同工种，不同施工部位来划分作业班组，使各专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量和施工进度。根据工程实际进度，及时调配劳动力，实行动态管理。劳动力需用计划动态分析表表3-5（表略）4施工准备4.1 技术准备4.1.1图纸图集规范规程4. 1.1.1审图：收到建设单位提供的图纸后，及时进行内部图纸会审，并把发现问题汇总；参与由建设单位、监理、设计等单位参加的图纸会审，进行会审记录的会签、发放、归档。4. 1.1.2管理人员（包括经理部和配属劳务队伍管理人员）培训：组织管理人员旁看、旁听公司结构长城杯工程的检查、评审，学习提高管理人员的质量、技术意识；组织管理人员听取有关结构长城杯方面的讲座。1.1.1 1.1.3劳务人员培训：两周利用周一安全会机会组织一次由经理部和配属队伍管理人员参加的质量、技术意识提高会。1.1.2 器具配制（见表4-1）（表略）1.1.3 技术工作计划4.1.3.1分项施工方案编制计划（见表4-2）（表略）4.1.3.2主要试验工作计划：根据建设部颁布的房屋建筑工程和市政基础设施工程实行见证取样和送检的规定，见证取样送检计划如下：（1）在监理人员见证下，由施工单位试验人员对工程中涉及结构安全的试块、试件和材料在现场取样，并送至经过省级以上建设行政主管部门对其资质认可和质量技术监督部门对其计量认证的质量检测单位进行试验。（2）下列项目进行有见证取样和送检：1）用于承重结构的混凝土试块；2）用于承重墙体的砌筑砂浆试块；3）用于承重结构的钢筋原材及连接接头试件；4）用于承重墙的砖和混凝土小型砌块；5）用于拌制混凝土和砌筑砂浆的水泥；6）用于承重结构的混凝土中使用的掺加剂；7）地下、屋面、厕浴间使用的防水材料；（3）单位工程有见证和送检次数不得少于试验总次数的30%,试验总次数在10次以下的不得少于2次。针对本工程所需送检及见证数量见表4-3：（表略）（4）相关取样原则D钢筋钢筋原材取样：每批重量不大于60t。在每批钢筋中的任意四根钢筋上各截取50cm,两根作拉力试验（包括屈服点、抗拉强度和延伸率），另两根作冷弯试验。试验时，如有一个试验结果不符合规范所规定的数值时，则应另取双倍数量的试样，做第二次试验，如仍有个别项目不合格，则该批钢筋不予验收，不能用在正式工程上。2)混凝土（八）水泥检测：供货单位应提供产品合格证或质量检验报告，供货单位应按同产地同规格分批验收，散装水泥每50Ot为一验收批。检测项目：凝结时间、安定性、胶砂强度。(B)砂检测：供货单位应提供产品合格证或质量检验报告,砂每50Ot为一验收批。检测项目：筛分析、含泥量、泥块含量。(C)石子检测供货单位应提供产品合格证或质量检验报告，石子每50Ot为一验收批。检测项目：筛分析、含泥量、泥块含量、针状和片状颗粒总含量、压碎指标值。(D)外加剂检测：检测项目：减水率、抗压强度比、凝结时间差。(E)粉煤灰检测：每20Ot为一验收批，检测项目：细度、烧失量、需水量比。混凝土每100m3制作一组抗压试块；见证取样组数N总试验组数30%。根据工程需要制作同条件试块(至少多备2组)。3)防水进场检验：材料进场后要取样复试，同一品种、牌号和规格的卷材，抽验数量为：大于IoOo卷抽取5卷；500-1000卷抽取4卷；100-499卷材抽取3卷；小于100卷抽取2卷。将抽验的卷材开卷进行规格和外观质量检验，要求全部指标达到标准规定。4)土方回填：回填土分层、分段取样做干密度试验，每300m2为一组。4.1.4推广新技术应用(见表4-4)(表略)4.1.5高程引测与定位：根据建设单位提供的坐标点及XX市规划测绘设计研究院工程测量成果和(高程定位)工程测量成果引入平面控制网和标高控制网。4.2生产准备4. 2.1临时供电、供水、供热：4.2. 1.1临时用水布置：本工程现场临时用水包括给水和排水两套系统。给水系统又包括生产、生活和消防用水。排水系统包括现场排水系统和生活排水系统。(1)给水系统：本工程临时用水主要包括生活用水、现场施工用水及消防水三个部分，根据施工规范要求，并结合现场具体情况，考虑如下布置：1)根据生活区和施工区分开的工程特点，生活用水和现场施工用水必须分开布置。2)现场施工用水和消防水采用两路供水方式，总给水管采用DNlOO焊接管从市政给水管网接入，施工现场平面、地下室及地上13层由市政管网直接供给，4层以上水泵加压供给。现场平面全部主管道均采用焊接管，局部需经常拆卸的管用丝扣或法兰连接；楼层以上管道全部丝扣或法兰连接。3)楼层内消防与施工用水分两路供应，竖向A区、B区各设置二根竖管供各层施工及消防用水，每层设置一个施工用水接点；每隔一层设置一只消防栓。消防栓采用栓口DN50,枪口50mm外套丝铝质消火栓，每个消火枪处配备一根25m麻质水龙带。4)从现场西侧建设单位提供的市政管道网接口处，引入一根DNlOO的焊接管。现场平面内分三路设置：一路为A区、D区楼层施工、南侧钢筋房及消防供水，采用DN80的焊接管；另一路为B区、C区楼层施工、北侧钢筋房及消防供水，采用DN80的焊接管；第三路为生活用水，采用DN40镀锌钢管用丝扣连接而成。地下埋设在一80Omm以下防冻层内，管道外作防腐处理，地上明管作保温处理(2)排水系统：施工现场的各类排水必须经过处理达标后才能排入城市排水管网。沿街临时设施、建筑四周及施工道路设置排水明沟，并做好排水坡度，生活污水和施工污水经过沉淀处理后将清水排入市政管线。排水沟要定期派人清掏，保持畅通，防止雨期高水位时发生雨水倒灌。生产、生活用水必须经过沉淀，厕所的排污必须经过三级化粪处理，食堂设隔油池。(3)用水量计算：本着适应和满足工程整体和阶段性施工的需要：该工程主要分为：地下基础部分施工、主体施工、装修施工三个阶段。为了周密、合理地布置施工现场及生活区临时施工用水；确保施工用水安全合理及消防的需要。1)现场施工用水量计算：计算公式：ql=KlQ1N1K2/(Tlt8×3600)ql三1.05×(48494×300+9415×200+2295.58×30)×1.5/340×2×8×3600=1.33(Ls)2)现场机械用水量计算：计算公式：q2=KlQ2N2K3/(8×3600)q2=1.05×3×60×2/(8×3600)=0.01(Ls)3)现场生活用水量计算：计算公式：q3=PlN3K4/(t×8×3600)q3=1000×40×1.4/(2×8×3600)=0.97(Ls)4)生活区用水量计算：计算公式:q4=P2N4K5/(24×3600)q4=1000×100×2.0/(24X3600)=2.31(Ls)5)消防用水量取q5=10(Ls)6)总用水量(Q)计算：计算公式:、当(ql+q2+q3+q4)q5时，则Q=q5+(ql+q2+q3+q4)/2(2)、当(ql+q2+q3+q4)>q5时，则Q=ql+q2÷q3+q4由于ql+q2+q3+q4=L33+0.01+0.97+2.31=4.62(Ls)<q5所以Q=q5+(ql+q2+q3+q4)/2=10+4.62/2=12.31(Ls)D、管径的选择d=0.0989m取主水管直径d=0.1%能够满足现场施工及生活用水的需要。4. 2.1.2施工用电（1）施工用电负荷计算D电力负荷实际总容量计算式：P=I.05（K1×P1/cos+K2×P2+K3×P3+K4×P4+K5×P5）2）施工用电总负荷（包括施工现场、办公区用电）计算（见表）（2）施工现场临时用电平面布置：1）施工现场电源由建设单位提供一台800kVA座式变压器位于现场内西南角。2）根据实际情况，埋敷四条干线：总干线一：由变压器总配电柜沿北侧围墙埋敷电缆至办公区、生活区、食堂分配电箱一。总干线二：由变压器总配电柜埋敷电缆至施工现场分配电箱二，为1号、4号、5号塔吊、1台拖泵及B区、C区楼层提供电源。总干线三：由变压器总配电柜埋敷电缆至施工现场分配电箱三,为南侧钢筋房、木工房、2号、3号塔吊、2台拖泵及A区、D区楼层提供电源。总干线四：由变压器总配电柜埋敷电缆至施工现场分配电箱四，为北侧钢筋房、木工房提供电源。3）根据现场实际用电情况，总干线下设八条用电干线。（3）电器类型及规格的选择。（4）导线选型：1）配电线路的导线选型依据S=4（P×D/K：施工用电总负荷统计表表4-5（表略）施工用电总干线负荷统计表表4-6（表略）2）导线线型的选择，（见表4-7）（表略）（5）用电布线情况：1）从建设单位提供的电源接线路至施工现场，供电电缆采用埋地敷设。2）遵循生产生活用电分路的原则。由总配电室引三相五线至各用电点。3）现场系统按“三级配电三级保护”的原则进行配置。4）现场临时用电主要干线布置。4.2.2临时道路及围墙：为便于现场管理，现场进行封闭式施工。根据现场实际情况，场地北面已有砖砌围墙，东、西、南面为钢栅栏。围墙上严格按建设单位、施工单位的Cl标准做好Cl标识。对现场施工区域主要道路及材料堆场进行硬化处理，做好排水坡度，并在基坑周边及围墙周围砌筑排水沟，根据排污口位置设置沉淀池，进行有组织排水。同时在施工场地大门入口处设置洗车槽，以免扬尘污染。临建的布设根据建设单位提供的水、电源及市政管网综合考虑，按照生活区和生产区分开的原则，做到不仅有利于施工生产，而且整体美观,根据现场实际，可以利用场地东北角建设单位提供的两栋四层房屋作为现场办公及宿舍区。现场除硬化区域外全部进行绿化，做到黄土不露天，不仅美化环境，而且减少污染。由于本工程场地大，施工机具投入多，因此在平面布置中应重点考虑临时交通道路的布设、垂直运输机械的布设、大宗材料的堆放场地等几个方面。施工现场临时运输通道沿施工现场一圈，临时道路宽度为5m,通过此临时道路的布设可使施工所需的各种材料方便地运输至各生产区，各种材料依照“分区就近堆放，临路堆放”的原则，其中钢筋加工堆放场地、模板堆放场地等垂直运输困难的大宗材料堆放在塔吊覆盖范围内。4.2.3生产生活临时设施（1）基础施工阶段布置5台塔吊（三台QTZ5515型和QTZ5012、QTZ160各一台型塔吊），主体施工阶段布置4台塔吊，主体施工到一定阶段安装三台施工电梯用于满足各自装修阶段的垂直运输要求（A、B、C段各一台）。（2）为便于计量，砂浆集中搅拌，在现场设置2座砂浆搅拌站，用以满足装修阶段砌筑、抹灰及楼地面施工要求。（3）所有材料堆放场地均地面硬化,根据不同的施工阶段对部分材料加工及堆放场地进行调整以满足生产要求。4.2.4加工定货计划（见表4-84-表）A段主要周转材料需用量计划表表4-8（表略）B段主要周转材料需用量计划表表4-9（表略）C段主要周转材料需用量计划表表14（表略）D段主要周转材料需用量计划表表15（表略）主材由本公司物资科按计划供应，材料由合格分供方选购。材料堆放根据现场不同施工阶段场地、供料情况确定。4. 2.5对建设单位的要求建设单位方根据合同要求提供8套图纸。5主要施工方法及技术措施5. 流水段划分6. 1.1A段（D地下部分：D底板：沿后浇带将地下室底板划分为两个段。2）竖向：墙、柱由南至北沿逆时针方向划分四个流水Al、A2、A3、A4,形成流水施工。3）水平：沿后浇带分为两个流水段。（2）地上部分：1）竖向流水段划分同地下；2）水平流水段划分为四个流水段，如图5T所示。（表略）A段地下、地上竖向及地上水平流水段A段地下水平流水段5.1.2B段（1）地下部分：1）底板：沿后浇带将地下室底板划分为两个段。2）竖向：墙、柱由南至北方向划分四个流水Bl、B2、B3、B4,形成流水施工。3）水平：沿后浇带分为两个流水段。（2）地上部分：1）竖向流水段划分同地下；2）水平流水段划分为四个流水段，如图5-2所示（图略）B段地上水平流水段B段地上、地下竖向及地下水平流水段5.1.3C段：C段是整个电话局及信息港的电力中心，为框架结构,基础类型为板式筏基/级配砂石，地上两层（有夹层），地下设夹层，夹层高度为2.2m,首层高度为5.15m,二层高度为4.5m,地上面积为2524.98m2o由于C段施工不属于关键线路，工程量小，不占用主工期，因此本着充分节约，科学合理组织周转材料、劳动力的原则，进行C段的配模，拟定划分为两个流水段CLC2。施工段的划分和流水顺序见图5-3（图略）C段流水段D段流水段5.1.4D段：本段地下室基础为筏板基础，地下两层，层高分别为4.25m,3.65m,墙、柱几何尺寸、建筑物跨度及单层面积均较大。以后浇带为界划分为两个流水施工段。5.2 大型机械混凝土的垂直运输主要采用地泵泵送，必要时采用塔吊吊运混凝土浇筑墙、柱混凝土，其他材料的垂直运输采用塔吊。主要机械计划见表5-1及表5-2。（表略）土建主要机械设备需用量计划表表5-1（图略）安装主要施工机械设备配置计划表5-2（图略）5.3 主要施工方法5.3.1主要分部、分项工程施工顺序（图略）（1）总施工程序框图，详见图5-4。（图略）（2） A区（A段）工程施工程序，详见图5-5（图略）。（3） B区（B段）工程施工程序，详见图5-6。（图略）图5-4总施工程序框图（图略）图5-5A区施工程序框图（图略）图5-6B区施工程序框图（图略）5. 3.2基础及主体工程6. 3.2.1测量放线（1）布设测量控制网本工程以总平面图中的A、B点为基准点，引测出各栋楼的角点，建立起场区首级控制网。经复核检查，精度符合规范后，再用全站仪引测各单体建筑物轴线控制点，布设主轴线。在不受施工干扰且通视良好的位置设置控制引桩，在围墙上做好显著标记。注意桩位保护，同时施工过程中定期复查轴线控制网，确保测量精度。根据城市规划部门提供的高程控制点，用精密水准仪进行闭合检查，布设56个水准点，测设出建筑物高程控制网，闭合差控制在3mm以内。（2）地下室施工测量地下室施工阶段测量工作的重点为基础轴线、尺寸、土方开挖和底板标高的控制。拟采用外控法进行基础平面轴线的控制。基础标高复杂多变，因此严格控制标高是土方开挖和地下室结构施工的重点。（3）地上部分施工测量层数较高的A、B段采用内控法进行平面轴线的控制，利用激光垂准仪竖向投点。每个区各布设4个内控点，从二层开始，每层各点位预留20OmmX20OnIm洞口，以便激光通过。层数较低的区段（1层）采用正倒镜投点法向施工层投射点位，进行平面定位。高程传递采用50m锢钢尺沿外架向上传递，每层传递3个水准点以便相互校核，以其平均点引测水平线。（4）沉降观测采用几何水准测量方法进行沉降观测，沉降观测网布设成闭合线路。沉降观测次数：主体结构施工时每层观测一次，封顶后每月观测一次，如遇异常天气或不均匀沉降则加密观测。5.3.2.2基坑降水、支护及土方工程基坑降水方案根据本工程的特点和地质勘察报告中提供的地下水情况，这次降水的目标主要是土中的第一层台地潜水，水位埋深在L5m3.1m,第二层地下水为层间水，埋深为16.IOm16.80m,可不用考虑。从经济和效果综合考虑采用管井进行井点降水。基坑内部的残留水，挖土时一并挖走，不会影响基坑的正常开挖。土钉支护方案基坑支护设计采用土钉支护，坡度900。1）第一类支护：电话局基坑部分，深7.85m。从地面开始，布置排距L5m,间距L5m土钉共五排。2）第二类支护：信息港部分，深8.5。从地面开始,布置排距L5m,间距L5m土钉共五排。3）第三类支护：地下车库南、东边部分，深12.45°从地面开始,布置排距L5m,间距L5m土钉共八排。4）第四类支护：地下车库、电话局与信息港高差部分，深4.5m。从电话局与信息港基底标高开始，布置排距L3m,间距L5m土钉三排。5）第五类支护：电话局与动力站交界部分。从地面开始，布置排距L5m,间距L5m土钉共五排。6）动力站基坑边坡其余部分可采取1：0.5放坡。7） 土钉支护面层：网筋*620OnImX20Omnb喷射混凝土厚度为8cm,强度C20。配合比为：水泥：砂：碎石：水=1：2.3：2.3：4。基坑监测方案1）在基坑周边设立8个水平位移观察点，观察基坑边顶端的水平位移。2）在基坑的周边建筑物楼上各设立一个沉降观察点，共2个，用来监测楼房受基坑降水的影响。3）在基坑的车库东坡设一组内力测试传感器，来测试不同土层中应力的分布和传递情况。4）在基坑的北坡布设一组抗拔试验士钉，长6m,用来验证不同土层中土钉的粘结强度。5）不同深度土体的位移监测：采用以石英挠性加速度计为敏感元件的滑动式测斜仪，它可以把倾角大小以电压形式输出，进而确定被测物体变形量的大小和变形方向。电子滑动式测斜仪由测头、测读仪、电缆和测斜管四部分组成。测斜点共布设2组，车库东坡1组、信息港西坡1组。以上监测工作在基坑开挖与支护结束后维持一个星期，如果各种测量数据在7d内完全收敛稳定，测量工作则可结束，否则继续观察。5.3.2.3土方工程（1）土方开挖基坑开挖顺序由深及浅，A、B段桩基施工阶段的同时进行D段土方开挖及土钉支护，A段及B段土方开挖及土钉支护的同时进行C段的土方开挖及土钉支护。在整个土方开挖过程中，底板垫层施工之前，要预留足够厚度的保护土，以防止在进行土方施工时地基土层受到扰动。土方施工坡道设在中厅东侧。（2）钎探验槽挖土至基底标高时，要严格按照钎探点图对基底土质进行分段钎探。打钎时，按穿心锤落距为50Cnl使其自由下落，将触探杆垂直打入土层中，每打入30Cnl记录一次锤击数。并把钎探的锤击数如实的记录在钎探记录表上，不得弄虚作假。钎探验收完毕后孔洞用砂子回灌。基底清土要符合相关规范要求。5.3.2.4后压浆浇筑桩基施工根据现场实际情况采用旋挖钻孔施工，采用泥浆护壁成孔。检测数量：进行2根混凝土浇筑桩单桩静载荷试验和20%的浇筑桩低应变动力检测。详见后压浆桩基施工方案5.3.2.5地基处理(1)CFG桩施工CFG桩复合地基技术是近年研究开发的一种新型的地基处理技术，它利用土中增强体，通过褥垫层的调整作用，使桩土共同作用承担结构荷载。本工程CFG桩拟采用长螺旋成孔管内泵压混凝土成桩施工工艺。(2)级配砂石：详见级配砂石施工方案5.3.2.6垫层、底板侧模板：垫层混凝土采用商品混凝土，面层需压光，模板为竹胶板后钉钢筋头(固定竹胶板)。5.3.2.7防水：本工程地下室外墙和底板均为抗渗混凝土，采用氯化聚乙烯橡胶共混防水卷材。卷材进场后按要求取样复试。详见屋面和厕浴卫生间防水的施工方案5.3.2.8钢筋工程：钢筋采用首钢的钢筋。(1)钢筋原材要求1)进场热扎光圆钢筋必须符合普通低碳钢热扎圆盘条(GB701-92)和钢筋混凝土用热扎光圆钢筋(GB13013-91)的规定；进场热扎带肋钢筋必须符合钢筋混凝土用热扎带肋钢筋(GB1499-91)的规定。2)每次进场钢筋必须具有出厂合格证明、原材质量证明书和原材试验报告单。进场钢筋通过原材试验鉴定的抗拉强度必须设计强度，抗弯强度符合相关规范。3)进场钢筋规格、形状、加工尺寸必须符合相关规范要求。4)进场钢筋由物资部牵头组织验收。验收时要严格按相关规范、配筋单及本方案执行，不合格的钢筋坚决组织退场，并做好相关物资管理记录和重新进场计划。5)钢筋进场后必须严格按分批同等级、牌号、直径、长度分别挂牌堆放，不得混淆。存放钢筋的场地为现浇混凝土地坪，并设有排水坡度。堆放时，钢筋下面要垫垫木或混凝土墩，离地面不宜少于20cm,以防钢筋锈蚀和污染。（2）钢筋现场加工钢筋加工由苏中五分、南通三建负责1）严格按照钢筋配料单加工。2）确定弯曲调整值、弯钩增加长度、箍筋调整值等参数，保证下料长度准确。3）严格控制钢筋除锈、调直（冷拉率：I级钢W4%、11级钢W1%）、切断、成型每道工序。4）配筋及半成品钢筋在现场加工。钢筋半成品要标明分部、分层、分段和构件名称，按号码顺序堆入，同一部位或同一构件的钢筋要放在一起，并有明显标识，标识上注明构件名称、部位、钢筋、尺寸、直径、根数。钢筋的连接与锚固1）钢筋接头宜优先采用焊接接头（闪光对焊、电渣压力焊）2）下列情况必须采用焊接和搭接接头：梁支坐负筋在支坐边缘L/3范围内（L为梁净跨）；梁底钢筋在跨中L/3范围内；d22的钢筋。3）各类构件受力钢筋搭接长度、锚固长度除配筋构造大样及各图中注明者外，锚固长度LA=35d,且不小于250mm；搭接长度LL=45d,且不小于30Onln1；受力钢筋搭接及锚固长度取值如表5-3：（表略）4）钢筋的绑扎要求（a）根据设计及规范要求，本工程钢筋的最小锚固长度如下：I级钢筋25d或2250mm；且末端做弯钩11级钢筋35d或225Omm（b）根据设计及规范要求，本工程钢筋的最小搭接长度为：I级钢筋30d或230Omm11级钢筋42d（C）钢筋搭接处，应在中心和两端用钢丝扎牢；（d）搭接接头的末端，距钢筋弯折处，不得小于IOd,接头不宜位于构件的最大弯矩处；（e）钢筋的搭接接头应相互错开，同一断面处的钢筋搭接率不得超过50%,同一位置处双排钢筋的搭接位置相互错开，错开间距不小于42do5）受力钢筋接头应尽量错开，同一截面钢筋接头面积不得超过该截面配筋总面积的50%（焊接或挤压接头时）或25%（绑扎时）。根据工程实际情况并满足设计和规范的要求，本工程墙、柱竖向钢筋连接采用电渣压力焊；墙体水平向钢筋（d<22）连接采用搭接，搭接长度为45d；梁纵筋连接采用闪光对焊；楼板纵筋连接采用搭接，搭接长度为45do保护层必须符合图纸及相关规范要求。基础底面35mm基础侧面25mm楼板、墙（受力钢筋）15m楼板、墙（分布钢筋）IOmm梁、柱（纵筋）25mm梁柱（箍筋）15mm（5）钢筋绑扎和连接钢筋绑扎由苏中五分负责；1）参加机械连接、焊接作业的人员必须经过厂家技术培训，并经考核合格后方可持证上岗。2）钢筋绑扎安装必须符合混凝土结构工程施工验收规范（GB50204-92）.钢筋焊接及验收规程（JGJI8-96）的要求。3）墙体双排钢筋之间应绑扎型拉筋，拉筋与两层钢筋网片钩牢。采用环型塑料卡控制墙混凝土保护层。（见图5-9）4）柱筋施工：柱筋按要求设置后，在其板上口增设一道限位箍,保证柱钢筋的定位。柱筋上口设置一钢筋定位卡（见图5-7）,保证柱筋位置准确。柱筋采用塑料垫块（见图5-8）。（图略）5）梁筋施工：在梁箍筋上加设塑料定位卡（见图5-10）,保证梁钢筋保护层的厚度。（图略）6）梁、柱箍筋端头做成13
