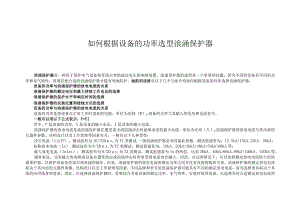

    如何根据设备的功率选型浪涌保护器.docx

    如何根据设备的功率选型浪涌保护器浪涌保护器是一种用于保护电气设备免受雷击和浪涌过电压影响的装置。浪涌保护器的选型是一个重要的问题,因为不同的设备有不同的功率和电气特性,需要匹配合适的浪涌保护器才能有效地防护。地凯科技将从以下几个方面介绍如何根据设备的功率选择浪涌保护器:设备的功率与浪涌保护器的放电电流的关系浪涌保护器的额定电压和最大持续工作电压的选择浪涌保护器的保护水平和响应时间的选择浪涌保护器的安装位置和接线方式的选择设备的功率与浪涌保护器的放电电流的关系设备的功率是指设备在正常工作时消耗的电能,单位为瓦特(W)0设备的功率与其输入的电压和电流有关。一般可以用以下公式表示:P=UI其中,P是设备的功率,U是设备的输入电压,I是设备的输入电流。浪涌保护器的放电电流是指浪涌保护器在遭受雷击或浪涌冲击时能够承受的最大电流,单位为安培(八)0浪涌保护器的放电电流与其内部的元器件参数、结构设计以及工作原理等因素有关,一般有以下几种类型:冲击电流(IinIP):测试波形为10/350s,为TI类测试,一级浪涌保护器必须具备此参数,测试值通常为:12.5kA>15kA.25kA、50kA;标称放电电流(In):测试波形为8/20s,为T2类测试,测试值通常为:IOkA、20kA>30kA>40kA>50kA>60kA等;最大放电电流(InIax):测试波形为8/20s,为T2类测试,测试值通常为In的两倍,比如20kA、40kA>60kA.80kA>100kA、12OkA等。通常来说,功率越大的电路或设备在遭受雷击或浪涌冲击时所承受的电流也会越大。因此,在这种情况下,可以选择额定放电电流较大的浪涌保护器,以保护设备免受雷击和浪涌的破坏。但是,浪涌保护器的放电电流和额定功率之间并没有直接的线性关系。浪涌保护器的额定放电电流取决于其内部的元器件参数、结构设计以及工作原理等因素。不同品牌和型号的浪涌保护器可能具有不同的额定放电电流,而其选择更多取决于具体的应用场景和需求。因此,在选择浪涌保护器时,需要综合考虑设备的额定功率、电气特性、安装环境等因素,以选择具有合适额定放电电流的产品,以确保其能够有效地保护设备免受雷击和浪涌的危害。地凯科技浪涌保护器的额定电压和最大持续工作电压的选择浪涌保护器的额定电压是指浪涌保护器在正常工作时能够承受的最大电压,单位为伏特(V)o浪涌保护器的额定电压应与被保护设备的输入电压相匹配,以避免浪涌保护器过早启动或无法启动的情况。一般来说,浪涌保护器的额定电压应略高于被保护设备的输入电压,以留有一定的安全裕度。浪涌保护器的最大持续工作电压是指可以持续加在浪涌保护器上并且不会造成浪涌保护器特性的变化和激活浪涌保护器的最大电压,单位为伏特(V)o浪涌保护器的最大持续工作电压应大于被保护设备的输入电压的最大波动范围,以避免浪涌保护器在正常工作时发生漏电或损坏的情况。一般来说,浪涌保护器的最大持续工作电压应大于被保护设备的输入电压的10%以上,以考虑电网的电压偏差和谐波的影响。在低压配电系统中,常见的浪涌保护器的额定电压和最大持续工作电压有以下几种:150VAC:适用于单相IlOV或120V的电源系统;275VAC:适用于单相220V或230V的电源系统;385VAC:适用于三相380V或400V的电源系统;420VAC:适用于三相440V或460V的电源系统;510VAC:适用于三相480V或500V的电源系统;750VAC:适用于三相690V的电源系统;1000VAC:适用于三相800V或1000V的电源系统。在选择浪涌保护器的额定电压和最大持续工作电压时,需要根据被保护设备的输入电压和电网的电压波动范围来确定,以选择合适的产品。浪涌保护器的保护水平和响应时间的选择浪涌保护器的保护水平是指在标称放电电流作用时测量到的浪涌保护器的两端的最大电压,单位为伏特(V)o浪涌保护器的保护水平反映了浪涌保护器的限压能力,即浪涌保护器能够将过电压降低到多少程度。浪涌保护器的保护水平越低,说明浪涌保护器的限压能力越强,对被保护设备的保护效果越好。浪涌保护器的响应时间是指浪涌保护器从检测到过电压到开始放电的时间,单位为纳秒(ns)。浪涌保护器的响应时间反映了浪涌保护器的动作速度,即浪涌保护器能够多快地对过电压进行泄放。浪涌保护器的响应时间越短,说明浪涌保护器的动作速度越快,对被保护设备的保护效果越好。在选择浪涌保护器的保护水平和响应时间时,需要根据被保护设备的耐压等级和敏感程度来确定,以选择合适的产品。一般来说,被保护设备的耐压等级越低,敏感程度越高,就需要选择保护水平越低,响应时间越短的浪涌保护器。例如,对于电子设备、通信设备、仪器仪表等,可以选择保护水平在1.5kV以下,响应时间在25ns以下的浪涌保护器;对于电机、变压器、开关设备等,可以选择保护水平在2.5kV以下,响应时间在100ns以下的浪涌保护器。地凯科技浪涌保护器的安装位置和接线方式的选择浪涌保护器的安装位置是指浪涌保护器与被保护设备之间的距离,单位为米(m)o浪涌保护器的安装位置影响了浪涌保护器的保护效果,因为在浪涌保护器与被保护设备之间的导线上,会产生一定的电感和电阻,导致浪涌保护器的两端电压与被保护设备的输入电压之间存在一定的差异。这种差异称为保护电压,单位为伏特(V)o保护电压越大,说明浪涌保护器的保护效果越差,被保护设备的安全性越低。浪涌保护器的接线方式是指浪涌保护器与电源线和地线的连接方式。浪涌保护器的接线方式影响了浪涌保护器的工作状态,因为不同的接线方式会导致浪涌保护器的内部电路和元器件的不同工作方式,从而影响浪涌保护器的放电能力和保护水平。常见的浪涌保护器的接线方式有以下几种:1.-N接线方式:浪涌保护器与电源线的火线(L)和零线(N)相连,用于保护单相电源系统或三相电源系统的每一相线;1.-PE接线方式:浪涌保护器与电源线的火线(L)和地线(PE)相连,用于保护单相电源系统或三相电源系统的每一相线;N-PE接线方式:浪涌保护器与电源线的零线(N)和地线(PE)相连,用于保护单相电源系统或三相电源系统的零线;1.-N-PE接线方式:浪涌保护器与电源线的火线(L)、零线(N)和地线(PE)都相连,用于保护单相电源系统或三相电源系统的每一相线和零线。在选择浪涌保护器的安装位置和接线方式时,需要根据被保护设备的电气特性、电源系统的类型、浪涌保护器的参数等因素来确定,以选择合适的产品。一般来说,地凯科技浪涌保护器的安装位置应尽可能靠近被保护设备,以减小保护电压;浪涌保护器的接线方式应根据电源系统的接地方式和浪涌保护器的工作原理来选择,以保证浪涌保护器的正常工作和有效保护。
