山东病房施工电梯基础及安拆方案.docx

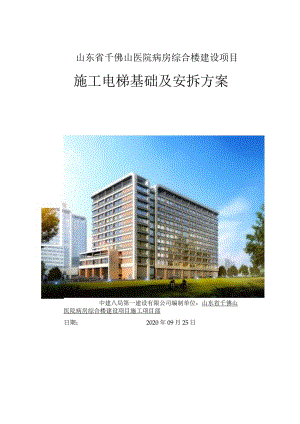

山东省千佛山医院病房综合楼建设项目施工电梯基础及安拆方案中建八局第一建设有限公司编制单位：山东省千佛山医院病房综合楼建设项目施工项目部日期：2020年09月25日山东省千佛山医院病房综合楼建设项目施工也梯基础及安拆方案第一章编制依据第二章工程概况62.1 工程建设概况62.2 设计概况62.2.1 设计概况62.2.2 施工升降机基本概况72.3 施工条件9第三章施工安排93.1 项目人员配置及职责93.2 项目管理目标103.3 分包人员配置及职责103.4 各项资源供应方式113.4.1 劳务资源安排一览表113.4.2 工程用大宗物资供应安排一览表113.43大型机械设备采购供应安排一览表113.5 施工流水部署113.6 工程施工重点和难点分析及应对措施11第四章施工进度计划12第五章施工准备与资源配置计划125.1 施工技术准备125.2 资源配置计划135.2.1 劳动力配置计划135.2.2 工程施工主要周转材料配置计划135.2.3 机具设备配置计划1314第六章施工方法6.1 方案及技术参数146.1.1 施工升降机基础施工方案及技术参数156.1.2 电梯笼下部支撑方案及技术参数176.1.3 电梯附墙方案及技术参数176.2 施工工艺流程186.2.1 施工升降机安装工艺流程186.2.2 施工升降机拆除工艺流程186.3 施工升降机安装控制要点186.3.1 安装外笼底盘186.3.2 标准节、吊笼、外笼安装及调整186.3.3 导轨架接高216.3.4 附着架的安装226.4 施工升降机使用之前的检查236.5 施工升降机拆卸246.5.1 电缆导向装置的拆卸246.5.2 导轨架及附墙架的拆卸246.5.3 上传动机构、吊笼的拆卸246.5.4 护栏底架的拆卸256.5.5 现场清理256.6 满堂支撑架搭设要求256.6.1 工艺流程256.6.2 施工要点及构造要求256.7 施工升降机出入口楼层防护27第七章进度管理计划287.1 确定施工进度控制点287.2 施工进度管理组织机构和职责分工28第八章质量管理计划288.1 质量管理的组织机构和职责分工288.2 施工升降机安拆质量保证措施288.3 施工升降机安装后的质量检查298.4 升降机验收298.4.1 验收程序308.4.2 验收标准308.4.3 验收牌32第九章安全管理计划329.1 职业健康安全管理分解目标329.2 安全管理组织机构和职责分工329.3 职业健康安全重大危险源339.4 安全生产保证措施33第十章环境管理计划3410.1 环境管理目标3410.2 重大环境因素清单34第十一章绿色施工管理计划3511.1 绿色施工组织机构和职责分工3511.2 绿色施工实施措施35113绿色施工评价35第十二章成品保护管理计划3612.1 成品保护管理组织和职责分工3612.2 成品保护措施36第十三章主要危险源及应急措施3713.1 组织机构及职责分工3713.2 主要危险源3713.3 预防与预警3813.4 信息报告程序3913.5 应急处置3913.5.1 相应分级3913.5.2 响应程序3913.5.3 处置措施3913.5.4 应急救护医院40第十四章计算书（PKPM计算）-41-14.1 施工升降机基础计算书-41-14.1.1 参数信息-41-14.1.2 施工升降机基础荷载计算-42-14.1.3 施工升降机基础的地下室顶板结构验算-42-14.1.4 施工升降机基础下的混凝土梁结构验算-44-14.2 电梯基础梁板下钢管支撑加固-44-忖习中国冕虢第八工程局aHl公电第一章编制依据序号类别文件名称编号1国家行政文件中华人民共和国建筑法国家主席令第91号2中华人民共和国安全生产法国家主席令第70号3中华人民共和国固体废物污染环境防治法国家主席令第31号4建设工程质量管理条例国务院令第279号5建设工程安全生产管理条例国务院令第393号6地方行政文件山东省建筑安全生产管理规定山东省人民政府令第132号7国家行业规范货用施工升降机GB10054-20148吊笼有垂直导向的人货两用施工升降机GB26557-20119建筑施工升降机安装、使用、拆卸安全技术规程JGJ215-201010建筑结构荷载规范GB50009-201211电气装置安装工程接地装置施工及验收规范GB50169-201612混凝土结构工程施工质量验收规范GB50204-201513建筑工程施工质量评价标准GB/T50375-201614建筑工程施工质量验收统一标准GB50300-201315建筑施工扣件式钢管脚手架安全技术规范JGJ130-201116施工现场机械设备检查技术规范JGJ160-201617建筑施工高处作业安全技术规范JGJ80-201618施工现场临时用电安全技术规范JGJ46-200519施工组织设计山东省千佛山医院病房综合楼项目施工组织设计/20说明书SC200200施工升降机使用说明书/21设计文件山东省千佛山医院病房综合楼建设项目图纸设计文件/第二章工程概况2.1 工程建设概况工程名称山东省千佛山医院病房综合楼建设项目工程性质公共建筑（医院类）建设规模（造价）2.29亿工程地址济南市经十路16766号总占地面积5816m2总建筑面积6.55万Itf建设单位山东省千佛山医院项目承包范围设计图纸范围内全部建筑、装饰、安装工程及总包单位竣工验收以前全部内容，其中：消防工程、智能化工程、电梯、空调通风、医疗专业项目、幕墙工程等为专业工程。设计单位同圆设计集团有限公司主要分包工程消防、智能化工程、电梯、空调通风、医疗专业工程、幕墙工程等勘察单位山东省地矿工程勘察院合同要求质量工程质量达到国家验收评定范围的合格标准；确保获得“国家优质工程奖”或“鲁班奖”监理单位山东普华项目管理有限公司工期实际开工日期：2019年12月18日计划竣工日期：2021年12月17日总工期：730日历天总承包单位中建八局第一建设有限公司安全文明施工零伤亡、确保“山东省建筑施工安全文明标准化工地”质量监督单位济南市工程质量与安全生产监督站绿色施工符合济南市绿色施工相关规定工程主要功能或用途病房综合楼设置门诊、医技、病房功能，拟建病床600张。地下三层，配套建设机动车库、设备用房及人防设施，地下总停车数395辆,地上停车数5辆。2.2 设计概况2.2.1 设计况地下建筑面积23079m2主楼建筑面积42485m2裙房建筑面积48511V层数地上12层高首层4.5m最大层高5m地下-3标准层3.9m防火等级一级裙楼3地下3.85m装饰装修楼地面地坪漆面层、防滑地砖、20厚大理石板墙面防火防霉涂料、抗菌涂料、2530厚石质板材、5厚面砖、15厚矿棉吸声板、成品轻质板墙顶棚刮赋子涂料顶棚、保温顶棚、金属板吊顶、铝合金条板吊顶、矿棉吸声板吊顶、高晶板吊顶楼梯20厚花岗岩板、预制楼梯采用清水混凝土饰面，采取措施加强成品保护电梯厅地面：20厚大理石板墙面：2530厚石质板材顶棚：刮腻子涂料窗中空玻璃隔热铝合金窗内门乙级防火门外装俳幕墙）保温+涂料饰面幕墙面积12524m,龙骨轻钢面材玻璃幕墙防水地下防水等级一级防水材料4.0厚SBS改性沥青自粘防水卷材（聚酯胎II型）、3.0厚橡胶沥青防水涂料屋面防水等级I级防水材料3+3厚SBS防水卷材（聚酯胎H型）厕浴间防水材料聚氨酯防水涂膜面层材料810厚防滑地砖保温节能屋面1:6水泥膨胀珍珠岩墙体岩棉板绿化种植适应当地气候和土壤条件的植物，并采用乔、灌、草结合的复层绿化，且种植区域覆土深度和排水能力满足植物生长需求环境保护严格执行建设项目环境保护设计规定相关要求2.2.2施工升降机基本概况1、本工程拟使用施工升降机型号为：SC200/200型平面尺寸详见图图2.2.2T。图2.2.2-1SC200/200型施工升降机平面尺寸图2、根据本工程结构图纸、结构高度、现场总平面管理情况，为满足主体结构、二次结构、装饰阶段施工人员和材料的垂直运输要求，计划主体结构施工至6层时开始安装施工升降机，共计安装2台，施工升降机生产厂家为大汉科技股份有限公司。施工升降机拟安装于主楼南侧A34轴，北侧F910轴之间，南侧施工升降机基础南半部分落在原状土（-L2m为黄土层，承载力特征值为150Kpa）、基础北半部分落在基槽回填土上，北侧施工升降机基础放置于车库顶板上，施工升降机平面位置图及详图如图:图2.2.2-2施工升降机安装位置示意图图222-32#施工升降机（北侧）位置详图2.3施工条件根据工程施工条件，本工程共安装2台施工升降机，北侧2#施工升降机基础设置在车库顶板上，该施工升降机基础下的车库顶板使用承插型盘扣式模板支架进行支撑；南侧1#施工升降机基础南半部分落在原状土（T.2m为黄土层，承载力特征值为150KPa）、基础北半部分落在肥槽回填土上，为防止基坑肥槽回填后回填土的沉降，导致施工电梯基础位置地基坍陷，已与院方沟通同意施工电梯基础及基础外1米范围内使用C30混凝土进行回填（基槽底部T3.8m为中风化石灰岩层,承载力特征值为2200Kpa）,以确保施工电梯地基基础的稳定。综上所述，地基承载力数值均可满足施工电梯基础地基承载力100KPa的要求，各岩土层地基承载力数值详见本方案附件1。第三章施工安排3.1 项目人员配置及职责序号管理职务姓名职责和权限1项目经理王军负责现场全面管理工作；指挥进行应急处理工作。2技术负责人信敬蕾负责施工升降机安拆方案的编制与审批、交底工作。3安全总监李成杰D全面负责电梯安装及使用安全工作。2）对现场电梯安装人员进行安全交底。3）及时发现事故隐患和不安全因素，督促采取防患措施，必要时对安拆工作进行停工整改。4）协助项目经理对应急事件进行处理。夏钟乾朱晓川1）做好电梯安拆人员的安全交底，对现场电梯操作者进行安全交底及每日班前安全教育。2）协调施工升降机的使用。4专业工程师刘昌明蔡子誉3）发生质量、安全事故应保护好现场，并迅速告知有关领导，做好处理工作。4）对电梯安装、拆除等进行旁站监督。5）协助项目经理及安全总监对应急事件进行处理。3.2 项目管理目标项目管理目标名称目标值工期管理目标开工日期：2019年12月18日；计划竣工日期：2021年12月17日；总工期：730日历天。质量管理目标工程质量达到国家验收评定范围的合格标准；确保获得“国家优质工程奖”或“鲁班奖”安全管理目标零伤亡、确保“山东省建筑施工安全文明标准化工地”节能管理目标符合山东省济南市节能相关规定绿色施工目标符合济南市绿色施工相关规定，确保省级绿色施工示范（科技）工程3.3 分包人员配置及职责序号本工程职务姓名职责分工1总指挥孙兆峰全面负责SC200/200施工升降机的安装工作。2技术员黄庆阳负责SC200/200升降机安装过程中的技术、质量管理工作。3安全员仇景强负责安装过程中的安全管理及监护工作。4电工组师顺斌负责升降机电气部分安装前的检查，电气设备安装位置、方向的确认，电气部件安装，电气系统配线、布线和接线，电气系统调试，安装技术质量记录。按照施工方案进行电气部分的安装和质量控制。5安拆组党建江负责起重机械的操作，配合各专业小组将升降机部件安全稳妥地起吊就位。按照上级的指示完成各项工作。按照施工方案的要求，进行起重机的定位、起吊和监护。6信号组杜海彬负责升降机部件起吊，部件倒运，准备起吊索具、工器具和架材，安全稳妥地把部件起吊就位。按照施工方案进行各项起架工作，配合安装和质量控制。3.4 各项资源供应方式3.4.1 劳务资源安排一览表施工项目名称专业施工队名称资质要求开始施工时间建设工期分包方式分包商选择方式责任人1施工升降机二级2020年11月240天专业分包公司选定王3.4.2 工程用大宗物资供应安排一览表物资名称采购单位拟选供应商采购地点要求进场时间责任人钢管3000米/济南2020-10-30黄国强扣件1300个/济南2019-10-30黄国强电梯防护门50套标准化加工场济南2020-10-黄国强3.4.3 大型机械设备采购供应安排一览表机械设备名称拟选供应商提供方式要求进场时间计划出场时间责任人施工升降机大汉科技租赁2020年11月2021年07月李成杰3.5 施工流水部署根据本工程总体施工部署，施工升降机在每个区域结构施工至5层时完成电梯基础施工，6层时开始安装施工升降机6层结构施工完毕后电梯投入使用。3.6 工程施工重点和难点分析及应对措施序号重点和难点具体分析应对措施责任人1车库顶板的回顶因考虑到电梯位置，结构施工时找设计验算，满足受力要求，为增加安全系数，采用钢管支撑（车库顶对电梯基础下面的结构板进行回顶，并用PKPM软件进行受力计算信敬蕾板待顶板结构施工完成后，单独施工升降机基础。2电梯安装位置的选择本项目为公建，错层较多，高支模区域多，道路运输比较局限，电梯位置选择需要考虑的因素比较多。综合各项因素，合理选择施工升降机位置信敬蕾3易发生的安全事故施工升降机安拆属于危险性较大分项工程，在安拆过程中存在倾覆、冲顶、高处坠落等危险源编制与实际工程密切相符的施工技术方案，施工升降机安拆前对作业人员进行详细的安全技术交底。信敬蕾4过程控制难度大施工升降机司机责任心不强，操作不当施工升降机司机必须经专门安全技术培训，考试合格，持证上岗。严格酒后作业。李成杰第四章施工进度计划单位工程施工部位计划安装时间计划拆除时间责任人负责人山东省千佛山医院病房综合楼建设项目1#施工升降机安装2020.11.052021.07.25朱晓川李成杰2#施工升降机安装2020.11.302021.07.25朱晓川李成杰第五章施工准备与资源配置计划5.1施工技术准备表5.1-1施工方案编制计划表序号施工方案名称编制单位负责人审批完成时间1施工升降机基础及安拆施工方案专业分包董书林公司2020年9月25日表5.1-2技术复核和隐蔽验收计划表序号技术复核、隐蔽验收部位复核和隐蔽内容责任人1施工升降机定位各单体施工升降机位置信敬蕾2施工升降机基础施工升降机基础是否按照方案施工，钢筋、碎强度、地脚螺栓是否正确，基础浇筑完成及时养护信敬蕾、夏钟乾3施工升降机安装施工升降机安装是否按照审批方案执行信敬蕾、夏钟乾4地下室钢管支撑地下室钢管支撑是否按照方案搭设，立杆间距、步距、扣件连接是信敬蕾、李成杰TJ否牢靠。5.2资源配置计划5.2.1劳动力配置计划序号专业工种千佛山医院病房综合楼责任人1#施工电施、2#施工电梯1机械安拆每天电梯安装时8人李成杰5.2.2工程施工主要周转材料配置计划序号施工工具名称需用量进场日期出场日期责任人1钢管3000米2020-10-30/黄国强2扣件1300个2020-10-30/黄国强3电梯防护门50套2020-10-30/黄国强5.2.3机具设备配置计划序号机具、设备名称规格型号数量进场时间出场日期责任人1塔吊TC70201已安装/李成杰2塔吊TC70201己安装/李成杰3汽车吊16吨1拆除前/李成杰4梅花扳手32-364安装前/李成杰5活动扳手124安装前/李成杰6撬棍自制2安装前/李成杰7摇表/1安装前/李成杰8平口解刀/I安装前/李成杰9十字解刀/1安装前/李成杰10电工刀/I安装前/李成杰11黄油钙基脂10安装前/李成杰12绝缘胶布/4安装前/李成杰13老虎钳/2安装前/李成杰第六章施工方法6.1 方案及技术参数本工程选用2台SC200/200施工升降机,额定载重量为2000kg,额定提升速度:33mmin,吊笼内空尺寸：3.0×1.5×2.4m,该施工升降机为双笼，传动机构在吊笼上方，每个吊笼最大载重量为2000kgo具体性能参数见表6.1-1,升降机外形总体平面尺寸见图6.I-Io表6.11施工升降机性能参数表序号项目单位参数备注1额定载重量kg2000/20002限定乘员人9/9每人携带工具不超过20kg3额定提升速度m/min33减速器速比164最大提升高达m1505吊笼内空m×m3.0×l.56标准节规格mm650X650X15087吊笼内部净高度m2.48电能耗量KVA13×69电机功率KW13×610标准节质量kg15011吊笼质量kg2000含传动机构12整机自重T24.8H=150m13安全器型号SJ40-2.014自由端高度m7.5图6.11升降机外形总体平面尺寸图6.1.1 施工升降机基础施工方案及技术参数本工程北侧施工升降机基础布置在车库顶板上，南侧施工升降机基础部分在原土上部分悬空，悬空处做混凝土柱支撑，计算书附后。具体技术参数如下：1、基础地基要求承受O.IMpa（即100Kpa）压力。2、地脚螺栓在SC200/200底架定位后，快速凝固并紧固。3、地基应夯实，夯实深度不小于150mio4、混凝土基础表面凹凸不大于5mm。5、混凝土强度等级2C35。To6、地脚螺栓米用Q235,直径为M27,长度为420mm,二次预埋时应与基础钢筋焊接牢固。施工升降机基础图见图6.1-2。rmrSraslM>×C31-l)8000M： I. Btlmu.2 .豺时应算扎嵌,尸H笠歌.3 .所植献丹二”二靛以上，纹.SC200/200.A.9.I，：图6.12施工升降机基础图r 十尸卜 41n“尸fTTT Il35J和方向V24=I¼«: 45f4Cr.用反不出于8.8埃3w)校Tb图6.13地脚螺栓设置图6.1.2 电梯笼下部支撑方案及技术参数本工程北侧施工升降机基础设置在车库顶板上，车库顶板厚度20Onlnb且下部有框架梁，经验算，车库顶板结构能够承载施工升降机荷载，但施工时考虑安全系数，车库顶板采用钢管架体支撑加固，将电梯受力传递至筏板，计算时考虑钢管支撑承受全部施工升降机及基础荷载。电梯笼外边线外1.5米范围内地下室顶板（本工程负一层）用钢管搭设满堂脚手架，立杆纵横间距60OnInb立杆底部及顶部满铺木跳板（5OnInl厚）。立杆底部20Onlnl高处纵横满布扫地杆，水平杆步距W1500三n°模板支架四边与中间每隔四排支架立杆设置2道纵向剪刀撑，由底至顶连续设置。见图6.1-4。、,地下室图6.14施工升降机下部支撑示意图6.1.3 电梯附墙方案及技术参数当升降机的导轨架安装高度超过9m时，应当安装第一套附着装置，附着架的长度使导轨架中心距离建筑物2.93.6m。附着架距离地面高度为68m,以后每隔69m安装一次附着架，最大高度时最上面一处附着架以外悬出高度不得超过7.5m。附墙均在楼板上附着位置见表6.l-20序号附墙道数附墙部位备注1#施工升降机2#施工升降机1第一道1层顶板1层顶板2第二道3层顶板3层顶板表6.1-2各主楼施工升降机附着位置173第三道5层顶板5层顶板4第四道7层顶板7层顶板5第五道9层顶板9层顶板6第六道11层顶板11层顶板7第七道12层顶梁12层顶梁6.2施工工艺流程6. 2.1施工升降机安装工艺流程安装外笼底盘、缓冲弹簧和底部标准节一一安装外笼围栏一一安装吊笼一一安装传动机构安装吊杆安装附墙架安装限位导轨架加高安装电缆导向装置7. 2.2施工升降机拆除工艺流程导轨架(标准节)降拆一附墙架f电缆一导轨架一电缆系统f吊笼一底架8. 3施工升降机安装控制要点9. 3.1安装外笼底盘1、将基础表面清扫干净。2、起重设备将底盘吊装就位。3、用钢板212mm的不同厚度，调整底盘的水平度。保证其标准节的安装底盘座端的水平度不超过1/1000,并拧紧地脚螺栓。6.3.2标准节、吊笼、外笼安装及调整1、底架、缓冲、底部标准节安装(1)将基础表面清扫干净，将底盘运至安装位置，确定安装位置和方向，调平底盘平面，用M27螺栓将底底架连接在基础座预埋件上。(2)安装基础节(通常不带齿条，安装前将标准节两端管子接头处及齿条销轴处擦拭干净，并加少量润滑脂，安装时注意齿条方向)，拧紧螺栓。(3)起重设备配合，同样的方法加装3-4节标准节，并做垂直度检查，检查后拧紧底盘与基础预埋件之间的连接螺栓。保证导轨架的各个立管在两个相邻方向上的垂直度W1/1000,当偏差超出允许范围时，用预先准备的钢板塞垫在连接螺栓处底盘与基础间，直至基础节的垂直度满足要求，拧紧底盘的地脚螺栓。TS1(4)先将缓冲弹簧安装座固定在底盘上，再安放缓冲弹簧。r*IiIrliIrm图6.3-1底盘、基础节示意图2、外笼围栏的安装（1）用起重设备配合将外笼安装就位。（2）依次安装外笼的左侧围栏、后围栏1（检修门框、门）；后围栏2；右侧围栏;电源柜框；前围栏、安装门支撑，并调整各围栏的垂直度。（3）安装门配重滑道和配重，安装门碰铁、门限位开关。（4）将外笼的限位开关线接入外笼电源箱，检查外笼门限位开关是否正常工作。图6.3-2外笼围栏示意图3、吊笼安装（1）用起重设备将吊笼吊起就位。（2）安装笼顶防护围栏。（3）起重设备配合，以前面安装方法加装两节标准节（注意齿条方向）。4、传动结构的安装(1)吊装前需要在地面松开全部电动机上的制动器。定。用起重设备吊起传动小车，从标准节上方使传动小车就位。将传动小车与吊笼的连接耳板对好后，从里往外穿人传感销，切记用固定板固(4)将制动器复位，将传动小车电源线与吊笼内小电箱接线端连接好，将吊笼电源线与外笼电源线连接。5、吊杆的安装将吊杆放人吊笼顶部安装孔内（电动吊杆应接好电源线），装好后吊杆转轴转动应灵活，即可使用。图6.3-4吊杆示意图6、电缆导向装置的安装（1）用起重工具将电缆卷搓于电缆筒上方。（2）放出约2.5m的电缆，以便把电缆接到电源箱上。（3）从电缆筒底部拉出电缆至电源箱，暂不要连接。（4）将电缆一圈一圈顺时针放入电缆筒中，尽量使每圈一样大，其直径略小于电缆简径。（5）将电缆固定在电缆托架上，将电缆插头插入插座。（6）将电缆接至电源箱上，起动升降机检查电缆是否缠绕。图6.3-5电缆筒示意图（7）在导轨架加高的过程中要同时安装电缆保护架，约6米一套。（8）调整电缆保护架以及电缆托架的位置，确保电缆在电缆保护架“U”形中心。6.3.3导轨架接高若工地有相应起重设备，可先将4-6节标准节在地面上连成一组，然后吊上导轨架顶部连接。如果施工现场没有其它起重设备可供配合，导轨架安装方法如下：（1）放下小吊杆的吊钩，将标准节吊至吊笼顶部为栏上，放稳（注意带锥套的一端向下）。每次在吊笼顶部最多只允许放置两个标准节。（2）启动升降机，当吊笼升至接近导轨架顶部时，改为点动行驶，直至吊笼顶部距导轨架顶部约30OnInl左右时停止。注意：安装标准节时,开动吊笼在导轨顶部操作时,施工梯点动运行。（3）用吊杆吊起标准节，将标准节两端管子接头处及齿条销子处擦拭干净，并加少量润滑脂。对准下面标准节立管和齿条上的销孔放下吊钩，用螺栓紧固。松开吊钩，将小吊杆转回，紧固全部螺栓。（4）驱动吊笼上升L5m左右，再安装下节标准节，直至二节标准节装完，再驱动吊笼下降返回地面。（5）按上述方法将标准节依次连接直至达到所需高度为止，随着导轨架的不断加高，应同时安装附墙架。（6）导轨架每加高Iom左右，在二个方向检查一次导架整体的垂直度，垂直度偏差小于等于0.5/1000O6.3.4附着架的安装（1）先将附墙架的臂用四个M16螺栓固定在标准节上下框架角钢上（臂必须对称放置），先不必将螺栓拧得太紧，方便调整位置。（2）将附墙架安装座用M24穿墙螺栓固定在建筑物上，每个附墙座用两条螺栓固定。图6.3-6穿墙螺栓示意图（3）将主架和臂用螺栓连接在一起。（4）将连接架与主架用连接销连接在一起。（5）将支撑管和安装座用螺栓连接在一起，并将支撑管与连接架紧扣连接。（6）在安装座和连接架间安装斜支撑管，用销轴连接。（7）校正导轨架垂直度和附墙架水平度，附墙架之水平倾角最大正负8度。（8）校正完毕后，旋紧所有连接螺栓。然后，慢慢启动升降机，确保吊笼不与附墙架相碰。图6.3-7L72.1米特制附墙架图6.3-82.93.6米附墙架(1)先将附墙架的臂用四个M16螺栓固定在标准节上下框架角钢上(臂必须对称放置)，先不必将螺栓拧得太紧，方便调整位置。(2)将附墙架安装座用M24穿墙螺栓固定在建筑物上，每个附墙座用两条螺栓固定。图6.3-9穿墙螺栓示意图(3)将主架和臂用螺栓连接在一起。(4)将连接架与主架用连接销连接在一起。(5)将支撑管和安装座用螺栓连接在一起，并将支撑管与连接架紧扣连接。(6)在安装座和连接架间安装斜支撑管，用销轴连接。(7)校正导轨架垂直度和附墙架水平度，附墙架之水平倾角最大正负8度。(8)校正完毕后，旋紧所有连接螺栓。然后，慢慢启动升降机，确保吊笼不与附墙架相碰。6.4 施工升降机使用之前的检查1 .检查各螺栓紧固件有无松动现象，如有松动应及时拧紧各螺栓。2 .检查升降机电气系统工作情况是否正常，各交流接触点吸合情况导线接头情况等。3 .检查各个安全限位开关动作是否灵活，各限位碰块有无移动。P谒中国赛琥第八工程局开限公电4 .检查升降机吊笼运行通道上有无突出物，确保吊笼运行安全距离不小于250mm。5 .检查个部件润滑情况，及时加润滑脂（请参考升降机的润滑比分）。6 .检查吊笼进出门，防护围栏门等开启灵活与否，检查各个限位开关动作情况。检查各滚轮、背轮的调整间隙及齿轮与齿条的啮合间隙是否正常，如不符合要求应及时进行调整。在每次安装结束后都要检查防坠安全器的动作是否可靠，可通过吊笼坠落实验来完成。6.5 施工升降机拆卸6.5.1 电缆导向装置的拆卸1、拆下所有电缆保护架。2、将吊笼开到笼底，拆下电缆小车。3、若为电缆滑车装置，还须拆卸工字钢导轨及轨道支撑。6.5.2导轨架及附墙架的拆卸1、如果工地无塔机配合，应先将吊杆安装在吊笼顶的吊杆孔内，然后利用吊杆将标准节逐节提起，将最上面一道附着架及以上标准节逐节拆下，安全运至地面。从上往下逐节拆卸导轨架及附墙架，直至中间挑线架处。2、如果工地有塔机配合，可以先拆下最顶部一道附墙，再用塔机将顶部标准节吊住，每6节标准节为一体拆卸，逐节拆卸导轨架及附墙架，直至中间挑线架处。3、拆卸中间挑线架及静电缆。4、按上述方式拆卸其余导轨架.附墙架，直至仅剩34节标准节。5、拆卸外笼门限位，外笼门锁碰铁，吊笼门锁碰铁，下限位碰铁及笼顶安全围栏。6、拆卸导轨架及附墙架时必须注意：1） .拆卸时，每次用吊车吊起来的标准节不超过6节。2） .从拆卸处到最顶部未拆的附墙距离不得大于7.5m,从吊笼上平面到最顶部未拆的附墙距离不得大于7.5m。3） .拆卸时需随时注意电缆，防止电缆挂在别的零件上而拉断电缆。6.5.3上传动机构、吊笼的拆卸1）把备用操作手柄拿到吊笼顶部进行拆卸作业；（2）在吊笼顶部安装吊杆；（3）将吊笼驱动到上限位碰铁处，拆下上限位碰铁和上极限碰铁；（4）拆卸标准节、附墙架，同时拆卸电缆防护装置；（5）拆卸标准节时，要确保升降机最高导向滚轮的位置始终处于被拆的标准节接头之下，且吊具与被拆标准节连接已到位，然后才能卸去连接螺栓；（6）保留三节标准节组成的最下部导轨架，然后拆除安装吊杆，拆除底部的下限位碰铁和下极限碰铁；（7）拉起电机制动器的松闸把手，让吊笼缓缓的滑到缓冲弹簧上停稳；（8）切断地面电源箱的总电源，拆卸连接至吊笼的电缆和电机至吊笼的电缆；（9）用16t汽车吊把传动系统调离导轨架；（10）用16t汽车吊把吊笼调离导轨架，拆除缓冲弹簧；6. 5.4护栏底架的拆卸1、拆卸围栏和剩余的三节标准节；2、拆卸底架。6. 5.5现场清理拆卸完毕，应当清理现场，将各零件分类，整齐放置，消除安全隐患。6.6满堂支撑架搭设要求6. 6.1工艺流程放线一定位设置通长垫板、底座一纵横向扫地杆一立杆一水平杆一竖向剪刀撑一拉接杆f满堂架验收。7. 6.2施工要点及构造要求1、架体立柱D钢管顶部采用可调托座（即支托传力），以满足支撑系统的稳定性。2）可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆，步距1500mm。3）支架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于20OnlnI处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4）可调托座使用：可调托座与钢管交接处应设置横向水平杆，托座顶距离水平杆的高度不应大于200mmo调节螺杆的伸缩长度不应大于200mmo2、架体水平杆1）每步的纵、横向水平杆应双向拉通。2）搭设要求：水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定：a对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头至最近主节点的距离不应大于纵距的确1/3；b搭接长度不应小于1m,应等距离设置3个旋转扣件固定，端部扣件盖板边缘至搭接水平杆杆端的距离不应小于100mmo3）主节点处水平杆设置：主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点两个直角扣件的中心距不应大于150mio3、剪刀撑剪刀撑包括四周及中间垂直方向组成。D设置数量：a支架四周及中间满布竖向剪刀撑，由底至顶连续设置；b剪刀撑采用48.3×2.8mm钢管，通过旋转扣件与钢管立杆连接。2）剪刀撑的构造应符合下列规定：a每道剪刀撑宽度35m,剪刀撑斜杆与地面倾角宜在45。飞0。之间b剪刀撑斜杆的接长应采用搭接；c剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm；4、周边拉接支架应与施工区域内及周边已具备一定强度的构件（柱等）通过连墙件进行可靠连接。框架柱 浦i堂架拉结钢管扣件连接满电架图6.6-2架体拉结示意图（周边节点）力钢芭!5x25256.7施工升降机出入口楼层防护本工程施工电梯吊笼内侧边距离外墙面为15cm,施工电梯底踏面与楼层板面通道使用钢制翻板作为通行平台，无需再设置运料通道平台脚手架。在施工电梯安装完成后仅需在每层升降机出入口处在结构楼面上按照公司标准化要求安装防护铁门并防护严密，两侧采用标准化栏杆进行防护。1.4QM0l3角侏能«IRi16注盘安全十二强手关DAffig25S2.5图6.71楼层防护门安装示意图27第七章进度管理计划7.1 确定施工进度控制点单位工程施工部位计划安装时间计划拆除时间责任人负责人山东千佛山医院病房综合楼1#施工升降机安装2020.11.052021.07.25朱晓川李成杰2#施工升降机安装2020.11.302019.07.25朱晓川李成杰7.2 施工进度管理组织机构和职责分工序
