弱酸性阳离子交换树脂的制成球形与影响.docx

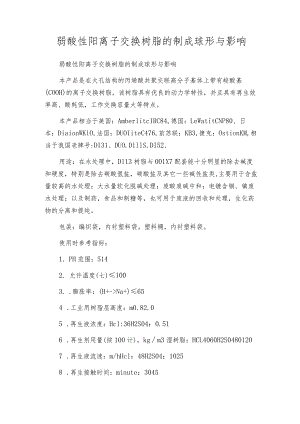

弱酸性阳离子交换树脂的制成球形与影响弱酸性阳离子交换树脂的制成球形与影响本产品是在大孔结构的丙烯酸共聚交联高分子基体上带有峻酸基(COOH)的离子交换树脂，该树脂具有优良的动力学特性，并且具有再生效率高、酸耗低，工作交换容量大等特点。本产品相当于美国：AmberlitcIRC84,德国：LeWatitCNP80、日本：DiaionWKlO,法国：DUOIiteC476,前苏联：KB3,捷克：OstionKM,相当于我国老牌号:DI31、DUO.DlllS.DI52、用途：在水处理中，Dl13树脂与001X7配套能十分明显的除去碱度和硬度，特别是除去碳酸氢盐，碳酸盐及其它一些碱性盐类,主要用于含盐量较高的水处理；大水量软化脱碱处理；废酸废碱中和；电镀含铜、镇废水处理；以及制药，食品和制糖等，也可用于废液的回收和处理，生化药物的分离和提纯。包装：编织袋，内衬塑料袋。塑料桶，内衬塑料袋。使用时参考指标：1. PH范围：5142. 允许温度(七)1003. .膨胀率：(H+->Na+)654 .工业用树脂层高度：m0.82.05 .再生液浓度：Hcl:36H2S04：0.516 .再生剂用量(按100计)，kgm3湿树脂：HCL4060H2S04801207 .再生液流速：m/hHcl：48H2S04：10258 .再生接触时间：minute：30459 .正洗流速：m/h：约2010 .正洗时间：minute：203011 .运行流速：m/h：204012 .工作交换容量：mmol/1（湿树脂）N2000弱酸性阳离子交换树脂的制成球形与影响离子交换树脂可以根据需要，制成粉状、不规则颗粒或球状。水处理工艺中使用的离子交换树脂即是球状的。由于球状树脂制造简单，在采用悬浮聚合时,可以直接制成球形。在体积相同的情况下，球状树脂所具有的表面积大，有利于提高交换能力。离子交换树脂使用球状树脂，充填性好、阻力均匀，树脂层各处的流量会较均匀。而且水通过球状树脂层的压力损失小，树脂的磨损也小。树脂成球状的百分率通常用圆球率表示，即树脂呈球状颗粒占颗粒总数的百分率。一般要求圆球率在90以上。离子交换树脂离子交换树脂使用后颜色变深说明原由离子交换树脂是一种半透明或透明的球状物。依其组成的不同,其颜色也不一样。苯乙烯系树脂均呈黄色；丙烯酸系树脂有的为无色透明，有的则呈乳白色。一般讲，交联剂多，原料中杂质多，制出的树脂颜色则深。离子交换树脂在使用一般时间后，由于水中铁或有机物的污染，颜色会变深。失效的离子交换树脂的颜色，比再生好后的树脂的颜色要稍深一些。因此，有时候从树脂颜色的变化上，可以间接看出树脂的“失效”程度。离子交换树脂离子交换树脂的粒度及均匀性对水处理的影响树脂粒度的大小，对水处理工艺有较大的影响。树脂粒度过大,离子交换速度则会减慢；树脂粒度过小，又会使水通过树脂层的压力损失增大。树脂的粒度应均匀，否则，由于小颗粒树脂堵塞了大颗粒树脂间的孔隙，水流会不均并使阻力增大。另外，树脂粒度不均匀也会使反洗操作不易控制；反洗流速过大，会冲掉小颗粒树脂；而反洗流速过小，又不能松动大颗粒树脂，使反洗效果变差。通常,化学水处理使用的树脂粒度应以2040目为宜。
