弱酸性阳离子交换树脂的简介与结构类型.docx

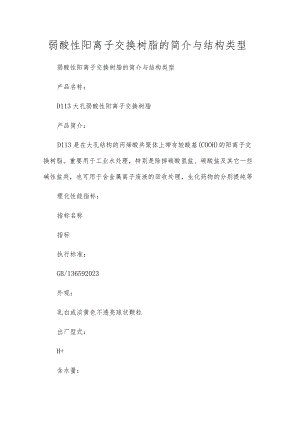

弱酸性阳离子交换树脂的简介与结构类型弱酸性阳离子交换树脂的简介与结构类型产品名称：D113大孔弱酸性阳离子交换树脂产品简介：D113是在大孔结构的丙烯酸共聚体上带有较酸基(COOH)的阳离子交换树脂。重要用于工业水处理，特别是除掉碳酸氢盐、碳酸盐及其它一些碱性盐类，也可用于含金属离子废液的回收处理，生化药物的分别提纯等理化性能指标：指标名称指标执行标准：GB/136592023外观：乳白或淡黄色不透亮球状颗粒出厂型式：H+含水量：4555质量全交换容量mmol/g：210.8体积全交换容量mmol/ml：4.2湿视密度g/ml：0.720.82湿真密度g/ml：1.141.20范围粒度：（0.315阴、阳离子交换树脂树脂的贮存：离子交换树脂肪内含有肯定量的水份，在运输及贮存过程中应尽量保持这部分水。如贮存过程中树脂脱了水，应先用浓食盐水（10）浸泡，再渐渐稀释，不得直接放于水中，以免树脂急剧膨胀而碎裂。在长期贮存中，强型树脂应变化成盐型，弱型树脂可变化成相应的氢型或游离碱型也可转为盐型，然后浸泡在干净的水中。树脂在贮存或运输过程中，应保持在5新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。当树脂与水、酸、碱或其他溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处理。阳树脂的预处理阳树脂预处理步骤如下：首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡1820小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；其次再用24NaOH溶液，其量与上相同，在其中浸泡24小时（或作小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止。后用5HCL溶液，其量亦与上述相同，浸泡48小时，放尽酸液，用清水漂流至中性待用。阴树脂的预处理其预处理方法中的步与阳树脂预处理方法中的步相同；而后用5HCL浸泡48小时，然后放尽酸液，用水清洗至中性；而后用24Na0H溶液浸泡48小时后，放尽碱液，用清水洗至中性待用。弱酸性阳离子交换树脂的简介与结构类型一、苯乙烯系离子交换树脂1、苯乙烯系磺酸型阳离子交换树脂。如将白球用浓硫酸处理，引入活性基团SOH,则可制得磺酸型阳离子交换树脂。2、苯乙烯系阴离子交换树脂。它的制造方法是先将聚苯乙烯氯甲基化，然后胺化。强碱性阴离子交换剂分I型和11型。I型是用三甲胺(CH3)3N胺化而得，II型则是用二甲基乙醇基胺(CH3)2NC2H40H胺化而得。I型的碱性比11型强，II型的交换容量比工型的大。如用仲胺或伯胺处理，则生成的是弱碱性阴离子交换树脂。离子交换树脂二、丙烯酸系离子交换树脂丙烯酸系树脂的基体是由丙烯酸甲(或甲基丙烯酸甲醋)和二乙烯苯共聚而成。1、丙烯酸系竣酸树脂。当将上述基体进行水解时，就可获得丙烯酸系梭树脂。梭酸型树脂是弱酸性阳离子交换剂。2、丙烯酸系阴离子交换树脂。当将上述基体用多胺进行胺化时,就可获得丙烯酸系阴离子交换树脂，这样制得的产品是弱喊性。由于它的每一个活性基团中有一个仲胺基和一个伯胺基，故其交换容量很大。离子交换树脂三、离子交换树脂的结构类型1、凝胶型树脂。用普通聚合法制成的离子树脂都是由很多不规定的网状高分子构成的，仿佛凝胶，故称凝胶型树脂。凝胶型树脂的孔眼由高分子链和交联剂相键合而形成，普通凝胶型树脂的孔眼孔径平均为l2nm,这些孔眼不是其原有的，而是当它浸人水中时,由于活性基团发生水化而显示出来的。这种树脂的缺点是，抗氧化性和机械强度差，易受有机物污染等。离子交换树脂2、大孔型树脂。大孔型树脂因其孔眼比凝胶型的大得多而得名,而大孔型的孔径在20-100nm以上。大孔型树脂实际上由很多小块凝胶型树脂构成，孔眼存在于这些小块凝胶之间。大孔树脂的交联度通常要比凝胶型树脂的大，由于这样可制得抗氧化性好和机械强度高的树脂。对于大孔树脂来说，由于其大孔中反应缓慢的过程。由于大孔型树脂中的孔大，离子交换反应的速度加快，而且能抗有机物的污染（由于被截留的有机物容易在再生时通过这些孔道除掉）。大孔型树脂的交换容量较低，再生时酸、碱的用量较大。
