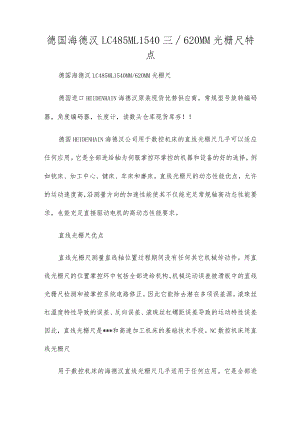

    德国海德汉LC485ML1540MM620MM光栅尺特点.docx

    德国海德汉LC485ML1540三620MM光栅尺特点德国海德汉LC485ML1540MM/620MM光栅尺德国进口HElDENHAIN海德汉原装现货优势供应商,常规型号旋转编码器,角度编码器,长度计,读数头仓库现货库存!德国HEIDENHAIN海德汉公司用于数控机床的直线光栅尺几乎可以适应任何应用。它是全部进给轴为伺服掌控环掌控的机器和设备的好的选择,例如铳床、加工中心、键床、车床和磨床。直线光栅尺的动态性能优点,允许的运动速度高,沿测量方向的加速性能使其不仅能充足常规轴高动态性能要求,也能充足直接驱动电机的高动态性能要求。直线光栅尺优点直线光栅尺测量直线轴位置过程期间没有任何其它机械传动件。用直线光栅尺的位置掌控环中包括全部进给机构。机械运动误差被滑板中的直线光栅尺检测和被掌控系统电路修正。因此它能除去潜在多项误差源。滚珠丝杠温度特性导致的误差、反向误差、滚珠丝杠螺距误差导致的运动特性误差因此,直线光栅尺是*和高速加工机床的基础技术手段。NC数控机床用直线光栅尺用于数控机床的海德汉直线光栅尺几乎适用于任何应用。它是全部进给轴为伺服掌控环模式的机器和设备的选择,例如铳床、加工中心、辕床、车床和磨床。直线光栅尺的动态性能优点,允许的运动速度高,沿测量方向的加速性能使其不仅能充足常规轴高动态性能要求,也能充足直接驱动电机的高动态性能要求。紧凑外壳直线光栅尺紧凑外壳的直线光栅尺设计用于安装空间有限的地方。假如测量长度较大和加速负荷较大,可能需要使用安装板或固定件。精度等级测量长度ML增量信号信号周期肯定位置值型号高安全性应用的式直线光栅尺5m3m70mm至2040mmEnDat2.2/22DQ011.C4151.C495S式位置测量?玻璃光栅尺5m3m70mm至2040mmIVpp;20UmEnDat2.222EnDat2.2/02DQOlFanuc05Mit03041.C415LC4851.C495S1.C495F1.C495M高重复精度的增量式直线测量?钢带光栅尺?小信号周期5m3m50mm至122OmmIVPp;4HmLF485增量式直线测量?玻璃光栅尺5Um3ym70mm至204OmmlVPp;20RnITTL;至Illm1.S487LS477标准外壳直线光栅尺标准外壳直线光栅尺突出特点是结构坚固、抗振本领强和测量长度大。读数头通过一个斜板连接安装架,因此允许垂直安装和水平安装,并具有相同的防护等级。精度等级测量长度ML增量信号信号周期肯定位置值型号高安全性应用的式直线光栅尺5um3um140mm至4240mmEnDat2.2/22DQ011.C115LC195S式位置测量?玻璃光栅尺5m3m140mm至4240mmIVpp;20mEnDat2.222EnDat2.2/02DQOlFanuc05Mit03041.C115LC1851.C195S1.C195F1.C195M大测量长度的式位置测量?钢光栅尺带5m440mm至28040mmlVpp;40mEnDat2.222EnDat2.2/021.C20IsinglesectionLC20Ipartskits1.C201scanningunit高重复精度的增量式直线测量?钢光栅尺带?小信号周期3m2m140mm至124OmnIlVpp;4mLF185增量式直线测量?玻璃光栅尺5m3m140mm至3040mmIVpp;20umTTL;至IUm1.S1871.S177大测量长度的增量式直线测量?钢光栅尺带5Um440mm至30040mm假如需要测量长度至72040mm,可按要求供给IVpp;40mLB382singlesection1.B382partskit1.B382scanningunit压力丈量仪表中的电测式仪表称为压力传感器。压力传感器普遍由弹性敏感元件和位移敏感元件构成。1.弹性敏感元件的作用是使被测压力作用于某个面积上并转换为位移或应变,然后由位移敏感元件或应变计转换为与压力成肯定关系的电信号。有时把这两种元件的功用集于一体,如压阻式传感器中的固态压力传感器。2,压力是消费过程和航天、航空、国防工业中的紧要过程参数,不只需求对它停止快速动态丈量,而且还要将丈量结果作数字化显现和记载。大型炼油厂、化工厂、发电厂和钢铁厂等的自动化还需求将压力参数远间隔传送,并恳求把压力和其他参数,如温度、流量、粘度等一同转换为数字信号送入计算机。3,压力传感器是极受重视和开展疾速的一种传感器。压力传感器的开展趋向是进一步进步动态响应速度、精度和牢靠性以及完成数字化和智能化等。常用压力传感器有电容式压力传感器、变磁阻式压力传感器、霍耳式压力传感器、光纤式压力传感器、谐振式压力传感器等。精度等级测量长度增量信号信号周期型号紧凑型10m70mm至1040mmlVpp;20mLS388C10m70mm至1040mmTTL,20mLS328C标准型IOumMOmm至3040mmlVpp;20mLS688C10ml40mm至3040mmTTL,20mLS628C1.R变送器的种类很多,用在工控仪表上面的变送器重要有温度变送器,压力变送器,流量变送器,电流变送器,电压变送器等等。L变送器相当于一个信号放大器。我们用的AC220V变送器供给应传感器DClOV桥压,然后接受反馈的信号,放大,输出一个OV-IOV电压或电流信号。也有DC24V的小型的变送器和传感器差不多大,有时候会装在一起。通常来说,变送器是给传感器供给电源,和放大信号的。而传感器只是采集信号,例如应变片把位移信号变成电阻信号。当然也有不用电源的传感器,如热电偶、压电陶瓷,这种的通常拿来就用了。我们用过不同种型号的压力传感器,但是变送器差不多没换过,压力传感器是检测压力信号的,一般指一次表,压力变送器是把一次表和二次表合在一起的,并把检测到的信号转换成标准的420、020毫安或05V、OlOV的信号,你可以这样形象地理解:传感器是把传过来的“感觉”一下,变送器呢不仅感觉到了,而且“变成”标准的信号再“送”出去。精度等级测量长度增量信号信号周期型号DIADUR刻线的玻璃光栅尺10m70mm至470mmTTL;20mLS1679标准光栅尺海德汉光栅尺型号呈现:德国海德汉光栅尺LC483ID55764941德国海德汉光栅尺LC4838205.0EnDat0210DB0MS14.lVpp7C01AE33255764958德国海德汉光栅尺LC4833205.0EnDat02100DM0MS14.lVpp7C01.2255765406德国海德汉光栅尺LC48313405.0EnDat0210DB0MS14.lVpp7C01AE33255764946德国海德汉光栅尺LC48511405.0EnDat02.10.0014A0MS14LZ.IVppOl.德国海德汉光栅尺LC4855203.0EnDat02.5.00012A0MS14LZ.IVppOl.德国海德汉光栅尺LC483ID55765466德国海德汉光栅尺LC4835nmML420mmID55764808德国海德汉光栅尺LC483ID55765411德国海德汉光栅尺LC485ID68968054紧凑外壳的直线光栅尺重要用于安装空间有限的地方。假如测量长度较大和加速负荷较大,可能需要使用安装板或固定件。标准外壳直线光栅尺的特点是结构坚固、抗振本领强和测量长度大。读数头通过一个斜板与安装架连接,因此允许安装板在垂直位置安装和水平位置安装,并具有相同的防护等级。封闭式直线光栅尺海德汉公司的封闭式直线光栅尺能有效防尘、防切屑和防飞溅的切削液,是用于机床的理想选择。精度等级2m测量步距至0,001m测量长度至30m安装简单、快捷安装公差大能承受大加速度载荷抗污染本领强封闭式直线光栅尺有标准光栅尺外壳- 用于振动猛烈的应用- 测量长度30m紧凑光栅尺外壳- 用于有限安装空间应用- 测量长度1240mm,假如用安装板或紧固件,测量长度204Omm海德汉封闭式直线光栅尺的铝外壳有效保护光栅尺、读数头和导轨,避开其受灰尘、切屑和切削液的影响。自动向下压的弹性密封条保持外壳密封。读数头沿光栅尺的小摩擦力导轨运动。读数头通过一个联轴器与外部安装架连接,联轴器可以补偿光栅尺与机床导轨间不可避开的对正误差。海德汉光栅尺线位移传感器的安装比较快捷,可安装在机床的不同部位。一般将主尺安装在机床的工作台(滑板)上,随机床走刀而动,读数头固定在床身上,尽可能使读数头安装在主尺的下方。其安装方式的选择必需注意切屑、切削液及油液的溅落方向。假如由于安装位置限制必需采纳读数头朝上的方式安装时,则必需加添辅佑襄助密封装置。另外,一般情况下,读数头应尽量安装在相对机床静止部件上,此时输出导线不移动易固定,而尺身则应安装在相对机床运动的部件上(如滑板)。海德汉HEIDENHAIN封闭式直线光栅尺NC数控机床用直线光栅尺(常规型号常年库存,备货充分)海德汉光栅尺线位移传感器安装基面安装光栅尺传感器时,不能直接将传感器安装在粗糙不平的机床身上,更不能安装在打底涂漆的机床身上。光栅主尺及读数头分别安装在机床相对运动的两个部件上。用千分表检查机床工作台的主尺安装面与导轨运动的方向平行度。千分表固定在床身上,移动工作台,要求达到平行度为O.111三100Onlm以内。假如不能达到这个要求,则需设计加工一件光栅尺基座。HEIDENHAIN海德汉光栅尺直线光栅尺现货供应商(您身边的牢靠渠道服务商)海德汉光栅尺LC493F式直线光栅尺,测量步距为0.1?m(辨别率达0.005?m),单场扫描精度高和移动速度快,适用于安装空间有限处;海德汉光栅尺LC493M式直线光栅尺,测量步距为0.1?m(辨别率达0.005?m),单场扫描精度高和移动速度快,适用于安装空间有限处;海德汉光栅尺LC183式直线光栅尺,测量步距为0.1?m(辨别率达0.005?m),单场扫描精度高和移动速度快,能承受高振动频率,支持水平安装;海德汉光栅尺LC483式直线光栅尺,测量步距为0.1?m(辨别率达0.005?m),单场扫描精度高和移动速度快,适用于安装空间有限处;海德汉光栅尺LF183C增量式直线光栅尺,测量步距为0.1?m,单场扫描精度高,温度特性接近钢材和铸铁,能承受高振动频率,支持水平安装;海德汉光栅尺LF481C增量式直线光栅尺,测量步距为0.1?m,单场扫描精度高,温度特性接近钢材和铸铁,适用于安装空间有限处;海德汉光栅尺LF481增量式直线光栅尺,测量步距为0.1?m,单场扫描精度高,温度特性接近钢材和铸铁,适用于安装空间有限海德汉光栅尺LS177C增量式直线光栅尺,测量步距为0.5?m,具有确定温度特性,能承受高振动频率,支持水平安装,单场扫描;海德汉光栅尺LS187C增量式直线光栅尺,测量步距为0.5?m,具有确定温度特性,能承受高振动频率,支持水平安装,单场扫描;海德汉光栅尺LS328C用于手动机床的增量式直线光栅尺;海德汉光栅尺LS378C用于手动机床的增量式直线光栅尺;海德汉光栅尺LS388C用于手动机床的增量式直线光栅尺;海德汉光栅尺LS477C增量式直线光栅尺,测量步距为1?m和0.5?m,具有确定温度特性,适用于安装空间有限处,安装板安装简单;海德汉光栅尺LS487C增量式直线光栅尺,测量步距为0.5?m,适用于安装空间有限处,单场扫描;海德汉光栅尺LS628C增量式直线光栅尺,测量步距为10?m和5?m,内置导轨,通过连接杆支持大安装公差;海德汉光栅尺LS688C增量式直线光栅尺,测量步距为10?m和5?m,内置导轨,通过连接杆支持大安装公差;海德汉光栅尺LS1679增量封闭式直线光栅尺,内置无摩擦滚珠导向,钢杆上用滚珠轴承,通过连接杆支持大安装公差;海德汉光栅尺LB382C测量长度3040mm(单段光栅尺壳),增量式直线光栅尺,测量步距为0.1?m,单场扫描精度高和移动速度快,支持水平安装,可供给镜像结构版本;海德汉光栅尺LC193F式直线光栅尺,测量步距为0.1?m(辨别率达0.005?m),单场扫描精度高和移动速度快,能承受高振动频率,支持水平安装;海德汉光栅尺LC193M式直线光栅尺,测量步距为0.1?m(辨别率达0.005?m),单场扫描精度高和移动速度快,能承受高振动频率,支持水平安装;海德汉光栅尺LB271大测量长度增量式直线光栅尺,测量步距为5?m,支持水平安装;HEIDENHAIN海德汉光栅尺原装原厂,质保一年,常用型号列举:德国海德汉光栅尺LC4835nmML170mmID557650ZZ德国海德汉光栅尺LC4832705.0EnDat0210DB0MS14.lVpp7C01.3255764905德国海德汉光栅尺LC48315405.0EnDat02100DM0MS14.lVpp7C01.2455765432德国海德汉光栅尺LC4854205.0EnDat02.100.014A0MS14LZ.IVppOl.德国海德汉光栅尺LC48512405.0EnDat02.100.012A0MS14LZ.IVppOl.德国海德汉光栅尺LC485EnDat02ML670mmID68967813德国海德汉光栅尺LC4834705.0EnDat0210DM0MS14.lVpp7C01.3255764709德国海德汉光栅尺LC485820德国海德汉光栅尺LC485EnDat02ML1640mmID68968028德国海德汉光栅尺LC48310nmML320mmID55764931
