一种开关电源软启动电路及开关电源软启动方法.docx

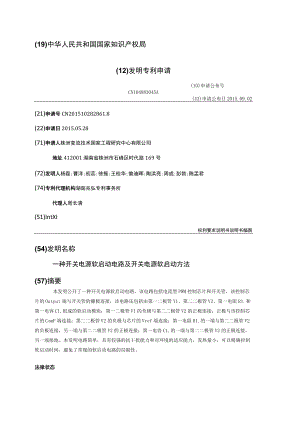

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN104883045A(43)申请公布日2015.09.02(21)申请号CN201510282861.8(22)申请日2015.05.28(71)申请人株洲变流技术国家工程研究中心有限公司地址412001湖南省株洲市石峰区时代路169号(72)发明人杨磊;曹洋;初蕊;徐振;王桂华;曾迪晖;陶洪亮;周成;彭勃;陈孟君(74)专利代理机构湖南兆弘专利事务所代理人周长清(51)IntXI权利要求说明书说明书幅图(54)发明名称一种开关电源软启动电路及开关电源软启动方法(57)摘要本发明公开了一种开关电源软启动电路，该电路包括电流型PWM控制芯片和开关管，该控制芯片的Output端与开关管的栅极连接，该电路还包括由第一二极管Y1、第二二极管V2、第一电阻R1.和第一电容C1.组成的软启动模块；第一二极管VI的负极与第二二极管V2的正极连接，正极与该控制芯片的ComP端连接；第二二极管V2的负极与芯片的Vref端连接：第一电阻R1.的一端与第二二极管V2的负极连接，另一端与第二二极管V2的正极连接；第一电容C1.的一端与第二二极管V2的正极连接，另一端接地。本发明电路简单，具有较强的抗干扰能力和对环境的适应能力，发热量小，可以精确控制软启动时间，避免了常规的软启动电路的局限性。法律状态法律状态公告日法律状态信息法律状态2015-09-02公开公开2015-09-02公开公开2015-09-30实质审查的生效实质审查的生效2015-09-30实质审查的生效实质审查的生效2018-09-28发明专利申请公布后的驳回发明专利申请公布后的驳回权利要求说明书一种开关电源软启动电路及开关电源软启动方法的权利要求说明书内容是请下载后查看说明书一种开关电源软启动电路及开关电源软启动方法的说明书内容是.请下载后查看
