文昌市潭牛镇污水处理设施及配套管网工程环评报告.docx

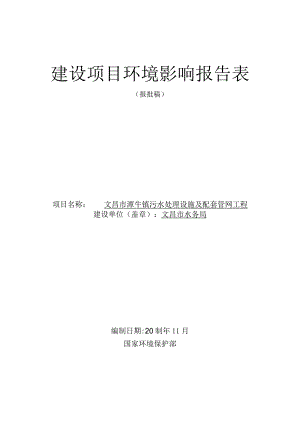

建设项目环境影响报告表（报批稿）项目名称：文昌市潭牛镇污水处理设施及配套管网工程建设单位（盖章）：文昌市水务局编制日期:20制年11月国家环境保护部建设项目环境影响报告表编制说明建设项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。1 .项目名称指项目立项批复时的名称，应不超过30个字（两个英文字段作一个汉字）。2 .建设地点指项目所在地详细地址，公路、铁路应填写起止地点。3 .行业类别按国标填写。4 .总投资指项目投资总额。5 .主要环境保护目标指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等,应尽可能给出保护目标、性质、规模和距厂界距离等。6 .结论与建议给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。7 .预审意见由行业主管部门填写答复意见，无主管部门项目，可不填。8 .审批意见由负责审批该项目的环境保护行政主管部门批复。建设项目基本情况项目名称文昌市潭牛镇污水处理设施及配套管网工程建设单位文昌市水务局法人代表通讯地址海南省文昌市文城镇人民政府政务服务中心综合办公楼二楼联系电话19传真/邮政编码571300建设地点潭牛镇区东南侧，华侨农场西侧Ikm处（N:19°41'38.08"，E:IIOo”38.83”）立项审批部门文昌市发展和改革委员会批准文号文发改审批2018254号建设性质新建行业类别及代码D4620污水处理及再生利用占地面积（平方米）4767绿化面积（平方米）总投资（万元）23851.82环保投资（万元）140环保投资所占比例%0.59评价经费（万元）预期投产日期工程内容及规模：一、项目由来为了改善和保护环境、提高人民群众健康水平、保障社会安定团结的目标，国务院出台了一系列的环保措施，来缓解国家面临的环境压力，保障居民健康生活。“十三五”规划对全国主要污染物排放总量控制提出了明确的要求，给各省下达了明确的减排指标，海南省亦紧随国家建设步伐，加强环境治理工作，取得了良好的经济效益和社会效益。根据关于印发海南省水污染防治行动计划实施方案的通知的要求，到2025年所有市县和重点镇必须具备污水收集处理能力，实现建成区污水全收集、全处理，以及污泥无害化处理处置率应达到90%以上。2016年7月22日水务厅召开的全省建制镇污水处理设施建设推进会，要求到2018年底全省要实现18个市县196个建制镇的生活污水处理设施全覆盖。目前潭牛镇镇区现状人口5680人，华侨农场场部1507人，根据规划资料，文昌市潭牛镇总体规划修编（2010-2030）规划至2030年潭牛镇城镇人口39000人，海南省文昌华侨农场控制性详细规划规划2030年华侨农场总人口54000人。潭牛镇镇区、企堆、大庙村由北山水厂管网延伸供水，二公堆等村庄由东路水厂管网延伸供水。据潭牛镇区供水管理员了解，潭牛镇镇区约90%的居民由北山水厂供水，少数采用井水，现潭牛镇镇区居民平均日用水量为450m3d0华侨农场场部现状给水水源主要为北山水厂，部分为地下水，在十字路口东北不远设有水塔，供给场部用水，据场部提供资料，华侨农场场部平均日供水量约为200m3d°潭牛镇镇区未建设污水处理设施及污水收集管网，主干道两边分别已建有雨水沟，沿线的居民生活污水通过雨水沟或污水暗沟排放至周边的农田或树林,部分污水最终流向文教河。华侨农场场部现状无污水管网及污水处理设施，雨污混流，直接排入周边水体。随着城乡一体化建设快速发展，居民生活水平的提高，排水量日益增加，排水基础设施建设和经济发展的矛盾将会凸显。为了改善镇区水体水质，积极响应国家及省政府保护环境的号召，确保如期完成省“建制镇”污水处理项目建设目标，实现污水集中统一处理，解决污水无序排放造成河湖水质的恶化问题，保护水生态环境，强化“建制镇”基础设施建设，营造良好的投资环境，为人民群众提供良好的人居生活环境，文昌市人民政府决定建设“建制镇”污水处理项目。“建制镇”污水处理项目属于减排项目，项目的建设将大大减少污染物排放总量，减轻对项目区周边水域水质的影响，有效的改善当地的水环境质量，增强区域环境的承载能力，使水资源得到可持续利用，满足经济社会的可持续发展，具有显著的环境效益和社会效益。因此，需在潭牛镇新建一座污水处理厂以解决潭牛镇地区发展而产生的污水处理问题。由省、县政府财政拨款投资23851.82万元在文昌市潭牛镇（华侨农场）及新桥墟各建设一座污水处理厂，潭牛镇（华侨农场）污水处理厂：近期日处理900m3d,远期扩建至20000m3d,新桥墟污水处理厂：近期日处理100m3d,远期扩建至500m3d°但由于新桥墟原定厂址占用部分基本农田，暂无法实施，经与建设单位确定，取消该工程新桥墟建设内容，将其纳入村级污水处理项目，后期实施。依据海南省水务厅海南省发展和改革委员会海南省住家和城乡建设厅关于印发海南省乡镇污水处理设施建设指导意见（试行）的通知调整污水定额，潭牛镇区近期污水建设规模调整为800m3d,远期规模调整为1.5万m3do本次评价规模为800m3do主体工艺发生变化，由原有的“JBR生物反应池（一体池）+絮凝沉淀池（除磷池）十次氯酸钠消毒”改成“（A?/O（MBBR）+沉淀）一体化污水处理设备+混凝过滤+消毒”。潭牛镇厂址位于镇区东南侧,华侨农场西侧Ikm处（NJ9o438.08,EJ10o44-38.83"）,现状是成片鱼塘，占地约为43.06亩，主要服务范围为潭牛镇镇区（含潭牛村、志立美、青云坡、白水塘、龙堆村）、华侨农场。该项目的建设将解决制约潭牛镇地区发展的水环境污染问题，能够更好地促进文昌市潭牛镇的经济发展，满足当地人民的生活需要，为居民和投资者创造良好的居住和投资环境。根据中华人民共和国环境保护法、中华人民共和国环境影响评价法、中华人民共和国国务院第286号令建设项目环境保护管理条例等相关法律法规要求，该建设项目应进行环境影响评价。根据建设项目环境影响评价分类管理名录，该项目属于“城市基础设施”类别中“生活污水集中处理”类，日处理量在10万m3d内，应编制报告表。建设单位文昌市水务局委托海口志晟远环境咨询有限公司承担“文昌市潭牛镇污水处理设施及配套管网工程”的环境影响评价工作。我公司接到任务后，立即组织环评人员，赴项目现场进行了详实的踏勘和考察，结合项目所在区域规划要求及其环境的具体情况，按照环境影响评价工作程序编制了本项目环境影响报告表。二、项目基本情况1、项目名称：文昌市潭牛镇污水处理设施及配套管网工程2、建设单位：文昌市水务局3、建设性质：新建4、建设地点：潭牛镇镇区东南侧，华侨农场西侧Ikm处（砧19。438.08”，EJ10o44,38.83"）<>5、占地面积：项目总占地43.06亩，其中污水处理厂近期占地4767m2,约7.15亩。6、总投资:23851.82万元。7、劳动定员及工作制度：本项目劳动定员4人，管理人员为厂长，实行常白班工作制度，每天工作8小时。生产人员为污水厂运行人员，专业技术人员为技术员和维修人员。8、服务范围：潭牛镇镇区（含潭牛村、志立美、青云坡、白水塘、龙堆村）、华侨农场。9、处理规模：目前本污水处理厂正在筹备近期建设，污水处理量为800m3do远期扩建至15000m3d0本次评价得规模为为800m3do10、污水处理工艺：(A2/O+MBBR)工艺。11、消毒工艺：次氯酸钠消毒法。12、污泥处理工艺：统一送至污泥处理集中点集中处理。13、除臭工艺：离子除臭法。14、征地及拆迁：潭牛镇区污水处理厂占地总面积为28710n约43.06亩，其中近期占地4767n,约7.15亩，厂区按远期面积进行征地，提升泵站占地约100n?,约0.15亩，厂区外道路占地约87211约1.31亩，本次建设污水处理厂、泵站及厂区外道路属于永久占地，征地总面积约为44.52亩。厂区所在地现状为鱼塘，结合谭牛镇区发展规划，经相关部门确定，该地块可用于污水处理厂厂区用地。本工程污水处理厂及管线所在位置均没有建筑物，因此未涉及到拆迁问题。15、项目主要建设内容：本项目建设内容为：一座污水处理设施，配套管网，一座一体化泵站具体如下：(1)污水处理厂项目污水处理厂位于潭牛镇镇区东南侧，华侨农场西侧Ikm处，占地面积为4767m2,设计规模为近期日处理800m3d,远期扩建至15000m3d城镇污水处理厂，本次评价规模为800m3do污水处理工艺为(A2/O+MBBR)工艺，主要建设格栅渠及调节池、A2O(MBBR填料)生物反应池、混凝过滤池、消毒池、储泥池、办公楼、综合车间等构筑物。(2)污水管网项目污水管网总长度为64.32km。污水管网按远期一次性建设，设计污水主干管由北往南敷设，保留镇区已建的排水暗沟作为雨水沟，道路两侧新建污水管网收集生活污水，并完善接户管道。污水管道附属构筑物设有检查井、跌水井、沉泥井、溢流井等。(3)污水提升泵站项目污水提升泵站位于潭牛镇镇区西侧，占地面积约100n?(约0.15亩)，设计收集范围为潭牛镇镇区北侧污水，提升泵站近期规模约300m3d,远期规模为1500m3d,本次评价规模为300m2d0泵站按远期一次建成，水泵按近期配备。拟定泵站厂址周围地质稳定，排水、供电及交通均方便，具备建设条件。本项目组成一览表如下:表1本项目组成一览表项目名称建设内容及规模单位数量备注提升泵站工程木工程泵站采用一体化泵站，泵站筒体由厂家选型预制，筒体材料为玻璃钢，泵体净空直径D=2.0m,深H=7.0m,泵站中途提按远期一次建成，水泵按近期(300m3d)配备。设计近期座升泵采用2台污水潜水泵，1用1备，单台水泵参数为：Q=29m3h,H=10m,P=3kW。远期更换水泵，并增加1台水泵。1建筑按泵站内配备通风设施及有毒有害气体检测装置。远期建粗格栅粗格栅栅条间隙：b=10mm;粗格栅栅条宽度：10mm；过栅设、设备及调节流速：v=0.6ms;调节池停留时间：5.0h；调节池有效水深：座按近期池H=2.2m0调节池有效容积：V=80024×5=166.67m格栅及调节池平面尺寸：L×B=19.0m×5.4mo1安装主体A2zO(MBBR)一体化处理设备近期设计流量：800m3d,污泥浓度MLSS：35gL,厌氧区停留时间：2.6h,缺氧区停留时间：3.1h,好氧区停留时间：11.4h,消化液回流比：200%250%,污泥回流比：70%,表面负荷=0.93m2h,厌氧/缺氧箱体尺寸：L×B×H=12.0m×3.0m×3.0m,2个好氧(MBBR)箱体尺寸：L×B×H=12.0mX3.0m×3.0m,4个二沉池箱体尺寸：LXBXH=I2.0mX3.0mX4.5m,1个厌氧潜水搅拌机：D=220mm,r=960rpm,N=0.37KW,2套盘式曝气装置：D200,有效服务面积:0.3-0.8m2,标准通气量：1.5-4.5m3h,阻力损失:2.3-2.6KPa,氧利用率：25%,动力效率：4-6Kgo2kw.h,260套混合液潜水泵：Q=75m3h,H=10m,N=3.7KW,2台污泥回流泵：Q=35m,H=7m,N=1.5KW,4台，2用2备污泥排放泵：Q=35m½,H=10m,N=1.5KW,4台，2用2备三角出水堰：H=250mm,6=3mm,L=2500mm,含堰板连接件，8套斜管填料：035,H=860,36m2座1建筑按远期建设、设备按近期安装-L程中间池日平均流量Q=800nd,有效水深2.5m。采用钢筋碎结构，尺寸：LXBXH=6.0mx3.0mx3.0m个1清水消毒池设备按近期规模配备8OOm3d,占地面积为12n?,埋深为2.50m,采用钢筋碎结构，有效水深L5m,配有一台反冲水洗泵。个1储泥池日平均流量Q=8OOmVd=33.3m3h,钢筋碎结构，尺寸：座1L×B×H=5.0m×4.0m×3.3m提升井日平均流量：Q=800m3d=33.3m3h尺寸：LXBXH=5.00mx4.00mx3.50m土建按辅办公及附办公及附属设施为仪表间、加药间、配电间、中控室、值班远期建助属设施配室。仪表间、加药间及加氯间合建建筑面积为7211配电间5设，设备工备间、中控室及值班室合建，建筑面积为8411A按近期程安装除臭一体化设备离子除臭一体化设备1台。台1新建公用工程供水工程市政供水/依托排水工程雨污分流：厂区内雨水采用管道排放系统，雨水经管道自流排入厂区外的排洪干渠。生活污水包括厕所、化验室等排水，生产废水包括冲洗水（污泥脱水间等）、构筑物上清液，污水由厂区排水管道收集后进入细格栅渠内,经过本厂站处理工艺处理后达标排放。项1/供电工程市政供电/依托通信工程厂区值班室内安装座机电话，满足日常生产管理和应急通信需要项1新建道路工程路采用二级到三级范围内，路面采用18Cm厚C30水泥混凝土，道路两侧种植灌木绿化。项1新建环保工程废水废水包括生活污水、构筑物清洗放空和反冲洗废水等。进入污水处理并处理达标排入厂区东侧新建生态池进一步处理，出水部分回用农田灌溉，部分回用道路及绿地浇洒，剩余尾水排放至来龙沟项1/废气主要废气为预处理段和污水处理段的臭气，经离子除臭，废气净化设备净化后无组织排放。项1/固废包括员工的生活垃圾、格栅截留物、沉砂、剩余污泥等，生活垃圾、脱水后的栅渣及沉砂交由环卫部门处理；剩余污泥放置污泥池暂存，定期用吸粪车外运附近正常运行的污水处理厂处理。项1/管网工程污水管网污水管总长6432km,污水管道附属构筑物设有检查井、跌水井、沉泥井、溢流井等。m/按远期建设。表2主要工艺设备清单表序号名称规格单位数量材质备注1污水提升泵Q=45m3h,H=9m,N=2.2kW2钢一用一备，调节池内2潜水搅拌机n=740rmin,N=2.2kW台2钢调节池内3混合液潜水泵Q=75m3h,H=10mN=3.7kW台2钢MMBR生物反应池内4厌氧潜水搅拌机n=960rmin,N=0.37kW套2钢5污水回流泵Q=35m3h,H=7mN=1.5kW台4钢二沉池内6污水排放泵Q=35m3h,H=10mN=1.5kW台4钢二沉池内7反洗风机Q=3.57m3min,N=7.5KW台1铸铁过渡器内8反冲洗水泵Q=90ts,H=18mN=IlkW台1钢9曝气风机Q=5.83m3min,H=39.2KPaN=7.5kW台2钢10污水提升泵Q=34m3h,H=21mN=5.5kW台2钢一用一备，提升井内11搅拌机2000x1000x1200,N=0.55kW台1钢加药间内12PAC计量泵Q=0-200Lh,H=40mN=0.37kW台2钢加药间内13次氯酸钠投加泵Q=0-60Lh,H=40mN=0.18kW台2钢加氯间内14一体化自动加药装置2400x1OOOx1200,N=0.25kw台1不锈钢PP加药间内15PAM投加泵Q=90Lh,H=40mN=0.25kW台2钢加药间内16离子除臭套1序号名称规格单位数量材质备注1污水提升泵Q=45m3h,H=9m,N=2.2kW台2钢一用一备，调节池内2潜水搅拌机n=740rmin,N=2.2kW台2钢调节池内3混合液潜水泵Q=75m3h,H=10mN=3.7kW台2钢MMBR生物反应池内4厌氧潜水搅拌机n=960rmin,N=0.37kW套2钢5污水回流泵Q=35m3h,H=7mN=1.5kW分4钢二沉池内6污水排放泵Q=35m3h,H=I0mN=1.5kW台4钢二沉池内7反洗风机Q=3.57m3min,N=7.5KW台1铸铁过游器内8反冲洗水泵Q=90ts,H=18mN=IlkW台1钢9曝气风机Q=5.83m3min,H=39.2KPaN=7.5kW台2钢10污水提升泵Q=34m3h,H=21mN=5.5kW台2钢-用一备，提升井内11搅拌机2000x1000x1200,N=0.55kW分1钢加药间内12PAC计量泵Q=0-200Lh,H=40mN=0.37kW台2钢加药间内13次氯酸钠投加泵Q=0-60Lh,H=40mN=0.18kW台2钢加氯间内14一体化自动加药装置2400xlOOOxl200,N=0.25kw台1不锈钢PP加药间内15PAM投加泵Q=90Lh,H=40mN=0.25kW台2钢加药间内16离子除臭套1表3污水管网管材、工程量统计表序号名称规格单位数量材料备注1PE管dn225m60PE泵站出水压力管道2PE管dnl60m6670PE厂区尾水排放压力管3球墨铸铁管DN600m520球墨铸铁埋深4.5m4双壁波纹管（HDPE）dn500m1250HDPE埋深4.5m5双壁波纹管（HDPE）dn400m2781HDPE埋深3.0m6双壁波纹管（HDPE）dn315m21041HDPE埋深3.0m7双壁波纹管（HDPE）dn225m32000HDPE支管及接户管，埋深1.5m8小计m643229污水检查井I000座1581钢能钢筋险，含防坠落装置10矩形小方井700mmx700mm座962钢碎钢筋碎，含防坠落装置11新建化粪池2m3座600玻璃钢12改造化粪池座414清洗、增加地板并做防渗处理13拆除及恢复混凝土路m22682516、辅助及公用工程建筑及结构：新建仪表间、加药间、配电间、中控室、值班室。仪表间、加药间及加氯间合建建筑面积为72n?,配电间、中控室及值班室合建，建筑面积为84m2。电气及自动化：污水处理厂供电电源由附近市政IOkV电源供电。由于业主暂未向当地供电局申请本工程的供电方案,经现场初步勘查,厂区IOkV电源拟从附近IOkV市政电网通过T接的方式由YJV22-10kV-370m?电缆直埋引入配电间干式变压器，厂区IOkV供电线路长度暂按0.5km估算电源外线工程投资。考虑到远期用电负荷等级为二级,故厂区低压母线按远期设计，变压器暂按近期配置,远期增容,更换变压器。同时预设发电机房,发电机容量按近期考虑选用48kW移动式柴油发电机,发电机房预留远期位置。潭牛镇污水处理厂电气设备均为380/22OV的低压电气设备，计算负荷补偿前采用低压集中无功自动补偿方式，功率补偿为20kVar,补偿后为58.26kVA,无功补偿后功率因数为0.95,可满足供电局要求，选用变压器的容量为80kVA100.4kV干式变压器一台，室内安装,变压器负荷率为73%。潭牛镇一体化泵站用电负荷定性为三级，故一体化泵站采用一路电源供电，电源从附近380V低压市政电源供电。根据初步现场勘查，一体化泵站低压供电线路距离暂按20Om架空线路估算。潭牛镇提升泵站用电负荷计算负荷约10.0KVA；设备均为低压(380/220V)负荷。防雷接地：据防雷规范要求，厂内建筑物、泵站均按第三类防雷建筑物考虑防雷设计，在建筑物屋顶设接闪带作防直击雷保护，引下线利用柱内钢筋，并充分利用建筑物基础钢筋等作自然接地体。厂内各主要设备及金属构件就近与接地装置作等电位连接并按防雷规范要求采取相应措施作防感应雷保护。按照接地规范要求。低压系统采用TN-S接地系统，所有电气设备金属外壳均作接地保护。电气设备、PLC自控系统接地与防直接雷和防感应雷接地共用接地装置，组成共用接地系统，要求接地电阻WlQ消防：根据本厂厂区地势、风向、各种管线、道路的进出条件、工艺流程及环境要求，按照设施功能分为两个区，即：综合管理区和生产区，并在各小区之间采用道路、绿化相隔。厂区设有室外消火栓；在火灾危险性较大的场所设置安全标志及信号装置，在污水处理场内各类介质管道应刷相应的识别色。污水处理厂厂内主要车行道宽6.0m,车行道转弯半径等于6m,污水处理厂设1个出入口，与厂外道路相连，满足消防车对道路的要求。厂内所有建、构筑物至少有一个长边面向道路，其防火间距均可满足建筑设计防火规范（GB50016-2014）的要求。厂区给排水：给水：厂区内用水由市政给水管提供。自污水厂外市政给水管上引入ClnllOPVC-U给水管，厂内办公生活给水管采用dn50管道布置，根据污水厂平面布置中所确定的用水点位置，将给水管按树枝状相结合的方式布置。从市政供水管网接管进厂区，给消火栓供水，消火栓采用低压给水系统，厂区配备一个消火栓。排水：厂区设计采用雨污分流制。厂区内雨水采用管道排放系统，雨水经管道自流排入厂区外的排洪干渠。生活污水包括厕所、化验室等排水，生产废水包括冲洗水（污泥脱水间等）、构筑物上清液，污水由厂区排水管道收集后进入细格栅渠内，经过本厂站处理工艺处理后达标排放。17、项目进出水水质（1）进水水质：本项目服务范围内所收集的主要是镇区内的酒店、餐饮、娱乐、学校等服务设施及居民生活过程中排放的污水，规划采用单独排放，通过市政污水管道进入污水处理设施。本次工程根据参照文城污水处理厂一期和海南省已建污水处理厂进水水质后，确定文昌市潭牛污水处理设施进水水质如下表4。表4生活污水进水水质设计表（mgL）项目BOD5(mg/L)CODCr(mg/L)SS(mg/L)TN(mg/L)NH3-N(mg/L)TP(mg/L)指标12020020025155（2）出水水质：根据本项目的尾水排放标准政策和受纳水体实际情况，设计出水水质需满足城镇污水处理厂污染物排放标准（GB189182002）最高日允许排放值中的一级A排放标准，由于尾水主要用于灌溉，因此还需满足农田灌溉用水水质基本控制项目标准值。祥见下表5、6o表5最高日允许排放值最高日允许排放浓度（日均值）mg/L序号基本控制项目-一级处理标准A级标准B级标准1化学需氧量CODcr50602生化需氧量（BoD5）IO203悬浮物（SS）10204动植物油135石油类I36阴离子表面活性剂0.517总氮（以N计）15208氨氮（以N计）5(8)8(15)9总磷0.5110色度（稀释倍数）303011PH6-912粪便大肠杆菌（个/L）IO3IO4表6农田灌溉用水水质基本控制项目标准值序号项目类别作物种类水作旱作蔬菜1五日生化需氧量mg/L<6010040a,15b2化学需氧量mg/L150200100a,60b3悬浮物mg/L8010060a,15b4阴离子表面活性剂mg/L5855水温C356PH5.5-8.57全盐量mg/L<IoOOC（非盐碱土地区），200OC（盐碱土地区）8氯化物mg/L<3509硫化物mg/LI10总汞mg/L0.00111镉mg/L<0.0112总神mg/L0.050.10.0513铭（六价）mg/L<0.114铅mg/L<0.215粪大肠菌群（个/100mL）400040002000a,1000b16蛔虫卵数（个/L）22a,Iba加工、烹调及去皮蔬菜，b生食类蔬菜、瓜类和草本水果。C具有一定的水利灌排设施，能保证一定的排水和地下水径流条件的地区，或有一定淡水资源能满足冲洗土体中盐分的地区，农田灌溉水质全盐量指标可以适当放宽。综合表5、表6可得，尾水满足城镇污水处理厂污染物排放标准（GB189182002）最高日允许排放值中的一级A排放标准后，即可满足农田灌溉用水水质基本控制项目标准值，因此出水水质确定为：表7设计出水水质指标项目BOD5(mg/L)CODcr(mg/L)SS(mg/L)NH3-N(mg/L)TN(mg/L)TP(mg/L)指标<10<50<10<5<15<0.5污水处理厂进出水水质及处理程表8污水歹度见下表：b理厂污染物设计去除率指标类别BOD5CODtrSSTNNH5-NTP设计进水水质（mgL）12020020025155设计出水水质（mgL）<105010<1550.5处理程度（）>91.67>75.00>95.00>40.00>66.67>90.00三、配套管网工程1、管网工程规模按照文昌市东阁、东郊、昌洒、翁田、潭牛、重兴、冯坡镇污水处理设施及配套管网工程可行性研究报告（昆明勘测设计研究院有限公司），项目管线实施按远期管道口径规模一次到位，按照现状已建道路范围铺设，管道大小口径按近期流量达到不淤流速控制。2、管道布设方案潭牛镇区污水处理厂位于镇区东南侧，华侨农场场部西侧，镇区地势标高在18m-23r11o新建污水管总长64.32km,主要管道管径范围为DN400DN6000设计污水主干管由北往南敷设，保留镇区已建的排水暗沟作为雨水沟，道路两侧新建污水管网收集生活污水，并完善接户管道。由于镇区整体地势较为平缓，设计在镇区中新建一座中途提升泵站，提升至附近检查井，最终送至新建污水处理厂。污水处理厂污水经沿331乡道及进入泰山水库道路敷设的尾水管道（总长约561Im）排入来龙沟。见附图7。尾水排放管采用DN300的PElOo管。3、管材及其他按照文昌市东阁、东郊、昌洒、翁田、潭牛、重兴、冯坡镇污水处理设施及配套管网工程可行性研究报告（昆明勘测设计研究院有限公司），污水管道流量按远期规模一次性设计，管材采用HDPE双壁波纹管，弹性橡胶圈接口，砂石基础。由于污水管道大多沿道路敷设，经过计算，管道坡度大部分随道路坡度，在部分倒坡地区，管道采取最小坡度3%。，管道连接采取管顶平接。检查井通常设在管道交汇、转弯、管道尺寸改变或坡度改变、跌水等处，以及相隔一定距离的直线管段上。直线管段设置间距按室外排水设计规范（GB50014-2006,2016年版）执行。井体尺寸根据管径不同按国标06MS201图集选用。井盖采用铸铁材料。井内设置防坠网。直线管段检查井的最大间距根据室外排水设计规范（GB50014-2006）（2016年版）中的4.2.2的规定取值。检查井在直线管段的最大间距应根据疏通方法等具体情况确定。每隔一定的距离，设置一座沉泥井，主要是将污水中泥土等杂质聚集起来，可以在清掏作业中起到储泥作用。井体尺寸根据管径不同按图集市政排水管道工程及附属设施（06MS201-3）选用。4、用户接户管本设计预留用户接户管长度按每户15m计，管材采用HDPE排水管，管径dnl60进行统计。因城区接户管情况较复杂，接户工程量（含部分管件）需根据实际工程量调整。工程动工实施时，一经发现沿街坊的污水排出口，可用此部分管道转接至检查内。四、污水提升泵站工程1、建设规模及方案本项目拟建1座污水提升泵站，位于镇区西侧，设计收集范围为潭牛镇镇区北侧污水，污水通过重力流自北向南至污水提升泵站，污水管道埋深为1.52.8m,然后经提升泵站提升至附近的污水管网；提升泵站近期规模约300nd,远期规模为1500m3d°2、工艺选择本工程选用一体化工艺污水提升泵站，泵站主体主要为一体化泵站壳体。泵站均采用缠绕玻璃钢，配套管路系统材质采用不锈钢AISI304。工艺流程：泵站进水管一进水闸门井一格栅间一水泵间（集水池）一出水井。一体化泵站均通过一个泵体完成所有工艺流程，建设完成后，泵体埋于地下，地面上无其他构筑物，可做围墙或景观绿化点缀。3、设备参数本工程泵站采用一体化泵站，泵站泵体由厂家选型预制，泵体材料为玻璃钢。筒体材料为玻璃钢，泵体净空直径D=2.0m,深H=7.0m,设计近期采用2台污水潜水泵，1用1备,单台水泵参数为：Q=29m3h,H=10m,P=3kW0远期更换水泵，并增加1台水泵。4、控制系统泵站就地控制柜由预制泵站供应商提供，控制柜具有短路，过载和缺相保护功能。内置专用水泵保护单元，水泵在高温或泄漏故障时，可以自动切断线路，保护电机。电控柜柜门设置转换开关(手动/0位/远程)和故障复位按钮。电控柜内置照明系统、排风系统、加热系统和防冷凝系统，柜体采用不锈钢材质(SS304),防护等级IP54,双重门设计，并带防雨篷，可以满足户外环境。五、厂区总平面布置由于潭牛镇镇区污水处理厂近远期规模相差较大，故厂区处理构筑物均按近期进行设计。潭牛镇区厂区布置按近期处理规模800m3d布置，预留远期用地，厂内进行系统规划，按各自功能分为处理区、管理区两个既相互关联，又相互独立的区域。根据主导风向，潭牛镇区厂区大门朝北开，将仪表间及加药间、配电间、中控室及值班室布置在厂区北面，由进厂道路隔开。依据处理流程，将粗格栅及调节池、一体化生物反应池、次氯酸钠消毒池、储泥池、尾水排放提升井由西往东布置。处理区与管理区之间用道路及绿化带隔离，污水厂近期占地4767n,远期占地28710m2,征地约43.06亩。六、厂区绿化绿化布置与树种选择在环境组景方面坚持了点、线、面的有机结合，构成的全厂的景观系统，主要构思如下：沿厂区四周的绿化隔离带以种植樟树等较高树种为主，形成较密的树林，起到隔离的功能。厂区道路两侧的行道树，选用广玉兰、雪松，绿篱选用大叶黄杨，形成纵横交错的绿化走廊，排列整齐的绿化带，将道路两侧的建筑物及构筑物有机地连接在一起，产生相互映衬的建筑空间，实现协调统一的建筑风格。建筑物及构筑物周边空地植以大面积草坪，草坪上孤植或丛植紫叶李、海桐，绣球、龙柏等小灌木点缀其间。使整个厂区春季林绿花香，夏季浓荫蔽日，秋、冬风韵不减，四季景色常新。总之，合理的厂区绿地、花卉等景的布局，以达到扩展现有狭小厂区的视野开阔度，使之更具观赏感；同时还改善厂区工作人员的工作环境，更好体现出现代建筑设计以人为本的设计理念。与本项目有关的原有污染情况及主要环境问题：项目建设区域环境良好，废水和废气主要为周边村庄的油烟废气和生活废水，噪声主要来源于附近道路产生的交通噪声，固体废物主要为周边村庄居民产生的生活垃圾。项目用地现状主要为鱼塘。污水厂用地地质较好，占地面积小，场地内没有国家保护的珍稀动植物，无古大、稀树种；无自然保护区、风景名胜区等敏感目标。1、固体废物污染源：项目所在地附近村庄村民产生的生活垃圾。生活垃圾由当地环卫部门统一收集处理，建筑垃圾送往指定场所。2、水污染源：主要为项目所在附近村庄村民产生的生活污水，目前没有污水处理设施，污水未做任何处理就通过排水沟直接排入低洼地或自然沟渠。3、大气污染源：主要大气污染是项目所在地附近村庄村民排放的油烟废气、各条道路上产生的粉尘和汽车尾气。4、噪声污染源：主要为各条道路上产生的交通噪声影响。建设项目所在地自然环境社会环境简况自然环境简况（地形、地貌、地质、气候、气象、水文、植被、生物多样性等）：1、地理位置潭牛镇：潭牛镇地处文昌市中部，北临抱罗镇、东路镇，东接东阁镇，南依文城镇,西靠海口市大坡镇。潭牛镇区距海口市区60km,距文城镇约IOkm,距美兰机场40km,距东环铁路文昌站约10km。是文昌通往省会海口的北大门，海文高速公路纵贯其境，镇区中心地理坐标为东经110°44,北纬19°42,。华侨农场：华侨农场规划区位于海南省文昌市潭牛镇，距海口市区和文昌市区分别为60公里和10公里，距美兰机场40公里，离海文高速公路潭牛出入口仅2.5公里，至文昌航天基地约20多公里2、地形地貌潭牛镇地势比较平坦，海拔高程大多处于2060m之间，总体上呈现出“西部高、东部低”态势。镇域内绝大多数地区地形坡度小于5度。文昌华侨农场地形平坦开阔，属于平原地区，绝对高程最高处不超过30米，大多数地区处于1525米之间，南部和中部相对较高，北部和东西部较低。3、水系流经潭牛镇域、华侨农场的主要水系（渠）有东路水库东干渠、太和河、满口河、古城溪、新桥溪。其中：东路水库东干渠由北向南穿越镇区至华侨农场；太和河与满口河沿镇域北边界由西南向北流过；古城溪与新桥溪发源于镇域西南部，在新桥居委会汇合，向东经新溪村汇入竹溪河、竹溪河向南流入八门湾。竹山良水库：最大总库容1030万nA集雨面积ISlkn?,设计洪水位16.29m,相应库容为911万?,属小（一）型水库，主要为灌溉用水。4、气象潭牛镇北部山区属山地湿润气候，东南部为丘陵暖和气候区，年平均温度24,属热带雨林气候，年平均降雨量在3773.3mm以上。5、地震根据中国地
