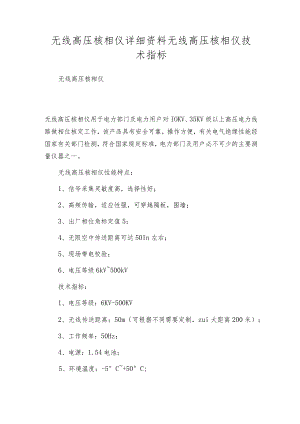

无线高压核相仪详细资料无线高压核相仪技术指标.docx
无线高压核相仪详细资料无线高压核相仪技术指标无线高压核相仪无线高压核相仪用于电力部门及电力用户对IOKV、35KV级以上高压电力线路做相位核定工作,该产品具有安全可靠,操作方便,有关电气绝缘性能经国家有关部门检测,符合国家规定标准,电力部门及用户必不可少的主要测量仪器之一。无线高压核相仪性能特点:1、信号采集灵敏度高,选择性好;2、高频传输,适应性强,可穿越隔板,围墙;3、出厂相位角标定值5;4、无限空中传送距离可达50In左右;5、现场带电校验;6、电压等级6kV500kV技术指标:1、电压等级:6KV-500KV2、无线传送距离:50m(可根据不同需要定制,zui大距离200米);3、工作频率:50Hz;4、电源:1.54电池;5、环境温度:-5°C+50°C;6、环境湿度:全天候;7、相位角范围:相位角偏移小于10为相同;相位角偏移大于30为异相;校验:自动校验,也可在带点导线上校验。无线高压核相仪现场应用必知的安全注意事项一、无线高压核相仪安全事项1、现场测试时,操作人员按电力安全工作规程的有关要求进行操作。2、无线高压核相仪配备的绝缘杆造用的电压等级为220KVo二、现场核相仪说明:先将X和Y采集器分别挂到同一高压线路上,主机显示屏应显示X、Y同相,相位差355005在高压线核相时应分别将X和Y采集器按以下方法排列进行核相:AA同相355005:AB不同相120或240、BB同相355005、BC不同相120或240、CC同相355005o如果要得到*数值,应将其中一采集器放到高压线一采集点上不动,再将另一采集器围绕高压线另一采集点前后左右移动,或将X和Y对调,以找出*的相位角度。在核相时,如AA、AB、BB、BC、CC的测试数据均为显示不同相,这是由于所测的两组供电线路接线组别不同,可能会出现30或60的相位差。下面介绍出现这种情况时的测量标准(以30相位差为例):测试方法与和相同,所测结果应为:AA不同相30、AB不同相120或240,BB不同相30、BC不同相120或240、CC不同相30(注:120和240只表示正相序或逆相序)无线高压核相仪在测量IOKV时,X和Y可直接同时放在导线或绝缘皮上进行核相在66KV核相时,X和Y采集器可以采取接触或非接触方法核相。(如测量IlOKV和220KV时,将X和Y采集器放在高压电线下方300mm至100Omm处。测量500KV时,将X和Y采集器放在高压电线下方IOoOmm-200Omnl处,测量左右允许偏差300mm)测量相序:假设某条线为A相,将X放在A相上,Y放在另一相上,如显示120,则说明是顺相序,该相应为“B”,如显示240,则是逆相序,该相应为“C”。无线高压核相仪验电:将其中一个采集器挂在高压电线上,如主机屏幕显示相应采集器的符号,则说明该高压线有电。相反,如主机屏幕不显示该采集器的符号,则说明该高压线无电(但采集器不能代替验电器)。智能语音播报无线高压核相仪的性能参数介绍智能语音播报无线高压核相仪应用于电力线路或变电所验电、核相、相位测试、相序判断、变压器组别判断等(线路电压:220V220kV)o核相仪采用无线传输技术,传输距离可达30米;3.5寸LCD彩屏;可同屏显示相位、频率、电压等核相结果,动态向量图指示,清晰直观;具有语音提示“X信号正常、Y信号正常、同相、异相”等。对于高压线路核相(电压超过400V时),可将探测器的金属探钩逐渐靠近导线;当感应到电场信号即可完成核相,核相结果直接显示在无线接收器上;当裸导线电压超过35kV时,为了确保安全必须使用非接触核相。智能语音播报无线高压核相仪由主机、探测器、伸缩绝缘杆、监测软件、USB通讯线等组成;监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能;具有历史数据读取、查阅、保存、打印等功能。
