机械设计滚动轴承计算题.docx

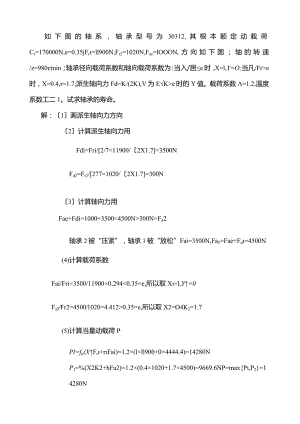

如下图的轴系，轴承型号为30312,其根本额定动载荷Cr=170000N,e=0.35jFr=ll900N,Fr2=1020N,Fae=lOOON,方向如下图；轴的转速/z=980rmin；轴承径向载荷系数和轴向载荷系数为：当入/居e时，X=l,Y=O;当凡/Fr>e时，X=0.4,r=1.7;派生轴向力Fd=K/(2K),V为EK>e时的Y值。载荷系数=1.2,温度系数工二1。试求轴承的寿命。解：1画派生轴向力方向2计算派生轴向力用Fdi=Fri/2/7=11900/2X1.7=3500NFd2=Fr2/277=1020/2X1.7=300N3计算轴向力用Fae+Fdi=1000+3500=4500N>300N=Fd2轴承2被“压紧”，轴承1被“放松”Fai=3500N,Fa2=Fae+Fd=4500N(4)计算载荷系数Fai/Fri=3500/11900=0.294<0.35=e,所以取X=l,Y=0Fa2Fr2=45001020=4.412>0.35=e,所以取X2=O4K2=1.7(5)计算当量动载荷PPl=fp(XFr+rFai)=1.2×(l×ll900+0×4444.4)=14280NP2=%(X2K2+hFa2)=1.2×(0.4×1020+1.7×4500)=9669.6NP=maxP,P2=14280N6计算轴承寿命Lh2、某轴两端各用一个30208轴承支承，受力情况如图。Frl=1200N,Fr2=400N,Fa=400N,载荷系数轴承根本额定动负荷O34KN,内部轴向力FS=Fr/2Y。试分别求出两个轴承的当量动载荷。(14分)eFFreKF)e0.38XYXY100.41.6解：1.求两轴承的内部轴向力轴承1：Fs=Fri2Y=1200÷2÷l.6=375N轴承2：Fs2=Fr22Y=400÷2÷l.6=125N2 .求两个轴承的轴向负荷因为Fs2+F=125+400=525N>Fsi=375N所以轴承1压紧，轴承2放松Fal=FS2+Fa=125+400=525NFa2=Fs2=125N3 .求两个轴承的当量动载荷轴承1：FdlF,1=525÷1200=0.4375>e=0.38,Xl=0.4,Y=l.6Pl=fp（XFn+YFaJ=1.2X（0.4×1200+l.6×525）=1584N轴承2:Fa2Fr2=125÷400=0.3125<e=0.38,X2=I,Y2=OP2=fp（X2Fr2+Y2Fa2）=1.2××l×400=480N3、下列图所示为一减速器的局部结构，请将图中的错误结构改正10分3 、（10分）解：（答案见下：4 .改正下列图所示的结构错误（指出错误，并说明理由）。（10分）答对6个以上的错误，就总分值键过长，（2）应有一个轴肩（3）有一个密封装置（4）套筒超过了轴承的内圈（5）套筒不能同时与两个面结合（6）应有一个套筒定位（7）、（8）投影关系不对
