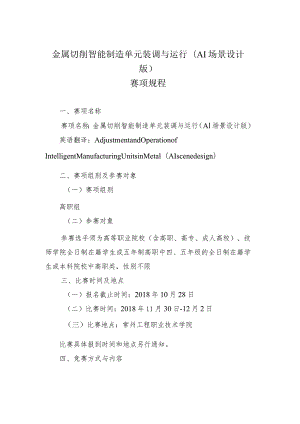

机械行业职业教育技能大赛：金属切削智能制造单元装配与运行（AI场景设计版）-竞赛规程及样题.docx

金属切削智能制造单元装调与运行（AI场景设计版）赛项规程一、赛项名称赛项名称：金属切削智能制造单元装调与运行（Al场景设计版）英语翻译：AdjustmentandOperationofIntelligentManufacturingUnitsinMetal（AIscenedesign）二、赛项组别及参赛对象（一）赛项组别高职组（二）参赛对象参赛选手须为高等职业院校（含高职、高专、成人高校）、技师学院全日制在籍学生或五年制高职中四、五年级的全日制在籍学生或本科院校中高职类，性别不限三、比赛时间及地点（一）报名截止时间：2018年10月28日（二）比赛时间：2018年11月30日-12月2日（三）比赛地点：常州工程职业技术学院比赛具体报到时间和地点另行通知。四、竞赛方式与内容（一）竞赛方式竞赛采用团体赛方式统计参赛队的总成绩进行排序。每支参赛队由3名比赛选手组成，参赛选手须是全日制在籍学生，不得跨校组队。每支参赛队不超过2名指导教师，指导教师须为本校专兼职教师，同一学校相同项目报名参赛队不超过2支。组织机构：在大赛组委会的指导下，成立2018年全国机械行业职业院校技能大赛（高职组）“金属切削智能制造单元装调与运行（Al场景设计版）”赛项执委会，下设赛项专家组、裁判组、仲裁组和组织保障工作组。竞赛采取多场次进行，由赛项执委会按照竞赛流程组织各领队参加公开抽签，确定各队参赛场次。参赛队按照抽签确定的参赛时段分批次进入比赛场地参赛。赛场的赛位统一编号，参赛队比赛前60分钟到赛项指定地点接受检录，进场前30分钟抽签决定赛位号，抽签结束后，随即按照抽取的赛位号进场，然后在对应的赛位上完成竞赛规定的赛项任务。各省（自治区、直辖市）参赛队分配数以大赛执委会通知为准。境外选手可参加本赛项。（二）竞赛内容本赛项要求在虚拟场景中完成切削加工智能制造单元硬件设备的搭建和真实环境下控制系统的安装与调试，并实现智能制造单元的安全高效运行。竞赛内容主要包含：虚拟工厂场景搭建、控制系统配置及接线、数控机床编程、六自由度工业机器人编程、智能制造控制系统编程（HMl及PLC）、智能制造工厂运行以及职业素养与安全操作等7个竞赛任务。任务1:虚拟工厂场景搭建根据任务书给定的任务要求，通过软件搭建虚拟工厂，包括数控铳床、数控车床、六自由度工业机器人及行走机构、传送带，传送带转向机构、安全护栏、二维扫码装置等。满足金属切削加工生产要求；任务2：控制系统配置及接线根据任务书给定的接线配置要求完成数控铁床、数控车床、六自由度工业机器人及行走机构、传送带，传送带转向机构、安全护栏、二维扫码装置等设备的IO配置，并根据控制需求完成PLC的接线。并将IO接线表填写在赛题答题纸上；任务3：数控车床、数控钱床编程根据任务书给定的加工要求，在数控仿真软件上完成数控车床及数控铁床零件加工程序的编写。通过虚拟加工查看是否满足加工要求；任务4：六自由度工业机器人编程根据任务书给定的加工要求，完成六自由度工业机器人机床上下料程序的编写；任务5：智能制造控制系统编程（HMl及PLC）根据任务书要求，完成整条生产线控制系统程序的编写及人际界面程序的设计。任务6：智能制造工厂运行根据任务书要求，完成整条生产线的单个单元的手动控制运行，以及整条生产线的联机运行。任务7:职业素养与安全在整个比赛期间，选手应严格遵守相关职业素养要求及安全规范，包括安全文明参赛，着装、操作规范，工具摆放整齐,资料归档完整等。五、竞赛流程（一）竞赛时间各竞赛队在4个小时内，独立完成规定的所有竞赛任务。（二）竞赛流程竞赛日期由大赛执委会统一规定，竞赛预计安排3天。表1竞赛流程安排日期时间事项地点参加人员第一天12:00-14:30裁判、仲裁、监督报到住宿酒店14:30-15:30裁判培训及工作会议会议室裁判长、全体裁判员、监督12:00-16:00参赛队报到住宿酒店参赛队16:00-16:30领队会、场次抽检会议室参赛队、裁判长、监督长、仲裁长、加密裁判16:30-17:00熟悉赛场竞赛场地参赛队17:00封闭赛场竞赛场地裁判长、监督长、仲裁长第二天7:10-7:30竞赛相关人员到达竞赛场地并完成参赛队检录（一次加密）竞赛场地一次加密裁判、工作人员、监督7:30-8:00竞赛队伍工位号抽签（二次加密）竞赛场地二次加密裁判、工作人员、监督赛前准备8:00-12:00正式比赛（第1场）竞赛场地裁判长、现场裁判、技术人员、监督、仲裁12:00-13:30参赛队退场、午餐及裁判评分竞赛场地裁判长、功能裁判、工艺裁判、监督、仲裁13:30-14:30竞赛设备恢复竞赛场地技术人员14:00-14:30竞赛相关人员到达竞赛场地并完成参赛队检录（一次加密）竞赛场地一次加密裁判、工作人员、监督14:30-15:00竞赛队伍抽签（二次加密）赛前准备竞赛场地二次加密裁判、工作人员、监督15:00-19:00正式比赛（第2场）竞赛场地裁判长、现场裁判、技术人员、监督、仲裁19:00-20:30参赛队退场、晚餐裁判评分竞赛场地裁判长、功能裁判、工艺裁判、监督、仲裁20:30-21:30竞赛设备恢复竞赛场地技术人员第三天10:00-11:00闭赛式报告厅参赛队、裁判组、监督组、专家组、工作人员比赛结束甫W分仲,最二长找微比木即将结泉拿来队完成评分演示后.由工作人员引导下离开赛场比赛结来图1竞赛过程中详细流程六、竞赛试题（一）赛项执委会下设的赛项专家组负责本赛项赛题的编制工作。赛题编制遵从公开、公平、公正原则。（二）在赛前1个月左右举行赛前说明会，对竞赛题型、结构、考点、评分、注意事项等进行说明和答疑。（三）竞赛试题样卷详见附件。七、竞赛规则（一）参赛资格1 .参赛选手须为普通高等学校全日制在籍专科学生、本科院校中高职类全日制在籍学生、五年制高职四、五年级在籍学生。2 .参赛选手性别不限，年龄须不超过25周岁，年龄计算的截止时间以2018年8月1日为准。（二）报名要求1 .以学校为单位组织报名参赛。2 .不得跨校组队，同一学校报名参赛队不超过3支。3 .参赛选手和指导教师报名获得确认后不得随意更换。如备赛过程中参赛选手和指导教师因故无法参赛，须由学校行政部门于开赛IO个工作日之前出具书面说明，并按相关参赛选手资格补充人员并接受审核，经赛项执委会办公室核实后予以更换。4 .各学校教育行政部门负责本校参赛学生的资格审查工作,并保存相关证明材料的复印件，以备查阅。（三）赛前准备1 .熟悉场地：比赛日前一天下午16:30-17:00开放赛场，熟悉场地。2 .领队会议：比赛日前一天下午16:00-16:30召开领队会议各参赛队伍的领队和指导教师参加，裁判长讲解竞赛流程和注意事项，各参赛队抽签确定比赛场次。3 .检录加密：比赛前60分钟内完成选手检录（一次加密）和赛位抽签（二次加密）。4 .参赛队入场：参赛选手应提前60分钟到达赛场，接受工作人员对选手身份、资格和有关证件的核验，赛位由抽签确定，不得擅自变更、调整；选手在竞赛过程中不得擅自离开赛场，如有特殊情况，须经裁判人员同意。选手不得将手机、无线上网卡、移动存储设备、资料等物品带入赛场。竞赛平台提供所有必须的工具设备，选手不得携带任何个人工具进入赛场。（四）正式比赛1 .赛前十分钟选手经裁判长允许进入工位，按设备清单检查竞赛平台、机械电气元件、工具、耗材、文具用品等，不得做与竞赛任务相关事情。2 .参赛选手须严格遵守安全操作规程，并接受裁判员的监督和警示，以确保人身及设备安全。参赛选手因个人误操作造成人身安全事故和设备损坏时，裁判长有权中止该参赛队比赛。如非选手个人因素出现设备故障而无法比赛，由裁判长视具体情况做出裁决，予以启用备用设备；如裁判长确定设备故障可由技术支持人员排除故障后继续比赛，将给参赛选手补足所耽误的比赛时间，并经选手确认，累计最长不超过10分钟。3 .选手进入赛场后，不得擅自离开赛场，因病或其他原因离开赛场或终止比赛，应向裁判示意，须经赛场裁判长同意，并在赛场记录表上签字确认后，方可离开赛场并在赛场工作人员指引下到达指定地点。4 .选手须按照程序提交比赛结果（任务书），在比赛赛位的计算机规定文件夹内存储比赛文档，配合裁判做好赛场情况记录，并签字确认，裁判提出签名要求时，不得无故拒绝。5 .裁判长发布比赛结束指令后所有未完成任务参赛选手立即停止操作，按要求清理赛位，不得以任何理由拖延竞赛时间。（五）成绩公布1 .录入由赛场工作人员将裁判长提交的赛项总成绩的最终结果统计保存。2 .审核由赛场工作人员对成绩数据审核后，将竞赛成绩导出打印，经裁判长、仲裁组、监督组和赛项执委会审核无误后签字。3 .复核由监督组对赛项总成绩排名前30%的所有参赛队伍的成绩进行复核;对其余成绩进行抽查复核,抽检覆盖率不得低于15%；监督组需将复检中发现的错误以书面方式及时告知裁判长，由裁判长更正成绩并签字确认；复核、抽检错误率超过5%的，则认定为非小概率事件，裁判组需对所有成绩进行复核。4 .公示记分员将解密后的各参赛队伍（选手）成绩汇总成最终成绩单，经裁判长、监督组签字后进行公示（在赛项指南中明确成绩公示方式）。公示时间为2小时。成绩公示无异议后，由仲裁长和监督组长在成绩单上签字，并在闭赛式上公布竞赛成绩。5 .报送由赛场工作人员将确认的赛项成绩信息扫描电子版保存。同时将裁判长、仲裁组及监督组签字的纸质打印成绩单报送赛项执委会和大赛执委会办公室。八、竞赛环境（一）承办校根据报名人数及设备最终数量，提供面积与竞赛规模相适应的竞赛场地。（二）竞赛场地平整、明亮、通风良好，每个竞赛工位配备赛项平台1套，凳子3张，电脑1台，电脑桌一台，U盘1个，专用工具1套。（三）单个竞赛赛位面积20m2（4m×5m）,标明竞赛赛位号码，有明显区域划分。（四）每个竞赛工位提供220V3kW供电，并提供漏电保护;（五）为满足应用软件的使用和技术资料的查看，大赛现场每个竞赛工位提供1台计算机，最低性能规格如下：处理器：64位四核心，主频2.5GHz（Inteli7）内存：8GBA硬盘：500GB网络接口：支持千兆以太网和WIFl操作系统：WindowslO应用软件：安装WOrd2010或以上版本、PDF文件查看器正版软件、大赛辅助考核软件、PLC编程软件、组态软件；技术资料：技术平台配套的相关技术文档和手册说明。图3METS界面AR移动端交互：通过AR技术三维显示需要虚拟加工的工件物理信息.尺#佶息以HT件的件名佶息.ME 件，通G 务赛项, 评测；2.电气图4接线区域大赛采用真实的控制系统，并采用柜式的电气控制台，正面为机器人、液晶，按钮操控区、PLC编程区，背面采用侧开门方式的,电气接线区域，参赛队员，通过配置的工具小车的电气工具，完成对大赛的系统电气接线。电气工具推车，配置了完整的电气接线工具，用来考核学员的电气工艺，电气CAD识图，以及安全电气操作的能力，其配置的工具清单如下： 线标机：数字化线标及，用于号码管标记； 压线工具套装：包含压线钳、剪线器、尖嘴钳等必要的电气工具套装； 线标架：包含线标管以及机架； 冷压端子套装：以小到大排列的冷压端子套装; 导线套装：接线导线4卷，分为四种颜色；控制系统虚拟工厂图5控制系统到虚拟工厂的映射图I）PLC单元：包含西门子S7-1200的PLC模块，RS485、RS232,以及以太网模块等；2）交互控制单元：西门子HMl触摸液晶，LED状态显示8组，按钮控制8组，急停以及模拟量旋钮一组；3）编程电脑：双液晶显示PC电脑；4）数控仿真软件：包含车床数控仿真，铳床数控仿真软件系统；5）伺服仿真单元：三组伺服仿真系统，虚实结合伺服仿真控制；6）工业机器人单元：包含KEBA机器人示教器，机器人控图6VR体验场景I）VR智能眼镜：高配VR智能眼镜系统，队员通过VR眼镜进入虚拟工厂进行虚拟工厂场景操作；2）VR手柄一套：操作虚拟工厂；图7虚拟工厂场景十、成绩评定(一)评分标准制订原则参照智能制造技术相关行业企业规范，以及国家职业技能标准机械设备安装工国家职业标准电气设备安装工国家职业标准可编程序系统设计师计算机程序设计员中规定的国家职业资格高级工的技能操作要求，依据选手完成竞赛任务的情况，按照竞赛标准进行现场评分。评价方式采用过程评价与结果评价相结合，工艺评价与功能评价相结合，能力评价与职业素养评价相结合，本着“科学严谨、公平公正、可操作性强”的选择制定评分标准。赛项总成绩满分为100分。(二)评分方法1 .赛项裁判组负责赛项成绩评定工作，设裁判长一名，全面负责赛项的裁判和管理工作。2 .参赛选手根据赛项任务书的要求进行操作，注意操作要求，需要记录的内容要记录在比赛试题中，需要裁判确认的内容必须经过裁判员的签字确认，否则不得分。3 .赛项裁判组本着“公平、公正、公开、科学、规范、透明、无异议”的原则，根据裁判的现场记录、参赛队选手的赛项任务书及评分标准，评定成绩。4 .评分方法分为过程评分和结果评分，所有评分材料须由相应评分裁判签字和裁判长确认。1）过程评分是比赛过程中部分比赛任务和职业素养的评分,现场裁判根据参赛队伍（选手）完成质量和记录数据等，对照评分表即时判分，由现场裁判和裁判长签字确认。2）结果评分是评分裁判对参赛队伍完成的竞赛任务，依据赛项评价标准判分。评分裁判按评分项分组打分，每组两位评分裁判，平均分作为该参赛队伍的得分，由评分裁判和裁判长签字确认。5 .裁判长当天提交赛位号评分结果，经复核无误，由裁判长、监督人员和仲裁人员签字确认。6 .名次按比赛成绩由高到低排列，比赛成绩高的参赛队名次在前。若比赛成绩相同，则以任务完成时间短的名次在前。如还相同，由裁判长现场召开裁判会决定名次顺序。7 .评分方式结合世界技能大赛的方式，以小组为单位，裁判相互监督，对检测、评分结果进行一查、二审、三复核，确保评分环节准确、公正。8 .成绩经工作人员统计，组委会、裁判组、仲裁组分别核准后，最终将比赛所有资料交大赛执委会汇总，所有裁判员未经执委会同意不得泄露比赛试题和比赛成绩，比赛结果由大赛执委会进行公布。（三）评分细则本赛项采用结果评分和现场评分两种方式，满分100分，具体评分细则如表2所示。表2评分指标权重分配一级指标比例二级指标配分评分要求评分方式任务18%虚拟工厂搭建5在三维环境中搭建，所设计的布局方式合理，空间满足要求结果评分+现场评分3工程保存到指定文件夹中任务232%虚拟工厂IO配置15虚拟工厂IO配置正确，错一个扣1分，直至扣完为止结果评分+现场评分2文件保存到指定文件夹中电气接线15线路连接牢固，接线正确，线标工艺正确，错一个扣1分，直至扣完为为止任务314%数控机床编程5编写的数控铳床加工程序符合加工要求结果评分2模拟加工结果截屏，以及G代码，并保存到指定的文件夹中5编写的数控车床加工程序符合加工要求2模拟加工结果截屏，并保存到指定的文件夹中任务410%PLC.HMl程序编写5完成PLC程序的编写，运行结果符合任务书要求结果评分5完成HMl程序的编写，运行结果符合任务书要求任务515%工业机器人程序编写5利用示教器完成对车床圆柱体物料夹取，并将圆柱体物料放置在车床夹具内，上下料的动作的示教编程，运行结果符合任务书要求结果评分5完成对铳床方形物料夹取，并将方形物料放置在钱床夹具内，上下料的动作示教编程，运行结果符合任务书要求5编写机器人逻辑动作，采用DI/DO与PLC通信，调度机器人完成各个状态动作的切换，运行结果符合任务书要求任务615%联机运行5手动运行符合任务书要求结果评分+5自动运行符合任务书要求现场评分5VR虚拟工厂体验扫码符合任务书要求职业素养6%安全、规范、纪律3任务分工明确，团队协作合理现场评分3工具操作干净整齐、符合操作规范十一、奖项设置（一）参赛选手奖励本赛项设置团体一、二、三等奖，以赛项实际参赛队总数为基数，一、二、三等奖获奖比例分别为10%、25%、35%（小数点后四舍五入）。（二）指导教师奖励获得一等奖的参赛队的指导教师获“2018年度机械行业职业教育技能大赛优秀指导教师”奖，并颁发荣誉证书。十二、赛项安全（一）组织机构1 .成立安全管理机构负责本赛项筹备和比赛期间的各项安全工作，赛项执委会主任为第一责任人。2 .指定安全管理的相应规范、流程和突发事件应急预案，保证比赛筹备和实施全过程的安全。3 .指定1名执委会副主任负责赛场安全。赛项执委会在赛前一周会同当地消防部门、质量监督部门检查赛场消防设施和比赛设备安全性能，并按消防、质监部门意见整改。赛前两天，执委会主任会同赛项专家组对赛场进行验收。4 .指定1名执委会副主任负责住宿与饮食安全。执委会会同当地公安部门，食品卫生部门，检查并验收驻地的安全设施和饮食卫生，保证选手的住宿安全和饮食安全。（二）赛项安全1 .比赛内容设计的器材、设备符合国家有关安全规定。赛项专家工作组充分考虑比赛内容和所用器材、耗材可能存在的不安全因素，通过完善设计规避风险，采取有效防范措施保证选手备赛和比赛安全。危险警示和防范措施在赛项技术文件中加以说明。2 .对相关人员进行安全培训。3 .赛项执委会指定专门方案保证比赛命题以及赛题保管、方法、回收和评判过程的安全。(三)比赛环境1 .赛项执委会在赛前组织专人对比赛现场、住宿场所和交通保障进行考察，并对安全工作提出明确要求。赛场的布置，赛场内的器材、设备，符合国家有关安全规定。进行赛场仿真模拟测试。承办院校赛前须按照赛项执委会要求排除安全隐患。2 .赛场周围设立警戒线，防止无关人员进入，发生意外事件。比赛现场参照相关职业岗位的要求为选手提供必要的劳动保护。在具有危险性的操作环节，裁判员严防选手出现错误操作。3 .承办院校提供保证应急预案实施的条件。对于比赛内容涉及高空作业、坠物、用电量大、易发生火灾等情况，明确制度和预案，并配备急救人员与抢救措施。4 .赛项执委会会同承办校制定开放赛场和体验区的人员疏导方案。赛场环境中存在人员密集、车流与人流交错的区域，除了设置齐全的指示标志外，增加引导人员，并开辟备用通道。5 .大赛期间，赛项承办院校在赛场设置医疗医护工作站。在管理的关键岗位，增加力量，建立安全管理日志。6 .参赛选手、赛项裁判、工作人员严禁携带通讯、摄录设备和未经许可的记录用具进入比赛区域；如确有需要，由赛项承办单位统一配置，统一管理。赛项可根据需要配置安检设备，对进入赛场重要区域的人员进行安检，可在赛场相关区域安放无线屏蔽设备。（四）生活条件1 .比赛期间，原则上由赛项承办校统一安排参赛选手和指导教师食宿。承办校须尊重少数民族参赛人员的宗教信仰及文化习俗，根据国家相关的民族、宗教政策，安排好少数民族参赛选手和教师的饮食起居。2 .比赛期间安排的住宿场所应具有旅游业经营许可资质。3 .大赛期间赛项执委会和承办院校保证比赛期间选手、指导教师、裁判员和工作人员的交通安全。4 .赛项的安全管理，除必要的安全隔离措施外，严格遵守国家相关法律法规，保护个人隐私和人身自由。（五）参赛队职责1.各参赛队组成后，需遵守相关安全管理制度，落实安全责任制，确定安全责任人，与赛项责任单位一起共同确保参赛期间参赛人员的人身财产安全。2.各参赛单位须加强对参赛人员的安全管理及教育，并与赛场安全管理对接。（六）选手安全1 .选手进入赛场，必须穿着符合安全要求的服装、电工绝缘鞋。不得穿背心、短裤、拖鞋、高跟鞋等进入竞赛场地。2 .参赛选手要遵守机械设备安装工、电气设备安装工、可编程序控制系统设计师的安全工作要求。3 .参赛人员应爱护竞赛场所的仪器设备，操作设备时应按规定的操作程序谨慎操作，不得触动非竞赛用仪器设备。操作中若违反安全操作规定导致发生较严重的安全事故，将立即取消竞赛资格。4 .连接电路时应断开电源，不允许带电连接电路；断开电源开关后，必须用验电器进行验电，确认无电后方可连接电路。5 .进行设备组装和调试时，工具和检测仪器、仪表等应放置在规定的位置，不得摆放在设备平台上。6 .进行设备调试时，应先确认设备接线无误，且工作台上无异物时，方可合闸通电。身体的任何部位不得触及带电的物体。7 .当更改或调整电气线路时，必须断开电源，方能进行操作。8 .有可能造成意外带电的机械部件、电气元件的金属外壳等都必须接地，赛场提供的黄、绿双色绝缘导线，只能作接地线。9 .带电调试和检查电路时，必须有防止触及带电体和电路中裸露带电部位的措施，必须有防止短路的措施。10 .意外或者不正常情况下，可立即使用急停按钮，停止设备运行。11 .工业机器人示教器在不使用时必须放置到指定的安放支架上，不能直接放置在斜面上或操作平台上，防止滑落损坏。12 .竞赛结束时，参赛选手必须清扫、整理工作现场，听从赛场工作人员指挥，有序离开赛场。(七)安保工作1 .指挥员在发生突发事件时要掌握信息，统一布置工作，其他人员不得干扰。2 .发生突发事件时，全体安全保卫人员必须服从命令、听众指挥，以大局为重，不得顶撞、拖延或临时逃脱。3 .突发事件发生时，全体安全保卫人员要坚守岗位、尽职尽责，在未接到撤岗指令之前，不得离开岗位。4 .发现安全隐患或突发事件时，现场人员应立即向保卫组汇报，保卫组接报后要火速到达案发现场，指挥并配合公安干警及安全保卫人员搞好抢救工作。5 .视突发事件的具体情况，分别向上级主管部门和相关部门报告，并立即启动赛区安全保卫突发事件处理预案。6 .发生火警和恶性事件时，现场人员可主动向公安机关报警并向领导汇报，立即组织抢救，以免贻误时机；启用消防应急广播，通知疏散路线，稳定人心，避免踩踏伤人。7 .安全出口执勤人员，接到指令后立即打开出口门，疏导参赛人员有序撤离现场。（八）裁判安全1 .参赛选手有故意损坏设备或故意伤害他人或自己的行为时，现场裁判应立即制止，报告裁判长，经裁判长报执委会并经执委会同意后终止该参赛选手比赛资格。2 .裁判在执裁过程中如发现选手操作存在安全隐患时应及时制止或采取切断电源等紧急补救措施。3 .裁判在执裁过程中发现其他安全隐患应立即通知裁判长并上报执委会，由执委会采取紧急补救措施。（九）赛场文明1 .进入赛场人员要严格服从赛场工作人员的指挥，遵守赛场秩序，服从赛场工作人员的引导和安排。观摩人员要在指定区域观摩，切忌越过设置的警戒线。2 .在赛场观摩比赛时不要大声喧哗，不要拥挤推操，以免影响比赛正常进行。3 .赛场内严禁吸烟，严禁携带易燃易爆物品入场。4 .进入赛区的人员请爱护现场各类物品，爱护公共环境，不随意张贴个人资料。5 .遇到问题和意外事件时，及时向现场工作人员寻求帮助。6 .发生火灾或突发事件时，要服从赛场服务人员指挥，有序撤离现场，避免慌乱，踩踏伤人。7 .遇到紧急情况发生拥挤时，应保持镇静，在相对安全地点作短暂停留。人群拥挤时，要双手抱住胸口，防止内脏被挤压受伤。在人群中不小心跌到时，应立即收缩身体、抱紧头，尽量减少伤害。8 .如遇特殊情况，服从大赛统一指挥。9 .设置突发事件应急疏散示意图。(十)应急处理预案1 .比赛期间发生意外事故外，发现者应在第一时间报告赛项执委会，同时采取措施，避免事态扩大。赛项执委会应立即启动预案予以解决。出现重大安全问题可以停赛，是否停赛由组委会决定。事后，执委会向大赛执委会报告详细情况。2 .出现安全事故，首先追究赛项相关责任人的责任。赛事工作人员违规的，按照相应的制度追究责任。情节严重并造成重大安全事故的，报相关部门按相关政策法规追究相应责任。十三、竞赛须知(一)参赛队须知1 .参赛队按照大赛赛程安排，凭赛项组委会颁发的参赛证和有效身份证件、学生证参加比赛及相关活动。2 .参赛队员统一着装，须符合安全生产及竞赛要求。3 .参赛队员应自觉遵守赛场纪律，服从裁判、听从指挥、文明竞赛；持证进入赛场，禁止将通讯工具、自编电子或文字资料带入赛场。4 .比赛过程中，参赛选手须严格遵守操作过程和相关准则，保证设备及人身安全，并接受裁判员的监督和警示；若因设备故障导致选手中断或终止比赛，由大赛裁判长视具体情况做出裁决。5 .若参赛队欲提前结束比赛，应向裁判员举手示意，比赛终止时间由裁判员记录，参赛队结束比赛后不得再进行任何操作。(二)指导教师须知1 .各参赛代表队指导教师要发扬良好道德风尚，听从指挥,服从裁判，不弄虚作假。指导教师经报名、审核后确定，一经确定不得更换。如发现弄虚作假者，取消参赛资格，名次无效。2 .在比赛阶段，不允许指导教师上场指导，禁止使用通讯工具，竞赛过程中，除参加当场次竞赛的选手、执行裁判员、现场工作人员和经批准的人员外，领队、指导教师及其他人员一律不得进入竞赛现场。3 .各代表队指导教师和领队要坚决执行比赛的各项规定，加强对参赛人员的管理，做好赛前准备工作，督促选手带好证件和允许自带的各种工具等。4 .参赛选手对裁判等工作人员的工作有异议时，必须在规定时间内由领队提出书面报告送交赛项仲裁组。口头报告或其他人员要求解释处理，仲裁委员会不予受理。5 .对申诉的仲裁结果，领队和指导教师应带头服从和执行,还应说服选手服从和执行。6 .指导老师应及时查看大赛有关赛项的通知和内容，认真研究和掌握本赛项竞赛的规程、技术规范和赛场要求，指导选手做好赛前的一切技术准备和竞赛准备。7 .领队和指导教师应在赛后做好技术总结和工作总结。(三)参赛选手须知1 .严格遵守技能竞赛规则、技能竞赛纪律和安全操作规程,尊重裁判和赛场工作人员，自觉维护赛场秩序。2 .佩带参赛证件及穿着统一服装进入比赛场地，穿着具备绝缘标志的电工鞋（自备），并接受裁判的检查。3 .参赛选手应认真学习领会本次竞赛相关文件，自觉遵守大赛纪律，服从指挥，听从安排，文明参赛。4 .进入赛场前须将手机等通讯工具交赛场相关人员妥善保管。参赛选手请勿携带与竞赛无关的电子设备、通讯设备及其他资料与用品进入比赛场地。5 .严格遵守赛事时间规定，准时抵达检录区，提供参赛队选手的身份证、学生证、参赛证，缺一不可，在开赛15分钟后不准入场，开赛后未经允许不得擅自离开赛场。6 .竞赛完成后必须按裁判要求迅速离开赛场，不得在赛场内滞留。7 .竞赛结束时间到，应立即停止一切竞赛内容操作，不得拖延竞赛时间。8 .参赛选手须在确认竞赛内容和现场设备等无误后开始竞赛。在竞赛过程中，如有疑问，参赛选手应举手示意，裁判长应按照有关要求及时予以关注。如遇设备或软件等故障，参赛选手应举手示意。裁判长、技术人员等应及时予以解决。确因竞赛设备、计算机软件或硬件故障，致使操作无法继续的，经裁判长确认，予以启用备用竞赛设备和计算机。如遇身体不适，参赛选手应举手示意，现场医务人员按应急预案救治。竞赛过程中参赛选手不得在未经允许情况下大声喧哗。9 .在比赛过程中，参赛选手由于操作失误导致设备不能正常工作，或造成安全事故不能进行比赛的，将被终止比赛。10 .在比赛过程中，各参赛选手限定在自己的工作区域和岗位完成比赛任务。11 .爱护竞赛场所的设备、仪器等，不得人为损坏竞赛用仪器设备。12 .在竞赛期间，未经执委会的批准，参赛选手不得接受其他单位和个人进行的与竞赛内容相关的采访。参赛选手不得将竞赛的相关信息私自公布。（四）工作人员须知1 .检查选手证件，选手凭有效证件，按时参加检录和竞赛,如不能按时参赛以自动弃权处理。2 .严格时间管理，选手在开赛信号发出后才能进行技能竞赛，竞赛过程中，选手休息、饮水或去洗手间等所用时间，一律计算在操作时间内，饮用水由赛场统一准备，认真做好服务工作。3 .不允许选手将通讯工具带入赛场，如私自带入者，一经发现取消其竞赛资格。4 .选手提问，经允许后，可以提问不清楚的问题，裁判人员须正面回答。5 .赛场内保持安静，不准吸烟，负责各自赛位的裁判员和工作人员不得随意进入其它赛位。6 .如果选手提前结束竞赛，应向裁判员示意，竞赛终止时间由裁判员记录在案。7 .竞赛终了信号发出后，监督选手听从裁判员指挥，待裁判允许后方可离开赛场。8 .所有工作人员必须统一佩戴由大赛组委会签发的相应证件，着装整齐，赛场除现场工作人员以外，其他人员未经允许不得进入赛场。9 .新闻媒体等进入赛场必须经过赛项组委会允许，并且听从现场工作人员的安排和管理，不能影响竞赛进行。10 .各参赛队的领队、指导教师以及其他无关人员未经允许一律不得进入赛场；经允许进入赛场的人员，应遵从赛场相关工作人员安排,同时遵守赛场规定和维护赛场秩序，若违反有关规定或影响选手竞赛的，工作人员有权将其请出，并给予通报批评。十四、申诉与仲裁本赛项在比赛过程中若出现有失公正或有关人员违规等现象，代表队领队可在本队比赛结束后2小时之内向仲裁组提出书面申诉。赛项设仲裁工作组。（一）各参赛队对竞赛现场所提供的设备、工装、材料、物件、计算机软硬件、工具、用品等不符合赛项规程规定，或竞赛裁判、工作人员的不规范行为，以及赛场管理等情况，可向赛项仲裁工作组提出申诉。（二）申诉主体为参赛队领队。（三）申诉启动时，参赛队以该队领队亲笔签字同意的书面报告的形式递交赛项仲裁工作组。报告应对申诉事件的现象、发生时间、涉及人员、申诉依据等进行充分、实事求是的叙述。非书面申诉不予受理。（四）提出申诉应由参赛队领队在本队赛项比赛结束后2小时内提出书面申请。超过2小时将不予受理。（五）赛项仲裁工作组在接到申诉报告后的2小时内组织复议，并及时将复议结果以书面形式告知申诉方。（六）仲裁结果由申诉人签收，不能代收，如在约定时间和地点申诉人离开，视为自行放弃申诉。申诉方可随时提出放弃申诉。申诉方不得以任何理由采取过激行为扰乱赛场秩序。十五、竞赛观摩赛场内设定观摩区域和参观路线，向媒体、企业代表、院校师生及家长等社会公众开放，不允许有大声喧哗等影响参赛选手竞赛的行为发生。指导教师不能进入赛场内指导，可以观摩。赛场外设立展览展示区域，设专人接待讲解。为保证大赛顺利进行，在观摩期间应遵循以下规则：（一）除与竞赛直接有关工作人员、裁判员、参赛选手外，其余人员均为观摩观众。（二）请勿在选手准备或比赛中交谈或欢呼；请勿对选手打手势，包括哑语沟通等明示、暗示行为，禁止鼓掌喝彩等发出声音的行为。（三）请勿在观摩赛场地内使用手机、相机、摄影机等一切对比赛正常进行造成干扰的带有闪光灯及快门音的设备。（四）不得违反大赛规定的各项纪律。请站在规划的观摩席或者安全线以外观看比赛，并遵循赛场内工作人员和竞赛裁判人员的指挥，不得有围攻裁判员、选手或者其他工作人员的行为。（五）请务必保持赛场清洁，将饮料食品包装、烟头及其他杂物扔进垃圾箱。（六）参赛队指导教师在指定时间段内在规划的观摩区内观摩。十六、竞赛直播（一）直播方式：赛场内部署无盲点录像设备，赛场外部署大屏幕，开、闭赛式提供多机位拍摄。（二）直播安排：开、闭赛式安排专人完成采访及拍摄工作,竞赛过程中安排专人保障竞赛过程直播正常运行。（三）直播内容：优秀选手和优秀指导教师采访、裁判专家及企业人士点评，竞赛过程中赛场环境录像及竞赛选手操作过程特写。十七、资源转化（一）本赛项资源转化工作由赛项执委会与赛项承办校共同负责，赛后30日内向大赛执委会办公室提交资源转化方案，半年内完成资源转化工作。（二）赛项资源转化成果包含基本资源和拓展资源，充分体现本赛项技能考核特点。赛项资源转化成果符合行业标准、契合课程标准、突出技能特色、展现竞赛优势，形成满足职业教育教学需求、体现先进教学模式、反映职业教育先进水平的共享性职业教育教学资源。1 .基本资源优秀选手和优秀指导教师采访、裁判专家点评、竞赛过程音视频素材等；建立竞赛样题及试题题库，整理归档比赛试题，为各学校开展项目实训提供参考；2 .拓展资源针对赛项竞赛平台和竞赛过程中所涉及的专业技术及操作内容，开发核心实训课程，编写适合于教学应用的校本教材或实训指导书；3 .成果转化针对赛项竞赛平台，结合最新的三维显示技术、虚拟可视化技术及互联网技术，将竞赛过程中所涉及的内容以核心技能点、知识点进行打散，有侧重点的对应开发微课程或教学辅助资源，满足教学应用需求。（三）赛项所有转化资源做到符合赛项资源转化工作办法中规定的各项技术标准。（四）制作完成本赛项资源上传大赛指定网站。版权由技能大赛执委会和赛项执委会共享，由大赛执委会统一使用与管理。（五）预期成果及完成时间资源名称表现形式数量资源要求完成时间基本资源风采展示赛项宣传片视频115分钟以上竞赛完成后1个月风采展示片视频11（）分钟以上竞赛完成后1个月技能概要技能介绍技能要点演示文稿1涵盖竞赛全部内容竞赛完成后1个月评价指标教学资源技能训练指导书文本文档1电子教材竞赛完成后6个月技能操作规程演示文稿视频网页网页型资源3针对公布赛卷制作竞赛完成后2个月拓展资源案例库文本文档网页型资源3针对公布赛卷制作竞赛完成后2个月素材资源库文本文档图形/图像素材1针对公布赛卷制作竞赛完成后2个月附件金属切削智能制造单元装配与运行（Al场景设计版）赛项竞赛任务书选手须知：1 .任务书共7页,如出现任务书缺页、字迹不清等问题,请及时向裁判示意，并进行任务书的更换。2 .参赛队应在4小时内完成任务书规定内容。3 .竞赛设备包含1台计算机，参考资料放置在“D:参考资料”文件夹中。选手在竞赛过程中利用计算机创建的软件程序文件必须存储到"D:技能竞赛”文件夹中，未存储到指定位置的运行记录或程序文件不作为竞赛成果予以评分。计算机编辑文件请实时存盘，建议10-15分钟存盘一次，客观原因断电情况下，酌情补时不超过十五分钟。4 .任务书中只得填写竞赛相关信息，不得出现学校、姓名等与身份有关的信息或与竞赛过程无关的内容，否则成绩无效。5 .由于参赛选手人为原因
