树莓派GPIO口编程之点亮LED灯(一).docx

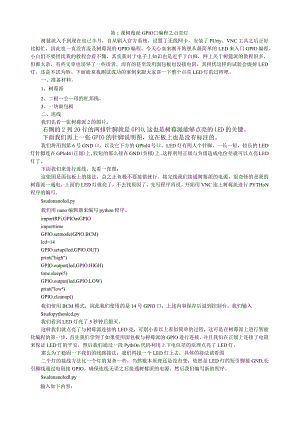

第i课树莓派GPlO编程之点亮灯树筵派入手到现在也已半月，自从刷入官方系统，设置了无线网卡，安装了PUtty、VNC工具之后正好比拟忙，因此也一直没有汲及树莓派的GPIO编程。今天心血来潮开始想从最简单的LED来入门GPIO编程。小白们不要担忧我的教程会看不懂，其实我对于电子上知识也是近乎于白痴，网上关于树筵派的教程很多，但都太杂，有些文章也误导了一些读者，而有的甚至没用面包板也没接电阻，真担忧这样的试验会烧掉LED灯，还是不试为妙。下面就拿我测试成功的案例来跟大家讲一下整个点亮LED灯的过程吧。一、准备材料。1、树莓派2、二根一公一母的杜邦线。3、一块面包板二、连线我们先看一张树莓派2的图片。右侧的2列20行的两排针脚就是GPIO,这也是树莓派能够点亮的LED的关键。下面我们再上一张GPIO的针脚说明图，这在板上也是没有标注的。我们将用到第6号GND口，以及它下方的GPlol4号口。LED灯有两人个针脚，一长一短，较长的LED灯针脚连在GPloI4(正级)上，较短的那么接在GND(负极)上。这样利用正级与负级造成电位差就可以点亮LED灯了。下面我们来进行连线。先看一张图：这张图是面包板上的接法，总之正负极不要接错就行。接完线我们接通树莓派的电源，很奇怪的是我的树莓派一通电，上面的LED灯就亮了，不去找原因了，先写程序再说。开始用VNC连上树莓派进行PYTHoN程序的编写。$sudonanoled.py我们用nano编辑器来编写python程序。importRPi.GPIOasGPIOimporttimeGPIO.setmode(GPIO.BCM)led=14GPIO.setup(Ied,GPIO.OUT)print("high")GPIO.output(led,GPIO.HIGH)time.sleep(5)GPIO.output(led,GPIO.LOW)print("low)GPIO.cleanup()我们使用BCM模式，因此我们使用的是14号GPIO口。上述内容保存后退到控制台。我们输入$sudopythonled.py我们看到LED灯亮了5秒钟后熄灭。这样我们就点亮了与树莓派连接的LED亮，可别小看以上看似简单的过程，这可是在树莓派上进行智能化编程的第一步，首先我们学到了如果使用面包板与树莓派的GPlO进行连接，并且我们在正级上连接了电阻来保证LED灯的平安，然后我们通过一段PythOn代码利用上下电位差的原理点亮了LED灯。那么为了稳固一下我们的线路接法，我们再接一个LED灯上去，具体的接法请看图二个灯的接线方法比一个灯的复杂一些，当然根本原理还是没有变，依然是LED灯的短引脚接GND,长引脚线通过电阻接GPIO。确保连线无误之后接通树莓派的电源。然后我们编写新的程序。$sudonanoledl.py输入如下内容：importRPi.GPIOasGPIOimporttimechannels=14,15definit():GPIO.setmode(GPIO.BCM)forxinchannels:GPlO.setup(x,GPIO.OUT)passdefon(i):GPIO.output(i,GPIO.HIGH)defoff(i):GPIO.output(i,GPIO.LOW)defsleep(i):time.sleep(i)defclean():GPIO.cleanup()deftest(i):forxinrange(i):forsinchannels:on(s)sleep(l)off(s)passinit()test(5)clean()然后我们保存后运行：$sudopythonledLpy会看到二个灯交替亮起5次，每次一秒钟。我们通过python程序制作了一个最简单的LED流水灯。需要注意的是在我们的PythOn程序中，已经使用了过程函数，这样程序看起来看加清晰。那么到这里，点亮LED灯的初级教程已经结束，但该系列教程总共有三篇，除了这篇入门的教程以外，另还有向大家介绍如何通过浏览器与端来控制LED灯的教程，这样我们也可以通过一个小小的LED来了解树莓派怎么通过WEB远程控制与GPlO连接的元件，可别小看了接下来的教程哦，这可是我们走向物联网开发的根底哦。
