棘轮机构教案.docx

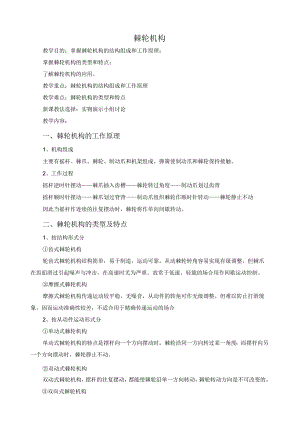

棘轮机构教学目的：掌握棘轮机构的结构组成和工作原理；掌握棘轮机构的类型和特点；了解棘轮机构的应用。教学重点：棘轮机构的结构组成和工作原理教学难点：棘轮机构的类型和特点新课教法选择：实物演示小组讨论教学内容：一、棘轮机构的工作原理1、机构组成主要有摇杆、棘爪、棘轮、制动爪和机架组成。弹簧使制动爪和棘轮保持接触。2、工作过程摇杆逆时针摆动棘爪插入齿槽棘轮转过角度制动爪划过齿背摇杆顺时针摆动棘爪划过脊背制动爪组织棘轮作顺时针转动棘轮静止不动因此当摇杆作连续的往复摆动时，棘轮将作单向间歇转动。二、棘轮机构的类型及特点1、按结构形式分齿式棘轮机构轮齿式棘轮机构结构简单，易于制造，运动可靠，从动棘轮转角容易实现有级调整，但棘爪在齿面滑过引起噪声与冲击，在高速时尤为严重。故常于低速、轻载的场合用作间歇运动控制。摩擦式棘轮机构摩擦式棘轮机构传递运动较平稳，无噪音，从动件的转角可作无级调整。但难以防止打滑现象，因而运动准确性较差，不适合用于精确传递运动的场合2、按从动件运动形式分单动式棘轮机构单动式棘轮机构的特点是摆杆向一个方向摆动时，棘轮沿同一方向转过某一角度；而摆杆向另一个方向摆动时，棘轮静止不动。双动式棘轮机构双动式棘轮机构，摆杆的往复摆动，都能使棘轮沿单一方向转动，棘轮转动方向是不可改变的。双向式棘轮机构假设将棘轮轮齿做成短梯形或矩形时，变动棘爪的放置位置或方向后，可改变棘轮的转动方向。棘轮在正、反两个转动方向上都可实现间歇转动。三、棘轮机构的特点与应用1、结构简单，制造容易运动可靠2、棘轮的转角在很大范围内可调3、工作时有较大的冲击和噪声、运动精度不高，常用于低速场合4、棘轮机构还常用作防止机构逆转的停止器四、棘轮转角的调节1、用遮板调节棘轮转角2、调节摇杆摆动角度的大小，控制棘轮的转角五、棘轮机构的应用应用：在各类机床中实现进给、转位、或分度。棘轮转角的调整方法实例：止动器、牛头刨床、冲床转位、超越离合器（单车飞轮）。自行车后轮上的棘轮机构六、课堂小结1、棘轮机构的工作原理（棘轮为主动件，单向间歇运动）2、棘轮机构的类型3、棘轮机构的特点与应用4、棘轮转角的调节（两种方法）课后小结：1.结合生活及生产中的实例教学，直观形象，学生接受度高。2 .利用多媒体动画演示，提高学生的兴趣，并积极引导学生探索机构工作原理，引发学生思考，防止了灌输式的被动接受。3 .理论联系实际，掌握原理的根底上可进一步拓宽学生的应用及动手能力，课下利用棘轮机构制作模型。
