水利工程特型闸门施工质量检验与评定规范.docx

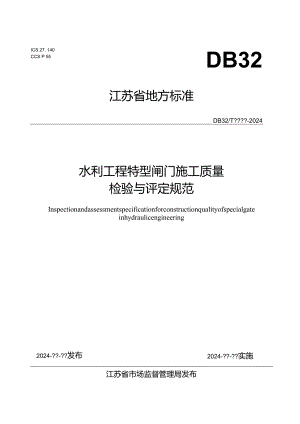

ICS 27. 140CCS P 55DB32江苏省地方标准DB32/T?-2024水利工程特型闸门施工质量检验与评定规范Inspectionandassessmentspecificationforconstructionqualityofspecialgateinhydraulicengineering2024-?-?实施2024-?-?发布江苏省市场监督管理局发布前言III1范围12规范性引用文件13 术语和定义14 一般规定34.1 总体要求34.2 单元工程质量检验评定35闸门制造75.1 基本要求75.2 埋件制造85.3 底轴旋转式钢闸门门体制造85.4 液压翻板钢闸门门体制造115.5 可控水力翻板钢闸门门体制造135.6 有轨平面弧形双开钢闸门门体制造155.7 中轴旋转弧形钢闸门门体制造175.8 闸门防腐196闸门安装196.1 基本要求196.2 埋件安装196.3 底轴旋转式钢闸门门体安装276.4 液压翻板钢闸门门体安装286.5 可控水力翻板钢闸门门体安装296.6 有轨平面弧形双开钢闸门门体安装306.7 中轴旋转弧形钢闸门门体安装316.8 （规范性）单元工程质量评定表32表A.1底轴旋转式钢闸门门体制造单元工程质量评定表32表A.2液压翻板钢闸门门体制造单元工程质量评定表34表A.3可控水力翻板钢闸门门体制造单元工程质量评定表36表A.4有轨平面弧形双开钢闸门门体制造单元工程质量评定表38表A.5中轴旋转弧形钢闸门门体制造单元工程质量评定表40表A.6底轴旋转式钢闸门埋件安装单元工程质量评定表42表A.7液压翻板钢闸门埋件安装单元工程质量评定表43表A.8可控水力翻板钢闸门埋件安装单元工程质量评定表44表A.9有轨平面弧形双开钢闸门埋件安装单元工程质量评定表45表A.10中轴旋转弧形钢闸门埋件安装单元工程质量评定表46表A.11底轴旋转式钢闸门门体安装单元工程质量评定表47表A.12液压翻板钢闸门门体安装单元工程质量评定表48表A.13可控水力翻板钢闸门门体安装单元工程质量评定表49表A.14有轨平面弧形双开钢闸门门体安装单元工程质量评定表50表A.15中轴旋转弧形钢闸门门体安装单元工程质量评定表51附录B（规范性）工序评定表52表B.1底轴旋转式钢闸门底止水埋件安装工序质量评定表52表B.2底轴旋转式钢闸门侧止水埋件安装工序质量评定表53表B.3底轴旋转式钢闸门支校埋件安装工序质量评定表54表B.4底轴旋转式钢闸门锁定埋件安装工序质量评定表55表B.5底轴旋转式钢闸门搁门器埋件安装工序质量评定表56表B.6底轴旋转式钢闸门穿墙套管埋件安装工序质量评定表57表B.7液压翻板钢闸门底止水埋件安装工序质量评定表58表B.8液压翻板钢闸门侧止水埋件安装工序质量评定表59表B.9液压翻板钢闸门支较埋件安装工序质量评定表60表B.10可控水力翻板钢闸门底槛（底止水）埋件安装工序质量评定表61表B.11可控水力翻板钢闸门侧止水埋件安装工序质量评定表62表B.12可控水力翻板钢闸门支校埋件安装工序质量评定表63表B.13有轨平面弧形双开钢闸门底轨安装工序质量评定表64表B.14有轨平面弧形双开钢闸门侧止水埋件安装工序质量评定表65表B.15有轨平面弧形双开钢闸门支校埋件安装工序质量评定表66表B.16中轴旋转弧形钢闸门底止水埋件安装工序质量评定表67表B.17中轴旋转弧形钢闸门侧止水埋件安装工序质量评定表68表B.18中轴旋转弧形钢闸门支较（穿墙套管）埋件安装工序质量评定表69附录C（规范性）试运行检验评定表70表C.1底轴旋转式钢闸门与液压启闭机试运行检验评定表70表C.2底轴旋转式钢闸门与螺杆式启闭机试运行检验评定表71表C.3液压翻板钢闸门与液压启闭机试运行检验评定表72表C.4有轨平面弧形双开钢闸门与固定卷扬式启闭机试运行检验评定表73表C.5中轴旋转弧形钢闸门与固定卷扬式启闭机试运行检验评定表74参考文献751刖S本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由江苏省水利厅提出并归口。本文件起草单位：江苏省水利工程质量监督中心站，江苏省太湖水利规划设计研究院有限公司，江苏省水利勘测设计研究院有限公司，江苏省水利建设工程有限公司，苏州市水利水务工程质量监督站，江苏省水利科学研究院，江苏省水利机械制造有限公司。本文件主要起草人：陈健、顾晓峰、王兵、丁军、许旭东、陈娟、梅新敏、管义兵、汤应来、钟卫华、谢林、徐鑫、吴忠、肖志远、王朝俊、王飞、肖强、夏祥林、常锦亮、周文恒、黎龙凤、章根兴、周金11。IV水利工程特型闸门施工质量检验与评定规范1范围本文件规定了水利工程特型闸门的制造、安装质量检验与评定的要求。本文件适用于大中型水利工程特型闸门的施工质量检验与评定。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1184形状和位置公差未注公差值GB/T14173水利水电工程钢闸门制造、安装及验收规范GB50205钢结构工程施工质量验收规范GB55006钢结构通用规范SL36水工金属结构焊接通用技术条件SL105水工金属结构防腐蚀规范SLTT381水利水电工程启闭机制造安装及验收规范SL582水工金属结构制造安装质量检验通则SL635水利水电工程单元工程施工质量验收评定标准一一水工金属结构安装工程SL753水力自控翻板闸门技术规范DB32/T2334.1水利工程施工质量检验与评定规范第1部分：基本规定DB32/T23343-2013水利工程施工质量检验与评定规范第3部分：金属结构与水力机械3术语和定义下列术语和定义适用于本文件。3.1特型闸门specialgate有别于GB/T14173、DB32"2334.3所列门型，能满足使用运行特殊要求的闸门。包括底轴旋转式钢闸门、液压翻板钢闸门、可控水力翻板钢闸门、有轨平面弧形双开钢闸门、中轴旋转弧形钢闸门等门型。3.1.1底轴旋转式钢闸门steelgatedrivenbybottomhorizontalaxis通过启闭机驱动底轴上的拐臂往复运动，从而带动安装在底轴上的门叶转动的钢闸门。由门叶、底轴、拐臂、支钱等主要部分组成。3.1.2液压翻板钢闸门hydraulicdrivingflapsteelgate由液压系统驱动，围绕支校实现启门、闭门动作的闸门。由门叶、支较、门间止水等主要部分组成。3.1.3可控水力翻板钢闸门hydraulicself-actingfl叩steelgate通过调节水舱内水量变化，围绕支校实现启门、闭门动作的闸门。由门叶、支较、调节水舱等主要部分组成。3.1.4有轨平面弧形双开钢闸门doubleopenableandrailedradialsteelgate由启闭机驱动，围绕支校水平旋转，在底轨上滑移实现启门和闭门动作的对开双扇平面弧形闸门。由门叶、支臂、支较、底轨等主要部分组成。3.1.5中轴旋转弧形钢闸门radialsteelgaterotatedbycentralaxis由启闭机驱动两侧圆盘，带动弧形门叶围绕中轴旋转，实现启门和闭门动作的闸门。由驱动圆盘、门叶、中轴、连接圆盘等主要部分组成。3.2中轴centralaxis通过弧形圆心，并将闸门承受的水压力及结构重量等荷载传递至轴承的构件。3.3驱动圆盘drivingdisc连接门体与启闭系统的中间结构，通过启闭系统的运行可带动门体旋转。3.4连接圆盘connectingdisc与门叶结构固定并通过联接轴与驱动圆盘连接的圆盘。3.5拐臂connectinglever联接启闭机和底轴的中间装置。3.6穿墙套管wallbushing底轴穿过混凝土闸墩的封水装置。3.7支较hingedsupport闸门转动启闭时承受门叶传来的荷载的支承结构。4一般规定4.1 总体要求4.1.1 项目法人应组织监理、设计、施工等单位，根据本文件规定的方法共同划分单元工程，并根据单元工程性质和部位确定关键部位单元工程。4.1.2 单元工程分为制造单元工程、安装单元工程。制造单元工程为单工序单元工程；埋件安装单元工程为多工序单元工程，门体安装单元工程为单工序单元工程。4.1.3 工序分为主要工序和一般工序2类。主要工序和一般工序按本文件进行划分。4.1.4 检验项目按检验方法分为检查项目和检测项目2类，按作用和影响程度分为主控项目和一般项目2类。4.1.5 制造单元工程质量检验评定，应在检验项目的检验结果符合本文件要求，并具备完整施工记录的基础上进行。4.1.6 单工序安装单元工程质量检验评定，应在检验项目的检验结果、试运行符合本文件要求，并具备完整施工记录的基础上进行。4.1.7 多工序安装单元工程质量检验评定，应先进行工序质量检验评定。在工序质量检验评定合格和试运行符合本文件要求的基础上，进行单元工程质量评定。4.1.8 质量检验应采用随机布点和监理工程师现场指定区位相结合的方式进行。检验方法及数量应符合本文件和相关标准的规定。4.1.9 隐蔽部位施工、关键部位施工、质量问题处理等，应保留照片、音视频文件资料并归档。4.1.10 工序质量评定表、单元工程质量评定表及其备查资料的制备由工程施工单位负责，纸张规格宜采用A4,评定表份数按档案管理要求确定。4.2 单元工程质量检验评定4.2.1制造单元工程质量检验评定4.2.1.1 单元工程质量评定应符合下列条件：a）单元工程中制造内容已完成；b）质量缺陷已处理，并经有资质检测单位检验能满足设计要求；c）单元工程中检验项目质量经施工单位自检全部合格。4.2.1.2 制造单元工程质量评定程序应符合下列要求：a）施工单位制造完成后进行单元工程质量自评，按附录A填写单元工程质量评定表，自评合格后报监理单位复核；b）监理单位复核单元工程质量等级;c）关键部位单元工程还应按DB32T2334.1进行质量等级签证。1.1.1.1 施工单位应提交以下报验资料：a）单元工程所含检验项目检验记录；b）各项调试、试验记录；c）施工单位自检完成后，填写的单元工程质量评定表。1.2.1.4 监理单位应形成以下资料：a）监理单位对单元工程质量的检验资料；b）监理工程师签署质量复核意见的单元工程质量评定表。1.2.1.5 制造单元工程质量评定等级分为合格、优良。1.2.1.6 单元工程质量合格等级标准应符合以下要求：a）检查项目全部符合质量要求；b）主控检测项目检测点合格率100%；c）一般检测项目检测点合格率90%以上，不合格值超差微小且不影响使用，不合格点不集中；d）各项报验资料符合要求。1.2.1.7 单元工程质量优良等级标准应符合以下要求：a）检查项目全部符合质量要求；b）主控检测项目检测点合格率100%；c）一般检测项目检测点合格率95%以上，不合格值超差微小且不影响使用，不合格点不集中；d）各项报验资料符合要求。2 .2.2安装单元工程质量检验评定4 .2.2.1检验项目质量检验评定4.2.2.1.1 检验项目质量评定等级分为合格、优良。4.2.2.1.2 检查项目符合质量要求，该检查项目可评为优良等级。1.1.1.1.1 控检测项目，检测点合格率100%,该项目评为合格等级；在合格的基础上，检测点优良率90%以上，该项目评为优良等级。4.2.2.1.4 一般检测项目，检测点合格率90%以上，不合格值超差微小且不影响使用，不合格点不集中，该项目评为合格等级；在合格的基础上，检测点优良率90%以上，该项目评为优良等级。4.2.2.1.5 检测项目合格与优良质量要求相同的，检测点合格率100%,该检测项目可评为优良等级。4.2.2.2工序质量检验评定4.2.2.2.1 工序质量评定应符合下列条件：a）工序中安装内容已完成；b）工序中检验项目经施工单位自检全部合格。4.2.2.2.2 工序质量评定程序应符合下列要求：a）施工单位工序工作完成后进行自评，填写工序质量评定表。工序质量评定表应符合附录B的规定；b）施工单位自评合格后，报监理单位复核；c）监理单位复核工序质量等级。4.2.2.2.3 施工单位应提交以下报验资料：a）工序中各检验项目的检验记录；b）各项调试、试验记录；c）施工单位自检完成后，填写的工序质量评定表。4.2.2.2.4 监理单位应形成以下资料：a）监理单位对工序质量的检验资料；b）监理工程师签署质量复核意见的工序质量评定表。4.2.2.2.5 工序质量评定等级分为合格、优良。4.2.2.2.6 工序质量合格等级标准应符合以下要求：a）检验项目全部合格；b）各项报验资料符合要求。4.2.2.2.7 质量优良等级标准应符合以下要求：a）检验项目全部合格；b）检验项目优良率70%以上，且主控项目优良；c）各项报验资料符合要求。4. 2.2.3单元工程质量检验评定4.1.1.1 .1单元工程质量评定应符合下列条件：a）单元工程中工序已完成；b）质量缺陷已处理，并经有资质检测单位检验能满足设计要求；c）单元工程中工序质量经施工单位自检全部合格。4.1.1.2 单元工程质量评定程序应符合下列要求：a）施工单位在完成埋件安装调试后进行单元工程质量自评，自评合格后报监理单位。监理单位复核单元工程质量等级；b）施工单位在完成闸门门体、启闭机等安装调试后进行单元工程质量自评，自评合格后报监理单位。监理单位初步复核单元工程质量等级；启闭机与闸门试运行检验符合要求后，监理单位复核单元工程质量等级。启闭机与闸门试运行应符合附录C的规定；c）关键部位单元工程还应按DB32/T2334.1进行质量等级签证。4.1.1.3 施工单位应提交以下报验资料：a）单元工程中所含工序检验评定资料和检验项目检验记录；b）各项调试、检验记录；c）试运行检验记录；d）施工单位自检完成后，填写的单元工程质量评定表。4.1.1.4 监理单位应形成以下资料：a）监理单位单元工程质量的检验资料；b）监理工程师签署质量复核意见的单元工程质量评定表。4.1.1.5 元工程质量评定等级分为合格、优良。4.1.1.6 多工序单元工程质量合格等级标准应符合以下要求：a）各工序质量评定全部合格；b）试运行符合本部分和相关规范要求；c）各项报验资料符合要求。4.1.1.7 多工序单元工程质量优良等级标准应符合以下要求：a）各工序质量评定全部合格；b）工序优良率70%以上，且主要工序优良；c）试运行符合本部分和相关规范要求；d）各项报验资料符合要求。4.1.1.8 单工序单元工程质量合格等级标准应符合以下要求：a）检验项目全部合格：b）试运行符合本部分和相关规范要求；c）各项报验资料符合要求。4.1.1.9 单工序单元工程质量优良等级标准应符合以下要求：a）检验项目全部合格；b）检验项目优良率70%以上，且主控项目优良；c）试运行符合本部分和相关规范要求；d）各项报验资料符合要求。5闸门制造5.1 基本要求5.1.1 闸门应按批准的设计文件和施工图纸制造，并符合GB/T1184、GB/T14173GB55006SL105>DB32/T2334.3的要求。5.1.2 闸门制造所用钢材、焊材及防腐蚀等材料应符合设计和规范要求，质量证书齐全，并按规定进行检验。铸钢件与锻件的检验应符合设计和GB/T14173的要求。5.1.3 单扇门叶宽度大于20m和采用分段制造的特型闸门，制造单位应编制专项制造方案，经监理单位审查批准后实施。5.1.4 闸门的焊接和检验应符合GB/T14173、SL36的要求。焊接工艺评定应符合规范要求。焊缝应进行外观质量检验和内部质量检测。焊缝按其重要性分为三类，合同文件及图样另有规定者，按合同文件及图样的规定分类。一类焊缝、二类焊缝内部质量应采用超声波法或射线法进行检测，每个部位的检测比例符合设计和规范要求。5.1.5 底轴旋转式钢闸门、中轴旋转弧形钢闸门焊缝分为以下三类：a）一类焊缝包括：1）闸门竖向主梁、水平横梁、边梁的腹板及翼缘板的对接焊缝；2）竖向边梁与水平横梁的组合焊缝；3）拐臂或竖向主梁与底轴连接的组合焊缝或角焊缝；4）底轴管对接焊缝；5）连接圆盘与门体连接焊缝、驱动圆盘与中轴连接焊缝。b）二类焊缝包括：1）闸门主梁腹板与横梁腹板的组合焊缝或角焊缝，主梁翼缘板与横梁翼缘板连接的对接焊缝；2）闸门面板的对接焊缝，闸门面板与圆弧板或底轴管的连接焊缝；3）闸门主梁、边梁翼缘板与腹板的组合焊缝或角焊缝；4）主梁、边梁与门叶面板相连接的组合焊缝或角焊缝。c）三类焊缝：不属于一、二类焊缝的其他焊缝。5.1.6 液压翻板钢闸门、可控水力翻板钢闸门焊缝分为以下三类：a）一类焊缝包括：1）闸门主梁、边梁的腹板及翼缘板的对接焊缝；2）闸门主梁腹板与边梁腹板连接的组合焊缝或角焊缝;主梁翼缘板与边梁翼缘板连接的对接焊缝。b）二类焊缝包括：1）闸门面板的对接焊缝；2）闸门主梁、边梁的腹板与翼缘板的组合焊缝或角焊缝；3）主梁、边梁与门叶面板相连接的组合焊缝或角焊缝；4）闸门吊耳板、支较与门叶的组合焊缝或角焊缝。c）三类焊缝：不属于一、二类焊缝的其他焊缝。5.1.7 有轨平面弧形双开钢闸门焊缝分为以下三类：a）一类焊缝包括：1）闸门主梁腹板及翼缘板的对接焊缝；2）闸门支臂对接焊缝；3）门体与支臂连接的组合焊缝；4）牵引座的对接焊缝。b）二类焊缝包括：1）闸门面板的对接焊缝；2）闸门主梁与面板的组合焊缝或角焊缝；3）闸门支臂的翼缘板与腹板的组合焊缝或角焊缝；4）支臂与连接板的组合焊缝或角焊缝；5）牵引座与闸门门叶组合焊缝或角焊缝；6）主支臂节点之间连接杆的角焊缝。c）三类焊缝：不属于一、二类焊缝的其他焊缝。5.1.8 门体及埋件构件可采用整体预拼装或累积连续预拼装。当采用累积连续预拼装时，两相邻单元连接的构件应分别参与两个单元的预拼装。预拼装检验时，应考虑环境的影响。5.1.9 受场地条件限制不具备整体预拼装条件的，应采用计算机辅助方法模拟预拼装，模拟构件或单元的外形尺寸应与实物几何尺寸相同。当采用计算机辅助模拟预拼装的偏差超过规范时，应进行实体预拼装。5.1.10 闸门及埋件应进行出厂验收，验收合格方可出厂，并附产品合格证明材料。5.2 埋件制造5.2.1 每孔闸门的埋件制造一般为1个单元工程。5.2.2 闸门埋件制造单元工程为单工序单元工程。5.2.3 闸门埋件制造单元工程质量检验项目与标准应符合DB32/T2334.3-2013表1的规定。5.2.4 埋件制造单元工程质量评定应按DB32/T2334.3-2013附录A表A.1填写。5.3 底轴旋转式钢闸门门体制造5.3.1单元工程划分每扇门体制造一般为1个单元工程，宜为关键部位单元工程。5.3.2工序组成门体制造单元工程为单工序单元工程。5.3.3质量检验项目与标准底轴旋转式钢闸门门体制造单元工程质量检验项目与标准应符合表1的规定。表1底轴旋转式钢闸门门体制造单元工程质量检验项目与标准项次检验项目质量要求(允许偏差，mm)检验方法检验数量主控项目I材料规格与质量符合设计和规范要求试验，查阅资料按规范要求2一类、二类焊缝内部质量见DB32/T2334.3-2013附录D表D.23运转件加工精度符合设计和规范要求千分尺、游标卡尺、粗糙度仪逐件4扭曲B（三）100OOB（三）>1000020000B（三）>2000030000B（三）>30000-40000B（三）>40000-50000B（三）>5(X)(X)4.06.08.010.012.015.0等高块、弦线、水准仪、钢直尺测1点5严密性试验符合设计要求空压机、洗衣液、煤油、石灰水逐件6底轴管外径D轴颈部位：符合设计要求外径千分尺各测1点其他部位：±3.0外径千分尺每Im测1点7底轴管轴颈部位同轴度L200001.>20000-400001.>400002.0,或符合设计要求3.0,或符合设计要求4.0,或符合设计要求经纬仪、等高块、弦线、钢直尺测2点8底轴管壁厚-1+5或符合设计要求测厚仪、游标卡尺每Im测1点I焊缝外观质量见DB32f2334.3-2013附录D表D.12支校转动情况灵活、无卡阻检查逐件3运转件镀络或堆焊、贴焊不锈钢厚度±10%测厚仪每处测3点4两边梁中心距B10000B>10000-20000B>20000-30000B>30000-40000B>40000-50000B>50000±5.0±6.0±8.0±10.0±12.0±15.0钢卷尺、全站仪测2点5面板局部平面度面板厚Wlo面板厚1016面板厚165.04.03.0Im靠尺、塞尺测5点6闸门分节制造组合处的错位2.0钢直尺、塞尺每节测1点7门叶厚度(b)bIO(X)b>1000-3000b>3000±3.0±4.0±5.0钢卷尺测4点8门叶高度（三）H50H>5000±5.0±8.0钢卷尺测2点表1底轴旋转式钢闸门门体制造单元工程质量检验项目与标准（续）项次检验项目质量要求（允许偏差，mm）检验方法检验数量一般项目9门叶宽度（B）B10000B>10000-20000B>2000030000B>300004(X)00B>40000-50000B>50000±8.0+10.0±12.0±15.0±18.0±20.0±25.0钢卷尺、全站仪测2点10对角线相对差ID1-D2IB10000B>10000-20000B>20000-30000B>30000-40000B>40000-50000B>5004.06.08.010.012.015.0钢卷尺、全站仪测2点11门叶横向直线度（。）B/1500且6.0等高块、弦线、钢直尺每Im测1点12门叶竖向直线度（f2）H/1500且4.0等高块、弦线、钢直尺每Im测1点13纵向隔板错位3.0钢直尺、弦线逐件14面板与梁组合面的局部间隙.o塞尺逐件15门叶底缘直线度2.0等高块、弦线、钢直尺、水准仪测3点16止水座面平面度2.0水准仪、经纬仪、钢直尺每Im测1点17侧止水螺孔中心至门叶中心距离偏差±1.5钢卷尺测4点18底轴管长度L±L10,且不大于士10钢卷尺、全站仪测2点19底轴管直线度L20000L>200(X)400001.>400002.04.06.0等高块、弦线、钢直尺测4点B.注：门叶宽度B、门叶高度H、门叶厚度b、底轴管外径D、底轴管长度L、对角线长度Dl和D2、门叶横向直线度口、门叶竖向直线度f2的单位均为mm。5.3.4单元工程质量评定底轴旋转式钢闸门门体制造单元工程质量评定应按附录A表A.1填写。1.4 液压翻板钢闸门门体制造1.4.1 单元工程划分每扇门体制造一般为1个单元工程，宜为关键部位单元工程。1.4.2 工序组成液压翻板钢闸门门体制造单元工程为单工序单元工程。1.4.3 质量检验项目与标准液压翻板钢闸门门体制造单元工程质量检验项目与标准应符合表2的规定。表2液压翻板钢闸门门体制造单元工程质量检验项目与标准项次检验项目质量要求(允许偏差，mm)检验方法检验数量主控项目1材料规格与质量符合设计和规范要求试验，查阅资料按规范要求2一类、二类焊缝内部质量见DB32/T2334.3-2013附录D表D.23运转件加工精度符合设计和规范要求千分尺、游标卡尺、粗糙度仪逐件4扭曲B（三）<5000B（三）>5000-10000B（三）>1000015000B（三）>15000-20000B（三）>200003.04.05.()6.07.0等高块、弦线、钢直尺、水准仪测1点5两支较中心距±1.5钢卷尺测2点6两支较同轴度2.0经纬仪、闷盖、钢丝、钢直尺测2点7止水面不平度2.0水准仪每Im测1点8严密性试验符合设计要求空压机、洗衣液、煤油、石灰水逐件-般项目1焊缝外观质量见DB32/T2334.3-2013附录D表D.12运转件镀辂或堆焊不锈钢厚度±10%测厚仪每处测3点3门叶厚度(b)b1000b>10003000b>3000±3.0±4.0±5.0钢卷尺测4点4门叶高度（三）H5000H>500010000H>10000±5.0±8.0±10.0钢卷尺、全站仪测2点表2液压翻板钢闸门门体制造单元工程质量检验项目与标准（续）项次检验项目质量要求（允许偏差，mm）检验方法检验数量5门叶宽度（B）B<5000B>5000I(XXX)B>10000-15000B>1500020000B>2(XXX)±5.0±8.0±10.0±12.0±15.0钢卷尺、全站仪测2点6侧止水螺孔中心至门叶中心距离偏差±1.5钢卷尺测4点7面板局部平面度面板厚10面板厚1016面板厚165.04.03.0Im靠尺、塞尺测5点8门叶底缘直线度2.0等高块、弦线、钢直尺、水准仪测3点9对角线相对差ID1-D2IB（三）5000B（三）>5000100OOB（三）>10000-15000B（三）>15000-20000B（三）>200003.04.05.06.07.0钢卷尺、全站仪测2点10支较孔与门叶纵横向中心线偏差±2.0钢卷尺、钢直尺纵横各测2点11门叶横向直线度（f）B/1500,且6.0等高块、弦线、钢直尺每Im测1点12门叶竖向直线度（f2）H/1500,且4.0等高块、弦线、钢直尺每Im测1点注：门叶宽度B、门叶高度H、门叶厚度b、对角线长度Dl和D2、门叶横向直线度h、门叶竖向直线度f2的单位均为mm01.4.4 单元工程质量评定液压翻板钢闸门门体制造单元工程质量评定应按附录A表A.2填写。1.5 可控水力翻板钢闸门门体制造1.5.1 单元工程划分每扇门体制造一般为1个单元工程，宜为关键部位单元工程。1.5.2 工序组成可控水力翻板钢闸门门体制造单元工程为单工序单元工程。1.5.3 质量检验项目与标准可控水力翻板钢闸门门体制造单元工程质量检验项目与标准应符合表3的规定。表3可控水力翻板钢闸门门体制造单元工程质量检验项目与标准项次检验项目质量要求(允许偏差，mm)检验方法检验数量主控项目1材料规格与质量符合设计和规范要求试验，查阅资料按规范要求2一类、二类焊缝内部质量见DB32/T2334.3-2013附录D表D.23运转件加工精度符合设计和规范要求千分尺、游标卡尺、粗糙度仪逐件4扭曲B（三）<5000B（三）>5000-10000B（三）>10000-15000B（三）>15000-20000B（三）>200003.04.05.06.07.0等高块、弦线、钢直尺、水准仪测1点5两支校中心距±1.5钢卷尺测2点6两支较同轴度2.0经纬仪、闷盖、钢丝、钢直尺测2点7止水面不平度20水准仪每Im测1点8严密性试验符合设计要求空压机、洗衣液、煤油、石灰水逐件般项目1焊缝外观质量见DB32/T2334.3-2013附录D表D.12运转件镀格或堆焊不锈钢厚度±10%测厚仪每处测3点3门叶厚度(b)b1000b>10003000b>3000±3.0±4.0±5.0钢卷尺测4点4门叶高度（三）H5000H>5000-10000H>10000±5.0±8.0±10.0钢卷尺测2点5门叶宽度(B)B5000B>5000-10000B>1000015000B>15000-20000B>20000±5.0±8.0±10.0±12.0±15.0钢卷尺、全站仪测2点6两边梁中心距B100OOB>1000015000B>1500020000B>2(XXX)±3.0±4.0±5.0±6.0钢卷尺、全站仪测2点表3可控水力翻板钢闸门门体制造单元工程质量检验项目与标准（续）项次检验项目质量要求（允许偏差，mm）检验方法检验数量般项目7面板局部平面度面板厚10面板厚1016面板厚165.04.03.0Im靠尺、塞尺测5点8两边梁平行度IL-LIB5000B>500010000B>100-15000B>15000-20000B>200002.03.04.05.06.0钢卷尺、全站仪测2点9对角线相对差IDi-D2IB（三）5000B（三）>5000-10000B（三）>1000015000B（三）>15OOO-2OOOOB（三）>2(XXX)3.04.05.06.07.0钢卷尺测2点10支钦孔与门叶纵横向中心线偏差±2.0钢卷尺、钢直尺纵横各测2点Il门叶横向直线度（fl）B/1500,且6.0等高块、弦线、钢直尺每Im测1点12门叶竖向直线度（f2）H/15()0,且4.0等高块、弦线、钢直尺每Im测1点13浮箱外形宽度B5000B>5000±6.0±10.0钢卷尺测2点14浮箱外形高度H<5000H>5(XX)±6.0±10.0钢卷尺测2点15浮箱外形厚度b1000b>1000±3.0±5.0钢卷尺测4点rbnI注：门叶宽度B、门叶高度H、门叶厚度b、边梁中心距L，和L、对角线长度Dl和D2、门叶横向直线度门叶竖向直线度f2的单位均为mmo1.5.4 单元工程质量评定可控水力翻板钢闸门门体制造单元工程质量评定应按附录A表A.3填写。1.6 有轨平面弧形双开钢闸门门体制造1.6.1 单元工程划分每扇门体制造一般为1个单元工程，宜为关键部位单元工程。1.6.2 工序组成有轨平面弧形双开钢闸门门体制造单元工程为单工序单元工程。1.6.3 质量检验项目与标准有轨平面弧形双开钢闸门门体制造单元工程质量检验项目与标准应符合表4的规定。表4有轨平面弧形双开钢闸门门体制造单元工程质量检验项目与标准项次检验项目质量要求（允许偏差，mm）检验方法检验数量主控项目1材料规格与质量符合设计和规范要求试验，查阅资料按规范要求2一类、二类焊缝内部质量见DB32/T2334.3-2013附录D表D.23运转件加工精度符合设计和规范要求千分尺、游标卡尺、粗糙度仪逐件4门叶4角最大处扭曲B<20000B>2000040000B>400005.08.010.0等高块、弦线、钢直尺、水准仪测1点5严密性试验符合设计要求空压机、洗衣液、煤油、石灰水逐件6主横梁中心距±3.0钢卷尺测2点7主横梁平行度IL-LI3.0钢卷尺测1点8支臂端板与支臂轴线中心垂直度2.0钢卷尺纵、横方向各测2点般项目1焊缝外观质量见DB32/T2334.3-2013附录D表D.12运转件镀铭或堆焊不锈钢厚度±10%测厚仪每处测3点3门叶厚度（b）b1000b>10003000b>3000±3.0±4.0±5.0钢卷尺测4点4门叶高度（三）H5000H>5000-10000H>l(XXX)±5.0±8.0±10.0钢卷尺测2点5门叶宽度（B）B20000B>20000-40000B>40000±15.0±25.0±35.0钢卷尺、全站仪测2点6门叶横向弧度与样板间隙6.0弦长3m样板、塞尺测3点7甲板局部平面度板厚10板厚1016板厚165.04.03.0Im靠尺、塞尺测5点8纵向隔板错位<2.0弦线、
