汽油发动机工作原理与特点.docx

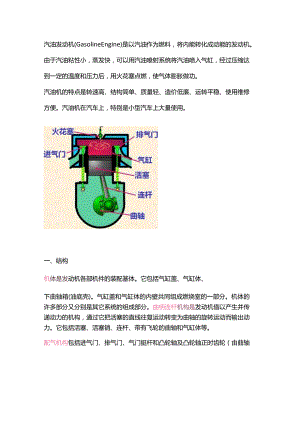

汽油发动机(GasolineEngine)是以汽油作为燃料，将内能转化成动能的发动机。由于汽油粘性小，蒸发快，可以用汽油喷射系统将汽油喷入气缸，经过压缩达到一定的温度和压力后，用火花塞点燃，使气体膨胀做功。汽油机的特点是转速高、结构简单、质量轻、造价低廉、运转平稳、使用维修方便。汽油机在汽车上，特别是小型汽车上大量使用。一、结构机体是发动机各部机件的装配基体。它包括气缸盖、气缸体、下曲轴箱(油底壳)。气缸盖和气缸体的内壁共同组成燃烧室的一部分。机体的许多部分又分别是其它系统的组成部分。曲柄连杆机构是发动机借以产生并传递动力的机构，通过它把活塞的直线往复运动转变为曲轴的旋转运动而输出动力。它包括活塞、活塞销、连杆、带有飞轮的曲轴和气缸体等。配气机构包括进气门、排气门、气门挺杆和凸轮轴及凸轮轴正时齿轮（由曲轴正时齿轮驱动）等。它的作用是使可燃混合气及时充入气缸并及时从气缸排出废气。燃料供给系统汽油机燃料供给系统包括汽油箱、汽油泵、汽油滤清器、空气滤清器、化油器、进气管、排气管、排气消音器等。其作用是把汽油和空气混合成合适的可燃混合气供入气缸，以备燃烧，并将燃烧生成的废气排出发动机。喷油H摇智凸轮轴进气固进气歧If分电器正时皮带气门弹簧气缸差油底壳曲轴/ 空调压缩机油底克砂圈排油塞活褰冷却系统主要包括水泵、散热器、风扇、分水管和气缸体以及气缸盖里的水套。其功用是把高热机件的热量散发到大气中去，以保证发动机正常工作。润滑系统包括机油泵、限压阀、润滑油道、集滤器、机油滤清器和机油散热器等。其功用是将润滑油供给摩擦件，以减少它们之间的摩擦阻力，减轻机件的磨损，并部分地冷却摩擦零件，清洗摩擦表面。起动系统包括使发动机的起动机构及其附属装置。二、工作原理发动机是将化学能转化为机械能的机器，它的转化过程实际上就是工作循环的过程，简单来说就是通过燃烧气缸内的燃料，产生动能，驱动发动机气缸内的活塞往复的运动，由此带动连在活塞上的连杆和与连杆相连的曲柄，围绕曲轴中心作往复的圆周运动，而输出动力的。四冲程汽油机的工作过程是一个复杂的过程，它由进气、压缩、燃烧膨胀、排气四个行程（冲程）组成。进气行程此时，活塞被曲轴带动由上止点向下上止点移动，同时，进气门开启，排气门关闭。当活塞由上止点向下止点移动时，活塞上方的容积增大，气缸内的气体压力下降，形成一定的真空度。由于进气门开启，气缸与进气管相通，混合气被吸入气缸。当活塞移动到下止点时，气缸内充满了新鲜混合气以及上一个工作循环未排出的废气。压缩行程活塞由下止点移动到上止点，进排气门关闭。曲轴在飞轮惯性作用的带动下旋转，通过连杆推动活塞向上移动，气缸内气体容积逐渐减小，气体被压缩，气缸内的混合气压力与温度随着升高。作功行程此时，进排气门同时关闭，火花塞点火，混合气剧烈燃烧，气缸内的温度、压力急剧上升，高温、高压气体推动活塞向下移动，通过连杆带动曲轴旋转。在发动机工作的四个行程中，只有这个在行程才实现热能转化为机械能，所以，这个行程又称为作功行程。排气行程此时，排气门打开，活塞从下止点移动到上止点，废气随着活塞的上行，被排出气缸。由于排气系统有阻力，且燃烧室也占有一定的容积，所以在排气终了地，不可能将废气排净，这部分留下来的废气称为残余废气。残余废气不仅影响充气，对燃烧也有不良影响。排气行程结束时，活塞又回到了上止点。也就完成了一个工作循环。随后，曲轴在飞轮惯性作用的带动下仍继续旋转，开始下一个循环。如此周而复始，发动机就不断地运转起来。
