海口220kV潭连输变电新建工程环评报告.docx

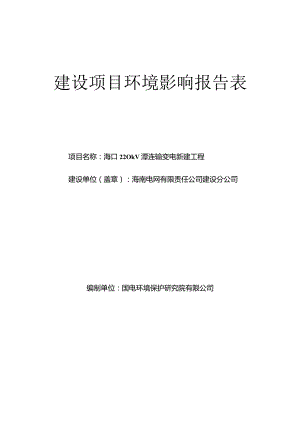

建设项目环境影响报告表项目名称：海口22OkV潭连输变电新建工程建设单位（盖章）：海南电网有限责任公司建设分公司编制单位：国电环境保护研究院有限公司一、建设项目基本情况二、建设内容5三、生态环境现状、保护目标及评价标准18四、生态环境影响分析34五、主要生态环境保护措施48六、生态环境保护措施监督检查清单54七、结论60电磁环境影响专题评价611总论622电磁环境现状评价663电磁环境影响预测与评价704电磁环境影响评价专题结论84附图附图1本项目地理位置示意图一、建设项目基本情况建设项目名称海口220kV潭连输变电新建工程项目代码2105-460000-04-01-19(X)52建设单位联系人*联系方式*建设地点拟建220kV潭连站站址位于海南省海口市美兰区潭连村拟建22OkV及UOkV输电线路全线位于海南省海口市美兰区、琼山区境内地理坐标*建设项目行业类别55-161输变电工程用地（用海）面积（m2）/长度（km）变电站站区围墙内面积7744m2电缆线路长约18.8km,不新增永久占地；架空线路长约10.15km,占地面积约4040m2,其中永久占地面积约2440m2,临时占地面积约1800m2o建设性质Ei新建（迁建）口改建口扩建口技术改造建设项目申报情形首次申报项目口不予批准后再次申报项目超五年重新审核项目口重大变动重新报批项目项目审批（核准/备案）部门（选填）项目审批（核准/备案）文号（选填）总投资（万元）*环保投资（万元）*环保投资占比（）*施工工期预计12个月是否开工建设PJ否是：专项评价设置情况根据环境影响评价技术导则输变电（HJ24-2020）,本项目环境影响报告表设置电磁环境影响评价专题规划情况无规划环境影响评价情况无规划及规划环境影响评价符合性分析无其他符合性分析1、与“三线一单”的相符性分析（1）生态保护红线符合性分析海口220kV潭连输变电新建工程位于海南省海口市美兰区、琼山区境内，主要包括变电站新建工程、22（）kV及UOkV输电线路新建工程。其中输电线路采用地下电缆敷设和架空架设两种方式。根据海南省人民政府（琼府201690号）海南省人民政府关于划定海南省生态保护红线的通告及海南省“多规合一”信息综合管理平台（公众版）（http:/yzlt.hniplan.eom/index.html#）查询,本项目变电站工程不涉及海南省生态保护红线区，本项目线路工程涉及4处海南省生态保护红线区，其中3处是利用市政综合管廊敷设的地下电缆线路涉及的生态保护红线区，1处是架空线路无害化通过（即空间跨越）生态保护红线区。具体涉及情况如下：潭连至江东22OkV电缆线路在灵山镇道孟村南侧涉及海南岛防洪调蓄11类红线区（灵道梦河），涉及长度约0.15km。文昌气电至玉洲、江东双同线路改接入潭连变22OkV电缆线路在灵山镇仁定村东北侧涉及海南岛防洪调蓄11类红线区（灵桂芬干渠），涉及长度约0.72km；在演丰镇昌城村东南侧涉及海南岛水源保护与水源涵养II类红线区（演丰西河），涉及长度约0.22km。文昌气电至玉洲、江东双网线路改接入潭连变220kV架空线路在演丰镇南白村东南侧无害化通过（即空间跨越）海南岛水源保护与水源涵养11类红线区（演丰东河），跨越长约0.32km,架空线路不在生态保护红线区范围内立塔。本项目涉及海南岛防洪调蓄II类红线区及海南岛水源保护与水源涵养H类红线区，根据海南省人民政府办公厅关于印发海南省陆域生态保护红线区开发建设管理目录的通知（琼府办（2016）239号），对位于海南岛防洪调蓄11类红线区的港口、桥梁、水利等国家和省重大基础设施及管网、电网、差转台、电视塔台、无线通讯、雷达等基础设施项目属于开发建设准入目录清单允许建设项目；对于海南岛水源保护与水源涵养II类红线区范围内的机场、公路、铁路、港口、水利等国家和省重大基础设施及管网、电网、差转台、电视塔台、无线通讯、雷达等基础设施项目，属于开发建设准入目录清单允许建设项目。（2）与环境质量底线的符合性分析根据现状监测，本项目所有监测点位处工频电场强度和工频磁感应强度远小于工频电场强度4000Vm,工频磁感应强度100T的公众曝露控制限值，声环境噪声值均满足声环境质量标准（GB3096-2008）1类、2类及4a类标准要求。本项目属于生态类项目，施工期对周围环境的影响主要为施工机械噪声和运输车辆交通噪声、施工作业及运输车辆引起的二次扬尘、施工引起的植被破坏及施工人员产生的生活垃圾及生活污水等；运行期对周围环境的影响主要为变电站及线路产生的工频电场、工频磁场及噪声等。施工期通过落实各项防治措施后，可将本项目对大气、地表水及生态环境的影响降低到最低，本项目运营期不会对大气、地表水等环境要素产生污染。本项目的建设不会降低当地环境功能，不会破坏环境质量底线。（3）与资源利用上线的符合性分析本工程主要消耗资源为土地占用，工程总占地面积约11784m2,其中，永久占地面积约101841m,临时占地面积约180Om2。永久占地符合相关规划要求，临时占地在施工活动结束后及时恢复原有土地利用功能，不影响土地的后续使用；输电线路采用地下电缆敷设和架空架设两种方式，其中地下电缆不新增永久占地，架空线路的杆塔可选择占地小的塔型，铁塔仅有四个塔脚占地，铁塔下方仍具备耕种功能，均符合资源利用上线的要求。（4）与生态环境准入清单的符合性分析根据中共海南省委办公厅、海南省人民政府办公厅印发关于海南省“三线一单”生态环境分区管控的实施意见的通知，海南省共划定环境管控单元871个，分为优先保护单元、重点管控单元和一般管控单元三类，实施分区管控。根据中共海口市委办公室、海口市人民政府办公室关于印发关于海口市“三线一单”生态环境分区管控的实施意见的通知，将全市国土空间按照优先保护、重点管控、一般管控三大类划分为150个环境管控单元。本项目位于海南省海口市美兰区、琼山区境内，项目涉及优先保护单元、重点管控单元和一般管控单元。根据海南省总体生态环境优先保护单元方案，以生态环境保护优先为原则，严格执行相关法律、法规和文件要求，严守生态环境质量底线，确保生态环境功能不降低；根据海南省总体生态环境重点管控单元方案，需从区域污染物削减/替代、限制/禁止开发建设活动、污染源控制、环境风险防控等方面提出要求；根据海南省总体生态环境一般管控单元方案，；执行生态环境保护的基本要求，重点加强农业面源、城镇生活污水等污染治理。本项目为电力供应行业，属于公共基础设施，不涉及区域污染物削减或替代，不属于依法禁止或限制开发建设活动。本项目不涉及使用非清洁燃料，施工期主要污染物为施工扬尘、施工废水、施工噪声，采取相应污染防治措施后对环境质量影响较小。项目所在区域电磁环境、声环境质量经现状监测，均符合相应环境标准要求。施工期主要污染物为施工扬尘、施工废水、施工噪声，采取相应污染防治措施后对环境质量影响较小。运行期不产生大气污染物，变电站少量生活污水采用地埋式污水装置处理后用于站区绿化不外排；变电站采用低噪声主变，线路采用地下电缆敷设和架空架设，架空线路提高导线对地高度；事故油池采取防渗措施，环境风险防控措施可行，因此，本项目符合海南省及海口市关于“三线一单”的要求。2、相关生态环境保护法律法规政策及生态环境保护规划的符合性分析本项目建设符合全国生态环境保护纲要（2000年12月20日）、国家重点生态功能保护区规划纲要（原国家环保总局环发2007165号，2007年10月31日起执行）、海南省人民政府关于划定海南省生态保护红线的通告（海南省人民政府，琼府办201690号）、海南省生态保护红线管理规定（海南省人民代表大会常务委员会第74号，2016年9月1日起施行）、海南省陆域生态保护红线区开发建设管理目录（海南省人民政府，琼府办2016239号）、关于海南省“三线一单”生态环境分区管控的实施意见的通知（琼办发20217号）及关于海口市“三线一单”生态环境分区管控的实施意见的通知要求。项目建设及运行遵守相关生态环境保护法律法规政策及生态环境保护规划。二、建设内容地2.1地理位置海口22OkV潭连输变电新建工程位于海南省海口市美兰区境内，本工程地理位置示意图位置见附图Io22项目组成及规模本项目建设内容包括：(1) 22OkV潭连变电站新建工程：新建22OkV潭连变电站，电压等级为220/110/lOkV；主变容量本期2x180MVA,主变压器采用户外布置；220kV及IIOkV配电装置采用户内GlS布置；22OkV出线间隔本期6回，11OkV出线间隔本期10回。(2) 22OkV输电线路工程：潭连至江东22OkV线路工程，新建线路起于拟建22OkV潭连变电站，止于已建22OkV江东变电站，全线采用地下电缆敷设，线路长约2x6.0km,电缆截面为120Omm2。文昌气电至玉洲、江东双回线路改接入潭连变220kV线路工程，新建线路起于拟建22OkV潭连变电站，止于现有22OkV文昌气电至玉洲、江东双回线路文昌气电侧改接点，线路采用地下电缆敷设和架空架设，其中电缆段线路长约2x10.5km,电缆截面为160Omm2；架空段线路长约2x9.5km,导线截面2x30Omm2；同时恢复玉洲至江东接线，新建线路起于220kV玉洲变电站，止于现有220kV文昌气电至江东线160#塔，线路采用架空架设，线路长约0.4km,项目导线截面2x30Omm2。同时拆除现有22OkV文昌气电至江东线159#至160#塔间线路长约0.2km。组(3)IIOkV输电线路工程：仁定至桂林洋无接入潭连变IlOkV线路工程，新建线路起成及于拟建220kV潭连变电站，止于现有IIOkV仁定至桂林洋线路H接点，线路采用地下电缆敷设规和架空架设，其中电缆段线路长约2xl4km,电缆截面为50Omm2,架空段线路长约2x0.Ikm,模导线截面为240mm2;美兰至桂林洋丸接入潭连变IlokV线路工程，新建线路起于拟建22OkV潭连变电站，止于现有IlOkV美兰至桂林洋线路又接点，线路采用地下电缆敷设和架空架设，其中电缆段线路长约2x().7km,电缆截面为50()mm2,架空段线路长约2x().Ikm,导线截面为24Omm2；江东至高校n接入潭连变1IOkV线路工程，新建线路起于拟建22()kV潭连变电站，止于IlokV江东至高校线路兀接点，线路采用地下电缆敷设，线路长约2x0.2km,电缆截面为8()Omm2；同时将玉洲至桂林洋、玉洲至高校两回T接仁定站线路改为Jl接，形成玉洲至桂林洋n接至仁定线路和玉洲至高校线路，新建架空线路长约2x().05km,导线截面为24Omm2。2.2.1 22OkV潭连变电站新建工程新建220kV潭连变电站位于海南省海口市美兰区桂林洋潭连村。变电站电压等级为220/110/IOkV本期主变容量2x18()MVA,22OkV出线间隔6回,UOkV出线间隔10回,IOkV出线间隔2x12回，并联电容器组2x(1×8)Mvar,并联电抗器组2x(5×8)MVar；终期主变容量4x80MVA；22()kV出线间隔8回，IlOkV出线间隔12回，1OkV出线间隔4x12回，并联电容器组4x(3x8)Mvar,并联电抗器组4x(2×8)Mvaro22OkV潭连变电站站址西南侧约48m处为海琼高速(G9812),拟建站址现状为经济林地,主要为槟榔树、少量其他杂树及灌草丛等。22OkV潭连变电站工程组成一览表见表2.1。表2.1220kV潭连变电站工程组成一览表项目本期规模终期规模主体工程主变容量2×180MVA4×180MVA电压等级220/110/IOkV220/1IOZlOkV220kV出线间隔6回8回HOkV出线间隔10回12回IOkV出线间隔2×12回4×12回并联电容器组2×(1×8)Mvar4×(3x8)Mvar电抗器组2×(5×8)Mvar4×(2×8)Mvar辅助工程进站道路变电站进站道路从兴洋三横路引接，新建进站道路约406m环保工程生活污水地埋式污水处理设施噪声低噪声的变压器固废站内设置垃圾收集箱，分类收集，由环卫部门定期清运事故油池新建事故油池1座，容积7511P公用工程供电站用电源：站用电系统采用单母线分段接线，设2台站用变压器；施工电源：施工电源可从IOkV琼文线锦丰支线采用架空和电缆直埋两种方式引接供水生活用水及消防用水由市政供水管网引接排水雨污分流；生活污水经地埋式污水处理装置处理后用于站内绿化，不外排；雨水通过雨水井收集后，排入站内雨水管内采暖、通风空调系统、自然进风、机械排风系统临时工程施工营地2.2.2 22OkV及IlOkV输电线路工程海口220kV潭连输变电新建工程配套输电线路工程主要包括220kV愉电线路工程和IIOkV输电线路工程。具体输电线路工程内容如下：潭连至江东220kV线路工程；文昌气电至玉洲、江东双回线路改接入潭连变220kV线路工程；仁定至桂林洋n接入潭连变IlOkV线路工程；美兰至桂林洋八接入潭连变IlOkV线路工程；江东至高校“接入潭连变IlOkV线路工程。2.2.2.1 220kV输电线路工程潭连至江东220kV线路工程新建线路起于拟建22OkV漂连变电站，止于已建220kV江东变电站，全线采用地下电缆敷设，线路长约2x6.0km,其中利用市政综合管廊敷设2x5.5km,新建电缆沟敷设2x0.5km。电缆截面为120Omm2。文昌气电至玉洲、文昌气电至江东双回线路改接入潭连变22OkV线路工程新建线路起于拟建22OkV潭连变电站，止于现有22OkV文昌气电至玉洲、文昌气电至江东共塔双回改接点，线路采用地下电缆敷设和架空架设，其中电缆段线路长约2x10.5km,利用市政综合管廊敷设2x10.1km,新建电缆沟敷设2x0.4km,电缆截面为160Ommz；架空段线路长约2×9.5km,导线截面2x30Omm2。同时为恢复玉洲至江东接线，新建线路起于22OkV玉洲变电站，止于现有22OkV文昌气电至江东线160#塔，线路采用架空架设，线路长约0.4km,导线截面2x30Omm2。同时拆除现有22OkV文昌气电至江东线159#至160#塔间线路0.2km。22OkV输电线路工程组成一览表见表2.3。表2.3线路工程组成一览表项目潭连至江东220kV线路工程文昌气电至玉洲、文昌气电至江东双回线路改接入潭连变22OkV线路工程（恢复玉洲至江东接线）I-:体1：线路长度2×6.0km2×10.5km2×9.5km0.4km架设（敷设）方式双回电缆双回电缆双回架空单回架空（本期仅挂线）导线（电缆）型号电缆截面1200mm2电缆截面1600mm2导线截面400mm2导线截面400mm2跨越情况无跨越220kV线路1次、跨越IlOkV线路2次、跨越35kV线路1次、跨越高铁1次、跨越演丰东河1次、跨越省道1次无辅助工程/公用工程/储运工程/环保工程施工期围挡、密目网苫盖、初沉池等临时工程牵张场、施工道路、电缆施工作业面、电缆临时堆土场依托工程市政综合管廊（待建）2.2.2.2IlOkV输电线路工程仁定至桂林洋”接入潭连变IlOkV线路工程新建线路起于拟建220kV潭连变电站，止于现有IIokV仁定至桂林洋线路冗接点，线路采用地下电缆敷设和架空架设，其中电缆段线路长约2x1.4km,利用市政综合管廊敷设2×1.0km,新建电缆沟敷设2x0.4km,电缆截面为50Omm架空段线路长约2x0.Ikm,导线截面为24Omm2。美兰至桂林洋兀接入潭连变IlOkV线路工程，新建线路起于拟建22OkV潭连变电站，止于现有IlOkV美兰至桂林洋线路Ti接点，线路采用地下电缆敷设和架空架设，其中电缆段线路长约2x0.7km,利用市政综合管廊敷设2x0.35km,新建电缆沟敷设2x0.35km,电缆截面5（M）mm2,架空段线路长约2x（）.Ikm,导线截面为24Omm2。江东至高校n接入潭连变IlOkV线路工程，新建线路起于拟建22OkV潭连变电站，止于IlOkV江东至高校线路接点，线路长约2x0.2km,线路利用市政综合管管廊采用地下电缆敷设，电缆截面为80Omm2。同时将玉洲至桂林洋、玉洲至高校两回T接仁定站线路改为接，形成玉洲至桂林洋兀接至仁定线路和玉洲至高校线路，新建架空线路长约2x0.05km,导线截面为240mm2°HOkV输电线路工程组成一览表见表2.4o表2.4IlOkV输电线路工程组成一览表项目仁定至桂入潭连变路二林洋北接HOkV线匚程美兰至桂林洋n接入潭连变UOkV线路工程江东至高校n接入潭连变IlOkV线路工程（仁定站两回T接改为又接）主体工程线路长度2×1.4km2×0.Ikm2×0.7km2×0.Ikm2×0.2km2×0.05km架设（敷设）方式双网电缆双回架空双网电缆双网架空双回电缆双回架空（本期仅挂线）导线（电缆）型号电缆截面500mm2导线截面240mm2电缆截面500mm2导线截面240mm2电缆截面800mm2导线截面24Omm2跨越情况跨越乡村公路1次无无无辅助工程/公用工程/储运工程/环保工程施工期围挡、密目网苫盖、初沉池等临时工程牵张场、施工道路、电缆施工作业面、电缆临时堆土场依托工程市政综合管廊（待建）2.3总平面及现场布置2.3.1 220kV潭连变电站平面布置总平面及现场布置220kV潭连变电站为主变户外布置，其余电气设备均布置于一栋配电装置综合楼的无人值班综合自动化变电站。变电站总用地面积12033.33m2（包括进站道路3933.33m2）,其中围墙内用地面积7744m2o配电装置综合楼布置于站区西北部，220kV配电装置采用户内GIS单列布置，电缆出线，布置在配电装置楼的16.5m层；UOkV配电装置采用户内GIS单列布置，电缆出线，布置在配电装置楼的6.5m层。本期建设的#1、#2主变及终期规划的#3、#4主变呈“一”字型自西南向东北紧邻配电装置综合楼东南侧，主变之间设有防火墙，配电装置楼综合与主变压器四周设环形道路。变电站大门位于站区东北部偏东，消防水池和泵房位于站区东南角，地埋式污水处理设施位于泵房东北侧，事故油池位于站区东南部居中，警传室位于站区的东北角。2.3.2 .线路路径潭连至江东220kV线路工程新建线路白拟建22OkV潭连变电站西北侧电缆出线，经新建电缆隧道接入拟建的市政综合管廊，并沿海琼高速（G9812）向西北方向敷设至22OkV江东变电站南侧后出市政综合管廊，通过新建电缆沟接入22OkV江东变电站。文昌气电至玉洲、江东双回线路改接入潭连变220kV线路工程新建线路自拟建220kV潭连变电站西北侧电缆出线，经新建电缆隧道接入拟建的市政综合管廊，沿海琼高速（G9812）向东南方向敷设至演丰互通后出市政综合管廊，接入新建电缆沟。之后电缆线路上塔采用架空方式大致向南走线，跨越海南环岛高铁后于斗文村东北跨越省道S201,然后继续向南走线，途经罗幸村东侧、南门村东侧，仙旭村西侧、泮水村东侧，并于福云村东南侧依次跨越22OkV龙东I回、IlOkV玉路线、IlOkV东旗线，线路行至文昌气电至玉洲、江东22OkV线路63#塔小号侧的改接点处，与文昌气电侧线路相接，形成文昌气电至潭连22OkV线路。为恢复玉洲至江东接线，本工程于220kV玉洲变电站南侧将原220kV文昌气电至江东变线路（22OkV昌东线）开断，并将江东侧线路接入22OkV玉洲变形成玉洲至江东22OkV线路。新建线路自220kV玉洲变电站220kV构架起，利用原220k文昌气电至玉洲1基双回终端塔东侧挂线，向东架设至现有22OkV文昌气电至江东线160#塔，接入至江东220kV线路。同时拆除现有220kV文昌气电至江东线159#160#塔间线路。仁定至桂林洋n接入潭连变IlOkV线路工程新建线路自拟建220kV潭连变电站西北侧电缆出线，经新建电缆隧道接入拟建的市政综合管廊，并沿海琼高速（G9812）向西北方向敷设至下港村东北侧后出市政综合管廊，进入新建电缆沟，然后出电缆沟接上新建电缆终端塔，通过架空线路与IlOkV玉桂仁线38#相接。美兰至桂林洋n接入潭连变IlOkV线路工程新建线路自拟建220kV潭连变电站西北侧电缆出线，经新建电缆隧道接入拟建的市政综合管廊，并沿海琼高速（G9812）向东南方向敷设至锦堂村东南侧出市政综合管廊，进入新建电缆沟，然后出电缆沟接上新建电缆终端塔，通过架空线路与IlOkV美桂线12#塔大号侧新建铁塔相接。江东至高校”接入潭连变IlOkV线路工程根据远期接线系统方案，现状IlokV桂林洋至高校线路将接入220kV江东站，形成江东至桂林洋、江东至高校两条线路。本工程再将江东至高校线路”接入22OkV潭连站。新建线路自拟建220kV潭连变电站西北侧电缆出线后，进入新建的电缆隧道，在隧道中与IIOkV江东至高校电缆线路开断点相接。目前IIOkV江东至高校电缆线路尚未建成，现有线路为IlOkV桂林洋至高校架空线路。同时将玉洲至桂林洋、玉洲至高校两回T接仁定站线路改为IT接，形成玉洲至桂林洋兀接至仁定线路和玉洲至高校线路。IlokV玉洲至桂林洋线路和IlokV玉洲至高校线路同塔架设，两个IlokV线路均T接至IIOkV仁定变电站，形成IlOkV玉桂仁线和IIokV玉高仁线。其中玉洲至桂林洋T接至仁定线的T接点为玉桂仁32#塔，玉洲至高校T接至仁定线的T接点为玉桂仁31#塔。本次将玉桂仁31#塔T接线由玉洲至高校侧改接至玉洲至桂林洋侧，并将31#塔玉洲至桂林洋侧跳线开断，形成玉洲桂林洋冗接至IlokV仁定变电站。2.3.3导线、杆塔技术参数（1）导线本工程220kV架空线路导线采用JL/LB1A-400/35型铝包钢芯铝绞线和JLLB1A-300/40型铝包钢芯铝绞线，11OkV架空线路导线采用JL/LB1A-240/40型铝包钢芯铝绞。220kV电缆线路采用ZRA-YJLW02-Z-127/220-1×12OOmm2交联聚乙烯绝缘电力电缆和ZRA-YJLW02-Z-127/220-1×1600mm2交联聚乙烯绝缘电力电缆，IlOkV电缆线路采用ZRA-YJLW02-Z-64/110-1×500mm2交联聚乙烯绝缘电力电缆和ZRA-YJLW02-Z-64/110-1×800mm2交联聚乙烯绝缘电力电缆。（2）杆塔本工程220kV架空线共新建杆塔29基，其中耐张塔11基，直线塔18基。塔型为2D2W9-Z1、2D2W9-Z2、2D2W9-Z3、2D2W9-Z4>2D2W9-Jk2D2W9-J2>2D2W9-J3、2D2W9-J4、2D2W9-JT。本工程IlOkV架空线共新建杆塔3基耐张塔。塔型为1D15-SDJC2。表2.5220kV及IlOkV输电线路杆塔使用情况一览表序号杆塔型式数量（基）小计（基）1、22OkV输电新路工程1双回路耐张角钢塔2D2W9-J1-305耐张11基2双网路耐张角钢塔2D2W9-J2-3013双回路耐张角钢塔2D2W9-J3-3024双回路耐张角钢塔2D2W9-J4-3015双回路耐张角钢塔2D2W9-JT-3026双网路直线角钢塔2D2W9-ZM1-361直线18基7双回路直线角钢塔2D2W9-ZM2-3648双回路直线角钢塔2D2W9-ZM2-3959双回路直线角钢塔2D2W9-ZM2-4231()双回路直线角钢塔2D2W9-ZM3-42211双回路直线角钢塔2D2W9-ZM3-45112双回路直线角钢塔2D2W9-ZM4-37113双回路直线角钢塔2D2W9-ZM4-421合计29基2、IlokV输电线路工程1双回路耐张角钢塔1D15-SDJC23耐张3基合计3基（3）导线对地和交叉跨越距离本项目线路交叉跨越为跨越220kV线路1次、跨越IlOkV线路2次、跨越35kV线路1次、跨越高铁1次、跨越演丰东河1次、跨越省道1次。根据110kV750kV架空输电线路设计规范（GB50545-2010）的要求，导线对地和交叉跨越距离见表2.6,本工程线路在满足导线最小距离要求基础上设计建设。表2.6导线对地和交叉跨越距离项目最小距离对地距离非居民区6.5m居民区7.5m交叉跨越建筑物6.0m公路（地面）8.0m弱电线和电力线4.0m水体7.0m2.3.4工程占地及土石方量（1）工程占地本工程项目建设占地包括永久占地和临时占地，占地类型包括基本农田、其他农用地、IV保护林地、乡村建设用地等规划地。永久占地为变电站站区和输电线路塔基占地，临时占地包括输电线路牵张场、施工道路区、电缆沟临时堆土区等。工程占地总面积约11784m2,其中，永久占地面积约101841*（变电站约7744m2,架空线路约244（）m?）,临时占地约1800m2（其中牵张场占地约400m2,施工便道占地约1400m2）.工程占地面积一览表见表2.7。表2.7本工程占地面积一览表项目永久占地面积m2临时占地面积m2变电站7744架空输电线路24401800共计1018418(X)11784(2)土石方量本工程变电站站区场地平整挖方量约为1088m3,填方量约为3080m3,进站道路挖方量345Im3,填方量3716m3,建构筑物基槽余土6500m3,土壤松散量552m3,总挖方总量约为11591m3,填方量约为6796m3,经综合平衡后，站址需外弃土方约4795nP0电缆线路采用电缆沟敷设，挖方量约125()6m3,回填量约1443nP,余方量约11063m3°架空线路塔基区共产生挖方量约188Om3。工程产生的土石方量可部分用于回填，开挖时的表土分别临时堆存于场地一角，施工结束后用作牵张场等施工迹地的绿化覆土。本工程不设弃土弃渣场，余士不随意丢弃。目前项目处于可研阶段，待施工前建设单位或施工单位将签订弃土弃渣综合利用协议，施工过程产生的弃土弃渣将结合项目周边地块开发综合利用，本项目建设产生的弃土弃渣将根据当地相关法律法规合法合规进行综合利用。2.3.5 线路牵张场设置及数量输电线路工程原则上每隔57km设置处牵张场，选择在地势平坦的区域，且满足牵引机、张力机能尽量直接运到位的要求。架线施工过程中，优先选取邻近道路的转角塔位附近作为牵张场，以减少了施工临时道路的修建。本工程结合沿线实际情况，全线共设置牵张场2个，占地面积合计约为4(X)m2o2.3.6 施工布置本工程施工在输电线路两侧一定范围内设施工场地，用来临时堆置土方、材料和工具等。2.4施工方案施2.4.1变电站施工工变电站施工阶段主要分为站区场地平整、建(构)筑物施工、电气设备及配电构架安装、方案给排水管线施工、站内外道路施工等，根据需要可部分施工步骤可交叉进行。变电站主要施工工序见变电站施工工序流程图。变电站施工工序流程图(1)站区场地平整本工程施工过程中拟采用机械施工与人工施工相结合的方法，统筹、合理、科学安排施工工序，避免重复施工和土方流失。场地平整工艺流程：将场地有机物和表层耕植土清除至指定的地方，将填方区的填土分层夯实填平，整个场地按设计进行填方平整。挖方区按设计标高进行开挖，开挖从上到下分层分段依次进行，作一定的坡度以利泄水。(2)建(构)筑物施工采用机械与人工结合开挖基槽，钢模板浇制钢筋混凝土。破混、混凝土、预制构件等建材采用塔吊垂直提升，水平运输采用人力推车搬运。基础挖填施工工艺流程为：测量定位、放线一土方开挖一清理一垫层施工一基础模板安装T基础钢筋绑扎T浇捣基础碎T模板拆除T人工养护T回填土夯实T成品保护。(3)电气设备及配电构架安装站内建筑物内的电气设备及配电构架安装根据土建工程进展情况进行。可采用吊车吊装，设备支架和预制构件在现场组立，按照施工技术和设备厂家要求进行安装。(4)给排水管线施工采用机械和人工相结合的方式开挖沟槽，管道敷设顺序为：测量定线-清除障碍物-平整工作带-管沟开挖-钢管运输、布管-组装焊接-下沟-回填-竣工验收。开挖前先剥离表层土，临时堆±侧铺设防尘网，防止堆土扰动地表，剥离的表层土置于最底层，开挖的土方置于顶层，堆土外侧采用填土编织袋进行拦挡，土方顶部采用防尘网进行苫盖。土方回填时按照后挖先填、先挖后填的原则进行施工。（5）站内外道路施工站内外道路可永临结合，土建施工期间宜暂铺泥结砾石面层，待土建施工、构支架吊装施工基本结束，大型施工机具退场后，再铺筑永久路面层。2.4.2 线路施工本项目输电线路采用地下电缆敷设和架空架设两种方式。地下电缆线路主要施工活动包括材料运输、电缆沟的开挖、敷设和回填等几个方面。具体电缆敷设方式为：户外电缆采用电缆沟敷设方式，户内采用电缆夹层及电缆竖井敷设方式。电缆线路采用电缆输送机和人工组合的敷设方法，在隧道内布置电缆输送机和滑车，布置并调试控制系统和通信系统。施工人员拆除电缆盘护板，将电缆牵引段引下，在电缆牵引头和牵引绳之间安装防捻器，通过人工将电缆牵引至电缆隧道内，电缆到达电缆输送机后，启动电缆输送机。电缆输送机由三相电动机提供动力，齿轮组、复合履带将输送力作用于电缆。电缆在多台电缆输送机共同作用下，实现在隧道内输送。整盘电缆输送完成后，将电缆放至指定位置，调整蛇形波幅，按要求进行绑扎和固定。在电缆沟开挖后应及时回填覆土,并进行地表恢豆。电缆线路施工工序流程图架空线路施工主要分为杆塔基础、杆塔组立和导线架设几个步骤，施工在线路路径方向上分段推进，即在一个工段上完成基础、立塔和架线后再进行下一个工段的施工。各工序安排见线路施工工序流程图。架空线路施工工序流程图(1)基础施工本工程采用人工挖孔桩基础、掏挖基础和直柱式基础，土石方开挖采用机械与人工开挖结合方式。以掏挖基础为例，开挖基坑时不扰动原状土，避免大开挖后再填土。混凝土量相对较少，基础混凝土浇制不需制模。基础浇筑采用商品混凝土直接浇筑方式。(2)铁塔组立施工采用内拉线悬浮抱杆或外拉线悬浮抱杆分段分片吊装。铁塔组立采用分片分段吊装的方法，按吊端在地面分片组装，吊至塔上合拢，地线支架与最上段塔身同时吊装。吊装或大件吊装时，吊点位置要有可靠的保护措施，防止塔材出现硬弯变形。(3)架线施工线路架线采用张力架线方法施工，施工方法依次为：放线通道处理、架空地线展放及收紧、展放导引绳、牵放牵引绳、牵放导线、锚固导线、紧线临锚、附件安装、压接升空、间隔棒安装、耐张塔平衡挂线和跳线安装等。线路沿线设置牵张场，采用张力机紧线，一般以张力放线施工段作为紧线段，以直线塔作为紧线操作塔。紧线完毕后进行附件、线夹、防振金具、间隔棒等安装。架线施工中对交叉跨越情况般采用占地和扰动均较小的搭建竹木塔架的方法，在需跨越的线路、公路、铁路的两侧搭建竹木塔架，竹木塔架高度以不影响其运行为准。（4）线路拆除本期工程拆除现有220kV文昌气电至江东线路159#至160#塔间线路长约0.2km。线路拆除原则上以每个耐张段为单位，分段同步拆线。具体步骤如下：临时拉线：拆除导线前在需拆除的耐张段的外侧设置临时拉线，利用耐张塔松线开断回收；拆除跳线：将耐张段直线塔上导、地线翻入滑车；松线：松线选用钢丝绳做总牵引或用带绞盘拖拉机，拖拉机前用地锚固定，防止受力后倾；在地面开断导、地线。2.4.3 建设周期本工程拟定于2021年12月开始建设，2022年12月建成，总工期为12个月。若项目未按原计划核准批则实际开工日期相应顺延。26方案比选情况海口220kV潭连输变电新建工程主要包括220kV潭连变电站新建工程、220kV输电线路工程和IlOkV输电线路工程。拟建22OkV潭连变电站站址目前已进入海口江东新区控制性规戈力土地性质为建设用地，为唯一指定站址，无比选方案。220kV及IlOkV输电线路采用地下电缆敷设和架空架设两种方式。地下电缆共计长约18.8km,其中利用市政综合管廊敷设约16.95km,新建电缆沟约1.85km,线路路径无比选方案。架空线路除文昌气电至玉洲、江东双回线路改接入潭连变220kV线路工程中的9.5km双回架空线路外，其余均因路径较短无比选方案。文昌气电至玉洲、江东双回线路改接入潭连变220kV线路工程的架空段线路起于经电缆终端上塔，止于22OkV文昌气电至玉洲、江东双回线路改接点。线路总体由北向南走线。根其据设计选线原则，通过前期收资、现场踏勘等方法，初步拟定两个路径方案进行比选。他东方案（推荐）：线路经电缆终端上塔后向东南走线，然后右转向南依次跨越海南环岛高铁、省道S201,途经罗幸村东、仙旭村西、泮水村东，于福云村东南侧依次跨越220kV龙东I回线、IlOkV玉路线、IlOkV东旗线，线路行至文昌气电至玉洲、江东220kV线路63#塔小号侧的改接点处，与文昌气电侧线路相接。线路长约2×9.5kmo西方案（对比）：线路经电缆终端上塔后向东南走线，然后右转向南依次跨越海南环岛高铁、省道S201,经罗幸村东，于南白村南侧右转西南方向走线，在泮水村西北侧依次跨越UOkV玉路线、IIOkV东旗线、22OkV龙东I回线，线路行至文昌气电至玉洲、江东220kV线路70#小号侧的改接点处，与文昌气电侧线路相接。线路长约2x9.4km。表2.8线路路径方案比较表J案项目东方案西方案线路长度9.5km9.4km曲折系数1.011.03耐张塔数量11基，转角度数较小13基，转角度数较大林木跨越2.4km3.0km交叉跨越IlokV玉路线、IlokV东旗线、22OkV龙东I回IlOkV玉路线、IIOkV东旗线、220kV龙东I回房屋跨越方面无房屋拆迁，距离村庄较远无房屋拆迁，距离村庄较远对红线的影响除空间跨越的1处生态保护红线II类红线区外，距离其他生态保护红线较远除空间跨越的1处生态保护红线II类红线区外，距离其他生态保护红线较近结论推荐方
