电网运行及调度考试测试题（强化练习）.docx

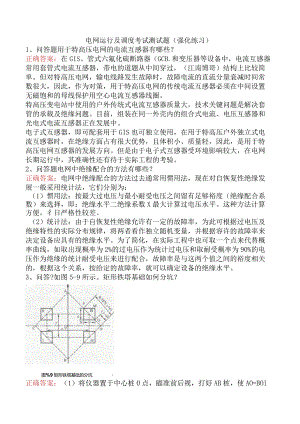

电网运行及调度考试测试题（强化练习）1、问答题用于特高压电网的电流互感器有哪些？正确答案：在GIS、管式六氟化硫断路器（GCB.和变压器等设备中，电流互感器常用套管式电流互感器，带电的道题从中间穿过，（江南博哥）结构上比较简单。但对特高压电网，输电线路发生故障时，故障电流的直流分量衰减时间常数很大，因此，作为对策，用于特高压电网的传统电流互感器必须在中间设置无磁饱和的母线保护用空心电流互感器线圈。特高压变电站中使用的户外传统式电流互感器质量大，技术关键问题是解决套管的承载及绝缘问题。目前，组装在同一外壳内的组合式电流、电压互感器和光电式电流互感器正在发展中。电子式互感器，即可配套用于GIS也可独立使用，在用于特高压户外独立式电流互感器时，在绝缘方面占有很大优势，且体积小、质量轻，因此，是用于特高压电网互感器的发展方向。但是由于电子式互感器受环境影响较大，在电网长期运行中，其准确性还有待于实际工程的考验。2、问答题电网中绝缘配合的方法有哪些？正确答案：电网中绝缘配合的方法过去通常用惯用法，现在对自恢复性绝缘发展一般采用统计法，它们分别为：（1）惯用法：按最大过电压与最小耐受电压之间留有足够裕度（绝缘配合系数）来选择，即：绝缘水平二绝缘系数X最大计算过电压水平。这种方法计算方便，彳日严格性较差。（2）统计法：由于自恢复性绝缘允许有一定的故障率，为此可根据过电压及绝缘特性的实际分布规律，将两者看作独立随机变量，并根据容许的故障率来决定设备应具有的绝缘水平。为了简化，在实际工程中也可取一个点来代替概率曲线，如取出现概率为2%的过电压作为统计过电压和取耐受概率为90%的电压作为绝缘的统计耐受电压来进行配合，故障率是与这两个值之间的裕度相关的，根据这个关系，按给定的故障率，就可以确定设备的绝缘水平。3、问答?如图5-9所示。矩形铁塔基础如何分坑？图%9矩形铁塔基砒的分坑正确答案：（1）将仪器置于中心桩0点，瞄准前后视，打好AB桩，使AO=BOl/2(x+y)ox、y分别为不同的矩形坑长边与短边坑心间的距离。(2)将仪器镜筒旋转90°,打好CD桩，同样使CO=DO=1/2(x+y)。(3)将仪器移置于A点，瞄准D点即得AD线，在此线上量取PD=O.707(y+a),QD三0.707(y-a),得P、Q两点。a为基坑边长。(4)取2a线长，将两端分别置于P、Q两点，拉紧线的中点即得M点反方向即得N点。(5)取石灰粉沿NPMQ在地面上画白线，即得第三个基坑。(6)将仪器镜筒从D点旋转90°,可观测到C点，同样从AC线上可以画出第二个基坑白粉线。(7)将仪器置于B点，以同样方法画第一个和第四个基坑。(8)复核图纸及整个塔基尺寸，完全正确无误后，用铁锹沿粉线在四周挖土。(9)在AD线上，若自A点开始量取P、Q两点，使AP=O.707(-A),AQ=O.707(x÷a),同样可得基坑的四角NPMQ从B点起量亦相同。4、问答题电力市场的运作和交易应建立哪些规则？正确答案：国外电力市场的改革是先制定法律，然后依照法律进行相应的改革。我国由于以电力法为主题的电力法体系正在形成之中，对电力市场的建立和运营少有规定，因此为了使电力市场的运作与交易有章可循和有法可依，就必须建立相应的运作规则和交易规则。其规则内容应大致包括：(1)建立市场准入制度，规范市场主体，明确进入市场应具备的条件，制定进入市场办法，如同电网经营企业签订并网协议、调度协议、购电合同等。(2)明确电力市场成员的权利与义务。(3)建立电力市场管理制度，包括定价方式、交易方式、计量计费结算方式、报价程序、成交确认、结算程序、违约处罚等。(4)建立电网辅助服务规则，如调峰、调频、调压经济补偿办法、信息通道公用和信息共享等。(5)建立电力市场监管办法，避免不正当竞争行为。(6)其他一系列相关规章制度，如电能计量方法等。5、单选从结构上讲，智能变电站可分为站控层设备、间隔层设备、过程层设备、站控层网络和过程层网络，即“三层两网”。O同时连接站控层网络和过程层网络。A.站控层设备；B.间隔层设备；C.过程层设备；D.过程层交换机正确答案：B6、问答题什么是不对称运行？不对称运行的危害有哪些？正确答案：不对称运行就是因任何原因而引起的电网正常运行状况下的三相对称性破坏，如各相组相对称性的破坏，负荷对称性的破坏，电压对称性的破坏等情况下的工作状态。非全相运行时不对称的特殊情况。不对称运行将导致电流和电压三相对称的破坏，因而会出现负序电流，当变压器中性点接地时，还会出现零序电流，给电网带来许多不利影响。当负序电流流过发电机时，将产生负序旋转磁场，该磁场对发电机的主要危害为：1使发电机转自发热2使发电机组振动增大3使发电机钉子绕组由于负荷不平衡而出现个别绕组端部过热。4可能出现过电压对变压器的影响则是当变压器不对称运行时，由于三相电流不对称，每组绕组发热不一致，可能造成个别相绕组已过热，使其他相负荷却不大，因此必须按发热条件来决定变压器的可用容量，使变压器不能得到充分利用。不对称运行对电网的影响是：不对称运行时，将引起电网电压的不对称，使电能质量变坏，对用户产生不良影响。对于异步电机，一般情况下不导致破坏其正常工作，但也会引起出力减小，寿命降低。例如负序电压达5%时，电动机出力将降低10%15%,负序电压达7%时，则出力降低达20Q25%。当高电压输电线路一相断开时，较大的零序电流可能在沿输电线平行架设的通信线路中产生危险的对低电压，危及通讯设备和人员的安全，影响通信质量，当输电线与铁路平行时，也可能影响铁道自动闭锁装置的正常工作。因此，电力系统部对称运行对通信设备的电磁场影响，应当进行计算，必要时应采取措施，减少干扰，或在通信设备中，采用保护装置。继电保护也必须认真考虑。在严重的情况下，如输电线非全相运行时，负序电流和零序电流可以再非全相运行的线路中流通，也可以在与之相连的线路中流通，可能影响这些线路的继电保护的工作状态，甚至引起不正确的动作。此时，在上时间非全相运行时，网络中还有可能同时发生短路，这时很可能是系统的继电保护误动作。此外，电力网在不对称和非全相运行情况下，零序电流长通过大地，接地装置的电位升高，跨步电压与接触电压升高，故接地装置应按不对称状态下保证对运行人员的安全来加以检验。不对称运行时，各相电流大小不等没事系统损耗增大，同时，系统潮流不能按经济分配，也将影响运行的经济性。7、问答题什么是并列运行和并列操作？正确答案：电网在正常运行情况下，与电网相连的所有同步发电机的转子均以相同的角速度运转且各发电机转子间的相对电度也在允许的极限值范围内，我们把这种运行方式称之为发电机（或电网）的并列运行，并称参加运行的各发电机为同步运行。一般情况下，一台未投入电网并列运行的发电机与电网中其他发电机（或两个不相联电网的运行）是不同步的，把发电机投入电网参加并列运行或将两个不同步运行的电网并列的操作称之为并列操作。，并列操作是电网运行中的一项重要操作，因为发电机（电网并列）在并列投入瞬间，往往会产生冲击电流和冲动力矩，操作错误可导致发电机、变压器绕组严重损坏或导致电网振荡以至瓦解的严重事故，因此并列操作是一项很重要、很严格、技术性很强的操作，它必须满足以下两项基本要求：1）投入瞬间发电机的冲击电流和冲击力矩（或并列点的功率流动）不应超过允许值。2）电网能将被投入的发电机迅速拉入同步。8、问答题什么是电力总成本，计入电力总成本的项目有哪些？正确答案：电力总成本是指哮你生产经营过程中所发生的全部生产消耗，是发电成本、购电成本、供电成本及售电成本的总成。同时由于电能不能储存，这就要求电力部门不管用户是否用电，都要随时准备足够的容量做好供电准备，这样产生的成本，即电力成本，其只与系统容量有关，同时由于其中的电量成本与系统的所发电能有关，因此电力总成本相应地也可分为电力成本和电量成本。为此与电力成本和电量成本相对应，也就相应地长生了两部制电价。一般计入电力总成本的项目包括：（1）燃料费：指发电直接耗用的各种燃料（煤、油、气等）的瞽用。（2）购入电T版：指电力企业为转售而向外单位购入有功电量而支付的费用。（3）用水费：指发电生产用的外购水费，包括除灰、冷却和补给水水费，水电厂发电和蓄能用水水费，水电厂按规定提取的库区维护费用等。（4）材料费：指生产经营过程中耗用的材料、事故备品、低值易耗品、以及不应计入燃料项目的其他各种生产用燃料等所支付的费用。（5）工资及福利费：工资是指电力生产人员和管理人员的工资及各种津贴，以及根据国家规定的职工工资总额按一定比例提取的职工福利费。（6）折旧费：指提取的固定资产折旧费。（7）修理费：指固定资产的修理费用。（8）其他费用：指不属于以上各项而应计入电力成本的其他费用，包括办公费、水电费、差旅费、低值易耗品摊销费、劳动保护费、外部劳务费、运输费、工会经费、职工教育经费、业务费（宣传费）、保险费、租赁、税金、取暖费、土地使用费、业务招待费和技术转让费等。电力企业管理费用以及为筹集资金而发生的财务费用，包括企业生产经营期间发生的利息支出、汇总净损失、调剂外汇手续费等，直接计入当期损益。9、问答题非全相运行时断路器不能进行合、分闸，应如何处理？正确答案：当遇到非全相运行而断路器不能进行合、分闸操作时，应采取的处理办法为：（1）用旁路断路器与非全相断路器并联，将旁路断路器的操作直流停用后，用隔离开关解环，使非全相断路器停电。（2）用母联断路器与非全相断路器串联，拉开线路对侧断路器，用母联断路器断开线路空载电流，在线路和非全相断路器停电后，再拉开非全相断路器两侧的隔离开关，使非全相断路器停电。（3）如果非全相断路器所带的元件（线路、变压器等）有条件停电，则可先将对侧断路器拉开，再按上述方法将非全相断路器停电。（4）非全相断路器所带元件为发电机，应迅速降低该发电机的有功和无功出力到零，然后再按上述（1）、（2）项处理。10、问答题提高和降低电网电压的措施和方法有哪些？正确答案：省（网）调、各地调值班调度员，应经常掌握和监视系统有关电压控制点和监视点的母线电压水平，当发现超出电压允许偏移范围时，应采取以下调整措施进行调整：（1）调整发电机和调相机的励磁系统，在不使机组过载和进相允许的条件下，增加和减少无功出力，维持电网的电压，必要时，也可开停备用机组调压；（2）投切变电所的电容器组或电抗器组；（3）有带负荷调压变压器时，应迅速调整有载调压变压器分接头，或调整变压器运行台数（负荷允许时）；也可投切接在超高压线路上的并联电抗器或各级电压母线上的并联电容器，来调节电网的无功出力，改善电网电压；（4）在不降低系统安全运行水平的前提下，适当改变送端电压来调整近距离受端的母线电压；（5）调整电网的接线方式（若对主系统有影响时，应事先得到上级调度同意）；（6）若必要并有效果时可汇报上级调度协助调整。电网提高电压时，一般是先将电压最低地区的电厂及无功补偿设备调至最大，其中尤应以从低到高的高压顺序优先投入电容器为原则，并按此顺序由受端电网到主电网的方向逐步调整，从而维持电网电压运行于一较高的电压水平，同时使电网损耗最小。电网降低电压时，调压顺序与提高电压时相反，即首先降低主电网电厂及中枢点的电压，然后再减少地区电厂的无功功率，此时若电网电压仍然偏高，则按从高电压等级到低电压等级的顺序切除容性无功补偿设备。11、填空题合并单元是智能变电站重要的过程层设备之一，连接于智能变电站的过程层O网络。正确答案：SV12、问答题磁时如何处理？正确答案：发电机由于励磁系统故障、误操作等原因失去励磁后的异步运行，不仅使机组所受力矩增大，定子端部温度上升，而且发电机从送出无功功率变为吸收无功功率，当电网无功功率严重缺乏时，可能引起电网电压崩溃。为避免失磁的不良后果，各国根据自己不同的电网条件，对此种故障都有不同的处理方法，为了机组和系统的安全，我国所有大机组都装没了失磁保护。考虑到发电机异步运行可以继续供给电网一定的有功功率，且大机组解列后操作多.易出差错，还可能出现超过规定的温差、胀差，使得几天后才能并网等原因，国家有标准规定，在不考虑对电网的影响时，汽轮发电机应具有一定的失磁异步运行能力，但点声格控制发电机组失磁异步运行的时间和运行条件。发电机失磁后异步运行的时间是只能维持短时运行，且必须快速降负荷，若在规定的短时运行时间内不能恢复励磁，则机组应与电网解列。允许发电机组短时异步运行的条件，从电网安全考虑，适用于有功功率缺乏，无功功率富裕的电网；从发电机本身安全考虑，电流和力矩应小于机端三相及相间短路时的0.60.7。发电机失去励磁后是否允许机组快速减负荷并短时运行，应结合电网和机组的实际情况综合考虑，如电网不允许发电机无励磁运行，则当发电机失去励磁且失磁保护未动作时，应立即将发电机解列。一般两极隐极式汽轮发电机同步电抗较凸极机大，励磁功率较凸极机小，异步运行时可以发出较大的有功功率，且最低扭振频率较高，不会激发次同步振荡，因此比较适宜作异步运行。因此，发电机异步运行的处理方式有两种：（1）先灭去它的直流励磁，使之在无励磁条件下异步运行，然后将其有功负荷逐步转移给其他发电机，再行解列；（2）灭掉直流励磁后操作调频器，减小机组转差率，待转差率足够小时再投入直流励磁，将机组重新拉入同步。13、问答题如何识别液压机构预压力不足？它对断路器有何影响？正确答案：（1）识别断路器液压机构预压力不足的方法有：（2）运行时机构油泵打压，停泵时额定压力偏低。（3）运行时在无异常现象情况下，蓄油柜内油面偏低或看不见油面。（4）预压力不足对断路器的主要影响是：（5）是断路器的分合闸速度不能保证，并带来一系列的严重后果，如断路器的遮断容量受影响，特别是对油断路器。（6）带有重合闸装置的断路器，一旦重合于故障点，由于通过断路器的电流较大，在电动力作用下因液压机构预压力不足而使断路器做功不足，结果造成触头燃狐时间加长、断口严重喷油或酿成爆炸事故。14、问答题什么是发电机的励磁系统？其作用是什么？正确答案：发电机的励磁系统就是供给同步发电机励磁电流的电源及其附属设备。励磁系统的作用主要是供给同步发电机励磁绕组的直流电源，它对同步发电机的作用主要有以下几个方面：（1）当发电机正常运行时，通过调节励磁，供给发电机所需的励磁电流，从而可以维持机端电压恒定和提供一定的无功输出，使各台机组之间的无功功率合理分配。（2）采用完善的励磁系统及其自动调节装置，可以提高电网的输送功率极限，同时提高和扩大机组静态稳定运行的能力和范围。（3）在电网发生短路或负荷突增、突减时，强行励磁或强行减磁有利于提高运行机组的动态稳定能力。可以说，在暂态过程中，同步电机的行为在很大程度上取决于励磁系统的性能。（4）当发电机发生内部短路时，对发电机进行灭磁，以避免事故扩大。15、问答题值班调度员在填写操作票前，应考虑哪些问题？正确答案：对电网的接线方式、有功出力、无功出力、潮流分布、频率、电压、电网稳定、一次设备的相序相位的正确性以及短路容量、通信及调度自动化等方面的影响。1 .对调度管辖范围以外设备和供电质量有较大影响时，应事先通知有关单位。2 .继电保护、自动装置是否配合，是否需要改变。3 .变压器中性点接地方式是否需要变更。4 .线路停送电操作要注意线路上是否有接负荷。5 .防止非同期并列。6 .根据电网改变后的运行方式，重新规定心得事故处理办法，并做新的事故预想。16、单选省公司所属直供直管县公司电费业务包括辖区内电价政策执行，O客户、城区低压客户抄表、收费等。A. 10千伏以下B. 1035千伏C. 35千伏以上正确答案：B17、5答题我国电力市场改革的模式是什么？正确答案：电力工业从一体化垄断模式向竞争的市场模式转变是一项艰巨复杂的任务，需要慎重而行。国际电力市场改革的经验告诉我们，电力工业打破垄断的改革必须根据本国电力发展已形成的特点选择适当的模式，经过研究谁，制定目标明确的计划，并在法律法规的支持下，表叔有序地实施。中国的电力市场改革也应该借鉴这样一条原则。电力工业市场改革的最终目的是最大限度地利用市场手段来提高电力工业生产效率，降低电力生产和供应成本，实现资源的优化配置。一切改革都应该围绕目标而行。就目前电力工业发展程度和相关社会经济环节来看，这一目标必须分阶段逐步来实现。通过在电力生产的不同环节逐步引入竞争，充分考虑已形成的电力供应我和电力网络结构，结合电网未来发展格局，分级构筑市场结构，选择并制定适当的市场运行机制，建立健全市场管理体系，使电力市场改革平稳的向前发展。电力市场化改革比较稳妥的做法是：近期实施以现行厂网分离体制为基础的发电厂有限竞争的电力市场，远期实施完善的电力市场。有限竞争的电力市场是一种计划与市场结合的模式，这种模式仅开放发电市场。一般说一，开放发电市场，既有利于在发电市场中引进竞争，同时也较易管理，对我国电力企业的现有体制不需要做大的变动，是一种比较平稳的作法。而完善的电力市场则是一种纯市场模式，这种模式中发电市场和用户市场同时开放，实现了供求的双向选择，特别扩大了用户的选择权。在这种模式廿，电价起到调节支点的作用，市场中的发、用电方都能够自觉遵守运营规则。18、问答题SF6封闭组合电器都有哪些类型？正确答案：SF6封闭组合电器按以下方式可分为：（1）按绝缘介质可分为全SF6气体绝缘型（也称为SF6全封闭组合电器FGIS）和部分气体绝缘型（也称为高压和超高压紧凑型组合电器），前者是全封闭的，后者则有两种情况：一种是除母线外，其他元件均采用气体绝缘，并构成以断路器为主体的复合电器，另一种则相反，只要母线是采用气体绝缘的封闭母线，而其他元件则均为常规的敞开式电器。（2）按主线接线方式，与常规母线接线一样可分为单母线、双母线、3/2接线、桥型接线和角型等多种接线方式。（3）按安装场所可分为户内型和户外型。19、单选O指的是营销关键业务在线监控，用电信息实时采集分析，工作管控由事后向全过程转变，实现管理精益高效、风险可控在控。A.业务集约化B.管控实时化C.管理专业化正确答案：B20、问答题电网黑启动的基本原则是什么？正确答案：（1）选择电网黑启动电站。一般水电机组用作启动电源最为方便，但火电机组也应但能作为启动电源，其问题是要具有热态再启动的能力，而热态再启动能力的关键在于把握好某些允许的时间间隔，如带汽包炉的热力机组不能安全再启动的最长时间间隔（如果需要由其他电厂提供厂用电源时，较为精确地掌握允许的时间间隔就更为重要）；或带超临界直流炉的热力机组再启动的最短时间间隔。根据黑启动电站情况将电网分割为多个子系统。如利用水利发电机组尤其是抽水蓄能机组启停迅速方便，耗费能量小，负荷增长速度快的特点，按水电站的地理位置将电网分成多个子系统，制定相应的负荷恢复计划及开关操作序列，并制定相应的子系统调度指挥系统。（2）制定详尽的操作顺序。在恢复系统的最初阶段，应当在恢复系统处理规程中详尽规定操作顺序，使现场值班人员可以独立地对场内设备进行操作，而不要求必须通过调度中心进行协调，以减轻调度中心的压力，同时也减少事故处理过程中可能发生的因通道或信息系统失灵带来的困难，以加速系统的恢复。并要确保电话的畅通，使上级调度的指令及时下达和执行。（3）对电网在事故后的节点进行扫描，检测各节点状态，以保证各子系统间不存在电和磁的联系。（4）各子系统各自调整机组及相应设备的参数设定和保护配置。（5）各子系统同时启动子系统中具有自启动能力的机组，监视并及时调整各电网的参变量水平如电压、频率及保护装置参数整定等，将启动功率通过联络线送至其他机组，带动其他机组发电。（6）将恢复后的各子系统在电网调度的统一指挥下按预先制定的开关操作序列并列运行，随后检查最高点压等级的电压偏差，完成整个网络的并列。（7）恢复电网剩余负荷，最终完成电网的恢复。当然在现代电网条件下，结合操作票实现调度自动化，从而实现SCADA系统、EMS系统及其AGC对黑启动过程的自动控制，将会使事故损失减少到最小。21、单选其他外界条件不变的情况下，光伏电池的输出功率随光照强度的增加而OOA.减小；B.不变；C.增大；D.不确定。正确答案：C22、问答题为什么要测量电流互感器的极性？测量机型的方法有几种？正确答案：极性就是铁芯在同一磁通作用下，一次线圈和二次线圈感应出的电动势，其中两个同时达到高电位的一端或同时为低电位的那一端成为同极性端。对电流互感器，一般采用减极性标示法，即任意选定一次绕组端子的一个端头作始端，当一次线圈电流il瞬时由始端流进时，二次绕组电流i2流出的那一端就标示为二次绕组的始端，这种符合瞬时电流关系的两端成为同极性端。电流互感器极性是否正确，实际上是反映二次回路中电流瞬时方向是否按应有的方向流动。如果极性接错，则二次回路中电流的瞬时值将按反方向流动，结果将造成对电流方向有要求的继电保护装置拒动或误动，以及造成电能计量的错误。因此应认真测量并明确电流互感器的极性。测定电流互感器极性的方法通常有直流法、交流法、仪器法三种。23、问答题如何实现互联电网的经济调度？正确答案：互联电网的经济调度就是在满足各电网本身需求和不超过互联电网电能交换能力的条件下确定各电网发电和交换功率计划，使整个互联电力系统的总发电费用和交换费用价值最低的一种调度方法。根据互联电网在调度管理、计划周期和控制方式等方面的多样性，经济调度内容及目标也不同，因此要考虑电力系统发电费用特性、电网的相关联络线网损、联络线交换功率限制、规定周期的交换电量、无功功率和电压等因素，而且要注意这些因素与机组经济组合、调度计划、检修计划和燃料供应计划等相配合。确定各电网之间的交换功率计划是电网经济调度的基础。编制功率计划有三种做法：（1）统一经济调度。按统一电力系统对全部发电厂进行经济调度，校核联络线功率，越限时加以修正，最后计算出各电力系统的发电功率和交换功率。这种方式可以达到互联电力系统总体最优。（2）联合调度，统一协调。对每个电网单独进行经济调度得到其等值发电费用特性，协调机构按此特性在各电力系统调整发电功率并校验联络线功率，使总的费用降至最低。这种方法可以达到或接近总体最优。(3)分别调度，自行协调。各电力系统单独进行经济调度，将联络线视为等值发电厂(已知边界点交换功率的费用微增率)，据此确定本电力系统发电费用降至最低。若能及时调整和传送边界信息，这种方式也能接近最优。随着电力系统调度自动化水平的提高和计算技术的发展，将使电网的经济调度水平不断提高。24、问答题安全稳定计算分析的要求和条件有哪些？正确答案：安全稳定计算分析的总体要求是：电力系统安全稳定计算应根据系统的具体情况和要求，开展对系统的静态安全分析、静态稳定计算、暂态稳定计算。动态稳定计算、电压稳定计算、频率稳定计算以及再同步计算，并对计算结果进行认真、详细的分析，研究系统的基本稳定特性，检验规划电网的安全稳定水平，优化电网规划方案，提出保证电网安全稳定运行的控制策略和提高系统稳定水平的措施。其中：(1)静态稳定计算条件为：在系统规划计算中，为了简化校验内容，发动机用暂态电势恒定和暂态阻抗代表，负荷用恒定阻抗代表；在系统设计和生产运行计算中，当校验重要主干输电线路的输送功率时，发电机用暂态电势恒定和暂态阻抗代表，考虑负荷特性。(2)暂态稳定计算的条件为：在最不利的地点发生金属性故障，不考虑短路电流中的直流分量，发电机可用暂态电阻及暂态电势恒定代表，应结合实际可能情况考虑负荷特性(在作系统规划时可用恒定阻抗代表负荷)，继电保护、重合闸和有关安全自动装置的动作状态和时间。(3)动态稳态计算条件为：发电机用相应的数字模型代表，考虑调压器和调速器的等值方式以及自动装置的动作特性，考虑负荷的电压和频率动态特性。25、问答题什么是发电机异步运行？有何危害？正确答案：发电机的异步运行是指发电机失去励磁后进入稳态的异步运行。其过程为发电机失磁时，励磁电流逐渐衰减为零，发电机电动势也相应减小，输出有功功率随之下降，此时原动机输入的拖动转矩大于发电机的制动转矩，转子转速增加，功角逐步增大，这时定子的同步旋转磁场与转子的转速之间出现滑差，由于定子电流与转子电流相互作用，而产生异步转矩，此时，定、转子之间由电磁感应而传送的功率就是异步功率。异步功率随功角的增大而增大，相反原动机输入功率则随功角的增大而减小，当两者数值相等时，发电机即进入稳态异步运行状态。发电机异步运行的危害主要有：(1)对发电机本身而言，有可能使转子因过热而损坏。(2)对电网而言，此时由于发电机不仅不向电网提供无功反而从电网吸收无功，使电网的运行电压下降，这样无疑会造成电网运行的电压稳定水平下降。26、问答题进入SF6设备配电装置室应遵守哪些规定？正确答案：进入SF6设备配电装置室的人员必须遵守以下规定：(1)进入SF6设备配电室，入口处若无SF6气体含量显示器，应先强行通风15mi11o（2）通风完毕，需用检漏仪在规定的检测地点检测SF6气体的含量，确问题。（3）严格执行现场运行规程和规定，正常应两人进入室内巡视，以便突然发生危险情况时相互救助。（4）为了保证设备和人身的安全，严禁一人进入SF6设备配电装置室从事检修工作。（5）进入SF6设备配电装置底位区或电缆沟进行工作，应先检测氧含量（不低于18%）和SF6气体含量是否合格。27、问答题什么情况下变压器应装设纵联差动保护？正确答案：（1）对6.3MVA及以上厂用工作变压器和并列运行的变压器，IOMVA及以上厂用备用变压器和单独运行的变压器，以及2MVA及以上用电流速断保护灵敏不符合要求的变压器。（2）对高压侧电压为22OkV及以上的变压器。28、问答题利用改变变压器分接头的办法调压有哪些有缺点？正确答案：利用改变电压器分接头的办法调压是调整电压的基本方法之一，其优缺点分别是：（1）优点：利用改变变压器分接头位置的办法来调整电压是一种比较简单的方法，它是在既不需要增加设备又不需增加费用的情况下，就可把电压抬高或降低，从而达到事半功倍的效果，尤其是有载调压变压器，可在不停电的情况下进行调节，既灵活又方便，从而使电网的经济效益提高。（2）缺点：利用改变变压器分接头的办法调压不易达到要求的电压标准值，当电网无功储备不足时，若都用改变变压器分接头的办法来提高电压（将使负荷消耗的无功功率增加），就需要从电网多吸收无功功率，使变压器的有功出力减小，同时使电网的稳定裕度降低，给电网的安全和经济运行带来危害，严重时甚至会造成主网电压严重下降而引起电网的电压崩溃事故，因此它仅适用于局部个别变电站的调压，而不适合电网调压，不宜提倡。同时带分接开关的调压装置需停电倒分接头，分接开关的存在增大了接触电阻；而有载调压变压器在运行中调压易产生电弧，造成变压器油污染，而且由于频繁操作，不只对变压器安全不利，而且还会由于电流长期流过分接开关，使分接开关的触头接触部分产生氧化膜，从而影响分接开关的寿命。因此采用改变变压器分接头的办法来调整电压只有在搞好无功功率平衡的前提下，在电网无功富裕和相对平衡的地区，才能依靠改变变压器分接头的办法来提高二次侧母线电压；相反对无功功率电源不足的电网则应避免采用。29、问答题电压互感器如何分类？其铭牌型号的含义是什么？正确答案：电压互感器按工作原理可分为电磁感应型、电容分压型；按安置场所可分为户内型和户外型；按绕组结构可分为双绕组型和三绕组型等，一般可由铭牌知道其类型。电压互感器铭牌型号的含义如下：第一个字母的含义为：J电压互感器；第二个字母的含义为：D一单相，S-三相；第三个字母的含义为：J一油浸式，Z环氧浇注式，G一干式，Q一气体介质，C一资箱式.第四工字后的含义为：B三相带补偿绕组，C一串级式带剩余电压绕组结构；W三绕组三相五铁芯柱结构，X一带剩余电压绕组，J一接地保护用。如：JDG为单相干式电压互感器，JDZJ为单相浇注式接地型电压互感器，JSB为三相油浸式带补偿绕组电压互感器，JSW为三相三绕组五铁芯柱油浸式电压互感器，JDC为单相串级式带剩余电压绕组电压互感器。30、问答题高频保护投停时应注意哪些事项，为什么？正确答案：高频保护投停时应注意投入跳闸前，必须交换线路两侧的高频信号，确认正确后，方可将线路高频保护两侧同时投入跳闸。对环网运行中的线路两侧高频保护必须同时投入跳闸或停用，不允许单侧投入跳闸，否则，在区外故障时，由于停用侧高频保护不能向对侧发闭锁信号，从而造成单侧投入跳闸的高频保护误动作跳闸。
