电网运行及调度考试考点巩固（最新版）.docx

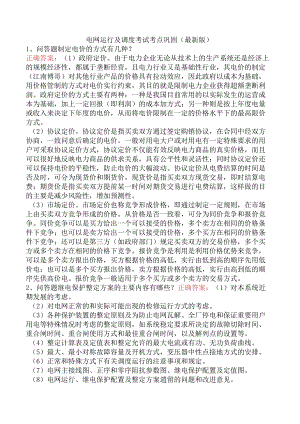

电网运行及调度考试考点巩固（最新版）1、问答题制定电价的方式有几种？正确答案：（1）政府定价。由于电力企业无论从技术上的生产系统还是经济上的规模经济性，都属于垄断经营，且电力行业又是基础性行业，其电价的制定（江南博哥）对其他行业产品的价格具有拉动效应，因此政府以成本为基础，用价格管制的方式对电价实行约束，其目的就是限制电力企业获得超额垄断利润。政府定价的方式主要有两种：一种是我国目前常用的以实际发生的运营成本为基础，加上一定回报（即利润）的成本加方式；另一种则是按上年度电量或收入来决定下年度的电价，从而将电价限制在一定的价格水平下的最高限价方式。（2）协议定价。协议定价是指买卖双方通过签定购销协议，在合同中经双方协商，一致同意后确定的电价。一般对用电大户或对用电有一定特殊要求的用户可采取协议定价方式，协议定价不仅能有效反映电力商品的真实价格，而且可以很好地反映电力商品的供求关系，具有公平性和灵活性；同时协议定价还可以保持电价的平稳性，防止电价的大幅波动。协议定价从电费结算的时间是否及时，可分为现货价和期货价，现货价是指买卖双方现货交易，即时结算电费；期货价是指买卖双方提前某一时间对期货交易进行电费结算，这样做的目的主要是减少风险性，增加预测性。（3）市场定价。市场定价也称竞争形成价格，即通过制定一定规则，在市场上由买卖双方竞争形成的价格。从价格是否一致看，可分为同价竞争和报价竞争。同价竞争可以是买方给出一个可以接受的价格，多个卖方在相同的价格条件下竞争；也可以是卖方给出一个可以接受的价格，多个买方在相同的价格条件下竞争；还可以是第三方（如政府部门）规定买卖双方的交易价格，多个买方或多个卖方在相同的价格下竞争。报价竞争是利用是利用价格优势来竞争，可以是多个卖方报出价格，买方根据价格的高低，实行由低到高的顺序先用低价电；也可以是多个买方报出价格，卖方根据价格的高低，实行由高到低的顺序先供高价电。报价竞争一般适用于多个买方或多个卖方的交易方式。2、问答题继电保护整定方案的主要内容有哪些？正确答案：（1）对本系统近期发展的考虑。（2）对电网正常的和实际可能出现的检修运行方式的考虑。（3）各种保护装置的整定原则及为防止电网瓦解、全厂停电和保证重要用户用电等特殊情况时考虑的整定原则，如系统稳定要求所决定的故障切除时间、重合闸时间、重合闸使用方式和最佳重合闸时间，以及解列点的设置等。（4）整定计算表及定值表和整定允许的最大电流或有功、无功负荷曲线。（5）最大、最小对称故障容量及开机方式，变压器中性点接地方式的安排。（6）正常和特殊方式下有关调度运行的注意事项和规定。（7）电网主接线图、正序和零序阻抗参数图、继电保护配置及定值图。（8）电网运行、继电保护配置及整定方案遗留的问题和改进意见。整定方案编制后，应在本专业部门内进行全面校核，集体讨论，然后经有关调度、运行、生计、安监等部门讨论，最后由上级专业管理部门或本单位生产副经理（总工程师）批准后方能实施。在电网运行方式有较大变化，或因新工程投入对电网运行方式及参数均有改变时，应对有关设备的保护定值进行验算，或重新编制整定方案。3、问答题操作隔离开关的基本要求和注意事项有哪些？正确答案：操作隔离开关的基本要求和注意事项包括：（1）操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。（2）操作中，如发现绝缘子严重破损，隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。（3）如隔离开关有声音，应查明原因，否则不得硬拉、硬合。（4）隔离开关、接地开关和断路器之间安装有防误操作的闭锁装置时，倒闸操作一定要按顺序进行，如倒闸操作被闭锁不能操作时，应查明原因，正常情况下不得随意解除闭锁。（5）如确实因闭锁装置失灵而造成隔离开关和接地开关不能正确操作时，必须严格按闭锁要求的条件，检查相应的断路器和隔离开关的位置状态，只有在核对无误后才能解除闭锁进行操作。（6）解除闭锁后应按规定方向迅速、果断地操作，即使发生带负荷合隔离开关，也禁止再返回原状态，以免造成事故扩大，但也不要用力过猛，以免损坏隔离开关；对单极刀闸，合闸时先合两边相，后合中间相，拉闸时，顺序相反。（7）拉、合负荷及空载电流应符合有关规程的规定。（8）对具有远方控制操作功能的隔离开关操作，一般应在主控室进行操作，只有在远控电气操作失灵时，才可在征得站长和站技术负责人许可，并有现场监督的情况下在现场就地进行电动或手动操作。（9）远方控制操作完毕应检查隔离开关的实际位置，以免因控制回路中传动机构故障，出现拒分、拒合现象，同时应检查隔离开关的锄头是否到位。（10）发现隔离开关绝缘子断裂时，应根据规定拉开相应断路器。（Il）操作隔离开关后，要将防误闭锁装置锁好，以防下次出现误操作。4、问答题对电网电能质量有危害的负荷有哪些？如何处理？正确答案：对电网电能质量有危害的负荷主要有冲击性负荷、不对称负荷和非线性负荷三类，他们的危害为：（1）冲击性负荷负荷量变化速度快，能造成电压波动和照明闪变影响的负荷，一般由电弧炉、轧钢机、起重设备、弧焊设备、电气试验设备等在用电过程中产生。冲击负荷会引起电压的闪变（用电负荷急剧的波动造成配电系统产生瞬时电压降，是白炽灯的光通量急剧变化）、电压正弦波形畸变等，是对电网电压质量有严重影响的一种负荷。（2）不对称负荷又称三相不平衡负荷，会使电压、电流产生负序分量，使旋转电动机振荡和发热、继电保护误动等，不对称负荷是由单相用电设备，如电气机车、单相电炉以及多相设备的不对称运行产生。不对称负荷会引起电网三相电压不平衡，造成电压偏移值增加及电压正弦波形畸变；同时由于三相电压不平衡而产生的负序电流，在严重时甚至会造成电网中运行的发电机转子损坏。（3）非线性负荷是由阻抗为非线性特性的用电设备产生的。如汞弧整流器、硅和晶闸管整流器、逆变器、变频器、感应加热器、交流调整设备以及气体放电灯等在用电时都会产生飞线性负荷，上述用电设备用电时将向电网注入谐波电流。引起电网电压、电流正弦波形畸变；同时随着电力电子技术的发展，大容量电力晶闸管设备如换流器（电力机车、电解等设备用）的大量采用，以及为了节省原材料，使得铁芯设备如变压器、电抗器等过早进入饱和区、电弧炉用户如电弧炉钢炉的增多及其容量的增大和家用电器的大量使用等原因，同样使注入电网的高次谐波增多，造成电网电压、电流正弦畸变。其谐波造成的危害是：使电气设备发热、损耗增加；电容器过负荷；对自动装置产生干扰等。为此，根据供电营业规则第56条规定：“客户的冲击负荷、波动负荷、非对称负荷对供电质量产生影响或对安全运行构成干扰和妨碍时，客户必须采取措施予以消除。如不采取措施或采取措施不力，达不到国家标准GB2326T990电能质量电压允许波动和闪变或GB/T15543T995电能质量三相电压允许的不平衡度规定的要求时，供电企业可中止对其供电”。5、问答题静止同步补偿器STATCOM相对于静止无功补偿器SVC的优越性有哪些？正确答案：虽然STATCoM和SVC都是动态无功补偿装置，但它们的特性功能却存在着相当大的差别，STATCOM和SVC相比，有下列优越性：（1） STATCOM输出的无功电流与电压无关，表现为恒流源特性，具有更宽的运行范围，而SVC本质上是阻抗型补偿，输出电流与电压成线性关系，因此电网电压变低时，同容量的STATCOM能比SVC提供更大的补偿容量，使其在防止电压崩溃方面的作用强于SVCo（2） STATCOM由于硬件系统采用IGeT、IGBT或IEGT等可迅速关断的器件和软件系统采用顺时无功算法，响应时间在IOmS以内，而SVC硬件系统采用的是电流过零才能关断的晶闸管，软件系统采用的是平均值算法，响应时间一般在20-40ms,且STATCOM从额定容性无功功率变为额定感性无功功率（或反之）可在IinS之内完成，这种响应速度完全能胜任对冲击负荷的补偿，因此，STATCOM比SVC具有更快的响应速度，因而更适合抑制电压波动和电压闪变。（3） STATCoM采用桥式交流电路的多重化技术、多电平技术或PWM技术来消除次数较低的谐波，并使高次谐波如7、11次谐波减小到可以接受的程度，而SVC本身的电容和电抗要产生一定的谐波，如TCR型的5、7次特征次谐波量比较大，占基波值的5%-8除其他如SR、TCT等也长生3、5、7、11等次的高次谐波，这给SVC系统的滤波器设计带来了许多困难。（4） SVC使用了大量的电容器和电抗器，当外部电网容量与补偿装置的容量可比时，SVC会产生不稳定性，而STATCOM对外部电网运行的条件和结构变化不敏感，因此，在故障条件下，STATCOM比SVC具有更好的控制稳定性。（5） STATCOM能够在一定范围内提供有功功率，减小有功功率冲击，而SVC只能提供无功功率，不具备提供有功功率的功能。（6） STATCOM中的电容、电感等元件采用了与SVC（大容量电抗器是引起SVC功耗和噪声的主要原因）完全不同的技术和制作工艺，因此，运行过程中有功功率损耗和电磁噪声显著下降。（7）高电压等级下SVC面临的最严重的问题是电容器爆炸，如广东江门50OkV变电站中Svc运行5年后并联电容器爆炸，湖南云田500kv变电站中Svc自1988年以来发生了4次电容器组爆炸事故，而STATCOM则不存在此问题。（8）由于SVC中晶闸管的动作或本身会产生大量谐波，需要用滤波器，而STATeoM使用直流电容储能，因而不仅可减少电容器体积，而且还不需要并联电抗器即可控制无功功率平滑变化，因此，同容量的STATCOM安装尺寸和占地面积远小于SVCo（9）STATCOM具有优良的可扩展性，其技术为许多facts设备如UPfc、apf、bess等提供了坚实的基础，因而拥有广阔的应用前景。但STATCOM也有其不足之处，如由于Svc用晶闸管比STATCOM用大功率电力电子器件的历史长，因此，在可靠性方面SVC较高，但随着STATCOM在电网中应用的增加及新的高集成度器件（如IGGT）的出现，差别将逐步缩小；同样在价格方面，由于SVC用晶闸管的规模比STATCOM用大功率电力电子器件的大，因此在容量小于IoOMVar时，sve要低于STATCOM,但在STATCOM采用机端并电容器的混合模式时STATCOM价格将下降。6、问答题在我国建设交流特高压电网的必要性有哪些？正确答案：我国建设的特高压输电网主要是指最终投资4000亿元的6纵（南北通道）4横（东西通道）的国家100okV交流特高压网架。目前建设交流特高压的必要性主要表现在如下几个方面：（1）我国能源资源与用能分布格局是一次能源与生产力分布不均衡，水能、煤炭主要分布在西部、北部，用电需求主要集中在东部、南部经济发达地区，我国西水、北煤相对集中，东部负荷比重较大的基本特征要求大幅度提高跨区资源优化配置规模，决定了“西电东送”和“北煤南运”的基本能源流向。（2）随着我国经济和社会快速发展，以及用电需求迅速增长，电力供应和煤炭运输日趋紧张，电网的输电压力越来越大，实现电力资源在较大范围的优化配置十分紧迫，为此，需尽早研究特高压、远距离送电技术，以实现电源和电网在统一规划下的协调发展。（3）现有50OkV电网的短路电流水平问题越来越突出，经电科院规划计算表明，到2010年预计我国500kV主要受端交流网的短路电流将接近或超过50kA,20152020年，华北50OkV电网的房山、安定、顺义等变电站的短路电流将超过63kA,因此从降低短路电流水平的角度考虑，主网电压需要进一步升级。（4）我国现已掌握了330、50OkV及以下交流电网工程的设计、设备制造、工程建设和运行技术，75OkV交流输变电示范工程也已投运。通过大量电网工程的建设和超高压等级输变电设备的设计制造技术引进，为百万伏级特高压技术装备的研发和使用打下了良好基础，因此，我国开展更高一级电压等级交流输电技术前期研究工作的时机也已成熟。（5）由于交流特高压网从起步到形成规模需要一定的周期，如错失“十一五”良机，就可能造成电网重复建设和资源浪费，严重时甚至会在失去这次机会的情况下，今后再发展特高压，其走廊和站址都会出现问题。为此，按照电力工业发展规划“加快研究更高一级电压输电技术，启动更高一级电压等级的建设”的要求，考虑到国际上尚无商业运行的交流百万伏电压等级的输变电工程，我国决定启动百万伏级交流、士80万V级直流特高压输电技术前期研究工作。7、问答题在纯电阻、纯电感和纯电容交流电路中，电压与电流的相位关系如何？正确答案：在纯电阻电路中，电压与电流的相位相同。在纯电感电路中因电感上的电压&=Z戍/流，即电感上的电压与电流的变化率成正比，而与电流的大小无关。当电流等于零时，由于此时电流的变化率最大值；因此UL达最大值；而当电流等于最大值时，电流的变化率为零，即uL=09即电压随电流的变化而变化，因此在纯电感电路中，电压相位超前电流相位90°。在纯电容电路中，由于其正好与电感相反，因此其电压相位滞后电流相位90oo8、问答题什么是电压互感器的额定容量和额定变比？正确答案：电压互感器的额定容量又称额定负载，是对电压互感器二次所允许连接的二次回路总负载的允许值，用视在功率表示，以二次额定电压100V、负荷功率因数0.8（滞后）为计算基准。电压互感器的额定变比就是电压互感器一、二次绕组的额定电压之比。9、单选750千伏及以上交流和跨省交直流电网规划工作由（）负责。A、公司总部发展部B、省级公司发展部C、地（市）公司发展部D、县（区）公司发展建设部正确答案：A10、问W题如何建立电网商业化运营的技术支持系统？正确答案：目前各个方面对电网商业化运营的技术支持系统的设想相对较多，且基本上都是建立在完全市场经济条件下的一种设想，由于其技术支持系统复杂而庞大，建立一套完整的系统需要大量的人力、物力和财力，考虑我国电力体制改革的程序，我国电力市场的发展进程是一种循序渐进的过程，因此电网商业化运营的技术支持系统从市场经济成本的投入产出角度出发，应避免因体制改革不能尽快完成而造成由于过大的财力投入，使得资源配置出现严重的浪费现象，为此建立电力市场技术支持系统的过程中，不妨总体上整体构思，操作中分布实施，尽量避免不切实际的一次性大量投入，造成在实际应用中，由于电力市场的实际进程缓慢，而形成物力和财力的浪费，结果是事倍功半。为此我们应在构造整体框架的前提下，实施电网商业化运营的技术支持系统，即在不造成资源浪费的情况下，留有扩展余地，然后根据电力市场的实际进程的需要而逐步实施，力争事半功倍，从而以最小的投入获得最大的收益。11、单选根据“大建设”体系各层面职责分工，县公司层面负责O电网建设。.50OkV及以上;B. 110-220kV;C. 35-1IOkV5D. 35kV及以下。正确答案：D12、问答题操作票的分类及要求有哪些？正确答案：操作票根据操作性质可分为综合操作票和逐项操作票。对执行综合指令的操作，一般不需要与发令的值班调度员核对操作票，但必须核对操作任务，发令的值班调度员只对操作任务的正确性负责。对执行逐项指令的操作，应与发令的值班调度员核对操作票，但只核对与电网有关的主要操作次序，如断路器、隔离开关拉、合，线路接地开关的拉、合，线路侧接地线装、拆，继电保护规程规定的必须由调度员发令的保护调整与投、停等，此时值班调度员对整个操作任务中有关电网的主要项目的正确性负责，其余项目的正确性则根据现场规定由接受操作任务的各执行单位负责。同一发电厂、变电站（所）的操作票应事先连续编号，每张操作票只能填写一个操作任务，各发电厂、变电站（所）的运行人员应根据上级调度值班员的操作指令，按照“电气设备倒闸操作一般方法”填写倒闸操作票。操作票操作结束后，作废的操作票应注明“作废”字样，未执行的应注明“未执行”字样，已操作的应注明“已执行”字样。操作票应保存一年。13、问答题影响供电可靠性的因素由那些？正确答案：气候与环境因素：包括雷电，风，雨，雪，冰，洪水，塌方，下沉，空气污染，树木生长或倒塌等。非电业单位的影响因素：包括电信，交通运输（车祸及筑路工程），市政建设，农业生产，爆破，盗窃和破坏，用户故障，动物及其他（含火灾）等。设备缺陷因素：包括设计不当，制造质量不良，遮断容量或动、热稳定性不够，绝缘不良或磨损及试验发现的其他缺陷。运行管理因素：包括运行人员过失，检修、施工人员过失，试验人员过失，继电保护人员过失，调度人员过失，管理人员过失等。内部其它因素：即前面末列出的其他原因和不明原因。输配电电网以外的其他系统的影响因素：包括外部系统故障直接引起的停电，上级电网引起的拉闸限电和其他原因造成的停电。预安排停电及临时停电因素：包括因各种检修、施工及用户申请的计划停电和因内部检修、维护、施工，外部检修、施工，用户中请，电网本身造成的限电及调电（超过3min者）等原因引起的临时停电。14、问答题什么是高压和超高压紧凑型组合电器？都有哪些类型？如何组成？正确答案：高压和超高压紧凑型组合电器（组合开关设备）是今年来变电设备向小型化方向发展的一种新型电气设备，可以做成模块，既有SF6气体绝缘模块，又有空气绝缘模块，是一种介于常规敞开瓷柱式电气设备（AlS）和SF6气体绝缘全封闭组合电器（GlS）二大产品系列之间的新系列产品，其发展趋势也是小型化和智能化。紧凑型组合电器可分为金属封闭SF6绝缘和敞开式空气绝缘二种基本类型。金属封闭SF6绝缘组合电器为单相电气设备，其本体设备包括SF6断路器、光电电流/电压互感器、出线及母线隔离开关/接地开关、合成绝缘出线及母线套管，它利用出线和母线套管与常规敞开式软母线或硬母线相连，且上述各元件都封闭在金属外壳内，由SF6气体进行绝缘，它与GlS相似，具有可靠性高，方便灵活的特点。敞开式空气绝缘组合电器由常规SF6瓷柱式断路器、瓷柱式隔离开关和接地开关、光电电流互感器组合而成，由于制造上的原因，从结构上无法像前述金属封闭SF6绝缘组合电器那样，将电流/电压互感器组合成一个光电电流/电压互感器元件，该组合电器中不包括电压互感器，而只有单一完成电流互感器功能的光电电流互感器元件。15、问答题电网调度的性质有哪些？正确答案：电网调度的性质主要包含以下三个方面的内容：（1）指挥性质。即指挥电网内发电厂和变电站（所）开停机、停送电及倒闸操作和事故处理、调整有功功率和无功功率。（2）生产性质。即负责电网的安全稳定和经济运行，制定电网正常和特殊运行接线方式，规定送电线路的稳定极限并负责控制，编定继电保护和自动装置整定值，负责电网通信和调度自动化的建设及运行维护工作。这些工作是电力生产的一个组成部分，是由电网调度直接负责的带有综合性、技术性的生产工作。（3）职能性质。调度机构既是生产单位，又是网、省、地市电网供电公司的一个职能部门，负责电网运行方面的技术管理工作，掌握电网内发供电单位生产运行情况，制定电网运行操作的调度管理规程，开展调度、继电保护、通信、自动化方面的技术指导及专业培训，制定和贯彻有关电网运行的安全经济措施。实际上电网调度工作的三种性质是融合在每一个工作中，如指挥操作和事故处理也属于电网生产运行工作。当然随着电网自动化水平的提高，在调度端实现了远方操作断路器和自动发电控制，这样调度不仅能指挥生产还能直接控制生产，因此电网发展的结果使其生产性质更加得到加强。电网生产运行工作。当然随着电网自动化水平的提高，在调度端实现了远方操作断路器和自动发电控制，这样调度不仅能指挥生产还能直接控制生产，一次电网发展的结果使其生产性质更加得到加强。16、问答题什么是电力市场？正确答案：电力市场是电价、电力系统、负荷管理、合作式的供电用电、通信和计算机系统的总和，是电力工业经营（包括运行与发展、内部与社会）管理与技术的综合体，它的基本特点是采用法律、经济手段，本着公平竞争、自愿互利的原则，对电力系统运行进行组织、管理和协调。电力市场区别于普通商品市场的地方，在于电力市场要对电力系统的安全稳定运行负责，因此电力市场在强调竞争的同时，也不能忽略协作的重要性。电力市场按我国电力企业的组成情况，大致可分为电建市场、发电市场、输配电市场、供电市场和电力消费市场几类。17、单选省公司生产组织架构中，检修公司实施O输变电设备运维一体化和检修专业化。A、500（330）千伏及以上B、220（HO）千伏及以上C、220千伏及以下D、110（66）千伏及以上正确答案：A18、问答题备用变压器投入运行前应做哪些项目检查？正确答案：（1）试验合格超过6个月的，应重新测量绝缘电阻，阻值应大于允许值，使不小于试验值的70&。（2）瓷质部分应完整，无破损，无裂缝。（3）油色、油位符合要求。（4）各侧引线接头应牢固并贴有试温蜡片。（5）外壳无漏油现象。（6）分接头位置符合要求，冷却装置试启动良好。19、问答题国产220kv可控串补装置系统的组成如何？正确答案：国产可控串补装置的电气接线图如图5-2所示，其组成元件包括：（1）电容器组：踏实可控串补装置的主要设备，由一定数量的电容器单元串并联组成。（2）阀组：由26层晶闸管阀层组成，每层晶闸管阀层由反并联的晶闸管对、触发和检测板（TE板）、阻容吸收回路、直流均压电阻等组成。晶闸管采用光点触发和监控系统，用光传输代替高、低电位之间的电信号传输，使得阀上的高压部分和触发、监控部分实现了电位的有效隔离，并提高了抗干扰性能。阀监控系统对阀上的各晶闸管及高电位电子单元运行状态进行监控，以确保高压阀的正常运行。（3）用于限压的金属氧化锌变阻器（MOV）,又称限压器：它是当带串联补偿装置的线路发生故障时，电网短路电流流过串联电容器时的基本过电压保护设备。（4）火花间隙保护（CAP）：为了在内部故障时保护MOV不致过负荷，可控串补系统采用带间隙的MOV保护，当MOV限压器的能量或温度达到整定值或监测到一个特殊故障时，MOV限压器可以被并联的强制触发的火花间隙所旁路。采用性能良好的触发间隙加MOV的保护方案，不仅限制了电容器组上的过电压，而且能够降低对MOV能量吸收能力的需要。（5）阻尼装置：旁路间隙或旁路断路器动作后，串联电容器组将对其放电，这种放电电流为高频高幅值振荡电流，对旁路间隙或旁路断路器的安全运行威胁很大，因此，必须配置阻尼装置以抑制放电电流，它不但使放电电流迅速衰减，降低了电容器熔丝的要求，也减轻了电容器组、间隙和旁路断路器的负担。（6）旁路断路器：旁路断路器安装在对地绝缘的支柱上，当发生装置系统内的故障时，旁路断路器合闸旁路掉火花间隙中的电流，从而保护MOV及旁路间隙；同时还用于投切串联电容器组。（7）水冷却系统：水冷系统主体设备分循环冷却水系统（室内部分）、室外冷却器和控制及保护系统（含在线检测仪表）3大部分，系统中各机单元及在线仪表由可编程序控制器（PLC）控制单元监控运行，现场通过OP操作面板实现人机对话；主循环泵采用一用一备的配置方式互为备用。20、问答题发电机常见的不正常运行状态和故障有哪些？正确答案：在国内电网中运行的发电机，小型的为612MW,大型的为200600MWo由于发电机的容量相差悬殊，在设计、结构、工艺、励磁乃至运行等方面都存在很大差异，这就使发电机及其励磁回路可能发生的故障、故障几率和不正常工作状态有所不同。发电机在运行过程中，由于外界、内部及误操作等原因，可能引起发电机的正常运行工况遭到破坏，出现异常，但未发展成故障，这种情况就称为发电机的不正常工作状态。其现象和处理方法有以下几种：（1）三种电流不平衡，此时当三相电流之差不大于额定电流的10%时，允许连续运行，但任一相电流都不得超过额定值。（2）定子绕组过负荷，事故情况下，允许短时间的过负荷运行，此时过负荷持续时间由每台机的特性而定。（3）定子绕组过电压（水轮发电机、大型汽轮发电机），可降低励磁电流和改变发电机出口变压器的分头位置。（4）发电机各部温度或温升超过允许值时，应减出力运行。（5）励磁电流倒送，即励磁电流表反指，使送入转子中的电流磁场反向，此时无功表指示正常，不影响发电，可等停机后再进行处理。（6）转子回路短路时无励磁，应根据发电机类型不同，除减小滑差、增加励磁电流外，当造成大型汽轮发电机失步运行时，可根据第二章中的有关介绍进行处理。（7）励磁回路绝缘降低或等于零，可在测量励磁回路绝缘电阻低于0.5兆欧或等于零时，考虑发电机转子一点接地，此时应投入转子两点接地保护。（8）止匕外，发电机的不正常工作状态还包括：逆功率、过励磁和发电机附属设备故障造成，如断路器断口闪络、非全相运行、电压互感器断相、电流互感器断线、整流柜故障、冷却系统故障等。发电机的常见故障包括：（1）定子故障，如绕组相间短路、一相匝间短路，因定子绕组一相绝缘破坏而引起的单相接地等。（2）转子绕组故障，如转子两点接地、转子励磁回路低励（即励磁电流低于静稳极限所对应的励磁电流）、转子失去励磁功能等。（3）其他方面的故障，如发电机着火、发电机成为电动机运行、发电机漏水漏氢、发电机发生振荡或失去同期、发电机非同期并列等。发电机发生这些故障时，将导致机组退出运行，严重者，甚至会烧毁机组或其他设备，所以在日常运行维护时，应特别小心，以防事故发生。21、填空题合并单元是智能变电站重要的过程层设备之一，连接于智能变电站的过程层O网络。正确答案：SV22、问答题什么是遥控操作和程序操作？有哪些要求？正确答案：遥控操作是指从调度端或集控站发出远方操作指令，以微机监控系统或变电站的RTU当地功能为技术手段，在远方的变电站实现的操作；程序操作是遥控操作的一种，但程序操作时发出的远方操作指令是批命令。遥控操作、程序操作的设备应满足设备运行技术和操作管理两个方面的技术条件。23、问答题距离保护如何组成？有什么特点？正确答案：距离保护是利用阻抗元件来反映短路故障的保护装置。其中阻抗元件由于反映接入该元件的电压与电流的比值，即反映短路故障点至保护安装处的阻抗值，并根据阻抗值的大小来确定是否动作，因此又称阻抗保护。由于线路的阻抗与距离成正比，因此一般就称为距离保护。距离保护装置由启动元件、方向元件、距离元件（阻抗继电器）和时间元件四部分组成。距离保护的动作特性和选择性与电网运行方式变化时短路电流的大小无关，只取决于本地测量参数，只有当阻抗元件测量到保护安装处至故障点的阻抗值等于或小于继电器的整定值时才动作，其结构和工作原理相对复杂，一般主要用于输电线保护，按其动作特性由三段或四段组成，一般I、H段带方向性，作本线路的主保护，IH段带方向或不带方向，有的还设有不带方向的第Iv段，作为本线和相邻设备的后备保护。通常第I段整定阻抗值较小，一般按被保护线路阻抗的80%85%取值，动作时限是阻抗元件的固定时限；第H、IH段整定阻抗值逐渐增大，动作时限也逐渐增大，且与其下一级设备（相邻）的距离保护酉己合。24、单选“大建设”从加强公司建设队伍专业管理角度要求建立常态管理机制，以O建设为主线，加强专业能力建设，积极推进队伍专业对标，着力提升队伍素质和能力。A、标准化B、扁平化C、专业化D、集约化正确答案：A25、问答题断路器简单灭弧原理是什么？其开断电流和断流容量有什么不同？正确答案：断路器的简单灭弧原理就是利用热游离和去游离的矛盾，加速去游离的进行，减弱热游离的进行，加速绝缘介质的再结合作用，使其扩散，从而达到灭弧的目的。高压断路器的开断电流是指断路器在额定线电压时能开断的最大电流，单位为A；高压断路器的断流容量是指每组断路器额定开断电流和电压的乘积，即S.v=6SvK,单位为MVA。对于一般的断路器，在未特别注明时，若使用在低于额定电压的情况下，因它的额定开断电流不会增加，因此其断流容量就要相应的降低。26、问答题什么是电流互感器的额定容量和额定变比？正确答案：电流互感器的额定容量是指电流互感器在额定二次电流和额定二次阻抗下运行时，二次绕组的输出容量。电流互感器两侧电流的大小和它们的绕组成反比，并且等于常数，一般把此常数称为电流互感器的额定变比。27、问答题什么电气主接线？它的作用如何？正确答案：电气主接线是根据电能输送和分配的要求，表示主要电气设备相互之间的连接关系和本变电站（或发电厂）与电网的电气连接关系，通常用单线图表示。它对电网运行安全、供电可靠性、运行灵活性、检修方便及经济性等均起着重要的作用；同时也对电气设备的选择、配电装置的布置以及电能质量的好坏等都起着决定性的作用，同样也是运行人员进行各种倒闸操作和事故处理时的重要依据。28、问答题电价合理化的要求有哪些？正确答案：根据电能在生产和消费方面的特点及相互关系，决定了电价合理化的特殊要求包含以下三点：（1）电力工业是一个资本进出障碍较大且生产能力增减呈跳跃式的产业，电价应在一较长的时期内，接近电能供给的必要投入品价格与资本正常盈利水平之和，即接近电能供给的“经济成本”或“生产价格”，不允许短期均衡电价与长期均衡电价的差额过大，或者说，不允许市场价格背离“生产价格”的幅度过大。因此，无论是市场调节还是政府定价，与一般产业相比，价格都应更“趋近”“必要成本+正常利润”。（2）电能是一种生产与消费即极端一致、又必然经常脱节的特殊商品，也就是说，它的资源最佳配置的物质表现，不是一定的期间内产出数量，而是这一期间内瞬间的最大负荷的满足能力。因此，电价必须反映电能成本的这种特殊发生方式。（3）电能的发、供、用在效益和安全上的相互影响，不仅导致生产成本因发、用电时间及方式而变化，而且，还使之产品效能及质量评价的标准独树一帜，电价必须反映这种特殊的成本影响因素和独树一帜的效能及质量评价标准。概括地说就是：合理电价应比较接近必要成本+正常利润，并形成一个反映特殊的成本发生方式和独特的质量评价标准的电价体系。29、问答题对冲击性负荷的供电应采取什么控制措施？正确答案：采用专线供电。与其他负荷公用配电线路时，应降低配电线的阻抗。对较大功率的冲击性负荷，应分别与电压波动、闪变敏感的负荷分开由不同的变压器供电。对于大功率电弧炉的炉用变压器应由短路容量较大的电网供电。对大功率的冲击性负荷，应在负荷电配置相应的无功静止补偿器，以减小冲击性负荷对电网的影响。30、问答题现代电网在确定短路电流水平及其配合时，应考虑哪些因素？正确答案：在确定现代电网的短路电流水平及其配合时，一般应重点考虑以下几个方面的因素：（1）一般电网中开关设备的开断容量，开关设备及变电站各元件（母线、导线、接地网、支持绝缘子等）的动、热稳定、接地网的接触和跨步电压以及对通信线路的干扰等，都取决于电网短路电流的上限值，短路电流水平愈高，则各项费用的支出就愈大。目前国产少油断路器和SP6断路器的断流容量一般均已达3L5kA（重合闸循环），个别少油断路器可达40kA,SF6断路器可达40-50kA,为此，22OkV电网短路电流水平一般应限制为40kA,个别最大不超过50kA；对50OkV电网，短路电流水平限制在40kA以内是合适的。（2）为保持短路故障后的电力系统稳定性和发电厂的安全稳定运行以及减小电网中因大负荷波动而导致对其他用户的影响，保持电网电压有足够的稳定性是绝对必要的，因此从保持电网稳定运行和从具有足够的电网抗扰动能力考虑，电网中各中枢点必须维持一定的短路电流容量，为此必须从技术上和经济上协调选择一个合理的短路电流水平。（3）电网结构对短路电流水平的影响很大，如发电厂、变电站在电网中的位置及其接人电网的电压等级，因此在确定短路电流水平时还需要考虑电网结构上的一些问题。如果发电厂、变电站过于集中或发电厂出线电压过低，都可能造成电网中某些局部地区的短路电流水平过高。（4）由于负荷密度的增大，需要增加电网的紧密连接以满足供电的需要，闭环运行虽然从电网的运行方面来说，有利于提高供电的安全性和减少线损，但却会导致短路电流水平的大幅度提高，结果反而造成电网的安全可靠性降低，因此对过分的闭环运行必须加以限制。有时为了限制短路电流的需要，甚至必须将电网和变电站母线分列或解列。（5）为了保证电网继电保护的可靠性和灵敏性，电网各点必须保持一定的短路电流大小，如果电网或发电厂（尤其是水电厂）的运行方式或潮流变化很大，那么就需要对其进行专门研究。（6）对现有变电站设备的改造和更换，不仅投资大，而且由于运行条件的限制，实现起来往往非常困难，因此在规划预期的短路电流水平时，必须考虑到对已有变电站各项设备的影响，包括对自耦变压器承受短路电流的冲击问题。这点对规划工作来说，是一个很重要问题。（7）在设计新建变电站，尤其是超高压变电站时，对设备的选择和元件的设计，要按设备的更换难易、增容改造所需费用及预期的短路电流水平值进行综合考虑，对较易更换的设备，其短路电流水平可按近期考虑，而对不易更换的设备，如母线、架构、接地网等则要按远期的短路电流水平考虑，从而节省将来增容改造的投资。31、问答题紧凑型组合式开关设备的特点有哪些？正确答案：紧凑型组合式开关设备（以ABB公司生产的PASS为例）的主要特点包括：（1）采用了先进的组合式电压/电流传感器技术和组合式隔离开关/接地开关技术，使设备更加紧凑，体积更加小型化。（2）在测量、控制、保护系统中，采用了计算机技术、数字化技术和光纤通信技术，支持数字式继电器，继电保护系统引入了微机处理和分段监控保护，从而实现了二次监控系统的智能化。（3）采用了预安装技术，即整套设备在出厂前即安装、调试完毕，设备运抵现场后，一个PASS间隔在数小时内即可安装完毕，从而实现了“即插即用”的功能。（4）每一个PASS间隔配置一台就地控制柜，内设控制及保护单元，即将二次技术集成化。（5）相同技术参数的PASS和GlS相比，PASS使用SF6气体的量要少于GIS,因此，从环保的角度，PASS比GlS更具有优越性。（6）PASS间隔安全可靠，长期工作稳定性是传统敞开式变电站的510倍。32、问答题电压是什么？什么是无功功率？正确答案：电压就是电网中两点间（如两相间的线电压和阻抗回路首末两点的电压降）或某一点对地（如相对地间的相电压）的电动势差的数值，是标志电网运行状态（安全、经济）的重要运行指标。无功功率是在正弦回路中，当平均功率为零时，在电源和储能元件之间来回交换的变动功率，即电源能量通过电感线圈和电容器时并不需要能量消耗，而是在储能元件（电感线圈和电容器）与电源之间往返交换（振荡）。一般用Q表示，单位是乏（Var）、千乏（kvar）或兆乏（Mvar）o无功功率并不是无用功率，而是在电能传输和转换过程中建立电力磁场和提供电网稳定的不可缺少功率之一，无功经不同的电磁耦合反映不同的电压等级，电压的高低直接反映本级电网无功的平衡，是电能质量的重要指标之一。33、问答题二次回路的重要性如何？正确答案：二次回路在电网中虽非主体，但它在保证电力生产的安全，向用户提供合格的电能等方面却起着举足轻重的作用，二次回路的故障常会破坏或影响电力生产的正常运行。如若某变电站差动保护的二次回路接线有错误，则当变压器带的负荷较大或发生穿越性相问短路时，就会发生误跳闸。若线路保护接线有错误，一旦电网发生故障，则可能会使断路器该跳闸的不跳闸，不该跳闸的却跳了闸，结果轻者造成设备损坏，重者使电网发生瓦解事故。同样若测量回路有问题，就将影响测量的准确性，结果造成运行调整的盲目并难以判断电能质量是否合格，同时也会因计量的不准，造成对用户的电费少收或多收，直接影响电力企业
