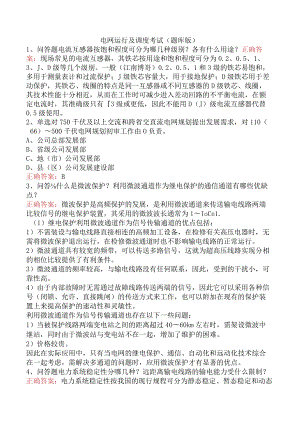

电网运行及调度考试（题库版）.docx

电网运行及调度考试（题库版）1、问答题电流互感器按饱和程度可分为哪几种级别？各有什么用途？正确答案：现场常见的电流互感器，其铁芯按用途和饱和程度可分为0.2、0.5、1、3、J、D级等几个级别。一般（江南博哥）0.2、0.5、1和3级的铁芯易饱和，多用于测量表计和过流保护；J级铁芯容量大，用于接地保护；D级铁芯用于差动保护，其铁芯、线圈的特点是同一互感器或不同互感器的D级铁芯、线圈，其技术性能十分相近，从而在工作时可减少进入差动回路的不平衡电流，在额定电流时，其准确级只有3级或更低，因此不能用D（J）级电流互感器代替0.5级使用。2、单选对750千伏及以上交流和跨省交直流电网规划提出发展需求，对110（66）500千伏电网规划初审工作由O负责。A、公司总部发展部B、省级公司发展部C、地（市）公司发展部D、县（区）公司发展建设部正确答案：B3、问答什么是微波保护？利用微波通道作为继电保护的通信通道有哪些优缺点？正确答案：微波保护是高频保护的发展，是利用微波通道来传送输电线路两端比较信号的继电保护装置，其采用的微波波长通常为1IoCn1.（1）继电保护利用微波通道作为信号传输通道的优点包括：1）不需装设与输电线路直接相连的高频加工设备，在检修有关高压电器时，无需将微波保护退出运行，在检修微波通道时也不影响输电线路的正常运行。2）微波通道具有较宽的频带，可以传送多路信号，这就为超高压线路实现分相的相位比较提供了有利条件。3）微波通道的频率较高，与输电线路没有任何联系，因此，受到的干扰小，可靠性高。4）由于内部故障时无需通过故障线路传送两端的信号，因此它可以采用各种信号（闭锁、允许、直接跳闸）的传送方式来工作，也可以附加在现有的保护装置上来提高保护的速动性和灵敏性。利用微波通道作为信号传输通道也存在以下一些问题：1）当被保护线路两端变电站之间的距离超过4060km左右时，需架设微波中继站，同时由于微波站与变电站不在一起，增加了维护的困难。2）价格较贵。因此在实际应用中，只有当电网的继电保护、通信、自动化和远动化技术综合在一起考虑，需解决多通道的问题时，应用微波保护才有显著的优点。4、问答题电力系统稳定性分哪几种？远距离输电线路的输电能力受什么限制？正确答案：电力系统稳定性按我国的现行规程可分为静态稳定、暂态稳定和动态稳定。它们分别为：（I）电力系统静态稳定是指电力系统受到小扰动后，不发生自发振荡和非周期性的失步，能自动恢复到起始运行状态的能力。为此要求电网中任一输电回路在正常情况和规定的事故后所传输的有功功率必须低于稳态最大传输极限，其值由线路两端电网的电源电动势与等值阻抗和线路阻抗之和来决定，并留有一定的裕度，从而不会因传输功率或电网电压等的正常波动，而使线路两端电网间的电源电势角差非周期性地无限增大，最终导致同步运行的稳定性破坏。一般影响系统静态稳定的因素是发电机的同步力矩，如果运行中的发电机缺少同步力矩储备。当系统状态正常波动引起发电机的输出有功功率波动时，该发电机对系统其余部分的电动势相位角差就将逐步无限制地增大。从而失去稳定，以致无法运行。因此，提高静态稳定的措施是增大运行中发电机的同步力矩储备。主要是减小到系统的联系总阻抗或提高送受端的运行电压，或者被迫降低发电机的有功功率输出，当然，发电机的自动调节励磁，对提高发电机运行的静态运行稳定性具有良好的作用。（2）电力系统暂态稳定是指电力系统受到大扰动后，如电网发生故障或断开线路等操作时，各同步发电机保持同步运行并过渡到新的或恢复到原来运行状态的能力。此时，故障输电线路的送端发电机组不因负荷电功率的突然减少而加速，受端机组不因短时负荷电功率的增加而减速，即两侧电动势角差摇摆后，受影响的发电机组（或部分系统）在第一或第二个振荡周期内对其余部分不失步的功角稳定，是电力系统功角稳定的一种形式。一般暂态稳定水平与继电保护和重合闸的使用有关。（3）电力系统的动态稳定是指电力系统在某种运行方式下受到干扰（包括正常波动和小的或大的扰动）后。在自动调节和控制装置的作用下，电网电源间的电动势角差不会发生振幅不断增大的发散振荡或持续振荡而失步，即保持较长过程运行稳定的能力，它是电力系统功角稳定的另一种形式。动态稳定可分为小扰动动态稳定和大扰动动态稳定，其中小扰动动态稳定是指扰动量足够小，系统可用线性化状态方程描述的动态稳定过程；大扰动动态稳定是指扰动量大到系统必须用非线性方程来描述的动态稳定过程。动态稳定主要有电力系统的低频振荡、机电耦合的次同步振荡、同步电机的自激等。保证系统动态稳定的基本条件是运行中的发电机都具有正的阻尼力矩，一般动态稳定水平主要与发电机组的励磁调节和快速关汽门等自动调节措施有关。在电力系统的调节设备中，快速初始励磁将使发电机组对系统产生很大的负阻尼作用，它是国内外发生过的机组对系统或系统对系统间“低频振荡”的主要根源。一般解决这个问题的办法是在励磁调节器的控制量中引入附加的经过正确相位补偿的转速增量。（4）当然从广义而言，电力系统稳定还应包括由于电网无功不足而引起的电压稳定性问题和故障期间电力系统有功功率不足而引起的频率稳定性问题。电力系统的电压稳定是指电网电压在受到小的或大的扰动后，能保持或恢复到某一规定的运行极限之内，而不发生电压失稳的能力。电压失稳可表现为静态失稳、大扰动暂态失稳及大扰动动态失稳或中长期过程失稳，无功功率的分层分区平衡是电压稳定的基础，它与电力系统中电源配置、无功分布、网络结构及运行方式、负荷特性等因素有关，当发生电压不稳定时，可能导致电压崩溃，造成大面积停电，因此当经较弱联系向受端电网供电或受端电网无功电源不足时，应进行电压稳定校验。电力系统的频率稳定是指电力系统发生有功功率扰动后，电网运行频率能够保持或恢复到某一规定的运行极限之内的能力。当电源与负荷的平衡遭到彻底破坏，并使一些机组相继退出运行时，应尽量不发生频率低于某一临界频率，从而造成大面积停电，即发生频率崩溃的事故。远距离输电线路的输电能力主要受前3种稳定能力的限制，有一个极限，它既不能等于或超过静态稳定极限，也不能超过暂态稳定极限和动态稳定极限。在我国，由于网架结构薄弱的问题还没有完全解决，因此，线路的输送能力相对国外网架来说就相对要小些。5、问答题电网运行对高压断路器的要求是什么？正确答案：（1）绝缘部分能长期承受最大工作电压，还能承受短时过电压。（2）长期通过额定电流时，各部分温度不超过允许值。（3）断路器的跳闸时间要短，灭弧速度要快。（4）能满足快速重合闸的要求。（5）断路器的遮断容量要大于电网的短路容量。（6）在通过短路电流时，有足够的动稳定性和热稳定性，尤其不能出现因电动力作用而不能自行断开。6、问答题什么是电压稳定和电压崩溃？正确答案：电压稳定是指电网电压保持在某一规定的运行极限之内的能力，在已经出现的许多“电压不稳定”的研究示例中，它们开始全然没有“角度不稳定”即将来临的迹象，只是局部现象，当发生电压不稳定时，却能够很快发展成为波及到广阔地域的电压崩溃，造成大面积电。为此，近年来，电压不稳定性问题已成为一个独立的研究课题。电压崩溃通常是指由于电压不稳定而导致系统内出现一系列设备元件停运，从而造成大面积、大幅度的电压下降和供电中断的过程。在电压稳定和功角稳定之间并不总能清晰地区分”是电压崩溃造成失步还是失步造成电压崩溃？”这些只有在对事故录波进行仔细的分析之后才能准确回答。在电力系统运行中，由于无功电源（发电机、调相机或静电电容器）的突然切除或电力系统的无功电源不足，当负荷（特别是无功负荷）慢慢增加到一定程度时，有可能使电压大幅度下降到极限电压，以致发生所谓电压崩溃现象。这时，系统中大量电动机停止转动，大量发电机甩掉负荷，最后导致电力系统的解列，甚至使电力系统的一部分或全部瓦解。电压崩溃通常发生在夏季过程，电网发生故障开始通常不是由于设备的过负荷，而是由于无功供应缺乏。如2003年发生的8.14美加大停电（详见附录三）虽然已被认定为电压崩溃，但它却并非我们传统意义上的那种电压崩溃。典型的电压崩溃发生在重载荷、故障（减少了潮流到达负荷地区的可用路径的数目）或者无功短缺电网中，当无功输出与传送不能满足负荷的无功需求，并在电网中发生扰动引起电压渐进地并且不可控地下降时，经典的电压崩溃就会发生，如果这种崩溃持续，电压就会继续下降并引起其他设备的开断，从而导致电压进一步下降并失去负荷。当然在一些地点，电压也可能会稳定在一个较低的水平上。从电压下降开始到发生电压崩溃，需要一段时间（几十秒到几分钟），所以采取提高电网电压的措施一般都来得及防止电压崩溃，为此，必须进一步加强对无功储备重要性的认识，尤其在目前辅助服务还不健全的电力市场环境下，发电商为了追求经济效益，在以最大容量发出有功功率的同时，不愿意发无功功率，这对电网的安全稳定运行是一很大威胁。因此，应制定统一的法规以激励独立发电商从维护整个系统安全的角度出发，在发生预想事故时，不仅向电网提供必要的有功支持，而且也要向电网提供必要的无功支持。7、问答题什么是电压互感器的准确等级？准确等级如何分类？正确答案：电压互感器的准确等级又称准确度，是指在规定的一次电压和二次负荷变化范围内，负荷功率因数为额定值（cos=0.8）时的电压误差的最大值百分数。为了提高电压互感器的准确度，要求互感器铁芯的励磁电流要小，一、二次绕组的内阻抗要小。电压互感器的准确等级通常分为0.2、0.5.1.0,3.0四个等级。如准确等级为0.5级就表示在额定电压下，在规定的负载范围内，该电压互感器的最大变比误差为0.5%o0.2级多用于实验室精密测量，一般发电厂和变电站的测量和保护常用0.5级和1.0级。8、问答题什么是电压互感器的额定容量和额定变比？正确答案：电压互感器的额定容量又称额定负载，是对电压互感器二次所允许连接的二次回路总负载的允许值，用视在功率表示，以二次额定电压100V、负荷功率因数0.8（滞后）为计算基准。电压互感器的额定变比就是电压互感器一、二次绕组的额定电压之比。9、问答题合理网架结构电网的技术原则有哪些？正确答案：针对大电网，大机组，大区域联网，高压直流输电等电网发展的新情况，新的电力系统技术导则，对建设一个网架结构合理电网的技术原则提出乐儿具体要求，包括：（1）对电力系统的基本要求。规划设计的系统应满足经济性，可靠性，灵活性的要求，有必要的有功储备，应贯彻“分层分区”的原则，并对受端系统，电源接入，系统间联络线分别提出安全标准。（2）有功电源安排。电源规划要以提高技术经济效益为前提，区分电厂调峰性质和供电性质，有时可能在负荷中心建厂，使系统留有备用，一般负荷备用占2犷5%的总容量，事故备用占10临检修备用占8%15机（3）受端系统建设。受端系统规划技术应使主网电压的母线维持一定短路水平，振荡时母线电压不过低；当大容量电源线路跳闸时中枢点高压母线电压下降不超过5%10%额定值；大城市枢纽站容量不宜过于集中；受端网结构应在严重单一故障下保持稳定；任一元件故障，不得使其他元件超过事故过负荷能力。（4）电源的接入。发电厂最高电压应结合最终容量，单机通量，送电距离以及在系统中的作用综合而定。单机容量500MW及以上者宜接入500KV电压等级电网；200300MW者，进行技术经济比较以确定接入220500KV中哪一电压等级电网；IOoMTV者宜接入220KV电压网。主力厂宜采用发-变-线接入枢纽站，不设高压母线；如有必要出两极电压时在厂内不宜设联变，以避免电磁环网；电源之间不宜在送端相连；避免一组送电回路输送容量过分集中；小电厂出线应考虑调峰需要。（5）无功电源和电压控制。无功补偿原则应分层分区和就地平衡，补偿设备以并联电容，电抗为主。1）500KV线路装设的高压并联电抗器应使；任何情况下工频过电压不超过L3L4倍额定值；潜供电流控制在单相重合允许的范围内；满足电网运行需要（并列要求或无功平衡要求）。2）高压变压器带负荷调压原则为：220KV及以上的变压器只用在潮流方向，电压幅值变化比较大的地方；IloKV及以下电网的变压器至少应有一级电压采用带负荷调压。（6）继电保护及安全自动装置。故障切除时间，重合闸方式及时间应满足稳定要求；低频率减负荷容量应和最大功率缺额相适应并与发电机低频保护装置相配合；低压减负荷及解列点设置应考虑系统需要几解列后的平衡。（7）调度自动化与通信。调度自动化规划应满足自动发电控制与安全监控保持提供对现有运行电网的足够的精确可靠的信息，并能越限告警，启动纠编。调度室和直调的厂，所间应至少有两个不同方式的独立通道，否则不得投产；通信规划应考虑通信，调度自动化，计算机信息，继电保护及安全自动装置的通道并应有可靠电源。10、问答题电网对继电保护的基本要求是什么？正确答案：电网对继电保护的基本要求是可靠性、选择性、快速性、灵敏性，即通常所说的“四性”，这些要求之间，有的相辅相成、有的相互制约，需要对不同的使用条件分别进行协调。（1）可靠性：是对继电保护最基本的性能要求，它又可分为可信赖性和安全性两个方面。可信赖性要求继电保护在异常或故障情况下，能准确地完成设计所要求的动作；安全性要求继电保护在非设计所要求动作的所有情况下，能够可靠地不动作。(2)选择性：是指在对电网影响可能最小的地方，实现断路器的控制操作，以终止故障或电网事故的发展。如对电力设备的继电保护，当电力设备故障时，要求最靠近故障点的断路器动作断开电网的供电电源，即电力设备继电保护的选择性。选择性除了决定于继电保护装置本身的性能外，还要求满足从电源算起，愈靠近故障点，其继电保护装置的故障启动值愈小，动作时间愈短；而对振荡解列装置，则要求当电网失去同步稳定性时，其所动作的断路器断开点，在解列后两侧电网可以各自安全地同步运行，从而终止振荡等等。(3)快速性：是指继电保护应以允许的可能最快的速度动作于断路器跳闸，以断开故障或终止异常状态的发展。继电保护快速动作可以减轻故障元件的损坏程度，自动重合闸的成功率，提高线路故障后并特别有利于故障后的电力系统同步运行的稳定性。快速切除线路和母线的短路故障，是提高电力系统暂态稳定的最重要手段。(4)灵敏性：是指继电保护对设计规定要求动作的故障和异常状态能够可靠动作的能力。故障时进人装置的故障量与给定的装置启动值之比，为继电保护的灵敏系数，它是考核继电保护灵敏性的具体指标，在一般的继电保护设计与运行规程中都有具体的规定要求。但对特高压电网而言，其继电保护的基本要求和目的已不同于传统的保护，它在以快速切除故障或尽量保持网络联络为首要目的的同时，在限制电网过电压、保护设备及电网安全方面发挥着重要作用。同时特高压线路的充电电容电流很大也使得差动保护面临考验，因此必须寻找更为合理的保护方式。“、问答题什么是高频保护？高频通道由哪几部分组成？正确答案：高频保护就是比较线路两端的工频电气量特征，如线路两端的电流相位或方向，并将该电气量特征化为高频信号，然后利用输电线路本身构成一高频电流通道，以载波通信的方式将此特性量交换、传递，并将此信号送至对端，以保护比较线路两端工频电气量特征，从而决定是否动作的一种保护。从原理上看，它不反应被保护线路以外的故障，在参数选择上也无需与下一条线路的保护相配合，因此，高频保护的动作不带延时。高频保护一般有相差高频、方向高频及各种高频闭锁等许多类型，通常可以保护线路全长。高频通道主要由收、发信机、高频电缆、高频阻波器、结合滤波器、耦合电容器、输电线路和大地组成。12、问答题什么是电流互感器？其作用如何？正确答案：电流互感器是一种将大电流按照一定的变比变换成小电流的仪器，它和变压器很相像，变压器并接在线路上主要用来改变线路的电压，而电流互感器则串接在线路上主要用来改变线路的电流，所以电流互感器最早也叫变流器，只是后来因为人们一般把直流电变成交流电的仪器设备叫做变流器，才把改变线路上电流大小的电器，根据它通过互感工作的原理，叫做电流互感器。电流互感器的一次绕组通常与需测量、保护或控制的电路串联，二次绕组则与测量、保护或控制的电流线圈连接，它将一、二次侧高、低压电路互相隔离。正常使用时，电流互感器的一、二次额定电流之比与一、二次绕组匝数成反比，其电流间的相位差接近于零。电流互感器的作用是：（1）将大电流变成便于测量的小电流，以供测量、计量、继电保护等使用，从而缩小仪表的体积，并可采用截面小的导线进行连接，使屏内布线简单，安装方便。（2）当电路上发生短路时，可保护测量仪表的电流线圈，使其通过较小的电流而不受大电流的损坏，并起高压、低压间的隔离作用。目前敞开式的超高压变电站中，常用油浸式电流互感器，也有电容型结构和链型2种，电容型结构的主绝缘由若干串联的电容屏（铝箔或半导体）和绝缘纸组成。链型结构则将一次绕组和绕有二次绕组的环状铁心交叉形成“8”字型，一、二次绕组分开绝缘，并与铁心一起浸入有绝缘油的瓷套内。油侵式电流互感器通常装有隔膜或金属膨胀器，使油与空气隔离，防止绝缘受潮和氧化。为防止瓷套炸裂的危险，以硅橡胶伞裙代替瓷套的六氟化硫（SF6）气体绝缘的电流互感器也已开始投入运行。13、问答题什么是发电机的次同步振荡？产生原因有哪些？如何防止？正确答案：当发电机经由串联电容补偿的线路接入系统时，如果串联补偿度较高，网络的申气谐振频率较容易和大型汽轮发电机轴系的自然扭振频率产生谐振，造成发电机大轴扭扭振破坏，此谐振频率通常低于同步（50赫兹）频率，故称之为次同步振荡。对高压直流输电线路（HVDC）.静止无功补偿器（SVC）,当其控制参数选择不当时，也可能激发次同步振荡。防止发电机次同步振荡的措施为：通过附加或改造一次设备、降低串联补偿度、或通过二次设备提供对扭振模式的阻尼（类似于PSS的原理）。14、问答题什么是振荡解列装置？正确答案：振荡解列装置就是当电力系统受到较大的干扰而发生非同步振荡时，为防止整个系统的稳定被破坏，经过一段时间或超过规定的振荡周期数后，在预定地点将电网解列的安全自动装置。15、问答题在非正常及特殊情况运行方式下对发电机的要求有哪些？正确答案：（1）发电机应能监视双向无功功率和功率因数，具备进相能力，如100MW及以上火电机组在额定出力时，功率因数应能达到超前0.950.97;励磁系统采用可以在线调整低励磁限制的微机励磁装置。（2）发电厂应根据发电机进相试验绘制指导实际进相运行的PQ图，以编制相应的进相运行规程，并根据电网调度部门的要求进相运行，此时根据可能的进相深度，当静稳定成为限制进相因素时，应监视发电机功角进相运行。（3）新投产的大型汽轮发电机应具有一定的耐受带励磁失步震荡的能力，发电机失步保护应考虑既要防止发电机损坏又要减少失步对系统和用户造成的危害，为了防止失步故障扩大为电网事故，应当为发电机解列设置一定的时间延迟，使电网和发电机具有重新恢复同步的可能性。（4）发电厂应制定完备的发电机带励磁失步震荡故障的应急措施。并按有关规定做好保护定值整定，具体包括如下两点。1）失步震荡中心在发电机一变压器组内部时，应立即解列发电机。2）当发电机电流低于三相出口短路电流的60%70%时（通常震荡中心在发电机-变压器组外部），发电机组应允许失步运行520个周期，此时，应立即增加发电机励磁，同时减少有功负荷，切换厂用电，延迟一定时间，争取恢复同步。（5）在发生过严重失步振荡（失步振荡时间超过上述规定）以后应当及时检查发电机组的健康状况，重点检查发电机组的轴系震动和疲劳寿命损失、轴系裂纹等情况，同时详细检查定子绕组端部的紧固情况，当发现存在松动和磨损以及端部整体动态特性性能劣化时必须及时加以处理。再运行半年至一年后应利用停机机会再一次检查端部紧固情况。有条件的发电机建议加装扭应力检测和分析设备，对轴系寿命损耗进行在线监视。（6）当发电机失磁异步运行时，只有在电网有足够的无功余量去维持一个合理电压书评，且机组能迅速减少负荷（应自动进行）到允许水平，同时机组所带厂用电供电系统可以自动切换到另一个电源时，发电机才具备失磁异步运行条件。此时应严格限制失磁异步运行的时间和运行条件（汽轮发电机实际失磁异步运行的能力，与电网容量、机组容量、有否特殊设计等有关）。发电机失去励磁后是否允许机组快速减负荷并短时运行，应当根据电网和机组的实际情况综合考虑，电网运营部门应当与电厂就具体机组失磁后可能的运行方式达成协议。对于发生严重失磁运行事故的发电机，例如超过规定的负荷和时间，或引起强烈系统振荡，应当尽快对发电机组进行停机检查，重点检查发电机组的轴系振动和疲劳寿命损失、轴系裂纹等情况，同时详细检查定子绕组端部的紧固情况，当发现存在松动和磨损以及端部的紧固情况，当发现存在松动和磨损以及端部整体动态特性性能劣化时必须及时加以处理。再运行半年至一年后应再一次利用停机机会检查端部紧固情况。（7）为防止电网频率一场时发生电网崩溃事故，发电机组应当具有必要的频率异常运行能力。汽轮发电机组在带负荷运行（不包括启动和停机等）情况下，允许频率异常的运行能力主要受汽轮机调频叶片的限制，因此发电机应装设低频保护，保护动作于信号并有低频累计时间显示。特殊情况下当低频保护需要跳闸时，保护动作时间可按汽轮机和发电机制造厂的规定进行整定，但必须符合表2-5规定的每次允许时间。同时，机组低频保护整定一定要与系统频率降低特性协调，即系统频率降低情况一定不能使机组保护动作而引起恶性连锁反应；系统的低频减载配置和整定应能保证系统频率动态特性的低频持续时间符合相关规定，并有一定裕度。16、问答题电力市场中的上网电价如何制定？正确答案：电力市场的建立要求打破传统的上网电价定价方法，引入市场价格机制，可将政府定价、协议定价和竞争形成价格几种方法有机地结合起来。包括：（1）对一般水火电厂的上网电价的制定可采用总价上网和有限竞争两种方式。1）利用总价上网的方式确定上网电价，即采用报价制，也就是发电公司在不同的时段向电网报价，电网根据发电企业的报价和用户的用电需求，采用代价先调的原则选择各发电公司各时段上网电量，或者电网根据发电企业的报价确定统一的上网电价及各发电公司的发电量，各发电公司该时段上网电价即为该时段各发电公司竞争形成的上网电价。2）利用有限竞争的方式确定上网电价主要有两种方法：一种是采用峰谷分时电价，高峰时段与平时段上网电价采用政府定价的方式，低谷时段上网电价采用竞争形成价格的方式确定，或者是高峰时段上网电价采用政府定价的方式，平时段和低价时段上网电价采用竞争形成价格的方式确定。这种有限竞争方式主要是针对高峰时段电力不足，平时段和低价时段电力比较富裕的情况。另一种是采用分类二部制电价，这种方式是对上网电价实行两部制电价，在确定容量电价的基础上，电量电价实行竞争。（2）对于因国家能源政策和电网需要的某些特殊发电厂，如抽水蓄能电站、核电站、风力发电站和专门用于电网调峰、调相的电站，不可能与一般水火电厂竞争，只能特殊电厂特殊定价，可仍然利用“成本加”的方法由政府制定，根据政府核定的电价，电厂与电网签定上网协议。由于这类特殊电厂上网电价水平一般较高，按市场经济原则，谁也不愿意要这部分高价电，因此，政府部门对这部分电量采用公平的原则在电网中进行均衡地分配，最后公平的分摊到用户头上。17、问答题超导变压器的发展现状如何？正确答案：目前用于实验室的高温超导变压器，已在ABB公司、日本九州电力公司、美国超导公司以及德国西门子公司开发并投入了运行。近期，日本九州大学已成功开发了采用钠氧化物超导体做线圈材料，以零下196C的液氮为冷却剂，从而实现了冷却装置小型、轻型化的可把22kV的电压转变为6.9kV,容量为100OkW的大容量超导变压器，并可望在5年后达到实用水平。我国由中科院电工研究所自主研制成功的第一台26kVA10.5kV三相高温超导变压器样机（其二次侧输出电流是目前世界上最大的）已顺利通过了各项试验检测，顺利投入电网运行。这是继美国、瑞士、德国、日本等少数几个国家之后，我国研究成功的首台三相高温超导变压器样机，也是世界上第二台挂网运行的高温超导变压器。这为下一步研制实用型高温超导变压器打下了可靠的技术基础。同时45kV单相超导变压器（变压幅度为2400160V）,为了获得在遭受雷击、短路冲击等特殊情况下的极端参数，也在沈阳变压器研究所完成了破坏性极端实验。实验结果表明，超导变压器的各项性能均达到或优于同级常规变压器，预计2005年可完成全部研制工作，并进行挂网示范运行。18、问答题保证电力系统稳定运行的要求有哪些？正确答案：（1）为保证电力系统正常运行的稳定性喝频率、电压的正常水平，系统应有足够的静态稳定储备和有功、无功备用容量，并有必要的调解手段，在正常负荷波动和调节有功、无功的潮流时，均不发生自发振荡。（2）要有合理的电网结构。（3）在正常方式下（包括检修方式）下，系统任一元件（发电机、线路设备、变压器、母线）发生单一故障时，不应导致主系统发生非同步运行，更不应发生频率崩溃和电压崩溃。（4）在事故调整后的运行方式下，电力系统应有按规定要求的静态稳定储备，其他元件按规定的事故过负荷运行。（5）电力系统发生稳定破坏时，必须有预定措施，以缩小事故的范围，减少事故损失。（6）低一级电压电网中的任何元件发生各种类型的单一故障，均不影响高一级电压电网的稳定运行。19、问答题如何合理选用变压器的容量？正确答案：由于变压器空载运行时，需要消耗较大的无功功率，这些无功功率需要由电网共给。变压器的容量弱选择过大，不但增加了设备的初投资，而且使变压器长期处于空载和轻载运行，使空载损耗的比重增大，造成电网功率因数降低，网络损耗增加，这样运行既不经济又不合理；相反变压器容量若选择过小，又会使变压器长期过负荷，容易损坏设备。因此，必须合理的选用变压器的额定容量，一般选择合理变压器容量的原则应遵守以下几点：（1）变压器的额定容量应能满足全部负荷的需要，即满足全部用电设备总计算负荷的需要，以避免运行中使变压器长期处于过负荷状态下运行。（2）变压器容量不宜过大或者过小：对具有两台及以上变压器的变电站或配电所，应考虑其中一台变压器故障时，其余变压器的容量应能满足一，二类全部负荷的需要。（3）选用的变压器容量应尽量小，以达到运行灵活、维修方便及减少备用变压器台数的目的。（4）变压器的正常负荷应以大于变压器额定容量的60%为宜。20、问答?计算题：如图4-4所示,已知Ll=238m,L2=297m,hl=12m,h2=8.5m,垂直比载gl=25074×10-3N/（mmm2）,应力0二48.714MPa,试计算2#杆的水平档距和垂直档距。图3第360触播图正确答案：(1)水平档距Lh1.h=I(L1+L2)/2=1(238+297)/2=267.5(m)(2)垂直档距LV1.V=(Ll+L2)2÷0-hlLl+(-h2L2)g=(238+297)/2+48.714(12/238+8.5/297)/25.074×10-3=421.06(m)2#杆的水平档距为267.5m；2#杆的垂直档距为421.06mo21、问答题什么是运售电价？正确答案：是售电价是指由电业部门安装总表供电的，有一定的供电区域和供电线路设备，供电设备容量在30OkVA或kW以上，并自行负责供电区域内的运行、维护、抄表、收费和用电管理工作的独立核算的供电管理机构所执行的一种电价。为了便于集中管理，减少中间环节，在目前情况下一般电力部门不再发展是售，在特殊情况下必须采取是售方式的，按供电的隶属关系分别由电网局或省、市、自治区电力部门批准，并且只竟售到县一级，不得层层定售。对定售范围内的大用户或重要用户，须作为电力部门的直供用户，不实行运售。22、问答题倒闸操作的基本要求是什么？包括哪些内容？正确答案：(1)倒闸操作是一项严谨的工作，应根据值班调度员或运行值班负责人的指令，在受令人复诵无误后执行，操作过程中操作者和监护者应全神贯注，并满足以下基本要求：1)全面完成操作任务，不出现任何差错。2)保证运行合理(便于事故处理，安全经济)。3)保证对用户可靠供电及供电质量。4)保证继电保护及自动装置的可靠运行。(2)倒闸操作的内容包括：1)电力线路停送电操作。2)电力变压器停送电操作。3)电网合环或解环操作。4)倒换母线操作。5)旁路母线代路操作。6)中性点接地方式改变和消弧线圈分头调整。23、问答题变压器为什么会产生谐振过电压？正确答案：由于变压器各段绕组的等值回路为电感、电容与电阻，这样的回路具有固定的自然谐振频率，从有关部门对7台多绕组与5台自耦降压变压器、9台升压变压器的测定数据可知，该频率范围很宽，约为数千赫兹至几百千赫兹，其中60%以上都小于100KHz,回路的Q值最高约为30,衰减系数为0.70.9,很小。此时，在受到某一特殊的激发后，如电网由于操作或故障引起过电压，且满足一下情况：（1）电网来的过电压频率与变压器线段的自然谐振频率一致；（2）过电压与额定电压的幅度相比，接近标幺值；（3）衰减小，衰减时相邻电压的峰值系数A之0-8；（4）过电压持续时间合适时。就有可能在其局部绕组发生谐振过电压，并造成变压器故障。且20世纪60年代末以来，在电网运行中也曾发生。24、单选省供电服务中心负责95598电话及网络服务、营销自动化系统业务应用及稽查监控业务分析与挖掘、有序用电相关业务支撑、（）业扩报装以及110（66）千伏供电方案审查等省级集中业务执行。A.35千伏及以上B.110千伏及以上C.220千伏及以上正确答案：C25、问答题市场经济的发展对电力发展有什么新要求？正确答案：随着社会主义市场经济的发展，市场经济对电力企业的发展提出了5大新要求，其内容包括：（1）电力工业要高速发展，广开筹资渠道。（2）建立和完善企业投资机制。（3）建立科学的电价机制。（4）建立现代企业制度。（5）一手抓物质文明建设，一手抓精神文明建设。26、问答题断路器在运行中出现闭锁分合闸时应采取什么措施？正确答案：断路器在运行中出现闭锁分合闸时应尽快将闭锁断路器从运行中隔离出来，可根据以下不同情况采取措施：（1）凡有专用旁路断路器或母联兼旁路断路器的变电站，需采用代路方式使故障断路器脱离电网（注意停用并联断路器的直流操作电源）。（2）用母联断路器串带故障断路器，然后拉开对侧电源断路器，是故障断路器停电（需转移负荷后）。（3）对“门”型接线，合上线路外桥隔离开关使“n”改接成接，停用故障断路器。（4）对于母联断路器可将某一元件两条母线隔离开关同时合上，再断开母联断路器的两侧隔离开关。（5）对于双电源且无旁路断路器的变电站线路断路器泄压，必要时可将该变电站改成一条电源线路供电的终端变压站的方式处理泄压断路器的操作机构。（6）对于3/2接线母线的故障断路器可用其两侧隔离开关隔离。27、问答题电网变电站中常用的母线有哪几种？其接线形式有几种？正确答案：电网变电站中常用的母线大体上可分为软母线和硬母线两种，它们的用途为：（1）软母线多用于室外，其特点是空间大，相间距离宽，散热效果好，施工造价低。（2）硬母线一般用于户内配电装置，户外配电装置目前也开始朝硬母线方向发展，硬母线最大的特点是与电气设备配套可节省占地面积且载流量大，但造价高，一般硬母线可分为矩形、槽型、菱形和管型形等。一般变电站的母线接线形式有：单母线、单母线分段、双母线、双母线带旁路、双母线分段带旁路、3/2断路器接线，4/3断路器接线，以及无母线的桥型接线（有内桥外桥两种形式）、多角形接线盒线路变压器组共10中接线方式。28、单选变电站变压器、断路器、GlS等主设备A、B类检修、技术改造和应急抢修工作可委托（）承担。A、省送变电公司B、国网建设检修公司及相关制造企业C、地（市）公司D、电科院正确答案：B29、问答题制定电网黑启动计划时，应注意哪些事项？正确答案：根据国外一些电力系统的运行经验，制定电网全停后的系统恢复计划时，需要注意以下事项：（1）必须使系统的恢复过程处于事先预定的可控状态下，只有如此，才有可能事先制定出详尽的恢复步序，时运行人员临难不乱，按部就班地把系统恢复正常，避免在事故发生后迫使运行人员临时研究和提出操作步骤，结果使系统恢复时间拖延或造成更大的损失。（2）为减少驶过处理过程中可能发生的因通道或信息系统失灵而带来的困难，同时也减少调度中心的压力，凡有可能，特别是在恢复系统的最初阶段，应当安排可以直接由现场值班人员按照恢复系统处理程序中详细规定的操作顺序独立地进行操作，从而加速电网的恢复过程。（3）根据系统的结构条件，力求将电网划分为两个或更多的子系统独立地进行恢复，然后在某一阶段，通过调度联系实现并网，最终缩短全电网的恢复过程。（4）对于恢复过程中可能遇到的，特别是影响设备安全及系统恢复的各种问题和困难，必须事先进行全面的研究和分析，保证规定的操作顺序正确无误，避免遗漏和颠倒重要步序，从而做到在保证系统设备安全的前提下，顺利地执行电网恢复任务。30、问答题电网调度管理条例的基本原则是什么？它适用于哪些范围？正确答案：电网调度管理条例的基本原则是：（1）统一调度、分级管理的原则。（2）按照计划用电的原则。（3）维护电网整体利益，保护有关单位和电力用户合法权益相结合的原则。（4）值班调度人员履行职责受法律保护和接受法律约束的原则。（5）调度指令具有强制力的原则。（6）电网调度应当符合社会主义市场经济的要求和电网运行的客观规律的原则。电网调度管理条例适用于中华人民共和国境内的发电、供电、用电单位以及其他有关单位和个人。31、问答题发电机快速励磁系统最静态稳定有何影响？方法有哪些？正确答案：由于快速励磁系统反映灵敏，调节速度快，对同步发电机遭受小扰动时的就静态稳定有益，因此他提高了发电机的极限功率。但若快速励磁系统的开环放大倍数过大，则发电机会在笑的扰动下就产生自发震荡而失去稳定；相反若把放大倍数正定的过小，则稳定运行时维持发电机极端电压恒定的能力较差，此时因达不到高幅值的功角特性，发电机的静态稳定极限同样降低。一般提高具有快速励磁系统的发电机静态稳定地方法为：采用稳定环节，如电力系统稳定器PSS,增加发电机阻尼，这样就可以在高放大倍数下消除自发震荡，从而提高发电机的静态稳定能力。采用最优励磁控制器，提供适当阻尼，以有效地一致各种低频振荡，从而提高发电机的静态稳定极限。32、问答题电路和组成电路的元件一般都有什么特性？正确答案：电路有能量损耗和电场储能、磁场储能并连续分布的特性，组成电路的基本元件是电阻、电容和电感，可以说在电路的任何部分都存在电阻、电容和电感。各元件的特性为：（1）电阻元件当电流通过时，伴随有能量的变换和损耗，其按电压和电流的关系，有线性和非线性之分。一般我们常用的电阻均为线性电阻，线性电阻元件无论在直流还是交流回路中，均有一定的阻值R,单位是C（欧姆），它也可以用电导表示，即G=1R,电导单位S（西门子）；非线性电阻元件一般指属于半导体材料的元件，如二极管、避雷器的阀性电阻等，它随着控制量或电压变化率的变化其阻值随之发生变化，但电阻特性不变，即通过电阻的电流相位与其两端电压相位一致的特性不会发生变化。（2）电容元件反映电场的储能性质，广义上我们把它作为非线性元件考虑，但根据其电流的大小与电压的变化率函数关系，在不考虑其储能延时等特定条件时，也可将流过电容元件的电流大小与电压的变化率狭义地分为线性
