福建《基坑降水工程技术标准》（征求意见稿）.docx

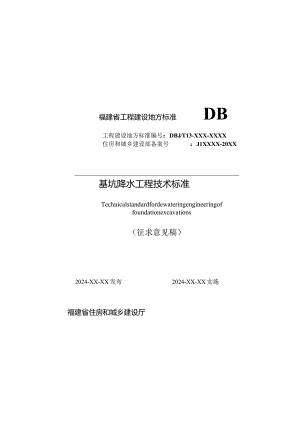

福建省工程建设地方标准DB工程建设地方标准编号：DBJT13-XXX-XXXX住房和城乡建设部备案号：J1XXXX-20XX基坑降水工程技术标准Technicalstandardfordewateringengineeringoffoundationexcavations（征求意见稿）2024-XX-XX发布2024-XX-XX实施福建省住房和城乡建设厅目次1总则12术语和符号22.1 术语22.2 符号33基本规定73.1 一般规定73.2 基坑降水工程分级84降水工程勘察104.1 一般规定104.2 水文地质勘探孔布置114.3 抽水试验124.4 水文地质参数145降水工程设计185.1 一般规定185.2 截水帷幕195.3 降水方法的选择235.4 基坑涌水量计算245.5 降水水位验算及预测285.6 管井降水305.7 真空井点降水365.8 喷射井点降水395.9 集水明排415.10 地下水回灌425.11 降水引起的地层变形计算456降水工程施工及验收486.1 一般规定486.2 管井施工及验收496.3 真空井点、喷射井点施工及验收546.4 截水帷幕施工及验收566.5 回灌井施工及验收627降水工程运行与维护657.1 一般规定657.2 降水运行与维护668降水工程监测708.1 一般规定708.2 水位监测及变形监测738.3 出水量、含砂量与水质监测749封井769.1 一般规定769.2 封井施工769.3 降水井拆除78附录A基坑渗透稳定性验算79附录B成井施工记录表80附录C成井验收记录表81附录D降水运行记录表82本标准用词说明83引用标准名录84附：条文说明85Contents1 GeneralProvisions12 TermsandSymbols22.1 Terms22.2 Symbols33 BasicRequirements73.1 GeneralRequirements73.2 Classificationofdewateringengineering84 InvestigationofGroundwaterDewateringEngineering104.1 GeneralRequirements104.2 1.ayoutofExplorationWell114.3 HydrogeologicalTest124.4 Hydrogeologicalparameter145 DesignengofGroundwaterDewateringEngineering185.1 GeneralRequirements185.2 GroundwaterCut-offCurtain195.3 SelectionoftheDewateringMethods235.4 DischargeCalulation245.5 CalculationandPredictionofDewateringLevel285.6 TubeWellDewatering305.7 VacuumWellPointDewatering365.8 SprayWellpointDewatering395.9 OpenPumping415.10 GroundwaterRecharge425.11 CalculationofLandSettlementCausedbyDewatering456 ConstructionandAccepeanceofDewateringEngineering496.1 GeneralRequirements496.2 ConstructionandAccepeanceofTubeWell496.3 ConstructionandAccepeanceofVacuumWellPointandSprayWellpointDewatering546.4 ConstructionandAccepeanceofGroundwaterCut-offCurtain566.5 ConstructionandAccepeanceofGroundwaterRecharge627 DewateringandMaintenace657.1 GeneralRequirements657.2 DewateringandMaintenace668 DewateringMonitoring708.1 GeneralRequirements708.2 GroundwateranddeformationMonitoring738.3 WaterYield&SandContentandWaterQualityMonitoring749 WellPlugging769.1 GeneralRequirements769.2 ConstructionofWellPlugging769.3 WellDemolish78Appendix A SeepageStabilityAnalysis79Appendix B WellDrillingTable80Appendix C CheckandAcceptanceTable81AppendixDDewateringTable82ExplanationofWordingInThisstandard831.istofReferenceStandards84Addition：ExplanationOfProvisions85.o.为确保在基坑降水工程中贯彻执行国家技术经济政策，保护水资源和工程环境，做到安全适用、确保质量、技术先进、经济合理、低碳环保，结合福建省区域特点、工程经验和科学研究成果,制定本标准。1.0.2本标准适用于福建省建筑与市政工程建设期间基坑降水工程的勘察、设计、施工与验收、运行与维护、监测和封井等。1.0.3基坑降水工程应正确处理工程建设、环境保护和节约水资源三者之间的关系，确保工程环境安全和正常使用，保障基坑开挖和地下室结构施工。1.0.4基坑降水工程除应执行本标准的规定外，尚应符合国家现行有关标准的相关规定。2术语和符号2.1 术语2.1.1 1基坑降水dewatering为保证基坑开挖、地下结构的正常施工，采取一定的工程措施排除地表水体和降低地下水位或水头压力，满足建设工程降水范围、深度等要求的工程措施。2.1.2 基坑周边环境surroundingsaroundexcavations基坑降水工程影响范围内既有建（构）筑物、地下管线、道路、岩土体与地下水体等的统称。2.1.3 降水工程勘察dewateringinvestigation是指为降水工程设计、施工所提供水文地质、工程地质及环境地质条件所进行的水文地质勘察。2.1.4 稳定流抽水试验steadypumpingtest在抽水过程中，要求抽水流量和水位同时相对稳定，并有一定延续时间的抽水试验。2.1.5 非稳定流抽水试验ImSteadypumpingtest在抽水过程中，保持抽水流量固定而观测地下水位随时间变化,或保持水位降深固定而观测抽水流量随时间变化的抽水试验。2.1.6 给水度specificyield饱和的土壤或岩层在重力作用下排出的水量与土壤或岩层体积的比值。2.1.7 截水帷幕curtainforcuttingoffdrains用以阻隔或减少地下水通过基坑侧壁与坑底流入基坑和控制基坑外地下水位下降的幕墙状竖向截水体，又称为隔水帷幕。2.1.8 落底式帷幕closedcurtainforcuttingoffdrains底端穿透含水层并进入下部隔水层一定深度的截水帷幕。2.1.9 悬挂式帷幕unclosedcurtainforcuttingoffdrains底端未穿透含水层的截水帷幕。2.1.10 管井tubewell为抽取地下水或把符合要求的水灌（压）入含水层中的地下竖向管状构筑物。2.1.11 真空井点VaCUUmwellpoint由真空泵形成负压抽吸地下水的井点。2.1.12 喷射井点spraywellpoint通过喷射泵将高速水流或高压空气经过井点外管输送至内管喷嘴处形成负压，吸附地下水进入内管，与外管输入的高速水流或高压空气混合后排出管外，达到降低地下水位的井点。2.1.13 集水明排openpumping用排水沟、集水井、泄水管、输水管等组成的排水系统将地表水、地下水排泄至基坑外的方法。2.1.14 地下水回灌groundwaterrecharge将符合水质要求的水通过回灌设施补给目标含水层，以稳定地下水位，防止地下水位降低使土体固结产生不均匀沉降的工程措施。2.2 符号2.3 .1尺寸参数和材料性能A降水井围成的面积；计算点至初始地下水位的垂直距离；B降水井围成的短形宽度；b降水管井之间的距离；D成井（孔）直径；Q2J-WH-M /-v2v47-LL-JkM*w-p-J-.-潜水面或承压水含水层顶面至基坑底面的土层厚度；一过滤管外径；-井点管内直径；一土的压缩模量：-潜水含水层初始厚度;水文地质试验水头；基坑坑底埋深；一承压含水层顶板埋深；井点顶部距离地面的高度;基坑动水位至含水层底板的距离；-截水帷幕结构的最小入土深度；-坑底至承压含水层顶板的距离：基坑内承压水头降深;帷幕内外的水头差；第i层土的厚度；承压水头高度；- 承压水安全水头高度；- 除计算井以外的抽水井编号；- 渗透系数；- 降水井围成的矩形长度；过滤管有效工作部分长度;帷幕进入隔水层的深度；- 悬挂式截水帷幕在基坑底面以下的插入深度；- 承压水含水层厚度；- 含水层底板到过滤管有效工作部分的长度；- 降水井数量；- 缠丝面孔隙率；- 包网面孔隙率；- 基坑涌水量：- 过滤管允许进水流量；- 设计单井出水量;设计单井回灌量；R降水影响半径。- .2.2设计参数和计算参数r观测井至抽水井的距离；“一基坑等效半径；q降水井半径；S设计水位降深；降水引起既有建筑物基础或地面的固结沉降量；S井(孔)内水位降深；Sjj预测点j处t时刻的地下水位降深；t时间；进水缝隙的直径或宽度；V排水沟的排水能力；匕过滤管允许进水流速；X任意点至井排的距离；/土的天然重度；/承压含水层以上至基坑底部之间土的天然重度的厚度加权平均值；/基坑底面以下土的浮重度；晨-地下水重度；/,水力坡度；降水井编号；潜水含水层给水度；V地下水进入滤管的速度；S重力加速度系数；Q超径系数；。压力传导系数；S承压含水层弹性释水系数；T导水系数;注水试验滞后时间；卬()一井函数；匕V沉降计算经验系数；流速系数；K流土稳定安全系数；%一承压引水用量；Kt突涌稳定安全系数；H悬挂式帷幕入土深度系数。3基本规定1.1.1 一般规定3.1.1 基坑降水工程包括降水工程勘察、设计、施工及验收、运行与维护、监测、封井等工作。3.1.2 基坑降水工程应全面辨识各类型、不同埋藏深度地下水对基坑工程和周边环境的影响，坚持按需降水、抽水量最小化的原则，选择合适的降水目标层和降水方法。3.1.3 基坑降水工程应满足下列要求：1满足基坑工程、土方开挖、地下结构正常施工要求；基坑范围内潜水地下水位应降低至开挖面以下不小于05m,基底承压水应降至不产生突涌的水位以下；当主体结构有加深的电梯井、集水井时，宜采取局部地下水控制措施；2对基坑周边环境的影响在可控范围之内；3基坑降水实施过程中不得恶化地下水水质，导致水质产生类别上的变化，以减少对地下水资源的影响。3.1.4 基坑降水工程施工应根据设计要求编制施工组织设计或专项施工方案，包括安全技术措施和应急预案。3.1.5 降水井施工完成后应通过验收，满足降水设计要求后方可进入运行与维护阶段。3.1.6 基坑降水工程实施过程中应对抽水流量、地下水位及工程环境进行监测，并应根据监测资料，分析判断对工程环境的影响程度及变化趋势，进行动态设计和信息化施工，及时采取防治措施，适时启动应急预案。3.1.7 基坑降水工程中抽排的地下水经沉淀处理后应综合利用，当多余的地下水符合地表水排放标准时，方可排入城市雨水管网或河湖。3.2基坑降水工程分级3.2.1 基坑降水可根据工程环境限制要求、降水工程规模、水位降深、含水层特征、场地复杂程度等因素，将降水工程等级划分为一级、二级、三级。3.2.2 降水工程等级可按表3.2.2划分。«3.2.2基坑降水工程等皴划分条件基坑降水工程等级三级二级一级工程环境限制要求无明确要求有一定要求有严格要求降水工程基坑面积A(m,)A<505000A<20000A>20000条状宽度B(m)B<3.03.0<B<8.0B>8.0水位降深S(m)S<64S12S>12含水层特征含水层层数单层双层多层承压水无承压水承压含水层顶板低于开挖深度承压含水层顶板高于开挖深度渗透系数k(md)0.1k2020<k<50k<0.l或k>50构造裂隙发育程度构造简单、裂隙不发育构造较简单、裂隙较发育构造复杂、裂隙很发育岩溶发育程度不发育发育很发育场地复杂程度简”1场地中等豆杂场地豆杂场地注：1根据工程环境、降水工程规模、水位降深为主要条件确定基坑降水工程等级，符合主要条件之即可，其他条件宜综合考虑：2长宽比小于或等于20时为面状，大于20且小于或等于50时为条状；3场地曳杂程度分类根据现行国家标准岩土工程勘察规范3GB50021确定：4含水层层数指对基坑降水有影响的含水层数.4降水工程勘察4.1 一般规定4.1.1 降水工程勘察工作应与岩土工程勘察合并进行，当场地水文地质条件复杂，已有的岩土工程勘察资料不能满足基坑降水设计和施工要求时，可进行专项基坑降水工程勘察。4.1.2 降水工程勘察应根据工程设计和施工需要，收集对场地水文地质条件有影响的区域气象、水文资料，并应包括下列勘察内容：1查明场地与基坑开挖有关的各层地下水类型，含水层、隔水层的分布规律及各层岩性、颗粒级配，地下水补给、径流、排泄条件，地下水与地表水及各含水层之间的水力联系，调查地下水水位变幅；2量测各含水层中的初见水位、稳定水位；3查明场地周围和邻近地区地表水汇流、排泻情况；4查明基坑周围影响范围内建（构）筑物的高度、结构类型、基础型式、尺寸埋深及各类地下管线的类型、材质、分布、重要性、使用情况、渗漏情况；5查明基坑四周道路的类型、位置、宽度、道路行驶情况等；6根据设计和施工需要，提供各含水层的渗透系数、影响半径及其他水文地质参数；7分析、评价场地水文地质条件对工程的影响，分析评价产生渗透破坏（流砂、管涌、坑底突涌）的可能性，验算涌水量大小，提出地下水控制措施和地下水监测的建议；8分析施工过程中水位变化对基坑支护结构和基坑周边环境的影响，并提出防治措施和监测建议O4.1.3 降水工程勘察方法的选择应根据基坑降水工程等级及场地水文地质条件确定：对于一级降水工程应通过现场勘探、各相关含水层水位水头观测和多孔、群孔抽水试验等工作确定场地的水文地质条件和水文地质参数；对于二级降水工程应通过现场勘探、各相关含水层水位水头观测和单孔、多孔抽水试验等工作确定场地的水文地质条件和水文地质参数；对于三级降水工程勘察可通过收集临近场地的水文地质经验参数和单孔简易抽水试验等工作确定场地的水文地质条件和水文地质参数。4.1.4 降水工程勘察应符合以下规定：1对基坑有影响的多层含水层，应分层进行抽水试验，抽水试验结束后应对地下水恢复时间进行观测；2降水工程勘察期间应进行地下水位动态观测工作，在降水深度范围内存在多个含水层时，地下水位动态观测孔应分层设置，并应采取止水措施将被测含水层与其他含水层隔开，分层量测地下水位；3量测稳定水位的间隔时间应根据地层的渗透性确定，从停钻至量测的时间：地下水量测时，强透水层（砂土、碎石±）稳定时间不得少于0.5h：弱透水层（粉土、黏性土）稳定时间不得少于8h；软土层稳定时间不得少于24h：4对位于江、河、海岸边工程，地表水和地下水应同时量测，并应注明量测时间；5水位量测读数精度不得低于±20mm°4.2 水文地质勘探孔布置水文地质勘察孔的布置应符合下列要求：水文地质勘察孔应在分析场地已有岩土工程勘察资料的基4.2.11础上选择有代表性的位置布置；2每个含水层不应少于一个勘察孔、一个水位观测孔，当场地水文地质条件复杂时应适当增加勘察孔、水位观测孔数量；勘察孔可以和水位观测孔共用；3勘察孔的深度宜大于2.5倍基坑深度，且应穿透对基坑开挖有影响的最深的含水层底板并应进入相对隔水层Im-2m；4水位观测孔应穿透所观测含水层并进入下部相对隔水层不小于LOmo4.2.2 水文地质勘察孔的钻进施工应符合下列要求：1水文地质勘察孔施工时钻探操作方法应符合现行行业标准建筑工程地质钻探与取样技术规程JGJ/T87规定；2钻进深度和岩土分层深度的量测精度，最大允许偏差为土0.05m；3在碎石土钻进取芯困难时，可使用金刚石单动、双动双管钻具钻进；4水文地质勘察孔使用完成后，钻孔应采用黏性土或原土进行回填封堵，并进行压密处理，保证各含水层无水力联系。4.3 抽水试验4.3.1 抽水试验应符合下列规定：4.3.2 应选择在代表性地段，且抽水试验孔应尽量远离周边建（构）筑物、道路及地下管线；2对于一级降水工程，每个含水层不应少于二个抽水试验孔,并需设置观测孔；对于二级降水工程，每个含水层不应少于一个抽水试验孔；3多孔、群孔抽水试验，以抽水孔为原点，宜布置12条观测线。1条观测线时，应垂直地下水流向布置；2条观测线时应分别垂直和平行地下水流向布置。当水文地质条件复杂时宜布置2条观测线；4每条观测线上的观测孔不宜少于2个，水文地质条件复杂或有特殊要求时可适当增加；5抽水试验孔宜采用完整孔，孔深一般要求进入下部相对隔水层不小于2m：观测孔孔深一般要求进入一半抽水试验孔试验段厚度；6距抽水孔最近的第1个观测孔应尽量避开紊流和三维流的影响，宜控制在2m3m;7水位量测应采用同一方法与仪器，读数单位对抽水孔为cm,对观测孔为mm：8抽水试验应同时观测水位和水量，抽水结束后应量测恢复水位；9单孔抽水试验可采用稳定流抽水试验，带观测孔的多孔和群孔抽水试验可采用非稳定流或稳定流抽水试验方法。4.3.3 稳定流抽水试验应符合下列规定：1稳定流抽水试验宜采用3次降深。其中抽水孔最大下降值应大于基坑工程设计所需的地下水位降深12m,每次降深差值宜大于1m；2抽水试验的稳定标准，应符合在抽水稳定延续时间内，抽水孔出水量和动水位与时间关系曲线只在一定的范围内波动，且没有持续上升或下降的趋势，并应以最远观测孔的动水位波动值判定。观测孔水位波动值不应大于23cm;3抽水试验稳定延续时间根据含水层条件一般为824h;4抽水试验时，动水位和出水量观测的时间，宜在抽水开始后的第5、10、15、20、25、30min各测一次，以后每隔30min测一次，直至水位趋于稳定；恢复水位观测时间与此相同，直至水位恢复到天然状态。4.3.4 非稳定流抽水试验应符合下列规定：1抽水孔的出水量，应保持常量；2抽水孔与观测孔水位应同步观测；3抽水试验的延续时间，应按观测孔水位下降与时间S(标AM关系曲线确定。当S关系曲线有拐点时，则延续时间宜至拐点后的线段趋于水平为止。当S(Ah2)-lgt关系曲线没有拐点时，则延续时间在Igt轴上的投影值不应少于两个对数周期；4当有观测孔时,应采用最远观测孔的S(ZI川卜/gf关系曲线；5抽水试验时，动水位和出水量观测的时间，宜在抽水开始后的第1、2、3、4、6、8、10、15、20、25、30、40、50、60、80、100、12Omin各观测一次，以后可每隔30min观测一次，直至停止抽水。恢复水位观测时间与此相同。恢亚水位观测时间与此相同，直至水位恢复到天然状态。4.4水文地质参数4.4.1 含水层的渗透系数应按下列规定确定：1 一级和二级降水工程应按现场抽水试验确定；2对粉土和黏性土，可通过原状土样的室内渗透试验并结合经验确定；3三级降水工程峡少试验数据时，可根据土的其他物理指标按工程经验确定。4.4.2 含水层的渗透性等级划分宜符合表4.4.2规定。表4.4.2含水层的渗透性等级等级特强透水强透水中等透水弱透水微透水不透水K(m/d)K>20010K200l<K<100,01K<l0.001K<0.01K<0.0014.4.3 无限边界条件下稳定流抽水试验计算渗透系数应采用下列公式：1承压水完整井稳定流抽水试验应按式(4.4.3J)和式(4432)计算渗透系数。单孔：K=第署Igg(4.4.3-1)MSJrw多孔：K=黑埒lg?(4.4.3-2)M(SLSj)ri2潜水完整井稳定流抽水试验应按式(4.43-3)和式(443-4)计算渗透系数。单孔：K=严与g三(4.43-3)(2H-S)Sbrwv,多孔：K=(2Hs,7s2(ss?(443-4)(2H-SLSJ)(SLSJ)ri式中：K渗透系数(m/d)；Q出水量(m3d)；S,、Sj第八/个观测孔的水位下降值(m)；S水位下降值(m)；M承压水含水层厚度(m)；H潜水含水层厚度(m)；0抽水孔过滤管的半径(m)；小第3/个观测孔到抽水孔的距离(m)；R影响半径(m)；4.4.4 无限边界条件下非稳定流抽水试验计算渗透系数应采用下列公式：1配线法承压水完整井非稳定流抽水试验应按式(4.4.4-1)和式(444-2)计算渗透系数。(4.4.4-1)(4.442)潜水完整井非稳定流抽水试验应按式(444-3)和式(4.444)计算渗透系数K=M(U)(4.4.4-3)2zrS(H+iw)u=、(4.4.4-4)式中：v(u)一井函数，为一收敛级数，可从函数数值表查得；SS承压含水层的释水系数；hw抽水时孔壁处潜水含水层厚度(m)；潜水含水层的给水度；S水位下降值(m)；2直线法(4.4.4-5)承压水完整井非稳定流抽水试验应按式(44.4-5)计算渗透系数4tM(S2-S1)气潜水完整孔非稳定流抽水试验应按式(444-6)计算渗透系数。2 (A域-A好)(4.4.4-6)式中：S、S2观测孔或抽水孔在S-Igt关系曲线的直线段任意两点的纵坐标值(m)；t1、t2在S-Igt（或2-r）关系曲线上纵坐标为Sl、S2（或者A/、好）两点的相应时间（min）；A/、12观测孔或抽水孔在关系曲线上的直线段任意两点的纵坐标值（a?）；3水位恢复法承压水完整孔非稳定流抽水试验应按式（4.4.4-7）计算渗透系数。K=券lg（l+47rMsS'ty（4.4.4-7）潜水完整并非稳定流抽水试验应按式（444-8）计算渗透系数。K=看券Q以1+笠（444-8）式中：Si、S2观测孔或抽水孔在S-Igt关系曲线的直线段任意两点的纵坐标值（m）；t抽水开始到停止的时间（min）；t抽水停止时算起的恢复时间（min）；hw水位恢复时的潜水含水层厚度（m）；承压水含水层的释水系数和潜水含水层的给水度，可利用非稳定流抽水试验观测孔的水位下降资料按式（4.4.42）和式（4444）计算确定，或采用室内试验的方法确定。5降水工程设计1.1.1 一般规定5.1.1 降水工程设计应遵循如下原则：1应考虑降水对周边环境的影响，降水期间地下水位的变化不能影响周边邻近建筑物、管线、地下构筑物、地面道路等的正常使用；2基坑排水系统的输水能力应满足基坑的总涌水量要求；3当采用多层含水层降水时，应采取措施防止下部含水层水质恶化，在降水完成后应及时封井。1.1.2 基坑降水工程设计前应搜集下列资料：1岩土工程详细勘察资料、水文地质勘察资料；2基坑支护设计方案，拟建建（构）筑物基础埋深、尺寸、型式、地面高程；3地下工程对降水的技术要求，包括降水范围、降水深度、降水时间、工程环境影响等；4基坑周边建筑物平面位置和基础形式、地下管线分布情况等工程环境情况；5地下水控制工程施工的供水、供电、道路、排水等现场降水和排水实施条件；6基坑周边环境的保护要求。1.1.3 降水工程设计应包括以下主要内容：1工程概况；降水目的；基坑支护工程设计概况及施工工艺要求；场地水文地质条件和基坑周边环境；2选择确定降水技术方案，降水技术方案应包括：降水井平面布置、深度、结构、数量、基坑涌水量预测、设计单井出水量、基坑坑底抗突涌稳定性验算、降水区内地下水位预测计算、降水引起的周围地下水位下降及周边地面沉降计算等。3降水施工、成井工程质量验收标准、运行管理与维护的有关要求；4封井原则及方法；5对周边工程环境监测要求及环境保护要求，明确预警值、控制值和控制措施；6危险源识别及应急预案。1.1.4 基坑土方开挖之前应进行试降水，以复核降水设计参数。5.2截水帷幕5.2.1 当降水会对基坑周边建（构）筑物、地下管线、道路等造成危害或对周边环境造成不利影响时，应采用截水帷幕方法控制地下水。5.2.2 截水帷幕可按表5.2.2进行分类。衰5.2.2鼓水幡幕方法分类分类方式帷幕方法按布置方式悬挂式竖向截水帷幕、落底式竖向截水帷幕、水平向截水帷幕按结构形式独立式截水帷幕、嵌入式截水帷幕、支护结构自抗渗式截水帷幕按施工方法水泥土搅拌桩截水帷幕、水泥土堵截水帷幕（TRD、CSM等）、高乐喷射注浆（旋喷、摆喷、定喷）截水帷幕、地下连续墙、咬合式排桩截水帷幕、钢板桩截水帷幕、注浆式截水帷幕5.2.3常用截水帷幕施工方法其适用条件见表5.2.3。表5.2.3常用期幄幕施工方法及适用条件隔水方法土质类别注意事项及说明水泥土搅拌桩适用于淤泥侦土、淤泥、黏性土、粉土、填土、黄土、软土，对砂、卵石等地层有条件使用不适用于含大孤石或障碍物较多且不易清除的杂填土，欠固结的淤泥、淤泥质土，硬塑、坚硬的黏性土、密实的砂土及地下水渗流影响成桩质量的地层水泥土墙（TRD、CSM）适用于填土、淤泥质土、淤泥、黏性土、粉土、黄土、砂土、卵砾石、风化岩成墙深度大、稳定性高、质量好，地层适应性强，造价相对高。其中TRD工法不适用于直径大于100mrn卵砾石和单轴抗压强度大于5MPa泥岩和强风化岩高压喷射注浆法适用于黏性土、粉土、砂土、黄土、淤泥质土、淤泥、镇1:坚硬黏性土、土层中含有较多的大粒径块石或有机质，地下水流速较大时，高乐喷射注浆效果较差地下连续墙适用于除岩溶外的各类岩土施工技术环节要求高，造价高，泥浆易造成现场污染、泥泞，地体高度大，整体性好,安全稳定咬合式排桩适用于黏性土、粉土、填土、黄土、砂、卵石等地层对施工精度、工艺和混凝土配合比均有严格要求钢板桩适用于淤泥质土、淤泥、黏性土、粉土等地层对土层适应性较差，多应用于软土地区注浆法适用于除岩溶外的各类岩土用于竖向帷幕的补充，多用于水平帷幕注：1对碎石土、杂填土、泥炭质土、泥炭、PH值较低的土或地卜水流速较大时，水泥土搅拌桩、高压喷射注浆工艺宜通过试验确定其适用性。5.2.4 截水帷幕功能应符合下列规定：1截水帷幕设计应与支护结构设计相结合;2应满足开挖面渗流稳定性要求；3截水帷幕应满足自防渗要求，渗透系数不宜大于1.0X10-6cmso5.2.5 截水帷幕设计应包括以下内容：1制定截水帷幕技术方案，确定帷幕施工方法；2制定截水帷幕的平面位置、竖向布置、结构形式；3截水帷幕的结构设计和构造要求；4确定截水帷幕的施工工艺和技术参数，提出施工质量要求和控制指标；5截水帷幕试验、检测要求；6提出对帷幕体及周边工程环境监测要求，明确预警值、控制值和控制措施；7预测可能存在的施工风险，制定针对性的修复措施。5.2.6 截水帷幕在平面布置上宜沿基坑周边形成连续的闭合体。当采用沿基坑周边非闭合的平面布置形式时，应对地下水沿帷幕两端绕流引起的渗流破坏和地下水位下降进行分析，并应采取阻止地下水流入基坑内的措施。5.2.7 基坑截水帷幕的形式应根据工程地质条件、水文地质条件、基坑开挖深度、施工条件及周边工程环境要求等选用。同一工程可采用多种形式的截水帷幕，并应与基坑支护结构形式相适应。5.2.8 当基坑底部以下存在连续分布、埋深较浅的隔水层时，应采用落底式竖向截水帷幕；当基坑底部以下含水层厚度较大，隔水层不连续或埋深较深时，可采用悬挂式竖向截水帷幕，同时应采取截水帷幕内侧降水，必要时采取帷幕外侧回灌或与水平截水帷幕结合的措施。5.2.9 截水帷幕强度和厚度应满足现行行业标准建筑基坑支护技术规程JGJ120的要求；自抗渗支护结构的截水帷幕应满足基坑稳定性、强度验算、裂缝验算的要求。5.2.10 落底式截水帷幕进入下卧隔水层的深度应满足下式要求且21不应小于1.5mZ0.2-0.5Z?(5.2.10)式中:1帷幕进入隔水层的深度（m）；2一基坑内外的水头差值（m）；h帷幕的厚度（m）o5.2.11悬挂式隔水帷幕在坑底以下的插入深度应满足地下水从帷幕底绕流的渗流稳定性验算的要求。对非均质含水层宜采用数值方法进行渗流稳定性分析；对均质含水层，可按下式验算：(5.2.11)(2+0.8D1)/J1明式中：K一流土稳定性安全系数；安全等级为一、二、三级的基坑降水工程应分别不小于1.6、1.5、1.4；一悬挂式隔水帷幕在基坑底面以下的插入深度（m）；人一潜水面或承压水含水层顶面至基坑底面的土层厚度(m)；/一帷幕内外的水头差（m）；7一基坑底面以下土的浮重度（kNm3）;人一水的重度（kNm3）o1.1.12 当基坑底面以下存在水头高于基坑底面的承压含水层，且隔水帷幕未隔断其内外水力联系时，应按本规范附录A进行突涌稳定性验算。1.1.13 当基坑底面以下承压水存在突涌的可能性，可采取封底隔渗或减压井抽水措施保证坑底土层稳定，并应满足下列要求：1采取封底隔渗时应选用旋喷法或压力注浆法在坑底或离坑底一定距离的土体内形成水平截水帷幕。水平截水帷幕应该与支护体系或者竖向截水体系紧密搭接，以保持基坑干燥和保证基坑安全。其厚度及深度按坑底满足不发生突涌的平衡条件按下式进行计算:G+/YsM,(5.2.13)式中：G帷幕体及其上覆土体自重；F水平帷幕体与工程桩之间的摩擦力;NW一帷幕体底面承压水的顶托力；7s为安全系数，取1.I。5.3 降水方法的选择5.3.1 基坑降水技术方法可分为集水明排、管井、真空井点、喷射井点等，并宜根据降水深度、场地含水层岩性和渗透性，参照表5.3.2 规定的适用条件选择确定。表5.3.1降水方法及适用范围降水技术方法适用地层渗透系数（md）适用降水深度（m）含水层土层岩性集水明排潜水含水层填土、黏性土、粉土、砂土、山一,真空井点续表5.3.1粉质粘土、粉土、砂土0.01-20.0单级W6多级W12喷射井点粉土、砂土0.1-20.020管井潜水或承压含水层粉土、砂土、碎石土、岩石>1不限5.3.3 管井、真空井点、喷射井点平面布置应根据基坑面积、平面形状、开挖深度、截水形式及周边环境要求合理布置。5.3.4 当采用一种降水方法难以取得满意的降水效果时，可以同时采用两种或多种降水方法。5.3.5 对风化岩、黏性土等富水性差、渗透系数低的地层，可采用降水、集水明排、封堵等多种地下水控制方法。5.4 基坑涌水量计算5.4.1 基坑涌水量计算应根据工程场地地下水类型、补给条件、降水井深度以及布井方式等因素，合理选择计算公式。5.4.2 基坑降水涉及多个含水层时，应根据每个含水层的性质分别采用相应的公式分层进行计算，位于基坑底及之上的含水层出水量按疏干考虑，即含水层水位降低至含水层底板或基坑底。5.4.3 基坑降水工程等级为一级时，宜采用数值法进行分析计算。5.4.4基坑周边无截水帷幕的开放式降水，圆形或长宽比小于20的面状基坑，可按“等效大井法”计算涌水量；基坑长宽比为2050之间时，可按条形基坑计算涌水量；基坑长宽比大于50时，可按线状基坑计算涌水量。5.4.5 基坑周边无截水帷幕的开放式降水，均质、无限边界含水层中面状基坑涌水量估算可采用“等效大井法”按下列公式选用。1潜水完整井的基坑涌水量可按下列公式估算：(2H 一 S) 2 = 1.366½L(5.4.5-1)Ig1+-式中：Q基坑涌水量（d）；k渗透系数（md）；H潜水含水层初始厚度（m）；S水位降深（m）；R降水影响半径（m）；石一基坑等效半径（m）,而=历；SA基坑面积（11?）。2承压完整井的基坑涌水量可按下列公式估算:2：BkMS(5.4.5-2)M一承压含水层厚度（m）。(5.4.5-3)3潜水非完整井的基坑涌水量可按下列公式估算:(5.4.5-4)式中:1.滤管有效工作部分长（m）；%平均动水位（m）。4承压水非完整井的基坑涌水量可按下列公式估算:2.73MSQ .366k(2H-M)M-h2(5.4.5-5)5承压一潜水完整井的基坑涌水量
