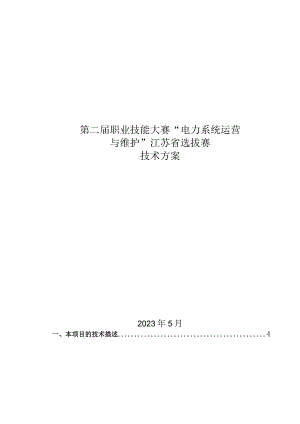

第二届职业技能大赛“电力系统运营与维护”江苏省选拔赛技术方案2023年5月一、本项目的技术描述4（一）项目概要4（一）理论考核技术要求4二、实操试题与评判标准5（一）试题5（二）比赛时间6（三）评判标准7竞赛细则11（一）比赛流程和安排11注：具体时间安排以最终实施方案为准11（二）评判要求11（三）赛场纪律和处理12（四）问题或争议处理15四、竞赛场地、设施设备等安排17（一）赛场规格要求17（二）基础设施清单18五、安全、健康要求21(一)竞赛操作安全规范21(二)突发事件应急处理预案22附件1IokV电缆冷缩中间接头制作项目操作任务书23附件2HokV电缆户外终端制作项目操作任务书26附件3中压电缆故障测距项目操作任务书31附件4电力电缆故障性质诊断与测距项目简介35附件5江苏省选拔赛评判修改记录单37附件6江苏省选拔赛问题或争议处理记录表38一、本项目的技术描述（一）项目概要本赛项主要考察技能操作者高压电缆附件制作、中压电缆附件制作及电缆故障测寻。电缆附件制作是由参赛选手以给定的试题模块图纸及相关技术要求为标准，使用美工刀、钢锯、钢丝钳、绝缘剥切刀、打磨机、热喷枪等电缆附件制作工器具，在规定的时间内完成对电缆剥、切、缠、绕、锯等加工内容的实际操作比赛。故障测寻是由参赛选手以给定的试题模块任务及相关技术要求为标准，使用电缆故障测距设备、绝缘电阻表、万用表、放电棒、安全工器具等在规定时间内完成对电缆主绝缘故障点的检测及分析的实际操作比赛。（二）理论考核技术要求理论考试范围为2018年电力电缆检测及附件安装技能竞赛理论考试题库及电力电缆检测及附件制作技能竞赛理论拓展题考试范围（附件1）。题库将提前公布给考生。比赛前2天，由考评项目组抽调现场专家进行封闭现场组卷。组卷专家实行封闭管理，上交手机等通信设备，待理论考试完成后，解除封闭。试卷100分满分，考题类型由组卷专家制定。理论成绩占参赛选手总成绩的20%。（三）操作项目技术要求操作项目以国家职业技能标准、国家职业技能鉴定规范（电力电缆安装运维工）技能要求为依据，其中部分内容达到技师要求，还应符合以下规程、规范和标准的相关规定（最新版）：1 .2018年电力电缆检测及附件安装技能竞赛理论考试题库2 .额定电压66kV220kV交联聚乙烯绝缘电力电缆GIS终端安装规程(DL/T343-2010)3 .额定电压66kV220kV交联聚乙烯绝缘电力电缆户外终端安装规程(DL/T344-2010)4 .电气装置安装工程电缆线路施工及验收标准(GB50168-2018)5 .电气装置安装工程电气设备交接试验标准(GB50105-2016)6 .电力电缆导体用压接型铜、铝接线端子和连接管(GB/T14315-2008)7 .额定电压66kV220kV交联聚乙烯绝缘电力电缆接头安装规程(DL/T342-2010)8 .JB/T8144额定电压2635kV及以下电力电缆附件基本技术要求9 .JB6468额定电压8710kV及以下电力电缆户内型、户外型绕包式终端10 .JB6466额定电压&7/1OkV及以下电力电缆户内型、户外型瓷套式终端11 .JB7829额定电压2635kV及以下电力电缆户内型、户外型热收缩式终端二、实操试题与评判标准(一)试题中华人民共和国第二届职业技能大赛“电力系统运营与维护”江苏省选拔赛试题共3个独立模块。模块L给定模块图纸后，在规定的时间内完成IOkV电缆冷缩中间接头制作。模块2：给定模块图纸后，在规定的时间内通过检查电缆、工器具准备、电缆预处理并根据图纸要求进行IlOkV交联电缆户外终端预处理、铝护套底铅处理、电缆尾管封铅操作。模块3：给定中压电缆测寻任务后，在规定的时间内检查工器具设备、布置安全措施、现场接线和设备调试，并进行测寻、查找故障点、恢复现场、出具测试报告。本赛项的命题方式为提前公布试题。其中公开试题的模块有：模块1、模块2、模块3。试题随技术工作文件一起提前公布。在比赛前2天内，裁判长结合赛场的设施设备、工具、材料等实际，提出更改方案，在此基础上组织裁判员现场表决，对已公布的试题进行不超过30%的修改。修改确定后，当日当场打印封存，裁判员不得将任何修改内容和当日讨论内容等记录带出比赛场地。在比赛前选手熟悉场地时，当场向选手解释修改后的试题，裁判员和选手不得将在赛场的任何活动记录带出场地。封存的试题在比赛当天拆封正式公布于选手。（二）比赛时间本赛项的比赛日期待定，各比赛模块的比赛时间、分数和权重具体规定如下表:模块编号模块名称工位比赛时间（分钟）分数权重1IOkV电缆冷缩中间接头制作2815010030%2IlOkV电缆户外终端制作28预处理210+搪铅3010040%3中压电缆故障测距4准备5+测试2010030%以上3个模块时间均包括现场勘察、作业准备、现场操作以及收尾工作，具体操作时间以现场任务书为准。裁判长有权根据实际试题难度或工作量大小做出增减，是否增减时间在每一模块开始前确定。裁判长有权对模块编号开始的顺序进行调整，但须在所有模块开始前制定好各模块比赛顺序。（三）评判标准1.试题具体内容本次选拔赛比赛试题为不同类型的3个独立模块。模块1：IOkV电缆冷缩中间接头制作使用给定材料在规定时间内，按照给定图纸和相关工艺技术标准制作一套IOkV电缆冷缩中间接头，电缆型号为YJV22-3X24Omm2。该项目主要考查参赛选手对IOkV电缆冷缩中间接头实际制作能力，竞赛内容包括图纸阅读、护套剥除、绝缘处理、密封等各个环节，中间接头制作工艺参照给定附件的安装工艺与图纸进行操作。作业人员2人（入场前抽签确定长、短边），同一单位两人组成一个队伍，如某单位只报名1人，主办方配置1人辅助其完成另外一边的操作步骤，辅助人员要求具备单独附件制作能力，能够在规定时间完成本操作，不影响选手成绩。模块2：11OkV电缆户外终端制作使用给定材料在规定时间内，按照给定图纸和相关工艺技术标准进行一套IlOkV交联电缆户外终端预处理、铝护套底铅处理、电缆尾管封铅操作。该项目主要考查参赛选手对IlOkV电缆户外终端制作基本工艺掌握能力。竞赛内容包括工艺图纸阅读、护套剥除、绝缘处理、铝护套底铅处理、电缆尾管封铅操作等各个环节，终端预处理、搪铅工艺参照现场给定的图纸进行操作。HOkV电缆户外终端结构尺寸参考如下图。名称线芯倒角铜尾管（350n）铅封底铅基准面（离地约750刮除石墨层IlOkV电缆户外终端结构示意图模块3：中压电缆故障测寻在竞赛场地给定的电缆故障模拟装置及配套设施上，采用正确的测试方法，对模拟装置进行故障测寻，诊断故障性质，测量出故障距离，并填写中压电缆故障测寻报告，高阻故障选用二次脉冲法或脉冲电流法。该项目主要考查参赛选手对中压电缆故障测寻技能掌握情况,竞赛内容包括操作前准备、故障测试操作和收尾工作等。操作类项目成绩占参赛选手总成绩的80%。各项目操作任务书如附件1、2、3o三、竞赛细则（一）比赛流程和安排序号事项地点参加人员1裁判长、裁判员报到并培训，熟悉场地,裁判会国网江苏省电力有限公司技能培训中心（尹山湖校区）裁判长和裁判员2参赛队报到、熟悉场地，领队会（抽签），答疑选手、裁判3理论考试选手，监考人员4各模块准备、比赛及评分全体人员5各模块准备、比赛及评分裁判员、选手6各模块准备、比赛及评分，恢复设备分数汇总，裁判签字确认。注：具体时间安排以最终实施方案为准（二）评判要求本次比赛按模块分别设置裁判组、督导组，各设组长1名，裁判组、督导组按模块分为4个小组，具体人员设置及安排见下表。模块名称H位数量每组裁判人数每组裁判职责督导组人数裁判总人数模块1288负责全部工位评分18模块2288负责全部工位评分18模块342负责1个工位评判18裁判人员由选拔赛领导小组选定，裁判人员优先选用省内具有国网级电缆竞赛裁判工作经验人员，初定9人，其中1人为裁判长，负责选拔赛过程控制及争议处理工作，拥有最终决断权。2名裁判一组，裁判抽签选择工位，进行评分。现场IlOkV电缆户外终端制作、IokV电缆冷缩中间接头制作仅打过程分，后期所有裁判抽签分两组，对所有考参赛选手作品进行盲评。评分采用纸质评分表。(三)赛场纪律和处理1 .裁判组相关单位向各赛项承办单位提出推荐意见，各赛项承办单位初审合格后，报大赛组委会，大赛组委会依据初审名单，确定最终裁判组名单。2 .裁判任职条件(1)熟知相关职业，具有丰富的专业理论知识、实际工作经验和较高的专业技术水平。(2)具有相应职业技师及以上职业资格或职业技能鉴定考评员资格，身体健康。(3)精通职业技能竞赛规则和执裁方法，并能准确、熟练运用；有公平、公正的执裁工作能力，具有执裁国家级、市级或行业职业技能竞赛活动的经历。(4)积极参加人力资源和社会保障部门的相关竞赛活动，完成组织安排的执裁工作，并能按要求协助进行赛事的组织筹备工作。(5)维护裁判员形象，不得因任何原因做有损裁判员尊严和名誉的事情。(6)积极参加裁判员培训和专业技术水平培训。3 .通用要求(1)所有参赛人员需自觉遵守国家法律法规，维护公共和职业道德准则。(2)所有参赛人员应遵守本方案的相关规定。(3)赛场内禁止使用自带U盘等存储设备，任何人禁止记录与拍照图纸及赛件；违反使用自带U盘等存储设备的一经发现取消选手比赛成绩；违反禁止记录与拍照图纸及赛件的责任者为选手的取消选手比赛成绩、责任者为裁判的终止裁判员工作并驱逐离场，裁判员或其他工作人员记录与拍照图纸及赛件造成选手得利的一并取消选手比赛成绩。(4)任何人不得将赛场统一提供的U盘、图纸带出比赛场地，一经发现取消该参赛队的比赛和执裁资格，并驱逐离场。4 .选手要求(1)竞赛场内外要讲道德、讲文明、讲安全、讲礼貌、讲友谊、做好防疫措施、服从工作人员管理。(2)服从指挥，尊重裁判，遵守竞赛的各项规则，认真参加竞赛,赛出风格，赛出水平。(3)竞赛中发现问题，应通过组织程序解决，个人不得擅自处理。严禁在竞赛场上同其他选手、工作人员和裁判争执、吵闹，严禁各种不文明行为的出现。(4)进入竞赛场地时必须着工装、佩戴安全帽，按规定携带选手牌、身份证、接受工作人员的检验，按顺序进入赛场参赛。(5)选手进入考场不得携带任何书籍、资料、纸张、手机等与竞赛无关物品。(6)依据日程安排，按时参加比赛。(7)非参赛选手不得进入比赛场地。(8)比赛迟到半小时以上视为弃权。(9)当天本单位全部选手比赛结束后由本单位领队组织返程。(10)竞赛过程中若有身体不适或突发伤病等情况，请及时联系现场工作人员获取相应医疗帮助。5 .裁判要求(1)严格执行竞赛规则，认真、严明、公平、公正，杜绝一切违规现象。(2)在裁判工作中，不允许向选手公布成绩，若遇到裁判意见不一致的情况，应避开参赛队员讨论，并由裁判长组织讨论、裁决。(3)统一佩带评委胸牌、态度和蔼、作风严谨。赛前10分钟对竞赛场地、设备、器具准备情况进行检查，确保具备比赛条件。(4)严格执行各项赛程规则和标准，认真做好竞赛记录。(5)在竞赛进行中，选手如有违反竞赛纪律的情况发生时，裁判有权提出口头警告，情节严重时，经裁判组讨论，裁判组长统一后，有权取消其竞赛资格。(6)竞赛期间，若发生意外或认为竞赛中存在安全隐患时，裁判有权暂停竞赛，并及时消除隐患，保障竞赛正常进行。(7)竞赛期间，裁判应严格按照裁判组长安排，承担现场安全监护职责。（8）每场竞赛结束后的评分表，评委均应签名以示负责，并及时递交考务组，以便汇总统计。（9）竞赛期间未经允许不得单独行动。（10）竞赛期间不得从事违反竞赛公正裁决的活动。（11）竞赛期间所有裁判通讯工具（手机、平板电脑等）统一管理。（12）竞赛期间不得私自与参赛选手接触。（四）问题或争议处理竞赛期间，与竞赛有关的问题或争议，各方应通过正当渠道并按程序反映和申诉，不得擅自传播、扩散未经核查证实的言论、信息。对竞赛期间出现的问题或争议按以下程序解决：1.竞赛项目内解决。参赛选手、裁判员发现竞赛过程中存在问题或争议，应向裁判长反映。裁判长依据相关规定处理或组织比赛现场裁判员研究解决。处理意见需比赛现场全体裁判员表决的，须获全体裁判员半数以上通过。最终处理意见应及时告知意见反映人，并由裁判长填写江苏省选拔赛评判修改记录单附件4和江苏省选拔赛问题或争议处理记录表（附件5,以下简称争议处理记录表），报赛区执委会备案。处理期间，赛区执委会和领导小组办公室应给予支持和指导。2.领导小组办公室监督仲裁组解决。对项目内处理结果有异议的,在参赛选手成绩最终确认锁定前，领队可向领导小组办公室监督仲裁组出具署名的书面反映材料并举证。领导小组办公室监督仲裁组在赛区执委会协助下受理并开展调查。经调查确认所反映情况属技术性问题的，仍交由竞赛项目内解决，按照本条第一款规定处理。属非技术性问题的，由领导小组办公室监督仲裁组作最终裁决，处理情况由赛区执委会填写争议处理记录表报领导小组办公室监督仲裁组备案。四、竞赛场地、设施设备等安排(一)赛场规格要求各项目赛场由3个主要实操考试场地和若干功能区组成，其中各模块竞赛场地分别安排如下：模块编号模块名称地点工位数1IOkV电缆冷缩中间接头制作实训楼B电缆综合实训场282IlOkV电缆户外终端制作实训楼B电缆综合实训场283中压电缆故障测寻实训楼A中压电缆试验检测实训室4候考室、考后隔离室、报告编写室、评委工作室等功能区域分别布置于实训楼的相应教室内。1 .实训楼B电缆综合实训场房间面积约1200平方米，主要承担IOkV电缆冷缩中间接头制作、IlokV电缆交联电缆终端制作、高压电缆搪铅项目。场地布置28组独立工位，每个工位设置独立电源，工位之间安装隔板。2 .实训楼A中压电缆试验检测实训室房间面积约500平方米，主要承担试验检测、电缆故障测寻项目。场地布置4组独立工位，每个工位设置独立电源，工位之间安装隔板,四周设置安全围栏。3 .备选竞赛场地本次比赛除2个实操赛场外，相应模块比赛的同时设置相应功能区域，如候考室、报告编写室、评委工作室等。（二）基础设施清单1 .场地设施及耗材模块LlOkV电缆冷缩中间接头制作序号名称规格型号单位数量备注1IOkV三芯电缆YJV223×240-1.5m根2主办方提供2冷缩式硅橡胶中间接头J-10-3×240(150-240)套1主办方提供3工具盘大号不锈钢个2主办方提供4手锯把2参赛队伍自备5锯条根若干参赛队伍自备6电锯把1参赛队伍自备7工具刀把2参赛队伍自备8记号笔个2参赛队伍自备9钢丝钳把2参赛队伍自备10螺丝刀把2参赛队伍自备11压接钳把2参赛队伍自备12电源线盘个1主办方提供13钢直尺把2参赛队伍自备14卷尺把2参赛队伍自备15平铿把2参赛队伍自备16砂纸张若干参赛队伍自备17保鲜膜卷1参赛队伍自备模块2：11OkV交联电缆户外终端预处理序号名称规格型号单位数量备注1金属砂纸张1参赛队伍自备2玻璃片15cm×5cm×2mm片10参赛队伍自备3砂纸1.5cm×0.9m(240,400,600目)，三条为一组组2参赛队伍自备4无水乙醇瓶1参赛队伍自备5清洁用餐巾纸无尘纸包1参赛队伍自备6保鲜膜卷1参赛队伍自备7抹布块10参赛队伍自备8PVC带10m×1.9cm卷3参赛队伍自备9IlOkV电缆YJLW03641101×800mm22米根1主办方准备IO链条搬手把1参赛队伍自备11个人工具套1参赛队伍自备12硬脂酸块1参赛队伍自备13铝焊条根2主办方准备14封铅焊条根2主办方准备15揩布块2参赛队伍自备16液化气喷枪个1参赛队伍自备17液化气罐个1主办方准备18尾管个1主办方准备模块3：中压电缆故障测寻序号材料名称规格单位数量备注1输电电缆故障模拟装置公12220V电源个13打印机及测试报告模板台/套14故障测距设备一套作为备用套15安全围栏、绝缘垫套12 .比赛选手自备的设备和工具各参赛队模块1、模块2、模块3工器具和设备除规定自带外，统一配置，选手可根据自身能力及习惯携带常用工具及放置各类物品的工具箱，物品的类型、规格及数量不予限制。五、安全、健康要求(一)竞赛操作安全规范1 .选手安全防护措施要求专家在审视、检查或参与竞赛时应有适当的个人安全防护装备。参赛者必须穿绝缘鞋、防护服、戴安全帽。名称图例要求绝缘鞋必须防滑、防砸、防穿刺全棉春秋季工作服tijfl必须是长袖上衣、长裤安全帽按规定佩戴规范(安全帽不得有单位标志，需在合格期内)2 .有毒有害物品的管理和限制选手禁止携带有毒有害及易燃易爆物品。3 .循环利用(1)耗材回收有序，设备循环使用，赛后某些材料、产品放回指定地点。(2)设计的竞赛题目尽可能降低损耗，尽可能将赛后的材料能够再次使用或训练使用。（二）突发事件应急处理预案1 .急救措施在赛场如果出现需要医疗的事件处理方式。场地内设有急救箱和急救电话。出现创伤或病症，及时通知裁判。轻伤或身体不适，利用急救箱现场处理。占用选手自己的比赛时间，不补时。如果裁判发现人员出现较大的创伤、流血，晕厥或突发病症，及时通知医护人员到场，诊断处理方式，决定是否继续参加比赛。如果退出比赛，保留发病之前的比赛成绩。2 .紧急疏散如果遇到紧急情况需要输散，保留现场，听从裁判长指挥，跟随工作人员有序去往疏散出口，按照先选手再裁判员最后是场地经理和裁判长离开。引导观众疏散，禁用电气、电梯。3 .消防严管易燃易爆物品，妥善保管酒精。场地配备灭火器等消防用品。严禁明火。出现火情时，断掉电源，及时扑救，必要时，疏散人员。附件IlOkV电缆冷缩中间接头制作项目操作任务书一、任务描述该项目主要考查参赛选手对IOkV电力电缆冷缩中间接头安装制作的综合能力，按工艺图纸进行操作。竞赛内容包括：附件安装工艺图纸识读能力、对IOkV三芯交联聚乙烯绝缘电力电缆进行预处理，包括外护套、铠装层、内衬填充层、金属屏蔽层、外半导电层、主绝缘层、确定接头相位，冷缩中间接头附件安装包括：压接铜连接管连接线芯、安装冷缩套管、金属屏蔽层的恢复、钢带铠装层的连接、连接钢铠地线、按要求包绕防水带等过程。准备时间5分钟，作业时间150分钟，作业人员2人(入场前抽签确定长、短边)，满分100分。二、工作规范及要求：(1)选手进入竞赛场地必须正确佩戴安全帽、工作服、工作鞋、选手牌及袖章。如发现选手交换选手牌或袖章，则取消竞赛资格并通报。(2)选手在竞赛过程应强化安全意识，做好安全措施。如出现人身伤害等不安全行为，裁判员有权向裁判长提出中止比赛。(3)选手应听从裁判指挥，不得擅自离开工位随意走动、与他人交谈或干扰其它选手。如选手不听劝告，裁判可提出终止该名选手比赛。(4)竞赛准备阶段，选手需根据竞赛要求完成实操竞赛前工位准备并阅读附件图纸。（5）竞赛工位及电缆需选手自行布置，支架位置不可自行调节。准备阶段允许同一队伍的2名选手相互协助及借用工具，三相开线过程中不允许2名选手相互协助和借用工具。竞赛过程中除电锯和电动压接机外，其它应使用手动工器具。（6）选手在提交作品前需将划线、标记等用酒精擦除，作品表面不可有任何标记，否则当作弊处理。（7）竞赛结束后，作品编号密封条统一由考务人员提供，选手配合考务人员完成选手编号密封，然后根据考务人员指引，自行将作品搬移至指定位置。竞赛作品放置后，选手应回到竞赛工位处收拾工器具后离场。三、材料及工器具准备：竞赛单个工位所需材料和工器具准备，详见下表。IOkV冷缩中间接头制作竞赛单个工位所需材料清单序号名称规格型号单位数量备注1IOkV三芯电缆YJV22-3X240：1.5m根2主办方提供2冷缩式中间接头J-10-3×240(150-240)套1主办方提供3工具盘大号不锈钢个2主办方提供4手锯把2参赛队伍自备5锯条根若干参赛队伍自备6电锯把1参赛队伍自备7工具刀把2参赛队伍自备8记号笔个2参赛队伍自备9钢丝钳把2参赛队伍自备10螺丝刀把2参赛队伍自备11压接钳把2参赛队伍自备12电源线盘个1参赛队伍自备13钢直尺把2参赛队伍自备14卷尺把2参赛队伍自备15平铿把2参赛队伍自备16砂纸张若干参赛队伍自备17保鲜膜卷1参赛队伍自备注：工器具清单以外的专用工器具以及自行改造的专用工器具均不得使用，竞赛前由裁判员检查确认。四、安装工艺：IOkV三芯电力电缆冷缩中间接头安装制作工艺要求及质量控制标准以竞赛操作的附件说明书要求为准。附件2IlOkV电缆户外终端制作项目操作任务书一、任务描述在竞赛场地给定的电力电缆上，在规定时间240分钟内，完成HOkV电力电缆附件制作，内容包括工艺图纸查看、护套剥除、绝缘处理和搪铅等环节。二、工作规范及要求1.本工作操作人员1人独立完成；2操作前认真检查工器具、材料应齐全完备。3.必须按工作程序进行操作，工序错误扣除应做项目分值（无严格先后顺序工序除外）。4,正确穿戴劳动防护用品，作业规范、注意安全文明操作。5.操作中如涉及人身设备安全情况发生，裁判提出警告并扣10分，发生危及人身安全情况发生，裁判有权终止比赛。三、考核情景准备组委会提供参赛队自带1电力电缆1手锯电锯2尾管2液化气枪（含减压阀）3铅条3榔头煤气瓶4电工刀灭火器5扳手6平铿7游标卡尺/钢直尺/卷尺8HOkV绝缘剥切刀9打磨机10手扳葫芦11钢丝刷12金刚钻玻璃刀13搪铅用油抹布14一字螺丝刀15玻璃片四、操作任务及步骤1、参赛选手在候场区等待，获得现场裁判指令后列队进入指定工位操作区。2、参赛选手就位，裁判长统一发令比赛开始，工位裁判记录开始时间。3、剥除电缆外护套、刮除外护套导电层、清洁金属护套。4、搪底铅。5、剥除电缆金属护套。6、最终位置切断电缆。7、剥除电缆线芯绝缘，制作反应力锥。8、剥切绝缘屏蔽、绝缘打磨。9、安装尾管及铅封处理。10、整理工具及清理现场。五、危险点和安全措施危险点：工作中刀具使用、动火作业可能造成人身伤害。安全措施:工作必须带安全帽，带手套等防护用品，做好消防准备。六、注意事项1.按工艺图纸所示尺寸剥除电缆外护套、刮除电缆外护套导电层、清洁金属护套表面沥青。2按工艺图纸所示尺寸搪底铅：应先用铝焊条在金属护套上按工艺要求打底焊，保证底焊长度，用游标卡尺测量金属护套波峰外径最大值d,底铅外径需满足d+6±2mm03 .按工艺图纸所示尺寸使用手锯开断电缆金属护套并剥除。（注：本次技能竞赛在开断金属护套时，不允许使用专用刀具，只可使用手锯进行开断。）4保留电缆阻水层20m11b其余切除。5 .按工艺图所示尺寸标记电缆最终切断点，并切断电缆。6 .按工艺图所示尺寸制作绝缘端部倒角。7 .剥切绝缘屏蔽：按工艺图纸所示尺寸，以基准确定绝缘屏蔽断口尺寸。用玻璃片刮除电缆绝缘屏蔽。绝缘屏蔽断口处应平整光滑，无明显毛刺，并将屏蔽断口处向后40mm±2内的绝缘屏蔽做均匀过渡的锥面，表面应光滑无毛刺。8 .绝缘打磨：使用绝缘打磨机或手工砂纸打磨绝缘表面，依次用240#、400#、600#砂纸将电缆绝缘表面及绝缘屏蔽断口处打磨光滑、圆整，打磨后的绝缘外径中d应满足70±0.5三（暂定）。测量X、Y轴尺寸，差值应小于0.5.9 .安装尾管及铅封处理：用螺栓将尾管安装固定，用力矩扳手固定螺栓。按工艺图纸所示尺寸在尾管端部做铅封处理，铅封分别覆盖尾管末端及底铅表面各60m,L=I20mm±10l05mmo铅封外径应符合工艺要求：D=d+16mm±50mod为尾管末端外径。10 .整理工具及清理现场。安装图纸:序号名称1 线芯2 倒角3 铜尾管（35OnBl）4 铅封5 底铅6 基准面（离地约7507 刮除石墨层附件3中压电缆故障测距项目操作任务书一、任务描述在竞赛场地给定的电缆故障模拟装置及配套设施上，在规定时间20分钟内，采用正确的测试方法，对某回IOkV电力电缆线路进行故障测寻，确定故障性质，用行波法测量出故障距离，并填写电力电缆故障测寻报告。高阻故障测寻选用二次脉冲或脉冲电流法其中一种。具体内容包括操作前准备（现场勘察，查验设备、仪器，任务分析等）、故障测试操作和工作收尾及编写测试报告。二、工作规范及要求1 .本工作操作人员1人独立完成；2 .工作现场安全措施已经设置完备，线路已处于检修状态；3 .操作前认真检查工器具、仪表、材料应齐全完备。4 .必须按工作程序进行操作，工序错误扣除应做项目分值（无严格先后顺序工序除外）。5 .正确穿戴劳动防护用品，作业规范、注意安全文明操作。6 .操作中如涉及人身设备安全情况发生，裁判提出警告并扣10分，发生危及人身安全情况发生，裁判有权终止比赛。三、考核情景准备组委会提供参赛队自带1电缆故障模拟装置1故障测距设备（含高压信号发生器、故障测距仪、二次脉冲耦合器等一套）（允许用一体化高压信号发生设备参赛）2220V电源2万用表3测试报告模板3绝缘电阻测试仪（允许电动）4试验测试接地线及短路线5绝缘手套6放电棒7温湿度计四、操作任务及步骤1 .完成测试前的准备工作，检查测试前应检验仪器工器具是否齐备，检验合格证在有效期内，外观无损坏功能正常。2 ,核对并记录电缆线路及设备铭牌参数；3 根据现场工况，对电缆故障测试端及对端现场布置安全措施；4 .按现场工作标准化流程完成故障性质诊断、测试电缆全长校正波速度及故障距离测试工作；5 .准确记录测试数据和波形；6,判断测试结果，填写规范性记录和报告，书写清楚，规范、整洁五、危险点和安全措施危险点：工作中高电压可能造成人身伤害。安全措施:工作必须带安全帽，带手套等防护用品，做好防触电安全技术措施。六、注意事项1 .仪器仪表入场领取工作任务后，申请开始工作，竞赛开始时间为裁判许可的统一时间各工位同步，前5分钟为现场设备进场摆放，20分钟为操作及故障测试时间，竞骞时间连续计算，竞赛过程中选手若需休息、饮水或去洗手间，一律计算在操作时间内。后10分钟为测试报告编写时间，要求10分钟内提交测试报告与现场记录数据，测试报告必须与现场测试记录数据一致。2 .在规定的时间内完成操作，时间到即工作结束，未完成项目不得分。3 ,每项分扣完为止，不再重复扣分。4.竞赛过程中有伤人伤己行为，报裁判组决定是否继续工作。序号项目名称质量要求备注1准备工作1.1着装着装正确1.2核对电缆台账资料电缆线路和设备铭牌参数记录正确1.3仪器仪表工具准备检查仪器仪表工器具，放置整齐1.4布置安全措施装设围栏、悬挂标识牌，对测试线路验电、放电、接地2故障性质诊断2.1导体连续性测试接线正确，检测无误2.2故障性质判断接线正确，操作规范，检测无误2.3判断高低阻故障方法正确，诊断无误3故障点距离初测3.1测试设备参数设置接线正确，方法正确3.2低压脉冲法测全长校验波速度波形判断无误3.3选择测试方法选择方法正确3.4低压脉冲法/多次脉冲法/脉冲电流法测距接线正确，波形判断无误4工作结束4.1拆除接线顺序正确，无遗漏4.2恢复现场恢复至测试前状态，无遗漏器具5测试报告如实记录测试过程数据资料；对故障电缆故障性质、故障距离作出正确判断附件4电力电缆故障性质诊断与测距项目简介1、参赛方式个人参赛，各选手在规定时间内独立完成技能竞赛项目。2、考核主要内容1）检验选手对高压试验安全规程、试验接线、绝缘检测、电缆故障性质的诊断、高压操作和电缆故障测距等方面的能力。2）要求选手选用行波法对电缆故障进行测距；3）根据绝缘测量数据诊断故障性质，根据给定电缆全长校正波速,分析行波法故障测试波形，确定故障点距离，工作时间20分钟；4）填写测试报告。测试完成、设备退场后，在专设位置填写，10分钟内与现场记录数据一并提交。3、说明与要求1）由裁判组统一设定故障点和故障类型；2）电缆故障测试仪及其它仪器仪表、安全工器具（安全围栏组委会准备）及测试线等由参赛队自备。3）为避免环境因素影响，本项目在室内竞赛专用电缆模拟装置上进行。4、整体工作时间要求：5分钟设备进场准备时间，测试时间20分钟完成，报告编写时间10分钟。5、项目目的检验选手对电缆故障类型的判断和对故障点粗测的技术，考核选手正确使用放电棒、接地线（棒）、万用表、兆欧表、高压信号发生器、电缆故障测距仪与所用试验及其它安全工器具的能力。6、竞赛工位样板竞赛场地参考图1、2所示:图1设备摆放模拟工位故障设置操作面板图2附件5江苏省选拔赛评判修改记录单江苏省选拔赛评判修改记录单竞赛项目：发现问题时间：所发现问题简要陈述：裁判组处理意见：问题提出人签字：全体裁判员签字：其他参与处理人签字：裁判长签字：附件6江苏省选拔赛问题或争议处理记录表江苏省选拔赛问题或争议处理记录表问题或争议提出人姓名接报人姓名问题或争议提出人工作单位举报（中述）原因举报（申诉）时间问题或争议基本事实提出人签字：裁判组处理意见及依据裁判长签字：领导小组办公室意见领导小组办公室签字：
