重庆《无源光局域网工程设计标准》（征求意见稿）.docx

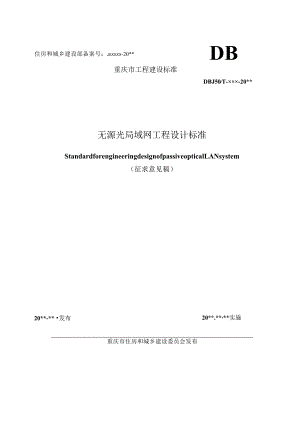

住房和城乡建设部备案号：JXXXXX-20*DB重庆市工程建设标准DBJ50T-×××-20*无源光局域网工程设计标准StandardforengineeringdesignofpassiveopticalLANsystem（征求意见稿）20*-* 发布20*.*实施重庆市住房和城乡建设委员会发布1总则12术语与缩略语42.1 术语42.2 缩略语53基木规定84系统规划104.1 一般规定104.2 网络应用规划124.3 系统组成与架构规划154.4 无线局域网络184.5 网络互联设计184.6 传输性能及指标195系统配置245.1 一般规定245.2 光线路终端（OLT）245.3 无源光分配网（ODN）255.4 光网2各单元（ONU）275.5 网络核心交换机295.6 服务器295.7 机柜与信息配线箱295.8 工作区配线系统315.9 其它316网络管理与网络安全347系统布线与空间管理357.1 一般规定357.2 建筑群室外布线357.3 建筑物室内布线367.4 建筑物引入管367.5 设备间（信息网络机房或数据中心）367.6 进线间（信息接入机房）377.7 弱电间（电信间、弱电间竖井）378系统供电、防雷与接地38附录APoN技术参数表21附录BONU常用型号选型表28本规程用词说明39引用标准名录40附：条文说明41Contents1 Generalprovisions12 Termsandabbreviations42.1 Terms42.2 Abbreviations53 Basicrequirements74 Systemplanning94.1 Generalprovisions94.2 Networkapplicationplanning114.3 Systemcompositionandarchitectureplanning144.4 Wirelesslocalareanetwork174.5 Networkinterconnectiondesign174.6 Transmissionperformanceandindicators185 Systemconfiguration235.1 Generalprovisions235.2 OpticalLineTerminal(OLT)235.3 OpticalDistributionNetwork(ODN)245.4 OpticalNetworkUnit(ONU)275.5 Networkcoreswitch305.6 Server305.7 Cabinetandinformationdistributionbox315.8 Workareawiringsystem335.9 Others336 Networkmanagementandnetworksecurity366.1 Generalprovisions366.2 Networkmanagement366.3 Networksecurity387 Systemcablingandspacemanagement417.1 Generalprovisions417.2 Outdoorwiringofbuildings417.3 Buildinginteriorwiring427.4 Buildinginletpipe427.5 Equipmentroom(informationnetworkroomordatacenter)427.6 1.ineroom(informationaccessroom)437.7 Weakcurrentroom(telecommunicationroom,weakcurrentroomshaft)438Systempowersupply,lightningprotectionandgrounding44AppendixA：PONtechnicalparameterstable20AppendixB：ONUcommonmodelselectiontable29Explanationofwordinginthisstandards451.istofquotedstandards46Addition：Explanationofprovisions46.o.为规范重庆市建筑与建筑群的语音、数据、图像及多媒体业务综合信息网络设计，适应信息通信技术的发展，指导无源光局域网工程设计与应用，制订本标准。条文说明：L0.1为更好把握“十四五”时期创新发展机遇，积极响应国家“千兆网络”建设与社会经济高质量发展的号召，落实重庆市千兆光网发展“光耀山城追光行动”计划，鼓励产业园区推动全光园区建设，推动绿色节能低碳建设和F5G全光网为代表的新兴固网技术的应用，制订本标准。随着通信技术的发展，通信方式从最初的语音到现在的互联网，从第一代到第四代，网络不仅给家庭带来新的沟通、娱乐方式，并且通过信息化提升企业办公和管理效率，引起办公方式的革命。目前，网络正迈入数字化时代，F5G和5G协同，通过使能产业互联网，加速了行业数字化转型。物联网（IoT）等业务的涌现，接入信息点的数量和网络的规模成倍增加，各种泛智能化电子设备的增多对于信息网络提出更强的稳定性、可靠性以及更大规模终端互联的要求。为实现更多场景的实时互联互通，未来信息网络不仅能够连接足够多的终端，且能支撑特定场景下的实时网络互联及超大带宽等要求；所以需要一个高带宽、广接入、可支撑新业务持续演进的网络。多业务的接入，网络规模的增加，需要一个能简易运维、统一管理的网络：传统信息网络多业务接入为烟囱结构，多张网络独立成网，运维复杂。IOT等新增业务导致了接入信息点数量/接入网元数量的大幅增加，也导致了网络规模和组网更加复杂，所以需要一个能简易运维/统一管理的网络。F5G是由中国提出的，欧洲电信标准协会ETSl接纳，由业界广泛参与的最新一代固定网络。F5G能够统一承载数据、语音、视频等多业务，具备简架构、易演进、智运维和高可靠等特性。无源光局域网是以单模光纤为介质，采用IoGGPON、GPoN、Wi-Fi6为主的固定接入技术构建的建筑与建筑群（园区）信息网络，主要包括光线路终端OLT、无源光配线网络ODN光网络单元ONU等。建筑与建筑群（建筑园区、产业园区）信息网络系统建设按照目前信息网络通信技术发展路线，有传统以太网、全光以太网、无源光局域网三种主流建设方案，无源光局域网和以太网网络比较，主要是在系统架构、传输技术和传输介质等方面进行了创新，基于以太网的局域网架构与无源光局域网架构的比较如下：表1基于以太网的局域网与无源光局域网架构对比技术方案网络架构采用技术传输介质弱电间是否有源传统以太网三层网络点对点光缆+铜缆光缆至接入层有源，需要供电；楼宇/楼层弱电间放置交换机全光以太网三层网络点对点光缆+铜缆光缆至接入层有源，需要供电；楼宇弱电间放置交换机二层网络点对点光缆+铜缆光缆至工作区无源，无需供电；楼层弱电间放置CWDM合/分波器无源光局域网二层网络点对多点F5G技术光缆+铜缆光缆至工作区无源，无需供电；楼层弱电间放置无源分光器图1基于以太网的局域网与无源光局域网架构示意图全光以太网方案中有2层网络架构，取消楼宇弱电间的全光汇聚交换机，通过采用CWDM合/分波器进行合/分波的方式来减少光纤数量，接入交换机直接接到核心交换机。建筑与建筑群（建筑园区、产业园区）信息网络系统建设应在满足用户应用使用需求的条件下，根据适用性、网络技术发展与演进、信息创新、安全可控及行业应用发展趋势，综合信息网络系统在全生命周期建、管、维成本等确定信息网络技术路线和系统方案。1.0.2本标准适用于重庆市新建、改建、扩建建筑与建筑群的无源光局域网工程设计。条文说明：1.0.2无源光局域网在教育建筑（数字校园）、医疗建筑（智慧医院）、智慧园区、酒店建筑（智慧酒店）、金融建筑等的信息网络建设中应用越来越多，是未来信息网络建设发展的趋势。1.0.3无源光局域网工程设计应根据工程项目的性质、应用功能、用户规模和信息网络发展规划为依据，应考虑中远期的发展和需求，做到安全适用、技术先进、经济合理、绿色节能、环保。1.0.4无源光局域网工程设计应与信息设施系统、公共安全系统、建筑设备管理系统等统筹规划、同步设计，并应按照各系统对信息的传输要求，做到合理优化设计。1.0.5无源光局域网工程设计除应符合本标准外，尚应符合国家及重庆市现行有关标准的规定。2术语与缩略语2.1 术语2.1.1 无源光局域网（POL）passiveopticallocalareanetwork基于无源光网络PON技术的局域网组网方式。该组网方式采用无源光通信技术为用户提供融合的数据、语音、图像、多媒体等信息通信业务。2.1.2 2无源光网络（PON）passiveopticalnetwork由光线路终端（OLT）,无源光分配网（ODN）、光网络单元（ONU）组成的点到多点的信号传输系统，简称PoN系统。2.1.3 3光线路终端（OLT）opticallineterminalPON系统中用于汇聚连接光纤干线的终端设备，其将信息通信各种.业务按一定的信号格式汇聚后向终端用户传输、并将来自终端用户的信号按照业务类型分别汇聚后送入各通信业务网。2.1.4 光分配网（ODN）opticaldistributionnetworkPON系统中OLT与ONU之间的光传输物理通道，由光纤、光分路器以及安装连接无源光元件的配套设备组成。2.1.5 5光网络单元（ONU）opticalnetworkunitPON系统中终结光分配网络的分布式端点，实现PoN协议和其他协议的转换，并适配到用户业务接口的设备。2.1.6 6光分路器OPtiCalfibersplitter基于光功率分路，将一路或两路光信号分成多路光信号以及完成相反过程的无源器件。光分路器连接业务网络侧端口称为合路侧、连接用户侧的端口称为支路侧端口。2.1.7 7分光比splittingratio光分路器各输出端口的输出功率相对输出总功率的百分比。2.1.8 吉比特无源光网络（GPON）gigabit-capablepassiveopticalnetwork采用技术实现单纤双向传输数据，下行采用加密广播传输、上行采用TDUA技术传输,下行方向支持标称传输速率为2.488Gbils,上行方向支持标称传输速率为1.244Gbits的PON系统。2.1.9 9IoG比特对称无源光网络（XGS-PON）10gigabit-capablesymmetricpassiveopticalnetworks下行、上行方向均支持标称传输速率1OGbitZs的PON系统。2.1.10 50G比特无源光网络（50G-PC）N）50gigabit-capablesymmetricpassiveopticalnetworks下行、上行方向均支持标称传输速率50Gbits的PON系统。2.1.11 TypeB保护typeBprotectionTypeB保护是PON网络中OLT的PON口、主干光缆均双路冗余的保护。2.1.12 TypeC保护typeCprotectionTyPeC保护是PON网络中ONU双PoN口，主干光缆、光分路器和用户光缆均双路冗余的保护。2.1.13 主干光缆mainfiberopticcable设备间OLT处配线设备至各光分路器处配线设备之间的光缆。2.1.14 用户光缆subscriberopticalcable光分路器处配线设备至各ONU或ONU处配线设备之间的光缆。2.1.15 光缆交接箱opticalfibercrossconnectingcabinet为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。2.1.16 光缆配线箱opticalfiberdistributioncabinet用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能，是主干光缆与用户光缆的接口设备。适用于光缆和配线尾纤的保护性连接，及光纤接入网中的光纤终端点采用。2.1.17 信息配线箱informationwiringcabinet用于安装光网络单元（ONU）和为用户光缆、水平电缆提供光缆成端、跳接的交接设备。2.1.18 设备间equipmentroom具备通信线缆引入、引出，安装通信设施配线设备、有源和无源光局域网设备条件的空间。2.2 缩略语APAccessPoint接入点BDBuildingDistributor建筑物配线设备BHCCBusyHourCallCompletion忙时呼叫完成量CATVCableTelevision有线电视CCTVClosedCircuitTeIevision闭路电视CDCampusDistributor建筑群配线设备CWDMCoarseWavelengthDivisionMultiplexing粗波分复用DDCDirectDigitalControl网络直接数字控制器F5GThe5ThGenerationFixedNetworks第五代固定网络FDFloorDistributor楼层配线设备FECForwardErrorCorrection前向误码纠错GEGigabitEthernet吉比特以太网GPONGigabit-capablePassiveOpticalNetwork吉比特无源光网络IoTInternetOfThings物联网IP-PBXIP-PrivateBranchExchage网际协议专用交换机IPTVInternetProtocolTelevision网络协议电视IPv4InternetProtocolVersion4互联网通信协议第四版IPv6InternetProtocolVersion6互联网通信协议第六版MACMediaAccessControl媒体介入控制层ODFOpticalDistributionFrame光纤配线架ODNOpticalDistributionNetwork光分配网络OLTOpticalLineTerminal光线路终端ONUOpticalNetworkUnit光网络单元OTNOpticalTransportNetwork光传送网络PBXPrivateBranchExchange用户级交换机PLCPlanarLightwaveCircuit平面光波导PMSPropertyManagementSystem物业管理系统PoEPowerOverEthernet以太网供电POLPassiveOpticalLAN无源光局域网PONPassiveOpticalNetwork无源光网络POTSPlainOldTelephoneService传统电话业务PTZPanTiltZoom全方位移动及镜头变倍、变焦控制SBCSessionBorderController边界会话控制器SDHSynchronousDigitalHierarchy同步数字系列SIPSessionInitiationProtocol会话初始协议TETerminalEquipment终端设备TOTelecommunicationOutlet信息插座UPSUninteITUPtibIePOWerSUPPIy不间断电源VOIPVoiceOverInternetProtocol网络电话WDMWavelengthDivisionMultiplexing波分复用WLANWirelessLocalAreaNetwork无线局域网络XGS-PON10GigabilPassiveOpticalNetworkIOG比特对称无源光网络50G-PON50Gigabit-capableSymmetricPassiveOpticalNetwork50G比特无源光网络100G-PON100Gigabit-CapableSymmetricPassiveOpticalNetworks100G比特无源光网络3基本规定3.0.1POL系统设计和配置应与建设目标、业务场景和安全防护相适应，符合项目发展需求。3.0.2PoL系统应具有网络架构简单、支持多业务承载、高带宽、传输距离远、低能耗、便于平滑升级、易于管理和维护等性能。条文说明：3.0.2无源光局域网（POL）系统与传统以太局域网相比具有简架构、多业务、高带宽、低能耗、易运维、更安全的优势。主要体现在：1在PoL系统中，光纤介质与传统以太网相比更靠近工作区用户终端，大大减少了铜缆布线数量，实现了布线系统光纤下沉。与铜缆相比，光纤具备更节能环保、更高带宽、传输距离远、抗干扰能力强、体积小、重量轻等诸多优势。2POL系统为OLT和ONU二层架构，相比于传统以太网交换机组网的三层架构缩减了汇聚层的配置。采用无源的分光器汇聚替代传统的有源汇聚设备，网络架构简单。同时减少了有源设备，节省了电能消耗；缩小楼宇/楼层弱电间的占用空间。3POL系统支持一纤承载多种业务，不仅兼容传统以太网园区的各种业务，还可提供PoTS语音、CATV、IPTV等业务，可实现多网融合，简化了通信系统网络结构。针对面向未来的万物互联场景，支持各种智能物联网IOT终端的接入。POL系统提供多种业务接口，支持各类常见业务的承载：1）支持Wi-Fi6AP的承载，提供高速Wi-Fi接入；2）提供以太网接口，支持桌面云办公、IP电话接入等功能；3）支持上网业务（Intemet业务），提供高速互联网上网功能；4）支持PoTS语音业务，可支持传统的PoTS话机接入；5）支持IPTV业务，提供1080P4k8k等高清视频业务；6）支持视频监控（CCTV）、信息发布等业务，接入各种数据传输类型的智能化设备；7）可提供OTN接口，支持多园区、分支机构的多波长光纤互联；8）通过物联网关，支持各种物联网感知设备的接入，如支持智能楼宇各种传感器的接入，并支持门禁控制等各种业务。4 PoL系统支持与传统以太网共存及平滑演进。可通过更换提供更多GE接口的ONU、利用预留的光分路器端口接入更多的ONU,实现信息点的平滑扩容。PoL系统具备面向未来技术平滑演进。系统使用的光纤、无源ODN可支持带宽可达到TbityS级别，未来50G-PoN、IOoG-PoN应用仅需新增或更换设备，无需更换布线系统；POL系统还具有可通过灵活叠加波长实现带宽和业务的平滑演进的功能。5 POL系统支持可视化的网络设备管理系统，对OLT和ONU及全网上班进行有效控制，能够实现用户认证、警告管理、性能管理、报表管理、PoN网络部署、PoN资源管理等功能。支持光纤诊断功能，可显示光模块及光纤的状态，以及光纤故障点等信息。3. 0.3POL系统应在进行用户调查和需求分析的基础上，进行网络系统规划设计和配置设计。条文说明：3.0.3信息网络的根本是实现互相通信，信息网络系统满足用户应用需求是最根本的设计原则，每个用户都有其特定的网络应用需求，只有对特定用户充分调查了解并进行需求分析后，才能设计出满足用户在网络应用、网络管理、安全性和对未来计划实施等方面的需求。用户调查包括用户业务性质，不同业务性质的用户规模、带宽需求，用户不同应用场景,用户可靠性、安全性、网络互联、网络管理、无线网络要求，未来业务扩展与网络扩容需求。需求分析在用户调查基础上，确定信息网络系统组网技术路线、组网模式、网络架构、冗余保护方式等。4. 0.4POL系统涉及的设备间、通信管道、与外部通信的信息接入通道等基础设施应纳入建筑与建筑群土建工程相应的同步建设范围。条文说明：3.0.4通信管道、与外部通信的信息接入通道作为基础设施，工程建设由电信业务经营者与建筑建设方共同承建。为了保障通信设施工程质量，由建筑建设方承担的通信设施工程建设部分，在工程建设前期应与土建工程统一规划、设计，在施工、验收阶段做到同步实施，以避免多次施工对建筑和用户造成的影响。5. 0.5POL系统与外部通信的信息接入，应满足多家电信业务经营者平等接入、用户可自由选择电信业务经营者的要求。条文说明：3.0.5国务院印发的“宽带中国”战略及实施方案中明确了宽带网络作为国家公共基础设施的法律地位;规范宽带市场竞争行为,保障公共服务区域的公平进入;将宽带网络建设纳入各地城乡规划、土地利用总体规划；加强宽带网络设施与城市其他通信管线、居住区、公共建筑等管线的协调等政策措施，加强战略引导和总体部署。6. 0.6PoL系统应选用符合国家有关技术暨认证要求的产品。条文说明：3.0.6在无源光局域网系统工程建设中不允许使用无产品合格证、出厂检验证明材料、质量文件或与设备要求不符的设备和材料。无源光局域网系统建议优先选用采用新技术，并获得国家相关认证的产品。4系统规划4.1 一般规定4.1.1 无源光局域网(POL)系统应根据不同应用场所和应用业务场景进行系统规划设计。4.1.2 POL系统规划设计应确定网络应用规划、系统组成与架构规划、网络管理与安全性策略、无线局域网络、网络互联、广域网接口、传输性能等。条文说明：4.1.2网络管理与安全性策略参见本标准第6章。4.1.3 POL系统架构规划应与用户的业务性质、网络带宽容量、用户规模、环境要求和投资概算等内容相适应，满足综合信息网络规划和业务发展需要，并宜适度超前。4.1.4 PoL系统应根据各类建筑物和其所在园区的用途以及用户的业务要求，确定POL系统支持的业务种类和网络带宽。条文说明：4.1.4无源光局域网系统承载语音、数据、图像及多媒体业务数据等基本传输业务，需要满足PON技术和以太网技术的相关标准和规范。无源光局域网(POL)系统可支撑的业务及相关带宽需求如下表2所示。表2PoL支撑的业务及相关带宽需求主要业务类型有线办公系统WLAN系统视频会议系统IP语音系统视频监控系统与IPTV其他系统(出入口控制、一卡通等)参考带宽值(bit/s)典型配置：均值：210M峰值：100M-100OM低密AP：3OOM1G;中密AP：1G2.5G;高密AP：5G-IOG单屏：2M三屏：6M200K1080P：2M5M4K：8M8K：33M典型配置IM4.1.5 PoL系统应根据终端用户数量、业务带宽需求确定系统的设备和端口数量，以及光分路器的分光比和部署位置。条文说明：4.1.5无源光局域网系统支持的终端设备数量应根据用户数量确定，在没有具体的信息点数量时，可根据应用场景和建筑物的功能定位分析实际工作区面积，并按照工作区面积测算终端设备的数量。工作区面积划分与终端设备数量测算依据参照综合布线系统工程设计规范GB50311条文说明5.1.2条。无源光局域网系统所采用的光分路器的分光比设计应根据信息设备业务的均值带宽需求，结合设计中选定的PON技术带宽和ONU设备的使用端口数，计算出光分路器所选用分光比参数，可按下列公式计算(注：带宽分配是统计复用的，即同一个PON口下所有用户一起用的时候分享带宽，如果只有一个用户使用的时候则可以独享带宽)：分光比=OLT的PoN端口带宽÷ONU用户端口数÷用户终端的均值带宽上述公式中，各个参数的含义如下：(1)分光比：按照2、4、8、16、32、64等数值进行选择，若计算结果位于2个数字中间，则向下取值，例如分光比计算结果为18,则向下取值16。(2) OLT的PoN端口带宽：根据所采用的PON技术确定端口带宽，如GPoN的下行可按2.5G计算：，上行可按1.25G计算；XGS-PON的上下行方向可按IoG计算。(3) ONU用户端口数：所采用的ONU实际使用的用户侧端口数量，并非ONU所有的物理端口数。例如采用的是4个GE端口的ONU,但在实际使用中只使用2个GE端口，则上述的参数取值为2。(4)用户终端的均值带宽：所支持的业务均值带宽。注：该均值带宽指的是最恶劣情况下的可保证最小带宽，峰值带宽都可以达到1G。除了按照上述的计算方法之外，也可根据ONU的均值带宽来计算，参考方式如下。分光比=OLT的PON端口带宽÷每个ONU的均值带宽。无源光局域网系统所采用光分路器的部署位置可根据具体场景部署。通常情况下光分路器放置于楼层弱电间；也可将光分路器放置于楼层弱电间外。4.1.6 POL系统应根据建筑物及所在园区的功能定位、平面布局和工作区终端配置数量确定敷设路由和敷设方式，选择光缆类型。4.1.7 PoL系统应根据用户规模、流量带宽需求采用GPoN、XGS-PoN、50GPoN技术或其组合，PON技术选择应满足当前及发展需求。条文说明：4.1.7POL系统应根据用户规模、流量带宽需求选择PoN技术。1根据流量特征选择PoN技术。不同的区域或场景对数据流量的带宽要求也不同，按照区域或场景(科室)可分为高流量区域，中等流量区域和普通流量区域。不同的区域可考虑选择不同的PON技术，高流量区域推荐采用XGS-PON技术，以支撑大流量的业务上传和下载；中等流量区域普通流量区域推荐采用GPON技术。在同一个项目中，GPON技术和XGS-PoN技术可在同一个网络中共存，XGS-PON技术和GPON技术通过不同的波长隔离，并可通过将不同的光波长耦合到同一根光纤上同时进行数据传输。2根据用户规模选择PoN技术可根据用户规模大小及对流量的诉求选择PON技术，大中型网络推荐采用XGS-PON技术，中小型网络推荐采用GPON技术。目前局域网络规模大小，没有统一的定义，可参照下表：表3局域网络规模网络规模大型网络中型网络小型网络微型网络信息点数>2000500-2000<500<1204.2网络应用规划4. 2.1PoL系统应用规划设计应适应其网络应用的需求，网络应用包括下列几种类型：1办公自动化系统；2公用互联网接入；3网络增值业务：对内、对外业务，互联网+等；4智能化设备网；5IPTV电视业务；6用户电话交换系统等。条文说明：4.2.1信息网络系统的设计首先应适应其网络应用的需求，不同使用功能的建筑其网络系统的应用特征各不相同，大致可分为一般办公建筑、重要办公建筑、商业性办公建筑、公共建筑、旅馆建筑、教育建筑等几大类，其网络应用的特征如下：1一般办公建筑指对数据安全无特殊要求的企事业单位办公楼和区级以下政府行政办公楼。其特征是用于处理一般办公事务和广域网连接。2重要办公建筑指需处理大量办公事务或业务流程，对数据安全性与网络运行稳定性有较高要求的企事业单位行政办公楼和区级及以上政府行政办公楼，如银行、档案、电信、电力、税务等系统或大型企业总部行政办公楼。其网络特征是大多要求分设内、外两个物理隔离的局域网，内网主要用于办公事务的处理与决策或企业机密业务流程处理，外网用于政策、法规的发布与查询或企业总部与外驻分部的广域网连接。3商业性办公建筑指出租或出售给多用户共同使用的办公建筑。其特征是局域网内部各工作组彼此之间无多大的数据流动，只提供网络高速主干通道，为商业团体局域网提供高性能的Internet的Web/E-mail服务和各种广域网连接应用。4公共建筑指医疗建筑、体育场馆、展览馆、大型商场、航站楼、客运站等。其网络应用的特征是服务对象有内部固定用户和外部流动用户两大类。内部固定用户的网络使用特征与重要办公建筑类似。外部用户的网络使用特征与商业性办公建筑类似，还具有用户的流动性和数据流的时段性。5旅馆建筑指三星级及以上的饭店、宾馆、招待所等建筑。其网络应用的特征是服务对象有内部固定用户和外部流动用户两大类。内部固定用户的网络使用特征与般办公建筑类似，主要用于饭店的计算机经营管理；外部用户的网络使用特征与商业性办公建筑类似,主要是用于Internet的Web和E-mail服务。6教育建筑的校园网络指覆盖大、中专院校、中小学等较大区域的计算机局域网。其网络应用的特征是子网多而分散，用户众多，主干和广域网数据流量大。4.2.2当用户有多种网络应用需求时,POL系统宜构建满足所有应用需求的共用网络平台，设置相应的服务器，并采取网络安全措施。条文说明：4.2.2在安全性或运行稳定性要求,般的网络中，构建适应多种应用需求的共用网络具有使用灵活、方便，便于网络管理，减少网络投资等优点。共用网络平台中内网、外网、智能化专网和电话网通过同一张PoN物理网络进行承载,内网和外网采用逻辑网络隔离，ONU提供传统的POTS语音接口，电话机采用传统的POTS话机，电话网根据用户使用要求可合并入内网或外网，通过PoN网络进行承载。系统架构图如图2所示。f中心机房图2多网融合组网架构图智能化专网和电话网可采用独立建网系统架构，系统架构图如图3所示。I 办公室J I办公或业务区JI办公或业务区J I 智能化设备末端 、， l Z ,-、图3内网、外网合一，智能化专网和电话网独立建网当安全防范系统具有对接到公共安全专网时，应单独组网。4.2.3POL系统可采取物理隔离或硬管道切片隔离措施隔离内外网，满足网络相关安全性要求，并应符合国家和地方相关要求。条文说明：4.2.3当内部网络数据有安全性要求时，内网和外网分别通过采用不同的PON物理网络进行承载，内网、外网、智能化专网之间采用物理隔离。电话网何采用单独一张网络进行承载，也可并入内网或外网中通过PoN网络进行承载。系统架构图如图4所示。（中心机房核心L-交磷L LOLTOLTOLT图4内网、外网、智能化专网物理隔离建网I OLT I4.3系统组成与架构规划4. 3.1PoL系统应由网络核心层（核心交换机、出口路由器、网络安全设备、服务器等）、光线路终端（OLT）、无源光分配网（ODN）、光网络单元（ONU）、网络管理系统和用户电话交换系统等组成。POL系统与入口设施、终端共同组成建筑物与建筑群的综合信息网络系统。系统组成如图4.3.1所示。一建筑物与建筑群M路l络ml理系组办公终年服务Ial-AC控制器入口设施IPTV模拟电话摄像机DDC其它IP电话Ii线终端-路Iill-器-图4.3.1无源光局域网系统组成图5. 3.2PoL布线系统由主干层光缆、配线子系统（用户光缆、配线电缆）和配线设备组成,其与入口线缆、工作区插座构成系统通信信道。系统组成如图图4.3.2所示。I.主干层光缜.I入口设施（进线间）.建筑群了系统丁Ir干线了系统.配线广系统Ll工作区缆线Ll外部网络ICDBDFDRDTOTE11u一一一-IBDIJFD_lXIL-1X1图4.3.2POL布线系统组成图1主干层光缆由建筑区子系统、建筑物干线子系统组成，采用单模光纤；2信息插座（To）可以经过水平线缆跨过信息箱（RD）连至FD；3建筑物配线设备（BD）之间、建筑物楼层配线设备（FD）之间可以设置主干光缆互通；4FD可以经过主干光缆连至建筑群配线设备（CD）；5设置了设备间的建筑物，设备间所在楼层的FD可以和设备间中的BD和CD及入口设施安装在同一场地。4.3.3PoL系统普通业务应用场景可采用TyPeB单归属保护的网络拓扑结构，物理构成如图4.3.3所示。(2:N)图4.3.3TypeB单归属保护物理构成图4.3.4POL系统重要场所业务应用场景宜采用TypeB双归属冗余保护的网络拓扑结构,物理构成如图4.3.4所示。(2:N)图4.3.4TypeB双归属保护物理构成图4.3.5PoL系统高可靠场所应用场景宜采用TyPeC双归属冗余保护的网络拓扑结构，物理构成如图4.4.4所示。(1：N)（1：N）光分路器图4.3.5TyPee双归属保护网络架构图4.3.6PoL系统中同时存在多种应用场景可靠性需求，应采用TyPeB与TyPeC双归属冗余保护的组合网络架构，物理构成如图4.3.6所示。一建筑物与建筑群网路一!P-PBX电信业务 经营者接口ODNPON入口设施路由器一IK务器 I- -A C控制器"I- ll络管理系-防火墙一图4.3.6多种应用场景冗余保护的组合网络架构条文说明：4334.3.6无源光局域网系统TyPeB单归属保护组网架构可实现对主干光缆和OLTPON端口的保护，单归属保护采用同一光分路器的2根上行光纤（主干光缆）接到同一台OLT设备的2个不同PON端口，2：N光分路器通过1芯光纤（用户光缆）连接ONU的1个PoN端口。TypeB双归属组网保护组网架构可实现对OLT设备、OLT的PON口、主干光纤均双路冗余的保护，同时实现OLT设备的双机热备保护。双归属保护采用同一光分路器的2根上行光纤（主干光缆）接到2台OLT的不同PoN端口，2：N光分路器通过1芯光纤（用户光缆）连接ONU的1个PON端口，物理构成如图4.3.2所示。TyPeC双归属组网保护组网架构可对OLT设备、OLT的PON口、ONU的PON口、主干光缆、光分路器和用户光缆均双路冗余的保护，同时实现OLT设备的双机热备保护。双归属保护采用2个1：N光分路器的主干光缆连接到2台OLT的PoN端口，每个光分路器通过独立的光纤路由（用户光缆）连接到ONU的2个PON端口，物理构成如图4.3.3所示。TyPeC也有单归属保护组网架构，其采用2个1：N光分路器的主干光缆连接到同一台OLT不同PoN端口，每个光分路器通过独立的光纤路由（用户光缆）连接到ONU的2个PON端口，物理构成如图5所示。TyPeC单归属保护组网可实现对用户光缆、主干光缆、1：N光分路器、OLTPoN端口和ONU端口的保护。（1：N）（1：N）光分路器图5TyPeC单归属保护组网图4.3.7POL系统采用冗余保护的网络拓扑结构时,OLT与核心交换机应采用2台设备热备,宜支持负荷分担。4.4 无线局域网络4. 4.1POL系统宜采用无线局域网络（WLAN）技术作为有线网络的补充与延伸，满足各类智能终端设备无线接入的需求。5. 4.2WLAN网络应满足接入高速度、转发
