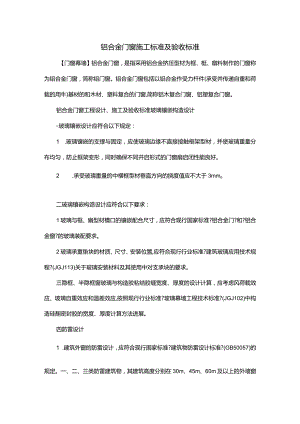

铝合金门窗施工规范与规范验收.docx

铝合金门窗施工标准及验收标准【门窗幕墙】铝合金门窗，是指采用铝合金挤压型材为框、梃、扇料制作的门窗称为铝合金门窗，简称铝门窗。铝合金门窗包括以铝合金作受力杆件(承受并传递自重和荷载的用牛)基材的和木材、塑料复合的门窗,简称铝木复合门窗、铝塑复合门窗。铝合金门窗工程设计、施工及验收标准玻璃镶嵌构造设计-玻璃镶嵌设计应符合以下规定：1 .玻璃镶嵌的支撑与固定，应使玻璃边缘不直接接触框架型材，并使玻璃重量分布均匀，防止框架变形，同时确保不同开启形式的门窗扇启闭性能良好。2 .承受玻璃重量的中横框型材垂直方向的挠度值应不大于3mmo二玻璃镶嵌构造设计应符合以下要求：1玻璃与框、扇型材槽口的镶嵌配合尺寸，应符合现行国家标准?铝合金门?和?铝合金窗?的玻璃装配要求。2玻璃承重垫块的材质、尺寸、安装位置,应符合现行行业标准?建筑玻璃应用技术规程?(JGJ113)关于玻璃安装材料及其使用中对支承块的要求。三隐框、半隐框窗玻璃与构造胶粘结胶缝宽度、厚度的设计计算，应考虑风荷载效应、玻璃自重效应和温差效应,按照现行行业标准?玻璃幕墙工程技术标准?(JGJ102)中构造硅酮密封胶的宽度、厚度计算方法进展。四防雷设计1 .建筑外窗的防雷设计，应符合现行国家标准?建筑物防雷设计标准?(GB50057)的规定。一、二、三类防雷建筑物，其建筑高度分别在30m、45m、60m及以上的外墙窗户，应采取防侧击和等电位保护措施，与建筑物防雷装置进展连接。2 .防雷构造设计应符合以下规定：Q)窗外框与洞口墙体连接固定用的连接件可作为防雷连接件使用，但要保证该连接件与窗框具有可靠的导电性连接。固定连接件与窗框采用卡槽连接时，那么应另外采用专门的防雷连接件与窗框进展可靠的螺钉或抑钉机械联接。(2)窗外框与防雷连接件连接处，应先将其非导电的外表处理层除去，再与防雷连接件连接。(3)防雷连接导体可采用热浸镀锌处理的直径不小于8mm圆钢或同等截面积扁钢，导体应与建筑物防雷装置和窗框防雷连接件进展可靠的焊接连接。4.其它安全性设计Q)开启门扇和固定门以及落地窗玻璃，必须符合现行行业标准?建筑玻璃应用技术规程?(JGJ113)中的人体冲击安全规定。在人流出入较多,可能产生拥挤和儿童集中的公共场所的门和落地窗，必须采用钢化玻璃或夹层玻璃等安全玻璃。(2)安装高度大于20m且其他地面人流较多的外墙窗户，应采用安全玻璃。(3)推拉窗用于外墙时，必须有防止窗扇在负风压下向室外脱落的装置。(4)高层建筑宜采用内开式窗或具有可靠防脱落限位装置的推拉式窗。(5)有防盗要求的建筑外门窗，可采用夹层玻璃和可靠的门窗锁具，推拉门窗扇应有防止从室夕M则拆卸的装置。(6)为防止儿童或室内其他人员从窗户跌落室外，或者公共建筑管理需要，窗的开启扇应采用带钥匙的窗锁、执手等锁闭器具，或者采用铝合金花格窗、花格网、防护栏杆等防护措施。(7)无室外阳台的外窗台距室内地面高度小于0.9m,必须采用安全玻璃并加设可靠的防护措施。窗台高度低于06m的凸窗，其计算高度应从窗台面开场计算。【门窗幕墙】5.门窗立面建筑设计Q)建筑外门窗立面尺寸，应根据天然采光设计要求的各类用房窗地面积比和建筑隔热节能要求的窗墙面积比等综合因素合理确定。(2)门窗的立面分格尺寸，应根据玻璃抗风压设计计算其最大许用面积、开启扇允许最大高宽尺寸，并考虑玻璃原片的成材率等综合确定。(3)门窗的立面开启构造形式伎口外平开、推拉、上悬、立转、内平开下悬等)和开启面积比例，应根据各类用房的使用特点，满足房间自然通风导引风路的要求，保证启闭、清洁、维修的方便性和安全性。(4)门窗洞口宽、高构造尺寸，应根据门窗尺寸和门窗框与洞口墙体之间的安装连接构造及缝隙尺寸设计确定。6 .湿法字装门窗时，应根据洞口墙体面层装饰材料厚度，具体确定门窗框与洞口墙体安装缝隙尺寸，一般可按下表采用：7 .干法安装门窗时，应根据洞口墙体面层装饰材料厚度，具体确定门窗洞口墙体砌筑时预埋附框的尺寸及深度;或洞口墙体后置附框的尺寸及其与洞口墙体的安装缝隙(一般可按510mm采用)。门窗框与洞口预埋附框和后置附框的安装缝隙尺寸一般可按24mm采用。安装施工1、一般规定(1)铝门窗的湿法安装施工,应在墙体基层抹灰湿作业后进展门窗框安装固定,待洞口墙体面层装饰湿作业全部完成后,最后进生门窗扇及玻璃的安装与密封。(2)铝门窗的干法安装施工,预埋附框应在墙体砌筑时埋入;后置附框应在墙体基层抹灰湿作业安装固定。待洞口墙体面层装饰湿作业全部完成后，最后进展门窗在附加框架上的安装与密封施工。(3)门窗洞口墙体砌筑的施工质量，应符合现行国家标准?砌体工程施工质量验收标准?(GB50203-2002)的规定，门窗洞口高、宽尺寸允许偏差为±5mm0(4)门窗洞口墙体抹灰及饰面板(砖)的施工质量，应符合现行国家标准?建筑装饰装修工程质量验收标准(GB50210-2001)?的规定，洞口墙体的立面垂直、外表平整度及阴阳角方正等允许偏差,以及洞口窗楣、窗台的流水坡度、滴水线或滴水槽等均应符合其相应的要求。2、施工准备Q)铝合金门窗的品种、规格、开启形式应符合设计要求，各种附件配套齐全，并具有产品出厂合格证书。(2)防腐、填缝、密封、保护、清洁材料等应符合设计要求和有关标准的规定。(3)门窗洞口尺寸应符合设计要求，有预埋件或预埋附框的门窗洞口，其预埋件的数量、位置、及埋设方法或预埋附框的施工质量应符合设计要求。如有影响门窗安装的问题应及时进展处理。（4）门窗的装配及外观质量，如有外表损伤、变形及松动等问题,应及时进展修理、校正等处理,合格后才能进展安装。【门窗幕墙】3、安装施工（1）门窗框湿法安装应符合以下规定：门窗框安装前应进展防腐处理，阳极氧化加电解着色和阳极氧化加有机着色外表处理的铝型材，必须涂刷环保的、与外框和墙体砂浆粘接效果好的防腐蚀保护层;而采用电泳涂漆、粉末喷涂和氟碳漆喷涂外表处理的铝型材，可不再涂刷防腐蚀涂料。2门窗框在洞口墙体就位，用木楔、垫块或其它器具调整定位并临时楔紧固定时,不得使门窗框型材变形和损坏。3门窗框与洞口墙体的连接固定应符合以下要求：1）连接件应采用Q235钢材,其厚度不小于1.5mm,宽度不小于20mm,在外框型材室内外两侧双向固定。固定点的数量与位置应根据铝门窗的尺寸、荷载、重量的大小和不同开启形式、着力点等情况合理布置。连接件距门窗边框四角的距离不大于20Omm,其余固定点的间距不超过400mm。2）门窗框与连接件的连接宜采用卡槽连接。如采用紧固件穿透门窗框型材固定连接件时，紧固件宜置于门窗框型材的室内外中心线上，且必须在固定点处采取密封防水措施。3）连接件与洞口混凝土墙基体可采用特种钢钉（水泥钉）、射钉、塑料胀锚螺栓、金属胀锚螺栓等紧固件连接固定；4）砌体墙基体应根据各类砌体材料的应用技术规程或要求确定适宜的连接固定方法，严禁用射钉固定门窗。4门窗框与洞口墙体安装绛隙的填塞，宜采用隔声、防潮、无腐蚀性的材料，如聚氨脂PU发泡填健料等。如采用水泥砂浆填塞，那么应采用防水砂浆，并且不能使门窗框胀突变形川缶时固定用的木楔、垫块等不得遗留在洞口绛隙内。严禁使用海明故防水砂浆。5门窗框与洞口墙体安装绛隙的密封应符合以下要求：1)门窗框与洞口墙体密封施工前，应先对待粘接外表进展清洁处理，门窗框型材外表的保护材料应除去,外表不应有油污、灰尘;墙体部位应干净平整。2)门窗框与洞口墙体密封,应符合密封材料的使用要求。门窗框室外侧外表与洞口墙体间留出密封槽，确保墙边防水密封胶胶缝的宽度和深度均不小于6mmo3)密封材料应采用与基材相容并且粘接性能良好的防水密封胶，密封胶施工应挤填密实，外表平整。(2)门窗框干法安装应符合以下规定：1预埋附框和后置附框在洞口墙基体上的预埋、安装应连接结实，防水密封措施可靠。后置附框在洞口墙基体上的安装施工,应按本标准第5.3.1条门窗框湿法安装规定执行。2门窗框与附框应连接结实，并采取可靠的防水密封处理措施。门窗框与附框的安装缝隙防水密封胶宽度不应小于6mm0(3)组合门窗拼梗框必须直接固定在洞口墙基体上。(4)五金附件的安装应保证各种配件和零件齐全，装配结实，使用灵活，安全可靠，到达应有的功能要求。(5)玻璃的安装应符合以下要求:1玻璃承重垫块的材质、尺寸、安装位置，应符合设计要求。2 镀膜玻璃的安装应使镀膜面的方向符合设计要求。3 玻璃安装就位时，应先去除镶嵌槽内的灰砂和杂物，疏通排水通道。4 密封胶条应与镶嵌槽的长度吻合，不应过长而凸起离缝，也不应过短而脱离槽角。5密封胶在施工前，应先清洁待粘接基材的粘接外表，确保粘接外表枯燥、无油污灰尘。密封胶施工应挤填密实，外表平整。密封胶与玻璃和门窗框、扇型材的粘接宽度不小于5mm。【门窗幕墙】4、产品保护(1)门窗运输时应妥善捆扎，楼与樟之间用非金属软质材料隔开垫好，吊运时选择牢靠平稳的着力点，防止门窗相互摩擦、挤压扭曲变形，损坏型材及附件。(20门窗进入施工现场后应在室内竖直摆放，产品和材料不能接触地面，底部用枕木垫起高于地面IOmm以上，严禁与酸、碱性材料一起存放，室内应整洁、枯燥、通风。门窗装入洞口墙体就位I缶时固定后，应检查四周边框和中间框架,是否用规定的保护胶纸和薄膜封贴包好,再进展门窗框与墙体安装缝隙的填嵌密封和洞口墙体外表装饰等施工，以防止水泥砂浆、灰水、喷涂材料等污损门窗外表。在室内外湿作业未完成前，不得破坏门窗外表保护材料。(4)进展焊接作业时，应采取有效措施，防止电焊火花损坏周围的铝门窗型材、玻璃、附件等材料。(5)制止人员踩踏门窗，不得在门窗框架上安放脚手架、悬挂重物，经常出入的门窗洞口，应及时用木板等材料将门窗框保护好，严禁擦碰铝门窗产品，防止门窗变形损坏。(6)铝门窗清洁时，保护胶纸要妥善剥离,注意不得戈IJ伤、刮花铝门窗外表，不得使用对铝型材、玻璃、配件有腐蚀性的清洁剂。5、安全技术措施(1)安全防护用品及措施应符合以下规定：1铝门窗安装人员进入施工现场必须正确佩戴安全巾帽，穿防滑的工作鞋。2高空室外安装铝门窗必须要有安全网、护身栏等防护设施，高处作业必须符合现行行业标准?建筑施工高处作业安全技术标准?(JGJ80),必须系好安全市O(2)施工机具的使用要符合以下规定：1焊接机械的使用要符合现行行业标准?施工现场临时用电安全技太标准?(JGJ46)中的有关规定,并注意电焊火花的防火安全。2电动螺丝刀、手电钻、冲击电钻、曲线锯等必须选用11类手持式电开工具，严格遵守现行国家标准?手持电开工具的管理、使用、检查和维修安全技术规程?(GB3787),每季度至少全面检查一次;现场使用要符合现行行业标准?施工现场临时用电安全技术标准?(JGJ46)中的有关规定,确保使用安全。3射钉枪的使用应符合以下规定：1)操作人员应经过培训，严格按规定程序操作，工作时应戴安全帽和防护眼镜，严禁枪口对人。2)射钉弹应按有关爆炸和不安全物品的规定进展搬运、贮存和使用,存放环境应整洁、枯燥、通风良好、温度不高于400C,不得碰撞、用火烘烤或高温加热射钉弹，哑弹不得随地乱丢。3)墙体必须稳固、坚实,并具承受射击冲力的刚度。(3)玻璃的搬运与安装应符合以下规定:1搬运玻璃前首先检查玻璃是否有裂纹，特别要注意暗裂，确认完好才搬运。2搬运玻璃时必须戴手套、穿长袖衫，玻璃要竖向，以防玻璃锐边割手或玻璃断裂伤人。3高处安装玻璃时应稳妥置放，其垂直下方不得有人。4风力五级以上难以控制玻璃时，应停顿搬运和安装玻璃。(4)门窗的清洁应符合以规定：使用对人体有害和易燃的清洁剂清洁门窗时室内要通风良好，严禁吸烟，周围不准有火种，沾有易燃清洁剂的棉纱布应收集在金属容器内及时处理。六、铝合金门窗验收标准-一般规定1.铝门窗工程验收应符合国家标准?建筑工程施工质量验收统一标准?(GB503002001)和?建筑装饰装修工程质量验收标准?(GB502102001),并按本章的具体规定执行。2、铝门窗隐蔽工程在隐蔽前应由施工单位通知监理单位(建设单位)进展验收,并应形成验收文件。3、铝门窗分项工程的各检验批及该分项工程的验收，均应由监理工程师(建设单位工程技术负责人)组织施工单位工程专业质量技术负责人等进展。4、铝门窗的工程验收，应在隐蔽工程验收和施工单位自检合格根基上进展。5、门窗工程验收时应检查以下文件和记录：Q)门窗工程的施工图、设计说明及其它设计文件；(2)门窗的抗风压性能、水密性能、气密性能复验报告;(3)铝型材、玻璃、密封材料及五金配件等材料的产品质量合格证书，性能检测报告，进场验收记录和复验报告；(4)隐蔽窗用的构造胶相容性试验合格报告；(5)门窗框与洞口墙体连接固定、防腐、缝隙填塞及密封处理、防雷连接等隐蔽工程工程验收记录；(6)门窗产品质量合格证书;7门窗安装施工自检记录。6、主控工程Q)铝门窗的品种类型、规格尺寸、产品性能、开启方向、安装位置、防腐处理及填嵌、密封处理应符合设计要求和有关标准的规定。检验方法：观察;尺量检查;检查产品质量合格证书、性能复验检测报告;检查隐蔽工程验收记录。(2)铝型材壁厚及外表处理、玻璃的品种、规格、颜色及附件质量应符合设计要求。检验方法：观察;仪器检查;检查进场验收记录、性能检测报告和复验检测报告；(3)门窗框和副框(附加外框)安装必须结实，预埋件及锚固件的数量、位置与框的连接方式必须符合设计要求。检验方法：手扳检查;检查隐蔽工程验收记录。(4)门窗扇必须安装结实，并应开关灵活，关闭严密。推拉门窗扇必须有防脱落装置。检验方法：观察;开启和关闭检查;手扳检查。(5)门窗配件的型号、规格、数量符合设计要求，安装结实，位置正确，功能满足使用要求。检验方法：观察;开启和关闭检查;手扳检查。铝合金门窗-一般工程【门窗幕墙】1.门窗外观外表应干净，无明显色差、划痕、擦伤及碰伤。密封胶外表平整光滑、厚度均匀。检验方法：观察。2、门窗扇启闭力应不大于80N。检验方法：用测力计检查。3、门窗框与墙体之间的安装缝隙应填嵌饱满,填塞材料和方法符合设计要求，并采用墙边防水密封胶密封。密封胶外表应光滑、顺直、无裂纹。检验方法：观察;轻敲门窗框检查;检查隐蔽工程验收记录。4、门窗框、扇镶嵌的密封胶条和密封毛条应装配完好，交角处连接平整可靠，不得脱槽。检验方法：观察;开启和关闭检查。5、有排水孔的门窗，排水孔应通畅，其尺寸、位置和数量应符合设计要求。大猫网分享
