企事业单位政府环保局智能化改造工程设计方案.docx

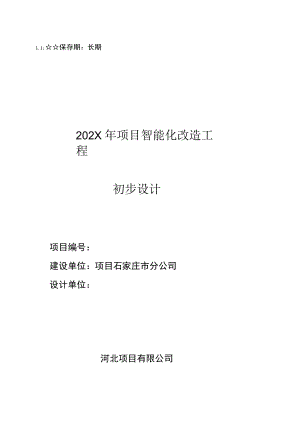

1.1:保存期：长期202X年项目智能化改造工程初步设计项目编号：建设单位：项目石家庄市分公司设计单位：河北项目有限公司三月202X年项目智能化改造工程设计说明院长：部门负责人：项目负责人：编制人员：1.1：保存期：长期1第二章项目概述42.1 项目背景42.2 项目范围42.3 总体目标4第三章总体设计63.1 设计原则63.2 设计依据及设计标准63.3 建设内容7第四章详细设计84.1 项目系统84.1.1 大屏解决方案84.1.2 一楼指挥中心示意图304.1.3 一楼门厅效果示意图304.1.4 四楼大厅效果示意图304.2 音频系统314.2.1 项目概述314.2.2 设计依据和目标314.2.3 方案设计374.2.4 系统功能介绍42第二章项目概述2项目背景随着项目信息化建设和应用的不断深化，现有人员办公环境、机房空间已经饱和，办公室坐席、供配套系统等基础运行支撑能力不足，无法承载现有及新增业务的运行，且现有运行环境保障也存在很大的安全隐患，为了更好地支撑应用安全稳定运行，拟将项目的办公配套和机房内运行的各类系统的设备搬迁至新的办公楼。为保证其顺利投入使用，还需对项目新的办公地点的进行智能化建设。2.2 项目范围本工程为202X年项目智能化改造工程，本次建设范围如下：本项目为项目办公配套系统、机房网络和设备搬迁工程，本次建设范围为新办公楼一楼指挥中心、一楼大厅入口、四楼会议室、机房建设和通信网络的智能化升级改造。一楼指挥中心：总面积约为120平，本次完成大屏幕及视频会议MCU、终端等影音设备，15个主席位，15个操作工位等区域的智能化建设。一楼大厅入口：一楼大厅作为单位的门面，大屏及信息化、智能化方面的建设必不可少。四楼会议室：总面积约为300平，本次完成大屏幕及视频会议MCU、终端等影音设备等区域的智能化建设。2.3 总体目标先进设计与技术本次设计选用先进、实用的技术和功能完善的智能化产品，一流的设备，在技术上适度超前，整个系统为企业单位实现高效办公。严格标准严格按照国家和地区的有关标准进行系统设计和设备配置，并根据系统总体结构的要求，将各子系统进行结构化和标准化，综合体现当今世界的先进技术。平台化建设各子系统应采用先进的，已使用过并成熟可靠的产品，同时具有实用性，充分发挥每一种设备的功能和作用。灵活应用满足业主当前要求的基础上，适应21世纪今后的发展，系统应具有开放性和兼容性，与未来扩展的设备具有良好互联性及互操作性。绿色化绿色新概念，设计采用无纸化办公概念，减少纸张的打印，响应国家绿色办公理念。第三章总体设计3.1 设计原则系统的建设将遵循智能化先进、功能齐全、性能稳定、节约成本的原则。力图使该系统成为真正符合呼叫中心实际应用的智慧运营平台，并综合考虑维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。3.2 设计依据及设计标准1 .智能建筑设计标准GB50314-20152 .智能建筑工程质量验收规范GB50339-20133 .建筑物电子信息系统防雷技术规范GB50343-20124 .公共建筑节能设计标准GB50189-20155 .电视和声音信号的电缆分配系统GB/T6510-19966 .安全防范视频监控联网系统信息传输、交换、控制应用规范SZDB/Z120-20147 .信息技术开放系统互连网络层安全协议GB/T17963-20008 .计算机信息系统安全(GA216.1-1999)9 .综合布线系统工程设计规范GB50311-201610 .综合布线系统工程验收规范GB50312-201611 .安全防范工程程序与要求(GA/T75T994)12 .安全防范系统雷电浪涌防护技术要求(GA/T670-2006)13 .其它有关的国家及地方现行规程、规范及行业标准；14 .数据中心设计规范GB50174-2017/GB50174-201715 .数据中心基础设施施工及验收规范GB50462-201516 .供配电系统设计规范GB50052-200917 .综合布线系统工程设计规范GB50311-201618 .综合布线系统工程验收规范GB50312-201619 .建设单位的具体要求和意见；20 .建设单位提供的各专业相关图纸；3.3建设内容本次智能化设计包括以几项内容项目：项目系统、分布式系统、音频系统。第四章详细设计4.1 项目系统4.1.1 大屏解决方案业务概述大屏幕显示系统在实时调度指挥、决策及信息反馈等方面都起到重要作用。大屏幕系统需要满足如下的需求： 无缝指挥中心系统具备多联线、多数字、超高分辨率GIS地图信息、多图标、高清视频等显示要求，在系统完整显示的情况下，各线路连接、超高分辨率G1.S地图、数值表述、图标显示、视频等不能出现错位、显示不全、信息错读、拼缝造成的视角分割感等情况。 7*24运行指挥调度中心系统是实时掌握单位设备（单位业务）运行情况、及时作出决策的重要保障支撑点，指挥中心系统无间断运行是确保生产（单位业务）安全有序可控，那显示系统必须有做到7*24小时的不间断运行能力。 灵活拼接具备屏体灵活拼接，最大程度上满足整面墙安装大屏（或最大程度自定义整屏尺寸），易于维护，符合国内和国际接口标准，采用模块结构设计。 画面还原性指挥调度中心系统具备指挥、调度、决策、会议、接待等用途，图像需要显示效果清晰，屏幕亮度高，显示均匀，色彩还原真实，图像失真小。 全方位视角整个大屏幕系统既要满足前排工作人员的视角，而且又要满足领导、决策者等的远近距离或不同角度观看的要求，并必须保障各个角度亮度、色彩表现一致;这样更直观、更有利同时得到超大量的信息，利于决策。 观看舒适工作人员长时间监视大屏系统时，系统必须考虑眼睛保护、辐射安全性等，同时对外接待时，画面亮度能适应多种应用场景。 色温可调指挥中心对电视台、公众有展示和宣传的职能，大屏系统的色温、屏闪烁问题必须符合多种应用场景。 使用寿命整个大屏系统（显示设备，控制设备）是专门为监控中心长时间连续工作而设计的，并充分考虑使用成本问题，那大屏系统必须采用具备长寿命的显示技术原理产品。 维护成本充分考虑设备维护成本、人力维护成本等后期问题，大屏系统应该采用维护便捷、成本小等设计。 楼层承重安全大屏显示系统因接触地面积小并集中、设备往上堆叠多的特点，对楼层的承重有非常大的压力，大屏系统必须采用先进的轻量化设计。 低噪音为确保业务的运维，指挥调度、监控中心需长时间的运行，那提供给工作人员（特别前排工作人员）舒适、愉快的低噪音使用环境可减少人为过错的产生。符合国际标准的显示显示系统能兼容各种设备的输入并显示，并保证画面的无压缩、不失真，那整屏或单屏分辨率都必须完成符合主流高清标准（16:9）信号源的显示，实现信号源到屏幕显示的点对应点的显示。 各种显示信号的接入能力具备多数量信号的显示能力，能够显示WindOWs、UNIX、SUNSo1.aris.1.inUX等主流操作系统的计算机图像信号，能够显示PA1.NTSCSECAM1080p1080i720p等各种视频信号，且信号窗口显示实时。统一显示和功能分区显示整个显示系统可作为统一显示平台，也可根据需要划分为多个分区显示，各分区独立控制。各系统图像只在本系统的显示分区内进行任意显示，从而保证各系统之间工作的独立性。分区根据显示需求，只需通过使用简单界面设置即可灵活改变分区的屏数，无需物理改变接线。整个显示系统可作为统一平台进行管理，如在全屏任意位置调用任意信号显示等。同时，各功能区可独立管理，如对所在区域进行开关机、在该区域内调用显示信号等。整体设计设计标准显示屏系统的各组成部分在设计、制造、运输及安装过程中，严格参照与之相关的各项国际标准、国家标准、行业标准，进行规范化设计和安装实施。具体主要如下：发光二极管(1.ED)显示屏通用规范计算机场地通用规范SJ/T11141-2017GB/T 2887-2011JGJ 16-2008配电系统电气装置安装工程施工及验收规范D1./T5759-2017发光二极管(1.ED)显示屏测试方法SJ/T11281-2007智能建筑设计标准GB/T50314-2015数据中心基础设施施工及验收规范GB50462-2015计算机场地安全要求数据中心设计规范建筑内部装修设计防火规范低压配电设计规范民用建筑电气设计规范火灾自动报警系统设计规范GB9361-2011GB50174-2017GB50222-2017GB50054-2011JGJ16-2008GB50116-2013综合布线系统工程设计规范GB50311-2016民用建筑电气设计规范钢结构工程施工质量验收规范GB50205-2001信息技术设备的安全GB4943.1-2011信息技术设备的无线点骚扰特性限值和测量方法GB9254-2008电磁兼容限值谐波电流发射限值GB17625.1-2012电子信息系统机房设计规范GB50174-2008电气装置安装工程接地装置施工及验收规范GB/T50169-2016钢结构设计规范GB50017-2017建筑设计防火规范GB500162014建筑物防雷设计规范GB50057-2010建筑电气工程施工质量验收规范GB50303-2015供配电系统设计规范GB50052-2009配电系统电气装置安装工程施工及验收规范D1./T5759-2017放电灯（荧光灯除外）安全要求GB19652-2005IEEE有关协议ITU-T.ITU-R的有关建议IEC、ISO的有关标准设计思路本系统具有先进实用、安全可靠，美观大方、可扩展、结构开放、维护简便等功能特点。1）系统的先进实用性本方案中，全部采用的全套产品，包含显示、多屏处理器、控制管理软件等，从而保证产品的高质量、高稳定性、高服务水平。使用目前最新的1.ED小间距显示技术，保障显示效果无缝、亮色高度一致性；采用自主研发的控制管理软件UCM,将发送卡控制软件、拼控软件、P1.C控制软件三个软件功能合成为一个软件。2）系统的安全可靠性系统充分满足国家有关标准、规范，并参照国际通用规范进行设计。系统在建设、运行、产品质量、售后服务及培训等方面保证安全、可靠、及时，整个系统（显示设备，控制设备）是专门为监控中心长时间连续工作而设计的，完全满足一周七天、一天24小时，连续运行的要求。并且支持采用多层冗余系统，再配以先进的散热系统和防尘系统,从而最大程度保证系统的稳定、安全、可靠。3）系统的灵活性符合国内和国际有关标准，采用模块结构，确保系统的兼容性和拼接灵活性，系统采用小型化无缝拼接箱体，拼接规模灵活。4）系统开放性大屏幕显示控制软件应具有人性化的设计,体现简单好用的原则，并且系统通讯协议向用户开放,使用户系统能更好与本系统融合。系统具有二次开发接口，满足用户维护软件、开发新的应用需求，利用此接口，大屏幕控制系统可向用户综合管理系统开放，完成用户指定的特殊功能需求。系统组成1.ED高清显示屏本方案将提供的大屏幕显示系统主要由以下几部分组成:(I)1.ED小间距P1.2mmUVP4000P多屏处理器系统(3)UCM控制软件(4)相关配套矩阵等辅助设备建设内容系统总介绍作为系统核心，将1.ED大屏幕任意尺寸进行小画面分割，与各类外设连接起来，则可以实现在各个画面内展示不同的内容。由此，通过PC控制电脑、手持无线设备，利用有线或者无线网络的方式向系统发送控制指令；通过串口(或网络)，将视频矩阵、RGB/VGA矩阵、显示单元等外设连接起来，控制端通过发送各类控制指令，从而实现在1.ED大屏幕的单屏、局部整屏、漫游、跨屏，全屏、开关机、矩阵切换等功能。（1）可以实现模拟视频、计算机信号、高清数字信号、网络计算机信号、网络视频信号的单屏、漫游、局部全屏、整屏拼接功能。（2）控制核心采用嵌入式设备，稳定安全，有效规避大屏幕操作过程中常见的Windows操作系统中毒以及系统崩溃引起的不可控问题。（3）联网情况下，可以多人同时操作大屏幕，还可实现多场景互联互通。（4）协议开放，大屏幕控制软件可以集成到安防平台软件，配合安防摇杆键盘更加方便。（5）支持WEB方式，SmartPSS,高清网络键盘（NKB3000）,IPAD等方式控制。系统显示模式模式一：实现整屏界面的显示：模式二：实现多信号的同时显示：模式三：实现中间大，两边小显示:模式四：实现多个监控信号的同步等分显示（适应屏幕大小）：模式五：实现多画面叠加显示:终端显示系统1.ED显示屏图片及规格参数名称参数值模组图片模组类型小间距模组点间距1.27mm封装方式SMD1010模组结构灯驱合一显示分辨率120×135模组尺寸(WXH)W152.48mm×H171.54mm箱体图纸及规格:箱体规格：规格名称单位参数值箱体模组组成(WXH)4×2像素密度dotm2620001箱体尺寸mmW609.92×H343.08×D68箱体分辨率(WXH)点480×270内弧0-3°防护等级IP60维护方式模组、电源、系统卡全部前维护箱体材质压铸铝箱平整度mm<0.15箱体重量kg/pane1.7单点亮度校正支持单点颜色校正支持白平衡亮度cdm*600色温K2000K到9500K可调水平视角度160垂直视角度160发光点中心距偏差5%亮度均匀性>98%色度均匀性±0.003Cx,Cy之内最大功耗Wm2670平均功耗Wm2223电源参数AC100-240V驱动方式恒流驱动换帧频率Hz50/60处理刷新率Hz1920灯寿命典型值Hrs50000工作温度范围-10oC-+40存储温度范围-20oC-+60oC工作湿度范围RH1080%RH无结霜存储湿度范围RH1085%RH无结霜箱体图纸及规格:riAGr 阳 IRn_一百UVP4000P多屏处理器系统1.ED图像处理器是一款专用于小点距1.ED屏的图像控制产品，区别于传统的图像处理设备，1.ED图像处理器结合小点距1.ED显示屏的特殊性，融合了先进了图像控制技术，解决了信号采集、同步处理、拼接显示等问题。设备支持分辨率自定义，解决了1.ED模块分辨率不规则、各厂家1.ED模组参数不同、图像显示处理要求高等诸多问题。1.ED图像处理器集超高分信号采集、多画面显示、实时同步处理及输出分辨率自定义等多种图像控制技术于一身，具有强大的功能，满足各种领域对小点距、超高分、实时同步控制等多种显示需求。技术特点纯硬件FPGA阵列、底板运算交换技术，上电即可工作、稳定性高、无病毒感染风险,启动时间V5S； 支持触摸、按键两种可选面板结构可选； 输出分辨率自定义，针对1.ED模块分辨率不规则的特点可任意设置分辨率输出，与1.ED屏分辨率完美匹配； 采用输出帧同步处理功能，内部统一时钟，确保输出的每路信号均同步输出； 支持出口调色功能，专业的W1.EDCo1.oR色彩优化处理技术，有效保证1.ED屏幕在播放白场及刺眼环境的场景时得到有效的平衡处理，保证图像显示颜色更柔和自然； 支持任意开窗，任意输出接口支持16路窗口显示画面，适川于各种数据显示环境； 所有显示窗口均可在屏幕上进行任意移动、缩放、多画面、切换、叠加、画中画等功能； 支持字符叠加显示，对入口信号进行字幕标注，可对叠加字符的字体、字号、颜色、位置等进行编辑； 支持输入输出板卡支持内嵌音频3.5mm接口，可与音频系统无缝对接，实现音频、视频多类信号的处理与交换，支持随路音频切换功能。 支持硬件回显功能，可对输入的信号进行可视化识别，通过显示器即可查看系统的当前显示状态； 支持软件回显功能，通过软件界面即可对当前屏幕上显示的画面进行查看，并可对接入的任意一路信号进行预监查看及全屏回显； 支持多用户控制管理功能，可通过软件划设操作权限，依据权限级别制定不同的操作功能，级别不同，所具有的操作权限也不同； 可根据大屏幕不同区域设定每个操作员操作区域，同时具有共同访问权限，一个区域可多个用户同时访问； 移动终可视化管理，基于Windows/Android/IOS等移动端可视化触控平台应用，支持窗口调整、切换、拖动及云台、音量、开关等智能中控应用： 支持C/S管理控制结构，基于TCP/IP网络以及串口的多用户实时操作，可实现对多种信号源定义、调度和管理； 支持多达128个场景模式； 支持多种控制方式，支持、红外遥控、中控、键盘、面板按键等多种控制功能；支持全年365天、7*24小时连续运行使用;系统结构技术说明自定义分辨率输出图像处理器为1.ED大屏的不规则拼接方式进行了充分设计考虑，可根据输出端的具体要求进行自定义分辨率和有效区域的设置，与1.ED发送卡的带载点数相适配，适应不同点距、不同标准的1.ED结构，有效的显示各种标准的图像。多组屏幕统一管控图像处理器能够实现8组图像的统一控制和管理功能，能够方便的对多组信号源进行采集，并将多组输出图像输出到不同的显示端，包括1.ED、1.CD屏等多种显示单元，方便系统的统一集中管理和控制，为多种系统的统一管控提供了可能性。48<30,4W更 tOM*OV*WWRGB颜色处理采用专业的W1.edco1.or色彩优化处理技术，有效保证1.ed屏幕在播放白场及刺眼环境的场景时得到有效的平衡，保证图像显示颜色更柔和，适应系统播放。多种可选接口图像处理器具有多种数据处理模块，支持多种输入输出接口类型，包括：Dua1.-1.inkDVIVGADVIHDMIAudioDPYpbprCVBSSDIIPHDBaseTFiber音频3.5mm,可轻松应对各种环境的接入需求。输出同步处理图像处理器是单时钟纯数字图像处理设备，所有的信号在系统主时钟的控制下进行同步处理，做到全同步显示，从根本上消除了信号不同步问题，在播放高速动态视频时，图像整齐、流畅、不存在图像撕裂现象。4KU1.traHD采集图像处理器具有DUa1.1.ink超高分输入板卡，单板支持2路超高分输入，每路可最大接入4K*4K的超高分信号，可应用于多种超高清输入的显示环境，满足多种GIS、GPS.SCADA,SIG等多种超高分数据点对点应用环境。强大的图像处理技术图像处理器具有强大的图像处理功能,支持图像任意组合拼接、开窗、移动、缩放、跨屏、叠加、复制、预监等多种显示功能应用，支持任意单个显示单元内开启多达16-32实时活动视窗，满足多种高端领域的应用。软件回显功能图像处理器支持软件回显功能，通过软件界面对接入的信号进行可视化管理,保证多个图像高帧率、高清晰显示，不影响观看效果，更便捷实用。移动可视化管理图像处理器支持移动端可视化管理，通过iPad、SUfaCe等移动设备对当前显示画面的内容进行查看，并可根据需求任意调用、切换、控制显示窗口的数量、摆放方式、显示位置等。多级别触控式管理，适用于多元化、综合性、可视化的应用场合。多用户管理图像处理器支持多用户管理，支持用户权限级别设置，级别不同，操作权限不同，支持多用户协同控制，根据权限不同划分不同的操作区域，适应各种单独管理及协调控制的使用环境。技术规格箱格机规机箱高度4U8U16U24U32U双体输入槽位49204080输出槽位48204080输入输出数量16/1636/3280/80160/160320/3201板卡信息输入板卡信号类型Dua1.-1.ink/DVI/VGA/DVI/HDMI/Audio/DP/Ypbpr/CVBS/SDIIPHDBaSeTFiberUSB音频3.5mm接口数量2/4/8路最大分辨率3840x216060Hz输出板卡信号类型VGADVIHDMIAudioDPCVBSSDIHDBaseTFiber频3.5mm接口数量2/4/8路最大分辨率3840x216060Hz处理技术FPGA实时处理技术收件参数面板结构触摸/按键面板可选板卡类型模块化热插拔结构电源配置N+1冗余结构背板信息背板信息可视化管理功能参数显示方式组合/开窗/叠加/缩放/跨屏等开窗数量单屏16窗分组功能单系统8分组音频功能支持音频信号接入EDID输入输出EDID编辑、加载解码兼容海康/大华/宇视等主流厂家预监回显软件/硬件预监回显用户管理多用户、多级别权限设置移动终端iPad可视化管理控制方式网络控制控制协议TCP/IP控制接口RJ45控制速率10M/100M自适应串口控制控制接口RS232,9针D型公接口波特率115200特殊方式面板触摸、红外、按键、串口、网络、遥控、中控、移动终端运行参数使用环境工作温度15-60摄氏度()工作湿度10-90%无冷凝(RH)电器特性输出电压100-240VzAC频率50-60HZ平均无故障时间>90000h控制管理软件(UCM)UCM(Uni1.uminContro1.Manager)软件是专门为小间距拼接显示屏系统及其拼接处理器系统开发、设计和生产的应用管理系统，其主要功能是帮助用户实现对拼接显示屏上的各类信号窗口的控制和管理以及对小间距显示屏系统的控制。UCM软件由拼接显示屏客户端(UCMC1.ient)和服务端(UCM服务)两部分共同组成。(DUCM客户端向用户提供操作界面。是用来配置和控制拼接处理器，1.ED发送卡等信息的桌面应用软件。(2)UCM服务端负责提供功能服务、业务逻辑处理和提供UCM服务协议等。这是一款面向服务设计，提供数据消息服务、第三方设备接口、服务器服务的平台框架的软件。同时具有灵活的用户体验设计，有对控制室所见设备管理控制能力。1.UCM的系统结构图I系统架构图服务架构采用目前常见的C/S服务架构，C/S架构软件（即客户机/服务器模式）分为客户机和服务器两层：第一层是在客户机系统上结合了表示与业务逻辑,第二层是通过网络结合了数据库服务器。简单的说就是第一层是用户表示层,第二层是数据库层。客户端和服务器直接相连，这两个组成部分都承担着重要的角色。UCM服务端即UCM服务集合，是UCM软件运行所依赖的基础环境，UCM服务由多个应用软件所提供的服务构成运行基础环境，环境中包含提供UCM软件正常运行所需的后台服务。目前，UCM服务端包括以下服务：（1） UCM主服务，负责接收来自客户端的消息并对拼接处理器进行控制。（2） 串口通讯服务，负责接收UCM主服务的消息然后发送相关指令到串口。（3） 事件中转服务，负责转发第三方的消息到UCM主服务。客户端包含一个或多个在用户的电脑上或移动手机、平板端运行的程序，客户端的程序通过socket和主服务通信。图1客户端的所有操作请求，先发送到主服务，然后主服务以消息的形式广播给各客户端，实现每一个客户端的操作一致性同步。图2UCM客户端主界面2 .运行环境控制电脑推荐配置：(1) 处理器：Inte1.酷睿i33.OGHz(2) 内存：4GDDR4RAM(3) 硬盘：500G容量(4)网卡：100/100OM网卡(5) 显示器：1920X1080分辨率(6)操作系统：win7SP1.旗舰版32位/64位、win1.专业版、Win1.o企业版3 .UCM的管理控制功能1) 显示屏管理：可管理多套不同分辨率，不同类型的多套小间距1.ED显示屏，设置显示屏名称信息。2) 拼接控制器管理：可管理多套不同类型的拼接处理器和视频处理器，设置处理器型号、IP地址或串口名称、端口号等；可实现拼控解码卡控制，实现对IP码流格式的摄像头开窗上屏显示；支持拼接控制器输入源图像预监。3) 信号输入源管理：可管理数量不限的信号输入源，设置输入源名称、输入源类型信息等，支持批量添加输入源。4) 显示场景管理及调看:可管理数量不限的的显示场景，设置场景名称、信号源窗口布局，可一键调看预先保存的场景。5) 场景轮巡：可管理数量不限的场景轮巡，编辑设置场景轮巡名称、场景执行顺序、切换时间间隔等，分组管理等，可控制启动/停止场景轮巡。6) 矩阵管理：可管理第三方矩阵设备，设置矩阵属性信息。新的矩阵类型支持免编程添加。7) 信号源开窗及关闭：通过软件，可在显示屏的任意位置，任意窗口大小开窗显示信号，支持信号窗口的置顶和置底控制。8) 运行状态监控：支持监控发送卡输入源连接状态、接收卡温度、电压，支持监控信息刷选，支持导出监控信息，支持监控告警邮件通知。9) 显示参数设置：支持设置并保存发送卡亮度、色温参数，发送卡分辨率设置。10) P1.C配电箱管理：可单台或多台级联控制P1.C配电箱，设置配电箱线路,控制1.ED显示屏一键整屏开关机,或指定线路开关部分1.ED显示屏，可设置定时开关机。11) 测视图显示：可控制显示纯色、灰阶、渐变、网格等大屏色彩、坏点的测试图。12)数据备份还原：支持UCM配置数据备份及一键还原。13)用户管理：支持用户管理，支持用户等级划分，支持设置功能模块的用户操作权限；支持多个客户端不同用户同时登录和管理的功能。14)视频平台对接：可对接主流视频监控平台，获取摄像头信息数据，切换解码矩阵视频信号。15）二次开发接口：通过提供的二次开发接口，第三方软件可实现对大屏窗口和显示场景的调用。16）中控协议接口：提供中控控制协议接口，中控设备厂商可通过该协议接口控制场景调用及关闭，以及控制发送卡、P1.C配电柜、拼接控制器等设备。多语言版本支持：支持英文国际版和简体中文版。应用场景4.2.2一楼指挥中心示意图结合现场实际情况，我们模拟出了一楼指挥中心的大屏效果图如下：注：大屏指挥中心尺寸：5120mm*2058mm,显示面积10.54平方米。该项目采用1.2超高清小间距大屏产品特点如下：1、黄金比例16:9,实现标准分辨率,点对点全高清显示；2、支持模组、电源、系统卡前维护，维护安装更方便快捷。3、高精度高防护，后防护等级高达IP60o4、支持HDM1、DV1.等多信号输入，支持多画面切割，16进16出,支持输出分辨率自定义功能，针对1.ED显示大屏的多种分辨率设计，可根据不同显示分辨率设定不同的输出分辨率。423楼门厅效果示意图注：大屏一楼入口左侧尺寸：5120mm*2058mm,显示面积10.54平方米。1、黄金比例16:9,实现标准分辨率,点对点全高清显示；2、支持模组、电源、系统卡前维护，维护安装更方便快捷。3、高精度高防护，后防护等级高达IP60。4、支持HDMI、DV1.等多信号输入，支持多画面切割，8进8出,支持输出分辨率自定义功能，针对1.ED显示大屏的多种分辨率设计，可根据不同显示分辨率设定不同的输出分辨率。423四楼大厅效果示意图注：大屏四楼会议室尺寸：1037Omm*240Imm,显示面积24.9平方米.1、黄金比例16:9,实现标准分辨率,点对点全高清显示；2、支持模组、电源、系统卡前维护，维护安装更方便快捷。3、高精度高防护，后防护等级高达IP60。4、支持HDMI、DV1.等多信号输入，支持多画面切割，16进16出,支持输出分辨率自定义功能，针对1.ED显示大屏的多种分辨率设计，可根据不同显示分辨率设定不同的输出分辨率。4.2苜频系统421项目概述4.2.1.1 项目概况该项目是石家庄项目会议系统，主要由以下一楼指挥中心、四楼会议室组成：一楼指挥中心面积112平，共1间，主要用于日常的指挥调度、会商洽谈。；四楼会议室面积是288平米，共1间，主要用于大型的会议。4.2.1.2 项目需求会议室建设项目建设，按照“需求牵引、瞄准前沿、确保可行、利于发展”的思路，建设一套集日常会议、多功能会议为一体的会议室，确保会议室设计理念先进、系统稳定、功能完善、指挥高效。各个会场的功能需求一览表:会议名称会议室数量数字会议系统业扩声系统中控系统矩阵系统一楼指挥中心1四楼会议室1422设计依据和目标4.2.2.1 设计依据方案设计标准系统设计的依据1）用户对项目的要求；2）有关本项目的材料（如招标文件要求）；3)建筑装修图纸；4)国际、国家、省、行业有关技术标准和规范；5)其他有关文件和资料。系统实施所涉及的技术标准和规范，产品标准和规范，工程标准和规范，验收标准和规范等必须符合国际、国家和省有关条例及规范，至少应包括：会议系统设计规范：电子会议系统工程设计规范(GB50799-2012)电子会议系统工程施工与质量验收规范(GB51043-2014)会议系统电及音频的性能要求(GBT15381-1994)会议电视系统工程设计规范(YD5032-2005)会议电视会场系统工程设计规范(GB50635-2010)数字会议系统设备符合IEC60914国际标准专业扩声设计规范：厅堂扩声系统设计规范(GB50371-2006)厅堂、体育场馆扩声系统设计规范(GB/T28049-2011)厅堂扩声系统设备互联的优选电气配接法(SS2U2-82)厅堂扩音系统的声学特性要求(JGGYJ125)扩声系统的声学特性指标与测量方法(WHo1.-93)厅堂扩声系统声学特性指标(GY125-86)厅堂扩声特性测量方法(GB/T4959-2011)室内混响时间测量规范(GB/T50076-2013)扩声系统工程施工规范(GB50949-2013)企业生产制造标准：中国强制性产品认证制度-3C认证环境管理体系认证证书TS014001质量管理体系认证证书-IS09001音频、视频及类似电子设备安全要求-GB8898-2001电子行业行为准则-EICC认证国际电子工业联接协会TPC认证音箱选型标准1、声学指标为了使设计的目标具有可“度量性”，以原广电部GYJ25-86厅堂扩声系统声学特性指标我们认为所确定的设计指标，应该为本厅扩声系统的设计将选用国家语言音乐兼用一级声学特性指标；会议室声场具有以下效果：音响设计标准一一会议类等级最大声压级传输频率特性传声增益稳定声场不均匀度系统噪声级级额定通带内98dB以125HZ4kHz的平均声压级为OdB,在此频带内允许范围：-6dB+4dB125HZ4kHz的平均值2-IOdBIKHz、4kHz时+8dBNR-20二级额定通带内95dB以125HZ4kHz的平均声压级为OdB,在此频带内允许范围：-6dB十4dB125HZ4kHz的平均值2-12dB1kHz、4kHz时W+IOdBNR-20早后期声能比(dB)500Hz2kHz内1/1倍频带分析的平均值2+3dB(可选择项)2031.563125250500Ik2k4k8k16k20k炭率(HZ)会议类一级传输频率特性范围足够的声压级随着现代录音技术的发展以及人们听觉鉴赏水平的提高，要求系统有足够动态余量，以适应不失真还原大动态的音频信号。设计所选用的扬声器功率大,灵敏度高，与之相匹配的功率放大器具有足够的功率储备。经计算完工后的会议室内的声压级应该完全可以达到国家一级厅堂的指标要求。良好的声场均匀度设计中所选的扬声器显然是根据观众区的具体位置和面积，组成“点”声源阵列，有效降低阵列的梳状滤波效应，所选用的扬声器都是恒指向扬声器，有利于语言清晰度的提高，观众区都处于扬声器的覆盖范围内，可以预见声场均匀度是良好的，而通过计算机的模拟运算结果也可证明这一点。平滑的传输频率特性系统中对每路扬声器都进行参量均衡的调整，使其在指向性控制范围内各频率声束宽度变化很小，没有过激点和陷波点，而且在扩声系统中，每路扬声器都连接有一台房间均衡器(在数字音视频处理系统中)，能提供足够的手段改善观众厅和荧幕区耦合空间声场对传输频率特性的影响，确保系统的传输频率特性平滑。良好的传声增益系统中的扬声器布置合理，观众区均在主扩声扬声器的覆盖范围，所选用的扬声器采用恒定指向号角，一6dB角外的声能衰减迅速；因此，系统的传声增益要达到设计目标是有保障的。系统适应性强，方便扩展通过对设备体系的分析,我们认为在设计过程中除对上述客观可测量指标进行重点考虑外，还可从使用的角度出发，放宽系统的适应性，除可以满足会议扩声要求外，它也可以满足多媒体音乐播放的要求，整个系统有效重放频率宽度为35Hz18kHz,系统的设备，都保留有足够的扩展空间。可靠性高、技术成熟系统在设计中，在扬声器的最大声压级、功放的功率储备、扬声器的保护、音频处理器的处理能力等环节引入冗余备份的设计理念，功放与扬声器单元的设计处于最佳匹配状态这种系统整体解决方案，除对音质高保真重放有利外，另一个重要的优势就是大大提高了设备的可靠性。2、声压计算
