陵水220kV黎安输变电新建工程环评报告.docx

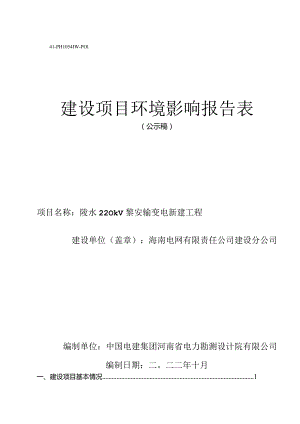

41-PH1054IW-POl建设项目环境影响报告表（公示稿）项目名称：陵水22OkV黎安输变电新建工程建设单位（盖章）：海南电网有限责任公司建设分公司编制单位：中国电建集团河南省电力勘测设计院有限公司编制日期：二。二二年十月一、建设项目基本情况1二、建设内容5三、生态环境现状、保护目标及评价标准17四、生态环境影响分析30五、主要生态环境保护措施40六、生态环境保护措施监督检查清单45七、结论48专题电磁环境影响专题评价一、建设项目基本情况建设项目名称陵水220kV黎安输变电新建工程项目代码2022-460000-44-03-000379建设单位联系人*联系方式*建设地点海南省陵水黎族自治县地理坐标*建设项目行业类别5561输变电工程ffl½(用海)(Itf)/长度(km)线路长度26.1km,总占地面积6319m2（永久用地2099h112,临时用地42200m2）建设性质5新建（迁建）口改建口扩建口技术改造建设项目申报情形口首次申报项目口不予批准后再次申报项目口超五年重新审核项目口重大变动重新报批项目项目备案部门项目备案文号2022-460000-44-03-000379总投资（万元）31531.76环保投资（万元）163环保投资占比（%）0.52施工工期24个月是否开工建设a否口是：专项评价设置情况电磁环境影响专项评价规划情况无规划环境影响评价情况无规划及规划环境影响评价符合性分析无其他符合性分析1、与“三线一单”的相符性分析（1）与生态保护红线的符合性分析本工程位于陵水黎族自治县境内，主要包括新建1座220千伏变电站，新建2回220kV输电线路，新建6回IIOkV输电线路，采用架空和地下电缆两种方式敷设。根据海南省人民政府(琼府(2016)90号)海南省人民政府关于划定海南省生态保护红线的通告及海南省“多规合一”信息综合管理平台(公众版)(2)与环境质量底线的相符性分析根据现状监测，本项目所有监测点位处工频电场强度和工频磁感应强度远小于工频电场强度4000Vm,工频磁感应强度100T的公众曝露控制限值，声环境噪声值均满足声环境质量标准(GB3096-2008)2类和4a类标准要求。本项目属于生态类项目，施工期对周围环境的影响主要为施工机械噪声和运输车辆交通噪声、施工作业及运输车辆引起的二次扬尘、施工引起的植被破坏及施工人员产生的生活垃圾及生活污水等；运行期对周围环境的影响主要为线路产生的工频电场、工频磁感应强度及噪声等。施工期通过落实各项防治措施后，可将本项目对大气、地表水及生态环境的影响降低到最低，本项目时间期不会对大气、地表水等环境要素产生污染。(3)与资源利用上线的相符性分析本工程主要消耗资源为土地占用，工程总占地面积约63191m2,其中，永久占地面积约20991m2,临时占地面积约4220Om2。输电线路采用地下电缆敷设和架空架设两种方式，其中地下电缆不新增永久占地，架空线路的杆塔可选择占地小的塔型，铁塔仅有四个塔脚占地，铁塔下方仍具备耕种功能，均符合资源利用上线的要求。(4)与生态环境准入清单的相符性根据中共海南省委办公厅、海南省人民政府办公厅印发关于海南省“三线一单生态环境分区管控的实施意见的通知(琼办发(2017)7号)，海南省共划定环境管控单元871个，分为优先保护单元、重点管控单元和般管控单元三类，实施分区管控。根据中共陵水黎族自治县委办公室陵水黎族自治县人民政府办公室关于印发陵水黎族自治县“三线一单”生态环境分区管控的实施方案的通知(陵委办(2021)17号)，全县共划分环境管控单元121个，分为优先保护单元、重点管控单元、一般管控单元三类。经查询海南省省级“三线一单”发布系统，本项目涉及陵水黎族自治县优先保护单元、重点管控单元和一般管控单元。本项目站址所在区域属于陵水黎族自治县重点管控单元，线路经过区域为陵水黎族自治县优先保护单元、重点管控单元和一般管控单元。本项目为电力供应行业，属于重点管控单元和一般管控单元允许建设的项目，项目所在区域电磁环境、声环境质量经现状监测，符合相应环境标准要求。施工期主要污染物为施工扬尘、施工废水、施工噪声采取相应污染防治措施后对环境质量影响较小。运行期不产生大气污染物，线路采用地下电缆敷设和架空架设，架空线路提高导线对地高度，环境风险防控措施可行，因此，木项目符合海南省及陵水黎族自治县关于“三线一单”生态环境分区管控的要求。2、他规划相符性分析2.1 与电网规划相符性分析根据海南电网有限责任公司关于陵水220kV黎安输变电新建工程可行性研究报告的批复（海南电网规划（2022）81号，详见附件2）,本工程属于海南电网公司2022年计划开工项目。拟建的220kV黎安变电站位于海南省陵水县黎安先行试验区，主要供电范围是陵水县东部区域，该区域目前主要由220kV文罗站供电，变电容量分别为（15O÷18O）MVA,2021年最大负载258MW,负载率78%,己重载。随着试验区负荷增长，文罗站现有主变容量将不能满足地区负荷发展要求，建设黎安站可以分担文罗站的供电压力，满足该片区负荷增长需要。另外，陵水县仅有1座220kV变电站，东南部地区电源点缺少，无法形成可靠供电。综上所述，结合海南电网"十四五''输电网规划，为了满足试验区负荷发展需求，缓解文罗站的供电压力，提高供电可靠性，建设陵水220kV黎安输变电新建工程是十分必要的。2.2 与陵水黎族自治县总体规划（空间类20152030）相符性分析（1）变电站根据项目变电站用地预审与选址意见书（见附件3）,项目占地总面积13491平方米（变电站围墙内占地面积9755平方米），经对照陵水黎族自治县总体规划（空间类2015-2030），13491平方米为IV级保护林地；土地利用现状（全国第二次土地调查）建设用地3604.67平方米、农用地9886.34平方米；土地利用现状（全国第三次土地调查）农用地13472.07平方米、建设用地18.94平方米。该项目位于陵水黎族自治县黎安片区控制性详细规划范围内，规划性质为供电用地。该项目不在限制用地项目目录（2012年本）和禁止用地项目目录（2012年本），符合国家供地政策和产业政策等相关要求。该项目在陵水黎族自治县总体规划（空间类2015-2030）中的Iv级保护林地需按程序办理林地占用审批手续后调整总体规划，在土地利用现状（全国第二、三次土地调查）中的农用地需依法办理农用地转用手续后方可建设。（2）线路根据陵水黎族自治县自然资源和规划局关于本项目线路路径方案的意见：一、根据你局提供陵水220千伏黎安输变电新建工程线路路径方案红线图，经核实陵水黎族自治县总体规划（空间类2015-2030）成果，涉及规划基本农田、规划一般耕地、规划林地，塔基建设应尽量避让基本农田、规划一般耕地、规划林地，无法避让的应按规定办理相关审批手续，涉及占用规划林地的应按规定办理使用林地占用审批手续。由于线路途经区域基本农田区域较密集，因此本项目路径不可避免需要穿越基本农11,经统计，穿越基木农田路径长度约12.8km,全部为架空线路，塔基63基（IIOkV共6基，220kV共57基），塔基永久占地约5670m2（单基铁塔占地不超过100平方米），塔基临时占地1830Om2。根据海南省人民政府关于支持产业项目发展规划和用地保障的意见（试行）（琼府（2019）13号）有关规定，鉴于铁塔基础占地面积不超过100平方米，可采取“只转不征”或“不转不征”的方式，按照土地现状用途管理，由项目用地单位与土地权利人依法签订土地使用合同，明确双方种植、养殖、养护与经营等土地使用关系。铁塔占用林地要办理占用林地手续，铁塔和廊道中的林木涉及规划林地的要办理林木采伐手续。”因此，本项目应按程序申请办理陵水黎族自治县总体规划（空间类2015-2030）调整且向林业部门申请办理林地征占用手续，同时根据基本农田保护条例办理相关手续。手续完成后，项目符合陵水黎族自治县总体规划（空间类2015-2030）。2.3与陵水黎族自治县土地利用总体规划相符性分析本项目属于基础设施建设项目，不属于禁止用地的项目类型，项目用地办理相关手续后，符合土地利用总体规划要求。二、建设内容2.1地理位置本项目站址位于陵水黎族自治县黎安镇港仔村，新建线路均位于陵水黎族自治县境内，项目地理位置见附图K2T工程概况本项目主要建设内容为：（1）变电工程新建22OkV黎安变电站，主变本期规模为2x180MVA,终期为3x180MVA；220kV出线间隔本期4个，终期10个；IlOkV出线间隔本期8个（实际出线6回，另外2个间隔作为电气备用），终期12个；并联电容器本期规模2x2x8MVar的，终期3x4x8MVar；本期安装2组8Mvar并联电抗器，终期安装3组8Mvar并联电抗器。主变户外布置。（2）线路工程220kV线路：将文罗藤桥II回线路接入黎安站，新建架空线路长20.5km,其中双回路20km,单回路0.5km。IIOkV线路：将安马东高岭线路兀接入黎安站，新建双回线路4.8km,其中架空线路1.5km,电缆线路3.3km。将南湾曲港、南湾文罗线路接入黎安站，新建双回线路长0.8km,其中至南湾侧终端塔线路长0.35km（双回电缆长0.3km,架空线路段长度0.05km）,至曲港及文罗侧终端塔线路长0.45km（双回电缆长0.4km,架空线路段长度0.05km）o2.3工程主要建设内容工程主要建设内容见表2.3-Io表2.31工程内容组成一览表工程名称陵水22OkV黎安输变电新建工程建设单位海南电网有限责任公司建设分公司设计单位中国电建集团贵州电力设计研究院有限公司建设地点海南省陵水黎族自治县工程性质新建工程组成变电站新建22OkV黎安变电站，主变本期规模为2x180MVA,终期为3x180MVA；220kV出线间隔本期4个，终期10个；IIokV出线间隔本期8个（实际出线6回，另外2个间隔作为电气备用），终期12个；并联电容器本期规模2×2×8Mvar的，终期3x4x8MVar；本期安装2组8Mvar并联电抗器，终期安装3组8Mvar并联电抗器。主变户外布置。公用工程建筑物及消防设施新建一幢户内3层配电装置楼和一幢1层220kV配电装置楼，新建1座540m3消防水池及泵房。供水设施自建深井取水。排水设施站区排水采用有组织自流排放，系统采用分流制。场地雨水经雨水口汇集后进入站区雨水管网，接入东北侧公路边的排水沟，生活污水通过1座4m3化粪池+一体化污水处理设施处理达标后，回用于站内绿化。进站道路进站道路由站址东北侧乡村道路引接，长度约35m,宽4.5m。环保工程噪声选用低噪声变压器、室内隔声、距离衰减。环境风险新建1座75m3事故油池。污水处理新建1座化粪池，1套一体化污水处理设施。固体废物废铅蓄电池和废变压器油交有相应资质的单位回收处置，不在站内暂存。输电线路(1)将文罗藤桥11回220kV线路接入黎安站，新建架空线路长20.5km,其中双回路20km,单回路0.5km；(2)将安马东高岭IIOkV线路接入黎安站，新建双回线路4.8km,其中架空线路1.5km,电缆线路3.3km；(3)将南湾曲港、南湾文罗IlokV线路兀接入黎安站，新建双回线路长0.8km,其中至南湾侧终端塔线路长0.35km(双回电缆长0.3km,架空线路段长度005km),至曲港及文罗侧终端塔线路长0.45km(双回电缆长0.4km,架空线路段长度0.05km)。导线型号220kV架空线路导线采用2xJILBlA-630/45铝包钢芯铝绞线，IlOkV架空线路导线采用IXJL/LB1A-300/40铝包钢芯铝绞线，11OkV电缆线路导线采用YJLW02-Z-64lIO-l×800mm2铜芯电力电缆。杆塔共83基沿线地形地貌100%平地工程总投资31531.76万元预计投产期2024年2.4变电工程2.4.1 建设规模新建220kV黎安变电站，站址位于海南省陵水黎族自治县黎安镇港仔村。站区总征地面积约1.3491hm2(其中围墙内用地0.9755hmL围墙外征地作为预留用地)。进站道路从变电站东北侧乡村道路引接。本期安装2台容量为180MVA的主变，采用户外布置；新建4个220kV出线间隔、8个IlOkV出线间隔和20个IOkV出线间隔；本期安装4组8Mvar的并联电容器，2组8Mvar并联电抗器。2.4.2 给排水拟建站址附近无自来水管网，站址用水采用自建深井取水。站区排水采用有组织自流排放，系统采用分流制.场地雨水经雨水口汇集后进入站区雨水管网，接入东北侧排水沟；污水通过化粪池+一体化污水处理设施处理达标后，回用于站区绿化不外排。2.4.3 事故油池变电站内变压器为了绝缘和冷却的需要，其外壳内充装有变压器油，在发生故隙或者检修时有可能引起变压器油泄漏，需建设事故油池进行收集。本期新建主变容量大小均为180MVA,主变含油量大小约为603体积约67m3,按照火力发电厂与变电站设计防火规范(GB50229-2019)要求，事故油池容积需满足单台变压器贮存最大油量的100%要求。主体设计单位在主变压器下方设有事故排油坑，事故发生时，油从油坑经排油管至事故油池。设计新建一个75m3的事故油池，事故废油经事故油池油水分离后，废油由有资质的单位回收处理。新建事故油池按照危险废物贮存污染控制标准（GB18597-2001）及修改单中相关要求进行防渗处理。2.4.4 固体废物（1）生活垃圾变电站运行期间固体废物主要为运维人员产生的少量生活垃圾。站内设有垃圾收集桶，生活垃圾集中收集后定期清运。<2）危险废物运行中产生的废旧蓄电池和废变压器油均属于危险废物，应由具有相应资质的单位回收处置。经调查，海南电网有限责任公司于2022年4月7日与海南腾先环保科技有限责任公司签订了废矿物油回收框架合同，废矿物油须交由该单位处理；于2020年9月25日与海口保时达物资再生利用有限公司签订了废铅蓄电池回收框架合同，废铅蓄电池须交由该单位处理。2.5线路工程2.5.1交叉跨越本工程输电线路主要交叉跨越情况见表2.5。表2.5-1工程重要交叉钻跨越情况一览表1、文罗变藤桥变II同220kV线路接入220kV黎安变工程被跨越物名称跨越次数线路主要交叉跨越情况IlOkV电力线3次东环高铁1次高速公路（共6车道）1次国道（共2车道）1次县道（共2车道）4次河流5次2、安马变东高岭变HOkV线路接入220kV黎安变工程线路主要交叉跨越情况文黎大道（电缆钻越）1次3、F田湾曲港与南湾文罗IlokV双回线能金兀接入22OkV黎安变工程线路主要交叉跨越情况/2.5.2导线选型根据可研报告，220kV架空线路导线采用2×JLLB1A-63O45铝包钢芯铝绞线，外径33.6mm；IIOkV架空线路导线采用IxJL/LBIA-300/40铝包钢芯铝绞线，外径23.9mm；HOkV电缆线路导线采用YJLWO2Z64/110lx800mm2铜芯电力电缆。1.1.3 杆塔、基础及导线对地距离（1）杆塔根据可研报告，本项目使用杆塔情况见表2.52。表252本工程杆塔型号一览表编号杆塔型号水平间距(m)垂直间距(m)基数文罗藤桥11回220kV线路接入黎安变线路工程12F2Wa-Zl-335.4/5.8/6.27.0522F2Wa-Zl-365.4/5.8/6.27.0532F2Wa-Z2-395.5/5.8/637.0642F2Wa-Z2-425.5/5.8/637.0652F2Wa-Z3-455.8/6.0/6.47.1462F2Wa-Z3-485.8/6.0/6.47.1472F2Wa-Z3-515.8/6.0/6.47.1282F2Wa-Jl-305.3/5.7/6.16.1492F2Wa-Jl-335.3/5.7/6.16.13102F2Wa-J2-335.7/6.1/6.56.13112F2Wa-J3-336.1/6.5/6.86.31122F2Wa-JD-337.0/7.4/7.86.31132F2Wa-J4-337.0/7.4/7.86.32142F2Wb-Zl-3054/5.8/6.27.010152F2Wb-Zl-335.4/5.8/6.27.06162F2Wb-Zl-365.4/5.8/6.27.04172F2Wb-Jl-305.3/5.7/6.16.13182F2Wb-Jl-335.3/5.7/6.16.12192F2Wb-J2-335.7/6.1/6.56.13202F2Wb-JD-337.0/7.4/7.86.32合计76安马东高岭IlOkV线路接入黎安变线路工程1lC2Wb-Z2-333.3/3.6/3.94.412lC2Wb-Z2-363.5/3.8/4.14.623lC2Wb-Jl-303.4/3.7/4.04.214lC2Wb-J4-303.5/3.8/4.14.23合计7南湾曲港、南湾文罗IIOkV线路接入黎安变线路工程无杆塔(2)基础根据可研报告，本项目铁塔采用直柱板式基础和灌注桩基础。(3)导线对地距离根据可研报告及咨询设计单位，本工程新建线路导线对地最小距离不小于22m,1.1.4 电缆线路敷设方式安马东高岭HOkV线路接入黎安变线路工程电缆路径分两段，第一段线路从220千伏黎安变向东北电缆出线后上终端塔，长度50m：第二段从电缆终端塔电缆下塔后利用拟建的综合管廊(利用管廊长度2.6km),到达110千伏安马变附近出廊，然后拉管(100m)过文黎大道后新建电缆沟550m至接点。双回电缆线路长度3.3km。南湾曲港与南湾文罗HOkV双回线路接入220kV黎安变工程新建电缆沟700m。本项目利用拟建的综合管廊2.6km,新建电缆沟1.3km,拉管施工0.1km,电缆沟为钢筋混凝土结构，其中电缆敷设于沟内一侧沟壁安装的复合电缆支架上，电缆沟钻越公路采用拉管施工工艺，其余采用开挖施工工艺，见图2-1。图2-1本项目电缆沟布置示意图1.1.5 线路拆迁根据可研报告及现场踏勘，本工程线路路径无拆迁工程。2.6 变电站平面布置拟建陵水220kV黎安输变电工程变电站站址位于海南省陵水黎族自治县黎安镇港仔村，场地地形平坦开阔，地势相对较高，地貌单一，场地现状为芒果树等。本站总征地面积1.349Ihm2,围墙内用地面积为0.9755hm20总平面及现场布置站区内主要生产建（构）筑物为一栋三层户内配电装置楼和一栋22OkVGIS配电楼，站区中部布置3台主变场地，东南侧为三层户内配电装置楼，西北侧为22OkVGIS配电楼。东侧布置消防泵房及水池；站内设回形道路，便于设备运输、安装、检修和消防车辆通行。变电站大门设在站区东北角，进站道路由此引接。进站道路由站址北侧乡村道路引接，长度约35m,宽4.5m。站界围墙采用装配式围墙，墙体高度2.3m。2.7 线路路径走向（1） 22OkV线路部分文罗变藤桥变II回220kV线路接入220kV黎安变工程：线路于竹喇水库西侧约Ikm处接点（#20塔）向南走线，于新市东侧跨越IIOkV文江线，于槟榔园北侧跨越东环高铁后线路转向东南走线，途径万福，于石关村西侧跨越G98海南环岛高速，继续走线途径孔明坡、朝美村，跨越35kV新才线，继续走线，途径三才镇南侧，跨越35kV陵新线，线路沿大港村、港演村、港仔村北侧走线至黎安污水处理厂南侧，至220kV黎安变推荐站址。架空线路长度20.5km。（2） IlOkV线路部分安马变东高岭变IlOkV线路接入220kV黎安变工程：线路从220kV黎安变向东北电缆出线后上终端塔，转向西北走线，绕过黎安污水处理厂后，双回架空线路走线1.5km至文黎大道旁，下塔进入拟建的综合管廊，利用其走线约2.6km,达IlOkV安马变附近出廊，拉管过文黎大道，之后新建电缆沟至接点，接点位于原出线电缆沟中。线路路径长度4.8km,其中双回架空线路长度约1.5km,双回电缆线路长度约3.3km。南湾曲港与南湾文罗IlOkV双回线路接入220kV黎安变工程：线路于220kV黎安站向东南方向电缆出线，之后分别沿东西新建电缆沟至拟冗接线预留的终端塔，2回电缆至南湾侧终端塔，线路路径长度0.8km,其中至南湾侧终端塔线路长0.35km（双回电缆长0.3km,架空线路段长度0.05km）,至曲港及文罗侧终端塔线路长0.45km（双回电缆长0.4km,架空线路段长度0.05km）o线路路径示意图如附图2所示。2.8施工布置2.8.1 变电站占地及土石方量本站总征地面积13491m?,围墙内用地面积为9755hm2,为永久占地，场地现状为四级林地，种植芒果、槟榔等。变电站施工在征地范围内进行，施工道路采用永临结合方式，利用进站道路作为施工道路，减少对征地范围外植被的破坏。施工临时营地设在变电站预留用地区域。场地采用平坡式设计，场地设计标高15.80m,初步估计本站站区总挖方33023m3,总填方412711?,余方28896m302.8.2 线路牵张场设置方案新建线路按设置4个牵张场考虑，牵张场临时用地面积按1200m2,本工程牵张场合计临时占地面积4800m2o由于现阶段无法确定牵张场的具体位置，因此评价建议施工过程中，在湎足工艺要求前提下减少牵张场的数量；拟设置的牵张场应尽量选择空地、荒地，尽量避开林地和农田，以减少植被破坏；施工时采用土工布等设施铺盖场地，以避免破坏和污染土壤。2.8.3 线路占地及土石方量（1）线路占地本项目共新建铁塔83基，塔基永久占地约7500m2,临时占地2420Om2。塔基施工需要临时施工场地，根据以往工程经验，IlOkV铁塔每基塔需临时施工场地约200m2,220kV铁塔每基塔需临时施工场地约300m2,因此，本项目83基铁塔（7基IlOkV,76基220kV）需占用临时施工场地约2420Om2。本工程电缆长度4km,其中利用拟建综合管廊长度2.6km,无需额外占地；电缆沟开挖施工长度1.3km,施工作业面宽度约IOm,需临时施工场地约13000m2；拉管施工长度0.1km,临时占地约20Om2。架空线路施工作业区布置在塔基四周，电缆施工作业区布置在电缆线路两侧，施工道路主要利用当地市政道路和机耕路。施工临时占地在施工结束后均恢复原地貌。（2） 土石方量本项目每基铁塔的挖方量约62m3,共83基铁塔，塔基区产生挖方量约5146m;电缆沟开挖施工断面约6m2,长度约1.3km,产生挖方量7800m3,拉管施工长度0.1km,挖方约300m3,电缆区挖方合计810Om3。本工程线路工程挖方合计13246m3,其中塔基区大部分挖方用于回填，余方大部分回填在塔基处和电缆线路上方，少部分余方运至指定地点堆放。剥离表土集中堆存于施工场地内，施工结束后，表土全部回覆用于绿化或恢复植被。2.8.4项目占地及土石方量汇总本项目占地及土石方量汇总情况见表2.81和表2.8-2。表2.8-1本项目占地面积一览表序号分区占地面积（m2）永久占地（m2）临时占地（m2）1变电站区1349113491O2塔基区317007500242003电缆区13200O132004牵张场4800O4800合计631912099142200表2.82本项目土石方平衡表序号分区挖方量（m3）填方量（nr5）余方量（m3）外购（m3）1变电站区33023412728896O2塔基区51464646500O3电缆区810015206580O合计462691029335976O2.9施工工艺（1）变电站施工变电站施工过程中拟采用机械施工与人工施工相结合的方法，统筹、合理、科学安排施工工序，避免重复施工和土方乱流。站内土石方工程与地基处理：土建工程地基处理方案包括场地平整、设备支架基础、建筑物基础、主变基础开挖回填碾压处理等。填土来源于基坑余土，用于基础回填和站区抬高站址标高，多余土方外运，填方区场地平整用推土机、压路机压实，对靠近围墙、围墙转角的填土，采用蛙式打夯机夯实。场地平整顺序：挖方区按设计标高进行开挖，开挖宜从上到下分层分段依次进行。场地平整时宜避开雨季施工，严禁大雨期进行回填施工，并应做好防雨及排水措施。站内混凝土工程：为了保证混凝土质量，工程开工以前，主动与气象部门联系，掌握近期气候情况，尽量避开大的异常天气，做好防雨措施。同时根据原材料供应情况进行混凝11士试配，根据不同的需要按设计要求提前做好实际施工配合比模拟实验，以便施工中使用符合设计强度要求、具有良好施工性能的高强、高性能混凝土。基础施工期，以先打桩、再开挖、后做基础为原则。站内电气施工：建筑物内的电气设备视土建部分进展情况灵活进入，但须以保证设备的安全为前提。另外，须与土建配合的项目可与土建同步进行。管沟、管线施工：采用机械和人工相结合的方式开挖沟槽，管道敷设顺序为：测量定线清除障碍物平整工作带管沟开挖管材运输、布管组装焊接下沟一回填竣工验收。施工扬尘、施工扬尘、施工扬尘、废水、噪废水、噪废水、噪声、固废声、固废声、固废图2-2施工期变电站施工工艺流程及产污环节示意图（2）架空线路施工架空线路工程施工主要有：施工准备、基础施工、组装铁塔、架线和附件安装等阶段。施工准备首先进行场地平整，将拟建铁塔一定范围内区域设为施工区域，并通过新建施工便道或利用现有道路运输物料。场地平整前剥离表土放在施工场地内，并进行覆盖。本工程所用混凝土采用商品混凝土,不在施工现场设置搅拌站。基础施工本工程土方采用机械开挖和人工挖土相结合方式，土质基坑采用明挖方式，基坑开挖前先进行测量定位、抄平放线，定出开挖范围。依据基础深度和规范要求放坡，采取垂直开挖的地段必要时设临时支护。挖出的土堆放在施工场地闲置区域。基坑开挖尽量保持坑壁成型完好，并做好临时堆土堆渣的防护，避免坑内积水以及影响周围环境和破坏植被，基础坑开挖好后应尽快浇筑混凝土。灌注桩基础施工采用钻机钻进成孔，成孔过程中为防止孔壁坍塌，利用钻削下来的粘性土与水混合的自造泥浆保护孔壁。扩壁泥浆与钻孔的土屑混合，边钻边排出，集中处理后，泥浆被重新灌入钻孔进行孔内补浆。当钻孔达到规定深度后，安放钢筋笼，在泥浆下灌注混凝土，浮在混凝土之上的泥浆被抽吸出来，最后就地整平。铁塔组立工程铁塔安装施工采用分解组塔的施工方法。在实际施工过程中，根据铁塔的形式、高度、重量以及施工场地、施工设备等施工现场情况，确定正装分解组塔。利用支立抱杆，吊装铁塔构件，抱杆通过牵引绳的连接拉动，随铁塔高度的增高而上升，各个构件顶端和底部支脚采用螺栓连接。架线和附件安装架线施工的主要流程：施工准备（包括通道清理）放线（地线架设采用一牵一张力放线，导线架设采用一牵四或一牵二张力放线）紧线一附件及金具安装。线路架线时采用张力放线和飞艇放线，避免架线时对通道走廊林草植被的砍伐。施工结束后应及时对牵张场及其他临时施工场地进行植被恢复。（3）电缆线路施工基槽开挖基槽开挖采用机械开挖人工修槽的方法。机械挖土应严格控制标高，防止超挖或扰动地基。在场地条件、地质条件允许的情况下，可采用放坡开挖的形式；若因为客观条件限制无法放坡开挖时，应在基槽开挖前及过程中根据相关规程、规范要求，设置基槽的围护或支护措施。开挖至设计埋深后应进行地基处理，保证地基的平整和夯实度。电缆沟施工基槽开挖完成后浇筑混凝土底板和墙体，并进行墙面粉刷和沟底找平和压光，然后进行覆盖浇水养护。拉管施工定向钻进拉管技术是利用定向钻机、导向钻头和导向仪等施工设备，按照设计的钻孔轨迹（一般近似弧形），采用定向钻进技术先施工一个近似水平的先导孔，待先导孔钻头在被穿越障碍物（河流、公路）的另一侧露出后，卸下导向钻头换上大直径的扩孔钻头和直径小于扩孔钻头的待铺管线，然后进行反向扩孔，然后将待铺设管线拉入钻孔。有时根据钻机的能力和待铺管线的直径大小可先专门进行一次或多次扩孔后再回拉管线，等全部的钻杆被拉回时，铺管工作同时完成。电缆敷设按照电缆敷设顺序或布置图逐根施放电缆。电缆敷设时应排列整齐，不能交叉。敷设完毕后加以固定，并装设标志牌。然后清除电缆沟内杂物，盖好盖板。土方回填电缆沟施工完成后进行土方回填。回填时应分层夯实。回填前，在电缆沟本体上部铺设防止外力破坏的警示带后再分层夯实（按实际要求压实度）回填至地面修复高度。施工结束后进行土地平整，并恢复地表植被。本项目施工期线路施工工艺流程及产污环节示意图见图2-3o线路接入条件接入条件一般接入条件一般电磁敏感目标2处0处生态敏感区不涉及不涉及工程投资及拆迁补偿站址需拆迁废弃围墙约81m；拆迁在建鱼塘1座(35mxl2mx6m)；拆迁还建同杆建设的IokV线路若干条；另外需对场地内的芒果及槟榔树青赔需要迁改2座坟墓，对站址内的芒果树进行青苗赔偿通过以上分析，两个站址周围环境敏感程度均较低，敏感目标数量差别不大。牛墩村站址进站道路改造工程量较大，施工条件一般，且由于港仔村站址更接近负荷中心，IlOkV、IOkV线路投资较牛墩村南投资节省多，可以兼顾规划中的HOkV黎安变电站的功能，设计推荐港仔村站址作为本工程的推荐站址。同时陵水黎族自治县自然资源和规划局同意按推荐方案实施，因此评价认为推荐方案作为本工程建设方案是合理的。2.12线路比选(1)文罗变藤桥变II回220kV线路接入220kV黎安变工程22OkV线路有1个路径比选方案，路径走向如下：线路于那德村南侧约0.6km处兀接点(#10塔)向南走线，之后跨越IlOkV文江线，220kV文牵I、II回，东环高铁，至J16线路转向东南走线，途径轿夫、占石，跨越IlOkV文万鹅、文万棠，曲港至文罗IIOkV拟建线路，G98高速，经过五星村南侧后，继续向东南走线至朝美村，跨越35kV新才线，继续走线，途径三才镇南侧，跨越35kV陵新线，线路沿大港村、港演村、港仔村北侧走线至黎安污水处理厂南侧，至220kV黎安变推荐站址。架空线路长度约20.5kmo方案比选见下表。表2121路径方案比选一览表项目推荐方案比选方案线路长度全线架空，其中双回路20km,单回路0.5km全线架空，其中双回路20km,单回路0.5km杆塔数量76基75基地形条件100%平地100%平地曲折系数1.21.2敏感目标19处21穿越生态敏感区不涉及不涉及占地类型林地约占35%,农田约占65%林地约占20%,农田约占80%重要交叉跨越IlOkV线路3次，35kV线路线路2次；高速1次，高铁1次，河流5次跨越220kV文牵I、H回1次；IlOkV线路线路3次；35kV线路线路2次；高速1次；高铁1次，河流5次压覆矿情况无陵水县陵水河错钛砂矿推荐方案和比选方案沿线经过区域现状地形地貌相似，两条线路长度相同，沿线敏感目标相当，推荐方案占用基本农田少于比选方案，敏感目标相差不大，从环保角度看，推荐方案对周围环境影响更小，因此，设计单位拟按推荐方案实施，同时陵水黎族自治县自然资源和规划局同意按推荐方案实施，因此评价同意推荐方案作为本工程建设方案。(2)安马变东高岭变IlOkV线路接入22OkV黎安变工程线路从220kV黎安变向东北电缆出线后上终端塔，转向东北走线，绕过黎安污水处理厂后，线路转向西走线，沿后港村与墓群中间走线，至文黎大道旁约50m变为两个单回路，平行其走线约l5km,至古正头村东侧，下塔采用电缆穿越文黎大道，达UokV安马变东南侧，拉管过文黎大道，之后新建电缆沟至冗接点，接点位于原出线电缆沟中。线路路径长度6.9km,其中双回架空线路长度约3.3km,单回架空线路长度约2.8km,双回电缆线路长度约0.8kmo沿线主要经济作物为槟榔、芒果。表2.122路径方案比选一览表项目推荐方案比选方案线路长度双回架空L5km、双回电缆3.3km双回架空3.3km、单回架空2.8km、双回电缆0.8km杆塔数量7基28基地形条件100%平地100%平地曲折系数1.231.77敏感目标1处1处穿越生态敏感区不穿越不穿越占地类型大部分为林地，少量基本农田一半林地，一半基本农田推荐方案和比选方案沿线经过区域现状地形地貌相似，推荐方案线路路径短，电缆占比大，对周边环境影响小，沿线敏感目标相当，从环保角度看，推荐方案对周围环境影响更小，因此，设计单位拟按推荐方案实施，同时陵水黎族自治县自然资源和规划局同意按推荐方案实施，因此评价同意推荐方案作为本工程建设方案。(3)南湾曲港与南湾文罗IIOkV双回线路兀接入220kV黎安变工程由于该线路路径较短，无比选方案。三、生态环境现状、保护目标及评价标准3.1 生态环境现状3.1.1 主体功能区划根据海南省主体功能区规划（2014年），本项目位于国家重点开发区域和国家级农产品主产区。本项目属于电网基础项目，项目的建设可为当地发展提供保障。3.1.2 生态功能区划根据海南省生态功能区划，本项目位于陵水沿海农业发展生态功能区和陵水保亭热带经济作物生态功能区。本项目属于电网基础项目，项目的建设可为当地发展提供保障。3.1.3生态环境现状2021年
