陵水县文罗镇污水收集管网工程环评报告.docx

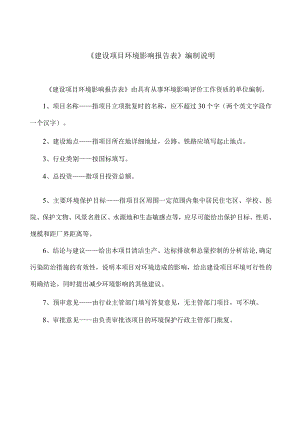

建设项目环境影响报告表编制说明建设项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。1、项目名称指项目立项批复时的名称，应不超过30个字（两个英文字段作一个汉字）。2、建设地点指项目所在地详细地址，公路、铁路应填写起止地点。3、行业类别按国标填写。4、总投资指项目投资总额。5、主要环境保护目标指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。6、结论与建议给出本项目清洁生产、达标排放和总量控制的分析结论,确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。7、预审意见由行业主管部门填写答复意见，无主管部门项目，可不填。8、审批意见由负责审批该项目的环境保护行政主管部门批复。建设项目基本情况项目名称陵水县文罗镇污水收集管网工程建设单位陵水黎族自治县生态环境局法人代表通讯地址海南省陵水黎族自治县生态环境局联系电话1121传真/邮政编码572499建设地点陵水黎族自治县文罗冬立项审批部门陵水黎族自治县发展和改革委员会批准文号/建设性质新建4改建口技改口行业及代码E4852管道工程建筑占地面积（平方米）/绿化面积（平方米）/总投资（万元）2651.10其中：环保投资（万元）117.72环保投资占总投资比例4.4%评价经费（万元）/预计投产日期2021年工程内容及规模1.项目建设的必要性文罗镇位于陵水县中部。该镇东南部与椰林、三才镇接壤，西部和隆广镇毗邻，北至陵水河。镇区内有一条县道（X664）为文罗镇镇区对外交通联系的主要道路，连接县城与隆广镇。另县道（X662）在镇区与县道（X664）相接往北通至群英乡。规划中的东线高速公路文罗互通出入口紧接文罗镇区，今后会对镇区产生较大影响。未来文罗镇区将规划建设成为服务全镇、辐射全县的农产品加工、交易、疏散中心；建材物流基地；打造陵水县滨海至腹地的二线旅游风情小镇。然而随着社会的发展，环境保护的地位日趋重要，水环境保护是环境保护中的重要组成部分，且项目区现状污水设施已严重制约了当地经济的发展，当地居民迫切要求改善污水排放现状。为了进一步改善陵水县水环境状况，全面提升全县水环境质量，促进陵水县经济、社会、环境和谐发展，文罗镇污水收集管网工程拟对陵水黎族自治县文罗镇的村镇污水整体治理工程。该项目的建设改善陵水县的水环境质量，实现水系生态功能的良性循环。本项目主要是建设陵水县文罗镇污水收集管网工程。该工程近期服务范围为现状文罗镇镇区（即规划文罗镇西部区域）的生活污水。文罗镇镇区污水工程服务面积为117.3Iha（不含道路与交通设施用地及绿地），本次工程远期服务范围与规划一致。污水处理规模经计算远期规模为2200m3d,规划污水镇区污水规模为4000m3d,本次工程建议文罗镇镇区的污水远期规模按计算规模确定为2200m3do本工程建设内容：近期（2020年）污水处理规模3OOm3d;远期（2030年）污水处理规模2200m3d.陵水县文罗镇污水收集管网工程管道总长度为24216米，（MO（X）混凝土污水检查井200座，6700塑料污水检查井8座，IO（X）混凝土沉泥井80座，500×500接户砖砌方井410座，In?玻璃钢化粪池410座，设备用房1间、污水提升泵站1座及其他配套工程等。根据中华人民共和国环境保护法、中华人民共和国环境影响评价法，本项目应进行环境影响评价工作，依据建设项目环境影响评价分类管理名录（2018年4月28日修正版），项目属于“四十九、交通运输业、管道运输业和仓储业，175、城镇管网及管廊建设（不含1.6兆帕及以下/的天然气管道）”中的城镇管网建设类别，应编制环境影响报告表。受陵水黎族自治县生态环境局委托，我单位在现场踏勘和分析的基础上，编制了陵水县文罗镇污水收集管网工程环境影响报告表。2.产业政策与规划的相符性分析2.1 产业政策相符性分析根据国家发展和改革委员会发布的产业结构调整指导目录（2019年本），本项目属于鼓励类“二十二、城镇基础设施，城镇供排水管网工程、管网排查、检测及修复与改造工程、非开挖施工与修复技术，供水管网听漏检漏设备、相关技术开发和设备生产”，该项目属于国家鼓励发展类项目，符合国家政策的要求。根据海南省促进产业发展指导目录（2008年本），该目录由鼓励、限制和淘汰三类目录组成，本项目属于鼓励类：五、基础设施中的（七）城镇基础设施“城镇供排水工程”,因此项目符合海南省产业政策。综上，本环评认为项目符合国家产业政策的要求。2.2 规划相符性分析（1）与陵水黎族自治县总体规划（空间类2015-2030）的相符性分析文罗镇污水收集管网工程项目是在原址进行改造，不涉及新增建设用地，项目建设前后土地权属保持不变。根据国土资源部关于进一步加强和改进建设项目用地预审工作的通知（国土资发（201274号）第八条“不涉及新增建设用地，在已批准的建设用地范围内进行改（扩）建的项目，报投资主管部门审批（核准）时，可以不进行用地预审。”目前，项目已经取得陵水黎族自治县自然资源和规划局的用地预审复函（见附件2）。项目位于文罗镇，根据陵水黎族自治县城市总体规划（20122030）规划，需建立完善的城市污水管网。新建区严格执行雨、污分流制；新建污水管道应沿规划路设置，并以排水线路短、埋深浅、管网密度均匀合理为原则；管道系统布置按照地形趋势和道路坡度，尽量采用重力流形式。尽量避免或减少穿越水系。本项目建设内容符合陵水黎族自治县城市总体规划（20122030）规划，经对照“多规合一对比图”（见附图2）,污水收集管网及污水提升泵站涉及占用城镇建设用地、乡村建设用地、IV级保护林地，部分管线在调整中，对于占用到IV级保护林地的，需到林业部门办理临时用地相关手续。基本符合多规合一的规划要求。（2）项目与海南省生态红线区域保护规划的相符性经查询海南省省级生态保护红线发布系统，本项目位于可开发区域，不在生态保护红线区域（见附图3）o项目均不涉及海南省及陵水县域生态保护红线，用地未处于I类或11类生态红线范围内。因此，本项目建设符合海南省生态保护红线管理规定。综上，本项目用地规划符合陵水黎族自治县总体规划（空间类2015-2030）规划要求，符合海南省生态红线区域保护规划O3.工程建设规模与内容本项目主要是建设陵水县文罗镇污水收集管网工程。该工程近期服务范围为现状文罗镇镇区（即规划文罗镇西部区域）的生活污水。远期服务范围为文罗镇整个规划镇区，其中规划建设用地面积为117.3Iha（不含道路与交通设施用地及绿地）。本工程建设内容：配套污水管网工程，管道总长度为28309米，其中16400米为预留出户污水管道（暂计）、污水压力管道长度为701米、改造化粪池410座（暂计）、污水提升泵站一座及配套工程。文罗镇镇区污水近期收集规模为3OOm3d,远期收集规模为2200m3d.陵水县文罗镇污水收集管网工程管道总长度为24216米，其中WJVC无机纤维增强复合双壁波纹管（DN400）732米，WJVC无机纤维增强复合双壁波纹管（DN300）6896米，WJVC无机纤维增强复合双壁波纹管（DN200）188米，出户管UPVC塑料管（DN200）8200米，化粪池接户管UPVC塑料管（DNllO）4100米，厨房接户管UPVC塑料管（DN75）4100米，6IO（M）混凝土污水检查井200座，700塑料污水检查井8座，1000混凝土沉泥井80座，破除及恢复碎路面3145平方米，破除及恢复人行道1634平方米。500X500接户砖砌方井410座，In?玻璃钢化粪池410座，拆除及恢复卫生间底板820平方米，设备用房1间、污水提升泵站1座及其他配套工程等。泵站供电电源引自就近市政公共变压器，泵站设有一柴油发电机作为备用电源。表1-1主要构（建）筑物工程量表序号名称规格单位数量备注A污水干管工程I复合双壁波纹管dn400m732环钢度8KN11f2复合双壁波纹管dn300m6896环钢度8KN11f3复合双壁波纹管dn200m188环钢度8KNfB出户管UPVC塑料管工程dn200m8200C接户管工程1化粪池接户UPVC塑料管dnllm41002厨房接户UPVC塑料管dn75m41003玻璃化粪池（1.0m3三格式）座410D路面破除及恢友1破除及恢复碎路面m,314512cm级配碎石+15CmC30砂路面，2人行道豉m,1634E一体化污水提升泵站工程1一体化提升泵站座1远期250m27d2压力管dn160m701PE(管)4.工程建设方案4.1 污水管网设计4.1.1 污水管网系统布局根据现状地形结合文罗镇区规划，本次工程污水管道沿现状道路及镇区空地布置，根据项目需要将镇区污水干管分为AL段共11条污水干管。(1)近期污水管网布置本次工程污水管网按远期污水量确定管径，近期污水量进行复核，污水管道主要布置在文罗镇现状已建道路上。部分管线经过无建筑物空地段可根据规划路网布置。文罗镇整体地势以文群线为界限，两边低中间高，本次工程污水管网布置根据文罗镇整体地势来敷设，其中镇区最高点位于文群线与陵田路交叉口处。由于陵田路以西片区地势较低无法自流至已建污水处理站，本次工程新建一体化污水提升泵站一座，近期规模为40m3/d、远期为8Od0该区域的污水主干管沿文群线敷设，支管沿各巷道敷设，完善出户工程，将该区域的住户的厨房和洗手间的排出的污水接入本次工程新建污水管道，经污水提升泵站提升后，去往文罗镇已建污水处理站，处理后达标排放。其余区域污水主干管沿文群线、陵田线以及镇区南侧渠道沿线道路敷设，同时根据现状路网将支路污水管道完善，并且完善出户工程，将该区域的住户的厨房和洗手间的排出的污水接入本次工程新建污水管道，最终排入文罗镇已建污水处理厂，处理后达标排放。本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系，严禁将大量雨水接入污水收集管网。(2)远期污水管网布置随着文罗镇的开发建设，待到达远期2030年，规划镇区中部、东部区域已开发建设，道路路网已建设完善，其污水管网管网可随路网建设逐步完善，同时可完善建设污水处理厂。西部区域(即现状文罗镇镇区)的污水管网为本次工程建设，污水管道基本沿现状镇区道路敷设，经过周边空地部分管道基本按规划道路走向布置，随着远期该区域路网建设完善，污水管线依然能满足周边地块开发需要。(3)污水管道布置方案根据现状地形结合文罗镇区规划，本次工程污水管道沿现状道路及镇区空地布置，根据项目需要将镇区污水干管分为AL段共11条污水干管，其中：A段污水管道位于文群线南侧居民房屋后方空地由东向西敷设，收集居民排入周边农田的污水，并转输新建污水提升泵站、上游污水管道及支管收集的污水，最终去往已建污水处理站，管径为dn300400；B段污水管道起点为陵田线某小区门口，从小区中间空地穿过沿学校后方空地由北向南敷设，再改为由西向东敷设，管道收集周边居民的污水，并转输陵田路待建污水管道及支管收集的污水，最终去往已建污水处理站，管径为dn300400；C段污水管道位于文群线南侧居民房屋后方空地由东向西敷设，收集居民排入周边农田的污水，并转输支管收集的污水，排入A段污水管道，经转输后最终去往已建污水处理站，管径为dn300;D段污水管道位于文群线北侧居民房屋后方空地由东向西敷设，收集居民排入周边农田的污水，并转输支管收集的污水，排入新建污水提升泵站，经转输后最终去往已建污水处理站，管径为dn300;F段污水管道位于文罗镇小学南侧道路由西向东敷设，收集居民污水，并转输支管收集的污水，排入G段污水管道，经转输后排入新建污水提升泵站，最终去往已建污水处理站，管径为dn300;G段污水管道位于文群线北侧居民房屋后方空地由东向西敷，收集居民排入周边农田的污水，并转输支管收集的污水，排入文群线已建污水管道，经转输后排入新建污水提升泵站，最终去往已建污水处理站，管径为dn300;H段污水管道位于文罗镇小学北侧空地由西向东敷设，收集居民排入周边农田的污水,并转输支管收集的污水，排入已建污水提升泵站，最终去往已建污水处理站，管径为dn300;I段污水管道位于陵田路东侧空地由南向北敷设，收集居民排入周边农田的污水，并转输支管收集的污水，排入文群线待建污水管道，经转输后排入已建污水提升泵站，最终去往已建污水处理站，管径为dn300;J段污水管道位于陵田路东侧居民区空地由南向北敷设，收集居民的污水，并转输支管收集的污水，排入文群线待建污水管道，经转输后排入已建污水提升泵站，最终去往已建污水处理站，管径为dn300;K段污水管道位于文罗镇农贸市场周边道路敷设，收集周边居民的污水，并转输支管收集的污水，排入文群线待建污水管道，经转输后排入新建污水提升泵站，最终去往已建污水处理站，管径为dn300;1.段污水管道位于文群线南侧居民房屋后方空地由东向西敷设，收集居民的污水，并转输支管收集的污水，排入新建污水提升泵站，经转输后最终去往已建污水处理站，管径为dn30004.1.2 管材在管道工程中，管材所占的投资比例很大，合理选用管道材料是节省工程投资，确保管道安全使用的重要环节。选择排水管材的基本原则是：能满足要求的内压和外荷教，使用性能可靠，维修工作量少，施工方便，使用年限长，造价低。根据本排水工程的特点，结合当地其他排水工程的使用情况，管材从经济、节能、施工方便和使用效果方面进行如下比较：表1-2管材优缺点比较管材性能无机纤维增强复合双壁波纹管钢筋混凝土管优点1、连接密封性好；2、对基础处理要求低，管道可弯曲性良好，重量轻，施工方便；3、使用寿命长；4、安全性高，维修费用低。1、造价较低。缺点1>造价较高。1、耐腐蚀性差。2、对基础处理要求高，管道可弯曲性较差，重量较大，施工复杂；3、使用寿命短；4、安全性低，管材维修需要彻底进行更换。结合工程实际，所选污水管道必须具有以下几个特性：I、抗腐蚀能力强；II、抗不均匀沉降性能好；in、管道接口抗渗性较好；IV、性价比高；V、施工维护管理方便。结合海南管材市场供应情况，从节约工程投资的角度出发本工程污水管管径选择推荐如下：污水重力管道采用无机纤维增强复合双壁波纹管(环钢度)>12.5KNm2),橡胶圈承插接口。4.1.3 管道施工管道整体埋深不大，拟采取开槽施工。开槽法是排水管道施工最常用的方法之一。它的工作程序是在管线位置上开挖沟槽，然后进行管基础制做、下管、稳管、接口、闭水试验、质量检查与验收等工序。沟槽开挖可采用人工或机械开挖，所挖出的土暂时堆放在沟边以回填，余土再外运处置。沟槽断面采用圆形断面形式。(1)管道基础及地基处理技术措施根据本工程地质勘查资料和道路基础设计资料显示，污水管道基础坐落在第中砂层和第砂质粘性土层上，承载力均2120Kpa,无需特殊处理，污水管道采用20Cm砂垫层基础，做法详见国标06MS201254、56、57。(2)沟槽开挖沟槽开挖施工方法采用开槽施工，管道沟槽开挖按给水排水管道工程施工及验收规范(GB50268-2008)4.3条执行，地基承载力不小于100KPa,其余若遇不良地基另行处理。由于该本项目沿线有密集建筑物由于污水管道埋深较深，建议槽深在2.5米以内的采用木麻黄桩支护及挡板等进行支护；槽深2.54.0米的沟槽，建议采用槽钢桩支护形式；槽深超过4.0米采用拉森钢板桩支护，以确保开挖沟槽时安全进行管道施工。在开挖时一定要注意沟槽内地下水和地表水的降水，必要时加设止水帷幕，保证干槽施工。（3）沟槽回填：管道胸腔至管顶以上50Cm采用中粗河砂回填，其余部分根据道路回填要求进行。其中回填砂的相对密度要求大于等于0.7,如果管顶距路基层不足50cm,则按照路基回填要求回填。其他未及说明部分依据给水排水管道工程施工及验收规范（G50268-2008）执行。（4）地下水弱腐蚀性处理根据本工程地质勘察报告结论，场地土对混凝土结构及混凝土结构中的钢筋均具微腐蚀性。故本工程对所有碎构筑物均要求采用具有防腐性的火山灰硅酸盐水泥（包括钢碎管材）。（5）施工排水沟槽开挖过程中如遇地下水渗入，须进行施工排水，以免对管道基础不利。本项目施工排水方法采用：轻型井点降水。管道施工时沿沟槽四周或一侧每隔一定间距布设井点管,将直径较细的井管沉入深于基底的含水层内，井管上部与总管连接，通过总管利用抽水设备将地下水从井管内不断抽出，使原有地下水位降低到基底以下。（6）不均匀沉降处理在地基松软或不均匀沉降地段，检查井与管渠接口处常发生断裂。需做好检查井与管渠的地基和基础处理，防止两者产生不均匀沉降；在检查井与管渠接口处，采用柔性连接,消除地基不均匀沉降的影响。（7）抗震设防类别根据中国地震动参数区划图（GB18306-2001）及室外给水排水和燃气热力工程抗震设计规范（GB50032-2003）附录A划分，本场地抗震设防烈度为8度，设计基本地震加速度值0.2g,设计地震分组为第一组。按建筑工程抗震设防分类标准（GB50223-2008）,拟建管线抗震设防类别为标准设防类（丙类）（8）管道闭水试验污水管道铺设完毕经检验合格后，采用闭水检验法检验管道的密闭性。以相邻两检查井的管道为一分段，向管道内充水，并保持上游管顶以上2m水头的压力，外观检测不得有漏水现象，管道24h的渗水量不大于计算允许渗水量，具体详见GB50268-2008给水排水管道工程施工及验收规范。4.1.4 附属构筑物（1）检查井为便于排水管道的定期检查和清通，必须设置检查井。检查井通常设在管道交汇、转弯、管道尺寸改变或坡度改变、跌水等处，以及相隔一定距离的直线管段上。直线管段设置间距按室外排水设计规范（GB50014-2006）（2016年版）执行。井体尺寸根据管径不同按国标02S515图集选用，在农田中的检查井盖采用防盗井盖。井盖采用铸铁材料。直线管段检查井的最大间距根据室外排水设计规范（GB50014-2006）（2014年版）中的4.2.2的规定取值。检查井在直线管段的最大间距应根据疏通方法等具体情况确定，一般宜按下表的规定取值。表1-3污水检查井最大间距管径或暗渠净高（mm）污水管道最大间距（m）800100080500-70060200-40040污水管道检查井应保证其密实性，防止污水外渗和地下水入渗。井口、井筒和井室尺寸应便于养护和检修，爬梯和脚窝的尺寸、位置应便于检修和上下安全。检修室高度在管道埋深许可时宜为1.8m,污水检查井由流槽顶算起。检查井井底宜设流槽。污水检查井流槽顶可与。85倍大管管径处相平，流槽顶部宽度宜满足检修要求。在管道转弯处，检查井内流槽中心线的弯曲半径应按转角大小和管径大小确定，但不宜小于大管管径。此外，检查井设防坠网。污水管道检查井型式：圆形混凝土污水检查井，详见国标06MS2013.（2）跌水井当检查井内衔接的上下游管道的管底标高跌落差大于1米时，为削减水流速度，以便防止冲刷，应设置跌水井。常用的跌水井有两种型式：竖管式和溢流堰式；前者适用于直径小于等于400mm的管道，后者适用于400mm以上的管道。（3）溢流井溢流井是截留干管上最重要的构筑物，最简单的溢流井是在井中设置截留槽，槽顶与截留干管的管顶相平，也可采用溢流堰式或跳跃堰式的溢流井。污水干管、出户管设计布置1.设计标准与主要参数（1）最小管径和最小设计坡度：根据室外排水设计规范（GB50014-2006）（2016年版）对排水管渠的规定，排水管道的最小管径和最小设计坡度宜按下表取值。表L4最小管径和最小设计坡度管别位置最小管径（mm）最小设计坡度污水管道接户管建筑物周围2000.004支管组团内道路下3000.004干管小区道路、市政道路下3000.003（2）最小覆土厚度：机动车道下不宜小于0.7m,在绿化带下或庭院内不小于0.4m。（根据街坊管道埋深复核）。（3）管道连接：橡胶密封圈承插连接。2.干管设计根据前期对文罗镇镇区现场考察，由于文罗镇镇区地势西北高，东南低。整体地势比较平坦，污水可自流进入污水处理站。污水管道采用曼宁公式进行水力计算：V=七成3,sl2TlQ=AVG式中：k是转换常数，国际单位制中值为1；n粗糙系数，即曼宁系数，管渠壁面粗糙情况对水流影响。Rh水力半径（m）；S水力坡降；Q流量（m'/s）;A水流有效断面面积（?）；管道粗糙系数:n=0.014（钢碎管）、n=0.010（UPVCW）；设计充满度、管坡、流速及变化系数等均按室外排水设计规范的要求确定。3 .出户管设计为了使增加项目区污水收集率，根据本工程污水干管设计情况，本工程为各住户设计污水出户管。污水出户管主要敷设于居民区内，收集各住户的生活污水。选用UPVC排水管，管径为200mm。最小设计坡度取0.004,最小埋深取0.60.7m°污水出户管从居民住户出来后，接污水干管，衔接方式为设一污水检查井。根据文罗镇镇区地形地势及城镇路网规划，污水主干管主要沿镇区道路布置，收集纳污范围内的污水输送至污水处理站处理，达标后排放。二级干管沿城镇干道布置，收集污水后接入主干管。污水管径为d300500mm04 .1.6分期建设根据实际需要，拟将文罗镇镇区管网分为两个阶段实施，计划如下：近期（至2023年）实施内容：新建文罗镇镇区污水收集管网按现状道路敷设（管径d200-d400）共计7816m,d200的污水出户管共计8200m,dll的化粪池接户管4100m,d75厨房接户管4100m。远期污水管网待文罗镇开发建设至东部及中部片区再进行建设完善。4.2污水提升泵站4.2.1 污水提升泵站选址为减少管道埋深，减少工程造价，本次工程设置污水提升泵站一座，远期规模为250m3do在遵循上述原则的前提下，泵站选址位于文罗镇东南侧旁边的一块空地上，该地块场地较为平整，且污水管道敷设至此处时埋深为2.0m,选址位于此处，同时避免污水管道过排水沟，增加施工难度。泵站周围为草地及道路，地质稳定，排水，供电及交通均方便，具备建设条件。4.2.2 泵站规模泵站位于文罗镇东南侧旁边的一块空地上,设计服务范围为文群线与陵田路东侧地块,服务面积为Ioha,近期水收集量为120m3d,远期污水收集量为250m3d0因此，泵站规模取，250m3do423污水提升泵站工程内容本工程泵站采用一体化泵站，提升泵站最大秒流量为3.2Ls,提升扬程为10m,泵站筒体由厂家选型预制，筒体材料为玻璃钢，泵体净空直径D=2m,深H=3.3m,泵站占地面积约75m2o施工环节对比：传统提升泵站的自身重量非常大，因此它在安装时就需要生产供应商和土建方进行协调，给安装预留出较大的空间，这无疑给延长了泵站的安装周期;另外因为混凝土泵站的重量过重，还导致运输非常的困难，加上它为钢碎结构，泵站底板、池壁、顶板需要分步施工，仅浇注和养护仅需要3个月工期。玻璃钢一体化预制泵站的集成度高,所采用的材质重量轻，不仅减轻了运输的压力，同时在制作环节上，只要完成基坑开挖、预制好泵站底板，施工量小且施工周期短，一般一个月内即可完成安装。控制系统对比：传统的混凝土泵站需建专门的控制室，也需要专人进行管理，增加了后期的管理成本;玻璃钢一体化预制泵站采用的是智能管理系统，可以自动对泵站的工作状态进行监控，不需安排专人值守，不仅适用方便，也减少了成本费用。组件配合高对比：传统混凝土泵站的生产组装所适用的配件往往来自不同品牌，使得成品的匹配度很差，造成成品稳定性很差;玻璃钢一体化预制泵站完全由厂家组装完成，各配件之间的匹配度很高，减少了泵站系统工作时可能出现的故障率。使用寿命对比：传统泵站混凝土为多孔材料，可与土壤中的气体和酸1生物质发生反应，易腐蚀、泄漏、开裂;玻璃钢一体化预制泵站有很强的抗腐蚀力和非常好的韧性抗泄露开裂。环境适用性对比：混凝土很容易因为地层不稳定和土壤酸碱性的原因而出现腐蚀、液漏、开裂等问题;玻璃钢一体化预制泵站的抗腐能力非常强，并且在出厂前还进行了防渗漏压力处理，可以做到100%抗腐蚀不渗漏不开裂。噪音对比：一体化预制泵站先进的设计理念和高品质的水泵确保预制泵站在运行中仅仅只产生极低的噪音，可放心安装在人口密度集中的住宅区，商业建筑等对环境要求较高的场合进行建设;传统的棍凝土泵站水泵启停和运行会产生较大噪音，影响周边环境。424水泵流量计算泵站远期规模为250m3d,综合生活污水量变化系数为2.3,则泵站最大小时流量Q=250×2.324=24m½o设计选用3台水泵，2用1备。则单泵流量：Q肝242=12m3h（近期启用一台水泵，远期增启用二台水泵）。4.2.5 水泵流量计算水泵总扬程：H>hl+h2+h3+h4+h5+h6hl出水管沿程水头损失（m）,通过水力计算为1.3；h2水泵最低工作水位与提升最高水位之差（m）,3.3-0.8=2.5;h3自由水头（m）,取2.0m；h4局部水头损失，按沿程水头损失的30%计,1.3*0.3=0.39；h5水泵本身水头损失，按3.0m计-；h5安全水头，按2.0m计；H=I.3+2.5+2+0.39+3+2=8.1m4.2.6 水泵台数及泵型选择水泵组合采用2用1备，近期1用1备，单台水泵参数为：Q=10m½,H=10m,P=3.0kw,水泵泵型拟采用进口污水潜水泵。427负荷等级、用电负荷、供电电源本工程提升泵站的负荷等级为三级。根据初步的现场勘察，本工程0.4KV低压电源拟引自一体化泵站附近500米外400kVA杆上变压器。本工程近期用电负荷主要为一体化污水提升泵站两台潜污泵动力负荷，单台3.0kW,一用一备，共计5kw；一台粉碎格栅机动力负荷，单台2kW,共计7kw。4.2.8 一体化提升泵站施工方案一体化污水格栅泵站建设场地位于陵水县文罗镇，结合地勘资料显示，本次工程建议一体化提升泵站放坡开挖，边坡比1:0.75。5 .污水量预测5.1 用水量预测根据陵水黎族自治县文罗镇镇区控制性详细规划及文罗镇人口统计资料显示，2018年文罗镇镇区人口为2445人。规划远期至2030年文罗镇镇区人口为12000人。5.2 服务区人口预测随着城镇化进程的加快，文罗镇镇区城镇规模也随之不断扩大，势必每年容纳接收部分新居民，同时文罗镇镇区地处陵水县，旅游业的快速发展也会使得人口大量增加。结合海南省陵水县城乡总体规划（20112030年）分析，可以预见未来的几年内，文罗镇镇区人口规模将会一个比较快的增长过程。综上所述，本工程近期人口基数为2445人，预测人口增长率取10%。远期镇区人口规模参考陵水黎族自治县文罗镇镇区控制性详细规划的人口数据，规划至2030年镇区人口1.2万人。5.3 污水预测居民生活污水平均定额：海南省水务厅海南省发展和改革委员会海南省住家和城乡建设厅关于印发海南省乡镇污水处理设施建设指导意见（试行）的通知海南居民生活污水平均定额一般为80100L/（人.d）。结合文罗镇镇区实际用水量及设计年限内的发展规划等情况，近期（2023年）设计取100L/（人.d）,远期（2030年）设计取150L/（人.d）。考虑到镇区还有学校等公共建筑，其污水量按生活污水量的20%计。表1-5近期污水量预测名称2023年人口（人）污水定额L/（人d）生活污水量（m3d）公共建筑污水量（m3d）平均日污水量（m3d）现状文罗镇镇区（规划文罗镇镇区西部区域）2544100254.450.88305.28合计300表1-6远期污水量预测名称2030年人口（人）污水定额L/（人d）生活污水量（m3d）公共建筑污水量（m3d）平均日污水量（m3d）规划文罗镇镇区1200015018003602160合计2200综上所述，文罗镇镇区近期2023年污水量为305.28nd,300m3do远期2030年污水量为2160nd,¾2200m3do5、项目污水接管可行性分析（1）污水现状镇区南侧现状建有污水处理站一座，处理规模为400m3d,采用的处理工艺为缺氧池+接触氧化+人工湿地的工艺，处理后尾水达到城镇污水处理站污染物排放标准（GB18918-2002）一级B标准，就近排入附近的灌溉渠，站前接入井井底标高为36.40m。由于文罗镇镇区的污水管网尚未建设，该污水处理站尚未发挥作用。本次工程污水管网收集和转输的污水最终排入该污水处理站经处理后达标排放。根据收集的资料显示，文罗镇镇区现状正在对镇区的文群线以及陵田路进行改扩建工程，在道路改造的工程中完善了道路的污水管网的系统，负责收集道路两侧地块的污水并转输上游污水管道收集的污水，本次工程充分利用上述两条路待建的污水管道，完善道路两旁的出户污水管道，将出户污水接入道路的待建污水管道内，同时将上游污水管道收集的进行转输排入提升泵站或转输排入污水处理站。（2）项目工程方案可行性分析由于现状文罗镇开发建设远未达到规划建设标准，现状仅开发建设规划镇区西部区域（即现状文罗镇区）。中部和东部区域现状尚未开发建设均为空地，为解决文罗镇污水处理的问题，当地政府在镇区西南角地块已建有一座规模为400Pd的污水处理站。该污水处理厂采用AO+人工湿地的工艺，污水处理后达到一级B标准，尾水最终排入旁边的灌溉渠，做为灌溉用水。因污水管网没有建设完善，该污水处理站现状暂未运行。本次工程设计建议已现状为准,结合规划对文罗镇的污水进行分片区污水收集及处理。根据现状地形及规划，本次工程建议按规划将文罗镇分为西部片区、中部片区和东部片区，详见规划分区图。其中西部片区污水属于现状污水处理站服务范围，而东部和中部片区属于远期规划污水处理站服务范围。本次工程涉及范围主要为文罗镇污水工程近期建设范围即西部片区，该片区是目前文罗镇镇区居民主要生产、生活区域，规划建设用地面积为22.5ha,人口为2445人。该区域近期污水处理规模为3OOm3d,远期规模为460nd0而文罗镇已建污水处理站规模为400m3d,现状能满足近期文罗镇污水处理的要求，待远期可以对该污水处理站进行改扩建，以满足西部片区远期污水处理要求。因此，本工程管道产生的各类污水经相应的预处理达标后接入污水处理站集中处理是可行的。6 .泵站、管网选址现状项目泵站位文罗镇区域范围，在文罗镇东南侧旁边的一块空地上新建污水提升泵站一座，占地面积7511污水提升泵站选址现状为草地。本项目结合现状将文罗镇污水处理设施及管网分为近远期建设，近期建设为本次工程服务范围文罗镇西部区域（即现状文罗镇区），远期建设为服务范围为文罗镇中部和东部区域（即文罗镇待开发建设区域），用地属于市政设施用地，现状多为水泥硬化道路，污水管道沿着文罗镇住房边缘地下埋设。7 .城镇规划（1）城镇的性质、规模规划将文罗镇区建设成为服务全镇、辐射全县的农产品加工、交易、疏散中心；建材物流基地；打造陵水县滨海至腹地的二线旅游风情小镇。（2）发展策略1）文罗镇区集中了镇域行政管理、经济管理机构和第二、三产业主要经济设施以及文化娱乐设施，因此镇区将发展为整个镇域的政治、经济和文化中心。2）文罗镇未来的主要产业是热带现代农业及物流仓储等，镇区作为文罗镇产业发展的重要服务基地应承担农产品集散加工及物流商贸的各种服务功能。3）文罗镇今后发展将依托优美的田园景观特色适度发展乡村休闲旅游，镇区发展宜结合旅游服务需求打造具有乡村田园特色的风情小镇。（3）功能定位以农产品交易展卖、农产品集散加工和现代服务业等产业为发展的主导方向，建设具有田园风光特色的风情小镇。（4）城镇规模1）人口按本次规划的人口发展规划与分布预测，文罗镇区到规划目标年Q030）总人口为12000人。2）镇区建设用地规划目标年（2030）镇区建设用地总面积172.94公顷。（5）规划结构按照文罗镇镇区各功能要素的特点，根据合理分区、协调发展的原则，结合镇区用地发展方向趋势，用地空间布局结构可概括为：“两轴、三心、五片区”。规划选择镇区中部和北部环境条件较好的地段成片完整地建设居住小区，临近镇政府办公用地和商业用地建设相配套的居住小区，分为三个片区：西部片区位于镇区西部，主要结合商业用地布置，居住用地面积5.55公顷，规划居住人口2000人。通过改造原镇区街道两侧散乱的民房，整合用地建设具有优美生活环境的、以低层、多层住宅为主的风情居住区。中部片区包括镇区中北部和陵群公路两侧地块，居住用地面积27.36公顷，规划居住人口7400人。片区建设强调对田园风光景观利用和体现镇区民俗特色，形成具有田园风光和民俗文化特色的、以多层住宅为主的风情居住区。东部片区位于镇区东北侧，居住用地面积8.61公顷，规划居住人口2600人。结合镇区行政功能，打造以多层住宅为主的生态宜居的风情居住区。本次工程主要涉及文罗镇的西部片区，其余东部和中部片区现状暂未开发建设。8、征地及拆迁依据地势特点本工程污水收集管网系统，设计建设内容包括提升泵站一座，该泵站位于东部，所在地位置在建设用地之内，不需要征地故本工程暂无土地征地或拆迁。9、工程总投资本项目工程总概算为2651.10万元，其中：建安工程费用2223.23万元，工程建设其他费用301.63万元，预备费126.24万元，环保投资117.72万元。10、临时用地(1)临时堆场本项目不设永久堆土(料)场。但考虑到施工过程、施工进度的需要，设置临时堆放点，施工期间未及时清运的土方、以及施工原材料等在施工现场东南侧(N:109.95998561,E:18.51431251)一块空地上临时堆存(见附图9)。该临时堆放点不会对周围地表水环境造成影响，而且临近交通道路便于土方、原材料的运输。根据现场调查，该地块地形平坦，无植被分布，不需要进行土方开挖，产生水土流失的可能性不大。且不涉生态环境敏感区。可用于本项目临时占地。(2)施工营地项目不设施工营地，施工人员租用周边民房居住。项目预期效果：项目建成后，将使文罗镇实现雨污分流，居民生
