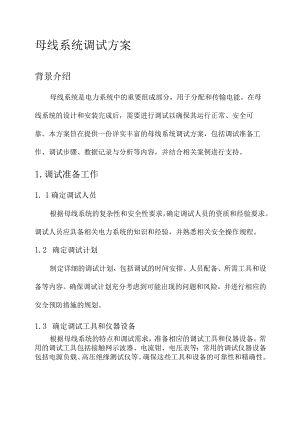

母线系统调试方案背景介绍母线系统是电力系统中的重要组成部分，用于分配和传输电能。在母线系统的设计和安装完成后，需要进行调试以确保其运行正常、安全可靠。本方案旨在提供一份详实丰富的母线系统调试方案，包括调试准备工作、调试步骤、数据记录与分析等内容，并结合相关案例进行支持。1.调试准备工作1. 1确定调试人员根据母线系统的复杂性和安全性要求，确定调试人员的资质和经验要求。调试人员应具备相关电力系统的知识和经验，并熟悉相关安全操作规程。1.2 确定调试计划制定详细的调试计划，包括调试的时间安排、人员配备、所需工具和设备等内容。确保调试计划充分考虑到可能出现的问题和风险，并进行相应的安全预防措施的规划。1.3 确定调试工具和仪器设备根据母线系统的特点和调试需求，准备相应的调试工具和仪器设备。常用的调试工具包括接触网示波器、电流钳、电压表等；常用的调试仪器设备包括电源负载、高压绝缘测试仪等。确保这些工具和设备的可靠性和精确性。1.4 母线系统文档准备收集和整理与母线系统相关的设计图纸、装置参数表、保护参数表等文档，并确保这些文档能被调试人员方便地访问和使用。2.调试步骤2. 1断电检查在开始调试前，确保进行断电检查，并采取相应的操作措施，以确保调试安全。2.2 线路和设备检查对母线系统的线路和设备进行检查，包括线路的连接状态、设备的运行状态等。确保线路和设备的完好性和正常运行。2.3 功率电气参数测试使用相关仪器设备对母线系统的功率电气参数进行测试，包括电压、电流、功率因数等。记录测试结果，与设计参数进行对比，判断系统的性能和稳定性。2.4 保护装置测试对母线系统的保护装置进行测试，包括差动保护装置、过电压保护装置等。测试过程中需要模拟不同类型的故障情况，检查保护装置的动作情况，确保其灵敏度和可靠性。2.5 过负荷和短路试验通过过负荷试验和短路试验，测试母线系统在极限工作条件下的稳定性和安全性。记录试验过程中的电流、温度等参数，并与设计规定的极限值进行对比。2.6 数据记录与分析在调试过程中，及时记录相关数据，包括测试结果、设备状态、保护装置动作记录等。根据这些数据进行分析，判断系统存在的问题，并提出相应的解决方案。案例支持为了更好地说明母线系统调试方案的实际应用，以下是一个案例的描述和调试过程的示例数据。案例描述在某电力转送站，一套IIOkV母线系统经过改造后需进行调试。系统包括两根平行的进线，两根滤波电抗器和一根出线。调试步骤和数据1 .进行断电检查，确保调试安全。2 .检查线路和设备，确认连接状态和运行正常。3 .进行功率电气参数测试：a.电压：IlOkVb.电流：300Ac.功率因数：0.954 .进行保护装置测试：a.模拟故障：线路短路b.保护装置动作时间：IOms5,进行过负荷试验：a.过负荷条件：电流150%额定电流，持续30分钟b.过负荷后温度上升：206 .进行短路试验：a.短路条件：故障电流1000Ab.短路后设备温度上升：407 .记录和分析数据：a.功率电气参数测试结果与设计参数对比，确认系统性能。b.保护装置测试结果，确认保护装置的灵敏度和可靠性。c.过负荷和短路试验中的温度变化，与设备的额定工作温度进行对比，评估系统的稳定性和安全性。总结本方案提供了一份详实丰富的母线系统调试方案，包括调试准备工作、调试步骤、数据记录与分析等内容。通过合理的调试流程和实际案例的支持，能够帮助调试人员高效地完成母线系统的调试工作，确保其运行正常、安全可靠。
