CloudEngine12800交换机SVF技术白皮书.docx

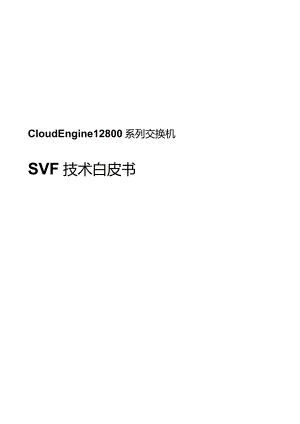

CIoudEngine12800系列交换机SVF技术白皮书ISVF简介12原理描述32.1 基本概念32.2 连接拓扑42.3 SVF建立62.4 SVF的管理与维护82.5 SVF升级方式93应用场景114配置注意事项125缺省配置192.6 配置SVF206.1 配置父交换机2（）6.1.1 使能父交换机的SVF功能206.1.2 配置Fabrie-POrt216.1.3 （可选）配置允许接入的叶子交换机的设备类型或序列号236.2 （可选）配置叶子交换机246.2.1 配置叶子交换机工作模式246.2.2 配置叶子交换机用于连接父交换机的端口类型256.3 连接父交换机与叶子交换机296.4 检查配置结果307维护327.1 配置SVF链路心跳超时时长327.2 配置叶子交换机或父交换机的描述信息337.3 配置Fabric-port链路数量告警阈值337.4 开启叶子交换机单臂接入告警功能348配置举例368.1配置基于SVF的M-LAG示例361SVF简介介绍SVF的概念。传统的数据中心接入层组网中，通过大量的盒式交换机连接服务器，如图1-1所示。随着网络规模的扩大，网络设备数量随之增大，网络管理成为数据中心基础设施管理中的一个重要问题。图皿传统数据中心接入层组网示意图SVF(SuperVirtualFabric)是一种纵向虚拟化技术，通过将接入交换机与汇聚交换机虚拟化成一台设备，可以达到简化配置与管理的目的，如图1-2所示。图1-2使用SVF技术的接入层组网示意图相对于传统接入层组网，SVF技术具有以下的优势： 降低组网成本。利用低成本的设备替换原接入层盒式设备，降低了组网的成本。 简化配置和管理。SVF系统将多台设备虚拟化成为一台设备，减少了管理节点，不需要部署复杂的破环协议，简化了配置和管理。 可扩展性高，部署灵活。当需要增加接入端口数量时，只需要增加低成本的盒式设备即可。同时，低成本的盒式设备可以就近服务器部署，部署更加灵活。2原理描述关于本章介绍SVF的基本原理。2.1 基本概念2.2 连接拓扑2.3 SVF建立2.4 SVF的管理与维护2.5 SVF升级方式2.1基本概念图2-1SVF基本概念示意图父交换机IFabric-port/叶子交换机ID=I02叶子交换机ID=I01父交换机/叶子交换机在SVF系统中，设备可以分为以下角色：-父交换机：父交换机作为SVF中的管理角色，负责整个系统的控制和管理。-叶子交换机：叶子交换机为纵向扩展设备，作为远程设备接入父交换机，用于连接服务器。 叶子ID叶子ID,即叶子交换机的编号。SVF系统中使用叶子ID来标识和管理叶子交换机，每台叶子交换机的编号都是唯的。 Fabric-portFabrie-POrt是一个逻辑端口，用于连接父交换机和叶子交换机。一个FabriC-Port中可以加入一个或多个成员端口。2.2 连接拓扑SVF支持的拓扑如图2-2所示，叶子交换机与父交换机之间通过Fabric-port中的成员端口连接。一台叶子交换机仅可以连接至一台父交换机，不可以同时连接至两台父交换机。CQ说明父交换机仅可以是单机设备，不可以是两台设备组建的堆叠系统。图22SVF连接拓扑为了保证上行流量的可靠性，服务器可以通过M-LAG双归连接至两个SVF的叶子交换机，每个叶子交换机分别连接至一个父交换机，如图23所示。更多关于M-LAG的介绍请参见CloudEngine12800系列交换机配置指南以太网交换配置中的“配置M-LAG”部分。图2-3M-LAG在SVF中的应用M-LAG在为服务器流量提供负载分担的同时，也通过链路备份保证了高可靠性。如图24所示，当某一侧的链路或交换机故障时，服务器流量将切换至另一条链路。图24M-LAG故隙流量切换示意图2.3 SVF建立交换机的工作模式支持作为SVF叶子交换机的设备有以下工作模式： Stack模式，即普通交换机模式。以该模式启动的交换机拥有完整的系统软件及配置文件。 1.eaf模式，即叶子交换机模式，作为SVF系统的叶子交换机。以该模式启动的交换机只作为扩展的接口板接入父交换机，不具备配置和管理的功能，不存储任何配置。 AUto-negotiation模式，即自协商模式。交换机通过自协商来选择工作在SIaCk模式或Leaf模式。缺省情况下，交换机通过与父交换机自协商来选择工作模式，如图2-5所示。交换机上电时，如果是空配置（没有启动配置文件），则发起SVF自协商，发送链路探测报文，尝试加入SVF；如果不是空配置，则以StaCk模式正常启动。交换机的工作模式可由用户手动进行设置。用户设置交换机的工作模式为SIaCk模式或Leaf模式后，交换机将固定以该模式启动，不再进行自协商。SVF建立过程图2-5交换机工作模式的协商流程更多关于ZTP的详细描述请参见Cl。UdEngine7800&6800&5800系列交换机配置指南-基础配置中“ZTP配置”部分。交换机以Leaf模式启动时，从父交换机上获得叶子ID、软件版本等信息。SVF建立过程主要分为以下几步：1 .完成叶子ID的分配。叶子交换机连接至父交换机后，向父交换机发送协议报文。父交换机为叶子交换机分配叶子IDe2 .完成软件版本的同步。叶子交换机获取父交换机的软件版本信息。如果与父交换机的软件版本不一致，则叶子交换机将自动从父交换机下载系统软件，下载完成后以新版本重新启动并完成向父交换机的注册。叶子交换机同步的系统软件非完整的父交换机的系统软件，而是父交换机系统软件中的一个独立软件包。父交换机的系统软件中有两个不同功能用途的软件包，个用于自身的运行，一个用于同步给叶子交换机。3 .完成配置的下发。父交换机向叶子交换机下发配置信息。2.4 SVF的管理与维护接口编号规则在SVF系统中，父交换机与叶子交换机的接口编号都使用四维形式，如表2-1所示。表2-1接口编号规则角色接口编号规则备注父交换机1/槽位号/子卡号/接口号说明'T'表示框号。父交换机使能SVF功能后接口会从三维转变为四维。叶子交换机叶子ID/1/子卡号/接口号说明“1”表示槽位号。叶子ID的取值范围是101254。SVF系统的登录SVF系统作为一台虚拟设备，由父交换机进行统一配置和管理。用户可以通过以下方式登录SVF系统： 通过父交换机的Console口、管理网口或其它三层接口登录。 通过任意一台叶子交换机的Console口或管理网口登录。当同时使用父交换机的管理网口与叶子交换机的管理网口登录时，父交换机的管理网口优先。远程登录SVF时，需要使用父交换机的IP地址。配置与管理在SVF系统中，叶子交换机本身不具备配置和管理功能，所有的配置和管理都由父交换机执行。在父交换机上对叶子交换机进行配置后，配置信息保存在父交换机上，叶子交换机不存储任何配置。当叶子交换机重新启动或更换新的叶子交换机时，父交换机通过SVF链路下发配置至叶子交换机。同框式接口板类似，叶子交换机也可以即插即用。2.5 SVF升级方式SVF系统升级可以通过父交换机指定下次启动的系统软件后整机重启的方式，叶子交换机将自动同步父交换机的软件版本。为了尽量减少业务中断的时间，父交换机指定下次启动的系统软件并重启时，叶子交换机会预先从父交换机上下载新的系统软件，下载完成后父交换机与叶子交换机一起重启。c说明不可以使用ISSU方式对SVF进行升级。SVF系统升级整机重启时间规格可参考表2-2o表2-2软件配置时间规格少量配置软件配置：少量VLAN配置。去使能STP功能。硬件配置：父交换机配置2块主控板，6块48*1OGE接口板，交换网板满配。16台CE6810EI叶子交换机。仅有少量的VLAN配置，去使能STPo1320秒典型配置软件配置：配置2048个VLANo设备一半端口加VLAN,并且Upo去使能STP功能。硬件配置：父交换机配置2块主控板，6块48*1OGE接口板，交换网板满配。16台CE6810EI叶子交换机。2400秒说明以上整机重启时间规格仅作参考，实际重启时间与软件、硬件配置相关。在两个SVF之间配置了M-LAG的场景下，用户可以轮流对SVF进行升级，以保证业务流量不中断。如图2-6所示，可以先对SVFl进行升级，SVFl升级完成后再升级SVF23应用场景介绍SVF的典型应用场景。如图3-1所示，SVF系统中低成本的叶子交换机就近机架部署，用于服务器的连接，降低了组网的成本。作为管理角色的父交换机可以集中部署，管理更加简单，且使得网络布线更加合理。图3-1SVF在数据中心接入层的应用示意图4配置注意事项介绍配置SVF时的注意事项。软硬件要求支持组建SVF的设备的软件及硬件要求如表4-1和表4-2所示。表4/SVF中的父交换机和叶子交换机组合软件版本父交换机型号叶子交换机型号备注V100R005C00CE12804CE12808CE12812CEI2816CE6850-48T4Q-EICE6810-48S4Q-EICE5810-48T4S-EICE5810-24T4S-EI一个SVF系统中的叶子交换机可以是不同系列、不同型号交换机的组合。例如CE6810-48S4Q-E1和CE5810-48T4S-EI可以在同一个SVF系统中。V100R005C10CE12804CE12808CE12812CE12816CE12804SCEI2808S CE6850-48T4Q-EI CE6810-48S4Q-EI CE5810-48T4S-EI CE5810-24T4S-EI CE5850-48T4S2Q-EI CE6810-48S-U CE6810-48S4Q-LI CE6810-24S2Q-LI CE6810-软件版本父交换机型号叶子交换机型号备注32T16S4Q-LI表4-2软硬件要求项目描述备注SVF系统中父交换机数量1父交换机仅可以为单机设备，不可以是两台设备组建的堆叠。SVF系统中叶子交换机数量132叶子交换机仅可以为单机设备，不可以是多台设备组建的堆叠。Fabric-port成员接口类型IOGE电口、IOGE光口、40GE光口父交换机上被拆分出来的IOGE或40GE口可以用来连接叶子交换机。IOGE光口只能插入IoGE光模块，不能插入GE光模块或GE光电转换模块，否则不能组建SVFoFabric-port中成员端口的数量18为了保证可靠性，建议每个FabriC-POrt中至少加入两个成员端口。叶子交换机在缺省情况下用于连接父交换机的端口，以及可以配置的端口请参照#dc_cfg_svf_0011table-up。涉及网元请参照“软硬件要求”部分。1.icense支持SVF是设备的基本特性，无需获得LiCenSe许可即可应用此功能。版本支持请参照“软硬件要求”部分。特性依赖和限制注意事项配置SVF时，需要注意以下事项： 一台叶子交换机只能连接到一台父交换机。 用户可以在VS中配置Fabric-port,不同VS中的Fabric-port的ID可以相同。VS中的FabriC-POrt连接的叶子交换机端口都属于该VSo 交换机自协商为Leaf模式后将一直按照Leaf模式启动。如果需要以其他模式启动，则需要进行手动设置。 为了减轻LPU的CPU负载并保证可靠性，建议叶子交换机上行接入到父交换机的多块LPUo一块LPU最多只能平摊承载16台叶子交换机，如果超过16台叶子交换机则会触发告警。（平摊承载解释：比如一个SVF系统总共10台叶子交换机，每台叶子交换机双归接入到2块LPU,则每块LPU平摊承载5台叶子交换机。）如果超过16台叶子交换机，为了保证冗余及可靠性，建议配置2块以上LPU接入LeafoSVF中特性支持情况CE12800系列交换机与6800&5800系列交换机对特性的支持情况存在差异，配置SVF后，特性的配置情况如下表所示（未列出的特性的配置情况与非SVF情况下CE12800配置致）。表4-3SVF中特性支持情况列表特性CE12800支持情况6800&5800支持情况配置SVF后特性支持情况CSS支持不支持SVF功能与CSS功能互斥，不能同时配置。ISSU支持支持SVF不可以使用ISSU方式进行升级。动态MAC表项的老化时间支持支持在使能SVF功能前，需要先在系统视图执行命令mac-addressaging-timeaging-time配置MAC表项老化时间大于或等于1800秒。缺省情况下MAC表项老化时间为300秒。若系统配置了VS,则VS也需要先配置MAC表项老化时间大于或等于1800秒。SVF使能后再创建VS时，新创建VS的MAe表项老化时间为1800秒。Eth-Trunk支持支持Eth-Trunk的成员口要在同一个叶子交换机上的，不能在不同的叶子交换机上，同时也不能跨父交换机和叶子交换机。叶子交换机上的接口加入EIh-Tnmk前，需要在Eth-TrUnk接口视图下执行extendenable命令。QinQ支持支持SVF功能与QinQ功能互斥，不能同时配置。VLANMapping支持支持SVF功能与VLANM叩Ping功能互斥，不能同时配置。特性CE12800支持情况6800&5800支持情况配置SVF后特性支持情况VLAN支持支持 SVF功能与基于MAC地址划分VLAN功能、基于子网划分VLAN功能和基于协议划分VLAN功能均互斥，不能同时配置。 SVF功能与MUXVLAN功能互斥，不能同时配置。MSTP支持支持框盒SVF系统中，VLAN数XMSTP实例数不能超过8000.,子接口支持支持叶子交换不支持子接口功能，父交换机支持子接口功能。端口隔离支持支持框盒SVF在配置为本地流量在本地进行转发，仅支持同一个叶子交换机上的接口配置端口隔离功能。端口拆分支持支持叶子交换机上的端口被分配至VS后不可以再进行端口拆分。硬件转发BPDU协议报文支持支持连接父交换机和叶子交换机的接口不支持硬件转发BPDU协议报文功能，其他接口均支持，即不支持跨父交换机和叶子交换机进行硬件转发BPDU协议报文。IP组播支持CE6810L1不支持三层组播 SVF系统中，使用UndOPOrtSWitCh命令切换成三层模式的物理接口不支持三层组播。 SVF功能与双向PIM和组播VPN功能互斥，不能同时配置。ARP支持支持对于叶子交换机三层接口上的ARP表项，如果不存在此ARP对应的MAC表，从此三层接口出的流量可能会在叶子交换机上进行VLAN内广播。当叶子交换机上ARP数量超过单机形态所能支持的ARP数量时，可能会导致三层协议无法转发，或者PING不通等问题。建议叶子交换机上不要部署超过本身能力的ARP表项。IP隧道不支持6to4自动隧道CE6810LI不支持IP隧道叶子交换机上的三层流量可以在IP隧道中传输，但是叶子交换机不可以和其他三层设备建立IP隧道。父交换机支持IP隧道功能。GRE隧道支持CE6810LI叶子交换机上的三层流量可以在GRE隧特性CE12800支持情况6800&5800支持情况配置SVF后特性支持情况不支持GRE隧道道中传输，但是叶子交换机不可以和其他三层设备建立GRE隧道。父交换机支持GRE隧道功能。MPLS支持仅CE6850HI支持叶子交换机上的三层流量可以在MPLSLDP隧道中传输，但是叶子交换机不可以和其他三层设备建立MPLSLDP隧道。父交换机支持MPLS功能。MPLSTE支持不支持叶子交换机上的三层流量可以在MPLSTE隧道中传输，但是叶子交换机不可以和其他三层设备建立MPLSTE隧道。父交换机支持MPLSTE功能。VPLS支持不支持叶子交换机不支持VPLS功能，父交换机支持VPLS功能。VLL支持不支持叶子交换机不支持VLL功能，父交换机支持VLL功能。BGPVPN支持不支持 叶子交换机上的三层流量可以在BGPVPN隧道中传输，但是叶子交换机不可以和其他三层设备建立BGPVPN隧道。 父交换机支持BGPVPN功能。 当用户在VPN实例下通过命令traffic,statisticsenable使能了流量统计功能后，对于VPN实例内的进出流量：入方向上，SVF不支持对叶子交换机本地转发的流量进行统计；出方向上，SVF不支持对从叶子交换机上出去的流量进行统计。BFD支持支持叶子交换机不支持BFD功能，父交换机支持BFD功能。URPF支持CE6810LI不支持URPF叶子交换机不支持URPF功能，父交换机支持URPF功能。EVN支持不支持SVF功能与EVN功能互斥，不能同时配置。VXLAN支持不支持SVF功能与VXLAN功能互斥，不能同时配置。特性CE12800支持情况6800&5800支持情况配置SVF后特性支持情况TRILL支持CE5810E1和CE68I0LI不支持TRILLVIOoRoo5C00版本，叶子交换机不支持TRILL功能（既不支持作为接入侧设备，也不支持作为网络侧设备），父交换机支持TRILL功能。V100ROO5C10版本，叶子交换机支持作为接入侧设备，不支持作为网络侧设备，父交换机支持TRILL功能。NLB支持CE6810LI不支持NLB叶子交换机侧三层流量无法访问父交换机连接的NLB集群服务器。DCB支持支持SVF系统不支持DCB功能。FCoE支持支持SVF系统不支持FCOE功能。重定向支持丈乜框盒SVF环境中，在叶子交换机的VLANIF接口下应用包含重定向的流策略时，对于三层本地转发流量（即流量的入端口和出端口在同一个叶子交换机）无法重定向到端口。NetStream支持CE6810LI仅支持NelStream二层流统计功能。需要上送父交换机进行三层转发的流量在叶子交换机上采样统计生成后的流表没有路由信息。如果叶子交换机接口上应用的NetStreamToPTalkerS模板指定了路由信息：下一跳IP地址和自治域，需要上送父交换机查询路由表转发的流量无法被NetStreamToPTalkerS模板进行统计和排序。如果需要对这类流量进行统计和排序，建议在父交换机的FNI接口上应用NetStreamTopTalkerS模板。sFlow支持支持 sFlowAgent的IP地址必须要手动配置，如果不手动配置可能会导致AgentIP字段错误。 CE6810LI作为叶子交换机时，不支持对路由信息进行sFlow采样。镜像支持支持 SVF系统不支持1:N镜像。 不支持跨叶子交换机、父交换机的三层远程镜像。 Eth-TRmk不支持跨叶子交换机、父交换机镜像。 叶子交换机上的端口不支持镜像到观察端口组，不支持三层远程镜像。特性CE12800支持情况6800&5800支持情况配置SVF后特性支持情况 对于端口镜像，如果镜像端口在叶子交换机上，则每个叶子交换机只能配置一个观察端口；如果镜像端口在父交换机上，则父交换机最多可以配置8个观察端口。 对于VLAN镜像和流镜像，全局只能配置一个观察端口。 不支持镜像端口在父交换机上、观察端口在叶子交换机上的端口镜像，建议观察端口部署在父交换机上。5缺省配置介绍SVF常见参数的缺省配置。表5-1SVF的缺省配置参数缺省值SVF使能状态未使能6配置SVF关于本章介绍SVF系统的配置过程。前置任务在配置SVF系统之前，需完成以下任务：设备上电，自检正常。6.1 配置父交换机6.2 （可选）配置叶子交换机6.3 连接父交换机与叶子交换机6.4 检查配置结果6.1 配置父交换机配置流程以下任务皆在父交换机上进行配置。建议按照顺序进行配置。6.1.1 使能父交换机的SVF功能背景信息必须在使能父交换机的SVF功能后才能进行其它SVF配置,前置任务在使能SVF功能之前，需要完成以下任务： SVF功能与某些特性互斥，如果系统已配置了这些互斥的特性，则不能使能SVF功能。在使能SVF功能前需要先删除互斥特性的配置。互斥特性列表请参见4配置注意事项中的“SVF中特性支持情况”。 在使能SVF功能前，需要先在系统视图执行命令mac-addressaging-timegi"g-打段配置MAC表项老化时间大于或等于1800秒。缺省情况下MAC表项老化时间为300秒。若系统配置了VS,则VS也需要先配置MAC表项老化时间大于或等于1800秒。操作步骤 在启动完成后通过命令行使能SVF功能。1 .执行命令system-view,进入系统视图。2 .执行命令stack,进入堆叠管理视图。3 .执行命令SWitChSVfeiIable,使能SVF功能。缺省情况下，设备的SVF功能处于未使能状态。使能SVF功能后设备将自动重启并将接口从三维转变为四维。在启动过程中通过工作模式菜单使能SVF功能。1 .通过COnSole口连接设备。2 .在设备启动过程中根据提示信息按Ctrl+Y,进入工作模式菜单。提示信息为“PressCTRL+Ytomodifytheswitchmode,。3 .在工作模式菜单中选择“LSetSVFenable”,使能SVF功能。工作模式菜单如下：PressCTRL+Ytomodifytheswitchmode2SwitchSVFEnableMenu1. SetSVFenable/使能SVF功能2. Continuetoboot继续启动Youhave30secondstoselectthemenu,thesystemwillcontinuetobootwhentimeisup.Enteryourchoice(1-2):1结束6.1.2配置Fabric-port背景信息父交换机与叶子交换机通过Fabrie-POrt连接。一个FabriC-POrt中可以加入多个成员端口，以提高SVF链路的带宽和可靠性。CQ说明一个FabrioPOrl中最多可加入8个成员端口。用户可以在VS中配置FabriC-POrt,不同VS中的FabriC-Port的ID可以相同。VS中的Fabrie-POrt连接的叶子交换机端II都属于该VS。操作步骤步骤1创建Fabric-port并绑定叶子ID。1. 执行命令system-view,进入系统视图。2. 执行命令interfacefabricportpon-id,创建Fabric-porto缺省情况下，系统未创建FabriC-POH。加-泪的取值范围是132。CQ说明丽宥的VS总共最多可以创建32个FabriC-POrU3. 执行命令Portbindmelnber%e"力er-id,为FabriC-Pon绑定叶子ID。缺省情况下，FabriC-POrl未绑定叶子ID。汕er-id的取值范围是1012540在SVF系统中，通过叶子ID来标识和管理叶子交换机，每台叶子交换机的ID是唯一的。叶子ID是与Fabric-port绑定的，当叶子交换机连接至父交换机时，从父交换机获取到本设备的IDoCQ说明个FabriC-POrt只能绑定一个叶子ID,且个叶子ID只能绑定到,一个FabriC-PortO如果修改、删除FabrioPOrt绑定的叶子ID,则该端口下接入的叶子交换机将重新启动。4 .（可选）执行命令descriptiondescrMo”,配置FabriC-POrt的描述信息。缺省情况下，FabriC-Port未配置描述信息。为了便于管理和识别Fabric-port,用户可以配置Fabric-port的描述信息。例如可以描述某个Fabric-port连接的叶子交换机ID。5 .执行命令commit,提交配置。步骤2将业务口加入Fabric-portoCQ说明在FabriC-POrt视图或接口视图下的配置是等价的，用户可以选择其中的一种方式。当端口已配置了其它与SVF冲突的业务时，不可以加入FabriC-Port。命令行错误提示信息为rtError:Someconflictingconfigurationexists.,o此时可删除端口下冲突的业务配置后再格其加入Fabric-potto在Fabric-port视图下1 .执行命令system-view,进入系统视图。2 .执行命令interfacefabric-portpo片-id,进入FabriC-POrt视图。3 .执行命令portmember-groupinterfaceintejace-typeinterface-number1tointerface-number2&<1-8>,向FabriC-POrt中添加成员端口。4 .执行命令commit,提交配置。在接口视图下1 .执行命令system-view,进入系统视图。2 .执行命令interfaceimerfice-tyPeimerfilCefiumber,进入接口视图。3 .执行命令fabric-portp"f-W,将该端口加入到FabriC-PorI中。可重复执行步骤b和c,将多个端口加入到Fabric-port<.4 .执行命令commit,提交配置。步骤3（可选）关闭FabriC-POrt的自协商功能。1 .执行命令system-view,进入系统视图。2 .执行命令interfacefabricportp。片-id,进入FabriC-POrt视图。3 .执行命令IeafnegOtiatiOndiSable,关闭FabriC-Porl的自协商功能。缺省情况下，Fabric-port的自协商功能处于开启状态。为了防止Fabrie-POrt下连接的设备误加入SVF系统，用户可以关闭Fabric-portfi'J自协商功能。此后，FabriC-POrt下连接的空配置设备将无法通过自协商加入该SVF系统。但是被强制配置为Leaf模式的交换机依然可以加入SVF系统。4 .执行命令commit,提交配置。步骤4（可选）配置叶子交换机上行链路的负载分担模式。1 .执行命令system-view,进入系统视图。2 .执行命令interfacefabric-portp。片-id,进入FabriC-Port视图。3 .执行命令Ieafuplink-portload-balancedst-ipdst-macsre-dst-ipsrc-dst-macsre-ipIsrc-mac,配置叶子交换机上行链路的负载分担模式。缺省情况下，叶子交换机上行链路的负载分担模式为src-dst-ip.,CQ说明该负载分担模式仅对叶子交换机侧的上行链路生效，父交换机侧的FabriC-port不生效。父交换机侧FabriC-Port的负载分担模式可通过命令IOad-balanceprofileprofile-name配置。4 .执行命令commit,提交配置。结束6.1.3（可选）配置允许接入的叶子交换机的设备类型或序列号背景信息为了防止设备误接入SVF,同时保证SVF的安全性，用户可以预配置接入的叶子交换机的设备类型或序列号。这样叶子交换机在接入SVF时，如果设备类型或序列号与预配置的一致，则可以接入SVF：如果不一致，则不能接入SVFo缺省情况下，即未配置的情况下，所有的支持作为叶子交换机的设备都可以接入SVFoCQ说明在叶子交换机已经接入SVF的情况下，如果用户修改该配置后导致叶子交换机的设备类型或序列号与配置的不一致，则叶子交换机将退出SVF。操作步骤步骤1执行命令system-view,进入系统视图。步骤2执行命令StaCk进入堆叠管理视图。步骤3配置允许接入的叶子交换机的设备类型或序列号。 执行命令leafmemberfnenber-idtypetype,配置允许接入SVF的叶子交换机的设备类型。缺省情况下，未配置允许接入SVF的叶子交换机的设备类型。 执行命令Ieafmemberserial-mmber配置允许接入SVF的叶子交换机的序列号。缺省情况下，未配置允许接入SVF的叶子交换机的序列号。步骤4执行命令COmmi3提交配置。一结束6.2（可选）配置叶子交换机配置流程以下任务皆在叶子交换机上进行配置。各任务之间无先后顺序，用户可根据实际需要选配。6.2.1 配置叶子交换机工作模式背景信息缺省情况下，当叶子交换机以空配置启动时，会与父交换机进行自协商，尝试以Leaf模式加入SVFo此时叶子交换机无需任何配置，可以实现即插即用。而当交换机以非空配置启动时，缺省情况下会进入StaCk模式，无法以Leaf模式加入SVFo此时可以在启动过程中通过BK）S菜单，或者在启动完成后通过命令行设置交换机的工作模式为Leaf模式，使得该交换机每次启动时固定以Leaf模式加入SVFo操作步骤 空配置情况下，无需任何配置，可即插即用。缺省情况下，交换机的工作模式为自协商模式。这样在空配置情况下，无需任何配置，可即插即用。CQ说明交换机自协商为Leaf模式后将一直按照Leaf模式启动。如果需要以其他模式启动，则需要进行手动设置。 非空配置情况下：（方式一）在启动完成后通过命令行修改工作模式。1 .执行命令system-view,进入系统视图。2 .执行命令stack,进入堆叠管理视图。3 .执行命令switchmodeleafmembermember-idall,配置交换机的工作模式为Leaf模式。缺省情况下，交换机的工作模式为auto-negotiation模式，即通过自协商来选择。C说明配置交换机的工作模式后，需要重启该设备配置才能生效。-（方式二）在启动过程中通过BloS菜单设置工作模式。1 .通过Console口连接设备。2 .在设备启动过程中根据提示信息按Ctrl+B,进入BIOS菜单。提示信息为“PressCTRL+BtoenterBIOSmenu”。3 .在BIOS主菜单中依次选择"6.Modifystackparameters>2.Modifystackconfiguration>3.Leafmode>3.Return>1.Continuetoboot”，设置交换机工作模式为Leaf模式，然后选择继续启动。-（方式三）在启动过程中通过工作模式菜单设置工作模式。1 .通过Console口连接设备。2 .在设备启动过程中根据提示信息按Ctrl+Y,进入工作模式菜单。提示信息为"PressCTRL+Ytomodifytheswitchmode”。3 .在工作模式菜单中选择“3.Leafmode”，设置交换机工作模式为Leaf模式，然后设备将自动重启。工作模式菜单如下：PressCTRL+Ytomodifytheswitchmode3Ifyoumodifytheswitchmode,theswitchwillreboot.SwitchModeMenu1. Auto-negotiation mode2. Stack mode3. Leaf mode4. Continue to boot设置工作模式为自协商模式 设置工作模式为StaCk模式 设置工作模式为Leaf模式继续启动You have 30 seconds to selectthe menu,the system will continue to bootwhentimeisup.Enteryourchoice(1-4):一一结束6.2.2配置叶子交换机用于连接父交换机的端口类型背景信息缺省情况下，叶子交换机使用默认的部分端口来连接父交换机。用户也可以根据实际组网需求修改叶子交换机用于连接父交换机的端口，此后叶子交换机将只能使用指定的端口连接父交换机。叶子交换机在缺省情况下用于连接父交换机的端口，以及可以配置的端口请参照表6-1。表6-1叶子交换机上行连接父交换机的端口列表版本叶子交换机型号缺省使用的端口可配置的端口V100R005C00CE5810-48T4S-EICE5810-24T4S-EI最后4个IOGE口不可配置CE6810-48S4Q-EI最后4个40GE口或最后8个IoGE口进行自协商 如果仅IOGE口连接至父交换机，则IOGE生效。 如果仅40GE口连接至父交换机，则40GE口生效。 如果IOGE口和40GE同时连接至父交换机，则40GE生效。 auto-negotiation：自协商 10GE：最后8个IOGE口 40GE：最后4个40GE口CE6850-48T4Q-EI最后4个40GE口 10GE：雕8个IOGE口 40GE：最后4个40GE口V100R005C10CE5810-48T4S-EICE5810-24T4S-EI4*IOGE不可配置CE5850-48T4S2Q-EI2*40GE 4*IOGE 2*40GECE6810-48S4Q-EI8*1OGE或4*4OGE进行自协商 如果仅IOGE口连接至父交换机，则
