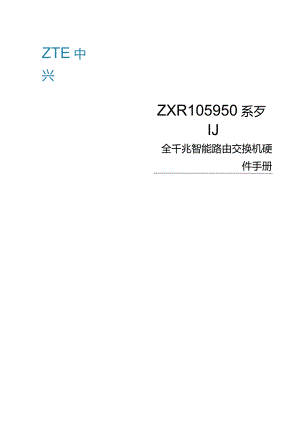

ZXR105950系列路由交换机硬件手册.docx

ZTE中兴ZXR105950系歹IJ全千兆智能路由交换机硬件手册刖百手册说明本手册为ZXR105950系列全千兆智能路由交换机硬件手册，适用于ZXRiO5950系列全千兆智能路由交换机（简称ZXRIO5950系列，在通用部分也简称为交换机），包括： ZXRlO5936全千兆智能路由交换机 ZXRlO5936PS全千兆智能路由交换机 ZXRlO5956全千兆智能路由交换机 ZXRlO5956-PS全千兆智能路由交换机读者对象本手册适用于下列人员阅读： 网络规划工程师 硬件安装工程师 维护工程师内容简介ZXRlO5950系列全千兆智能路由交换机硬件手册的章节及其概要参加下表：章名概要第1章安全本章介绍了安全说明和符号说明第2章产品描述本章对ZXRIo5950产品进行整体介绍第3章硬件描述本章对ZXRIo5950硬件进行介绍第4章硬件安装本章介绍了ZXRlO5950的安装方式和安装方法附录A遵循的标准和建议本章列举了ZXRIO5950遵循的标准和建议本书约定在本手册中可能出现下列安全符号，其代表的含义如下。安全符号意义危险表示若忽视安全告诫，就有可能发生损坏设备或导致人身伤害的严重事故安全符号意义警告表示若忽视安全告诫，就有可能发生损坏设备或导致人身伤害的重大事故注意表示若忽视安全告诫，就有可能导致设备损坏、数据丢失、设备性能降低以及其它不可预知的后果产,"提示表示该内容是特别提示的信息NOTE，说明表示该内容是正文的附加信息目录1安全1-1i.i安全说明1-1L2符号说明1-12产品描述2-12.1 产品介绍2-12.2 技术特性和参数2-33硬件描述3-13.1 硬件结构3-13.1.1 ZXRlO59363-23.1.2 ZXRlO59563-63.1.3 ZXRlO5936-PS3-103.1.4 ZXRlO5956-PS3-153.1.5 展子卡及适配架3-203.1.6 电源3-243.1.7 风扇3-283.1.8 光模块3-293.2 线缆3-323.2.1 电源线缆3-32322设备保护地线3-333.2.3 串口配置线3-363.2.4 以太网线3-373.2.5 光纤3-39326高速电缆3-404硬件安装4-14.1 桌面安装4-14.2 机柜安装4-24.3 电缆安装4-3431线缆安装4-44.3.2上电步骤4-54.4 （可选）交流电源避雷器安装4-5A遵循的标准和建议A-I图目录I表目录in缩略语表V安全本章包含如下主题：安全说明1-1符号说明111.1 安全说明本设备中存在高温和高压，只有经过培训合格的专业人员才能进行安装、操作和维护。在设备安装、操作和维护中，必须遵守所在地的安全规范和相关操作规程，否则可能会导致人身伤害或设备损坏。手册中提到的安全注意事项只作为当地安全规范的补充。设备中的debug命令会严重影响设备性能，请慎重使用。特别是debugall命令，会把所有debug进程全打开，在带业务的设备上不应该使用。建议在用户网络正常的情况下，不要使用debug命令。中兴通讯不承担任何因违反通用安全操作要求或违反设计、生产和使用设备安全标准而造成的责任。1.2 符号说明对设备进行安装、操作和维护时需要注意的一些内容，采用如下格式进行说明°警告！表示若忽视安全告诫，就有可能发生重大或严重伤害事故，或损坏设备。注意！表示若忽视安全告诫，就有可能发生伤害事故，或损坏设备。NOTE/说明:除安全说明以外的需要特别注意的内容。本章包含如下主题:2-12-3产品介绍技术特性和参数2.1产品介绍产品简介ZXRlO5950系列全千兆智能路由交换机是中兴通讯针对企业用户推出的三层盒式交换机。ZXRlO5950提供高密度千兆接入接口和万兆上行接口，具备全面的二层交换和三层路由能力，支持丰富的安全和可靠性机制，同时支持40G堆叠和以太网供电，可广泛应用于园区网汇聚接入、IDC千兆接入等多种场景，能为各类企业用户提供可靠的高带宽解决方案CZXRlO5950系列有如下的产品型号：ZXRlO5936提供24个GE电接口，4个GECombO接口和2个扩展槽，外观如图2-1所不O图27 ZXR10 5936外观示意图 ZXRlO 5936-PS提供24个GE电接口，4个GECOmbO接口和2个扩展槽，其中24个GE 电接口支持EEE802.3 af/at标准，接口 58的每个接口可以输出功率为60 W,外观 如图2-2所示。图2-2ZXR105936-PS外观示意图ZXRlO5956提供48个GE电接口和2个扩展槽，外观如图2-3所示。图2-3ZXR105956外观示意图 ZXRlO5956-PS提供48个GE电接口和2个扩展槽，其中48个GE电接口支持IEEE802.3af/at标准，接口14的每个接口可以输出功率为60W,外观如图2-3所示。图2-4ZXR105956-PS外观示意图ZXRlO5950系列交换机的扩展槽可以配备以下五种类型的扩展子卡： 4端口10GE-SFP+万兆光扩展子卡 4端口IGE千兆光扩展子卡 4端口IGE千兆光扩展子卡（不支持MACSee） 4端口IGE千兆电扩展子卡 2端口40GEMiniSASHD堆叠扩展子卡（仅后面板扩展槽位支持）产品特点ZXRIO5950系列交换机采用先进的专用核心芯片，良好的业务扩展及增值能力，延长了设备的使用寿命，最大限度地保护了资产投资收益率。"绿色环保”的设计理念，产品的功耗保持业内的较低水平。设备结构紧凑小巧，占用空间小，运营费用低。模块化双电源保证了高可靠性，极大地降低了运维成本，实现了运营利润的最大化。ZXRlO5950系列产品具有以下特点： 超前的性能和容量，提升客户网络升级及部署效率。 提升视频服务体验，确保用户高质量视频服务感受。 丰富的业务平台，网络融合的理想平台。 电信级高可靠性，提高灾难的恢复能力。 卓越的运维管理设计，降低运营维护成本。 绿色节能环保，降低部署环境要求。2.2技术特性和参数表2-1详细列出了ZXRIo5950的技术特性和参数。表2-1ZXR105950技术特性和参数项目ZXRlO5936ZXRlO5956ZXRlO5936-PSZXRlO5956-PS尺寸43.6mm（高）×442mm（宽）×440mm（深）重量8.3kg8.4kgW9kgW9.2kg电源交流电源输入：100V240V,50Hz60Hz直流电源输入：-38V-57V交流电源输入：100V240V,50Hz-60Hz功耗典型功耗：60.5W最大功耗：87W典型功耗：66.7W最大功耗：92W典型功耗:64,5W最大功耗：929W（电源输出53.35V,POE最大输出840W,系统功耗89W）典型功耗:76.6W最大功耗：1036W（电源输出53.35V,PoE最大输出940W,系统功耗96W）环境温度长期工作温度：-5U45C。短期工作温度：-5b55C。存储环境温度：-40C0-70C0环境湿度相对湿度10%90%,非凝结端口交换容量296Gbps336Gbps296Gbps336Gbps包转发率222Mpps252Mpps222Mpps252Mpps内存大小2GB环保规范ReductionofHazardousSubstances（ROHS）项目ZXRlO5936ZXRlO5956ZXRlO5936-PSZXRlO5956-PS浪涌防护DC1线-线：2kv；线-地：4kvAC,线-线：6kv；线-地:6kv接口：L5kvAC,线-线：4kv；线-地：4kv接口：1.5kv可靠性MTBF：>400000小时MTTR：<30分钟EMC： FCCPart15(CFR47)ClassA EN55022ClassA ETSIEN300386 EN55024 ICES-003ClassA IEC61000-3-2 IEC61000-3-3 CISPR22ClassA CISPR24 ICES-003ClassA AS/NZSCISPR22ClassA IEC61000-4-2 ITU-TK20 ITU-TK21 ITU-TK44Safety: UL609503rdEdition CSAC22.2No.609503rdEdition IEC60950 EN60950 EN60825-l EN60825-2 IEC60825-l IEC60825-2硬件描述本章包含如下主题：硬件结构3-1线缆3-323.1 硬件结构ZXRlO5950的硬件结构包括：盒体，电源，以太网交换主板，扩展子卡等部分。盒体ZXRlO5936/5936-PS/5956/5956-PS采用高度为43.6mm的盒体。电源ZXRlO5950采用独立电源模块。电源模块特点如表3-1所示。表3-1电源模块特点功能ZXRlO5936/5956ZXRlO5936-PS/5956-PS电源类型交流电源模块AC-DC直流电源模块DC-DC交流电源模块Ae-DC支持冗余备份支持双电源模块并联工作，以实现电源系统冗余备份支持双电源模块并联工作，以实现电源系统冗余备份支持热插拔支持热插拔支持热插，不支持热拔风扇ZXRIO5950采用主动式的风冷散热，风扇安装于交换机的后侧。风扇可根据交换机内部温度自动调速，具有低噪音、低功耗绿色节能特点。风扇板支持热插拔。以太网交换主板以太网交换主板为ZXRlO5936/5936-PS/5956/5956-PS的核心硬件，实现交换机的交换和转发功能。扩展子卡针对不同的产品型号提供不同的扩展子卡，满足万兆上行、千兆接入以及堆叠等不同的应用和需求。3.1.1ZXR105936设备外观ZXRlO5936的盒体高度为43.6mmo 提供24个千兆以太网电接口，电接口类型是RJ45,支持5类及5类以上双绞线。 提供4个Combo口，可以根据实际使用环境选择RJ45接口或SFP接口。 前后面板扩展槽位支持59-4GE-SF,59-4GE-SF-M159-4GE-RJ-M,59-4XG-SF-M等扩展子卡。 后面板扩展槽位支持堆叠子卡59-2L-SK。ZXRlO5936的正面如图3-1所示，背面如图3-2所示。图3-1ZXR105936正面图1. ComboD2.10/Ioo/1000BaSe-T 以太网 端口3. CONSOLE 口4.10/100/1000BaSe-T 管理网 口5 .模式按钮6 .扩展子卡槽位图3-2 ZXR10 5936背面图1 . USB 口2 .扩展子卡槽位3 .风扇4 .电源接口ZXRlO5936的接口说明参见表3-2。表3-2ZXR105936的接口说明名称数量描述10/100/1000BaSe-T以太网端口24固定以太网端口。COmb。口©4根据使用场景可使用IoO/1000BaSe-T接口或者IoOBaSe-FX/1000BaSe-X接口，SFP光接口和RJ45电接口互斥，不可同时使用。CONSOLED2MiniUSB接口或RJ45接口各一个，用于实现对业务的配置管理，不可同时使用。10/100/1000BaSe-T管理网口1实现对设备进行BC)C)T及版本下载等功能。USB1A-USB接口实现U盘数据读写操作.前面板扩展子卡槽位1支持子卡类型：59-4GE-SF59-4GE-SF-M59-4GE-RJ-M59-4XG-SF-M后面板扩展子卡槽位21支持子卡类型：59-4GE-SF59-4GE-SF-M59-4GE-RJ-M59-4XG-SF-M59-2L-SK鬻灌就认是2插接千兆光模块；当使用百兆光模块时，需要手动配置将SFP1.Coi2.后面板扩展槽位插装59-4GE-SF,59-4GE-SF-M,59-4GE-RJ-M,59-4XG-SF-M等子卡时，需要配合子书适配奥59-ADP一起使用，具体参见3.1.5扩展子卡及适配架。指示灯ZXRlO5936的指示灯包括： 1个系统状态指示灯RUN/ALM指示设备运行状态，1个MNG指示灯指示调试网口的运行状态。 24个端口指示灯表示24个10/100/1000BaSe-T端口的状态，每个端口对应1个指示灯。 8个端口指示灯表示4个COmbO端口的状态(端口号相同的RJ45端口和SFP端口互为Combo11,两者不同时显示)。 电源指示灯PWR指示电源的运行状态。 风扇指示灯FAN指示风扇的运行状态。指示灯运行状态： 系统指示灯ZXRlO5936系统指示灯功能说明参见表3-3。表3-3ZXR105936系统指示灯功能说明指示灯灭绿红黄RUN/ALM设备没有上电绿闪：设备运行正常红：设备运行故障一MNG无连接绿亮：1Glink黄亮：10/100Mlink绿闪：1Gactive黄闪：10/100MactiveFAN设备没有上电绿亮：风扇运行正常红：风扇运行故障PWR设备没有上电绿亮：电源运行正常红：电源运行故障C一1.两个电源槽位中的电源模块只要其中一个有故障，电源状态指示灯都会变红。端口指示灯前面板有模式（Mjxmon）按钮，按模式按钮选择所需要的模式，对应端口状态指示灯会变亮，方便用户直观地维护设备。模式（M.button）按钮操作方法如下：÷ 按一下按钮，对应的指示灯闪烁，在2秒时间内，再次按下按钮切换模式，对应的指示灯闪烁2秒熄灭后，进入该模式，指示灯执行该模式功能。÷ 如果一直处于某一模式下，3分钟内没有按下按钮，则会自动退出该模式，返回LINK模式。÷ 如果一直处于某一模式下，3分钟内再次按下按钮，对模式进行切换，对应的指示灯开始闪烁。÷ 1.INK、SPEEDsDUPLEX.STAT模式下，状态均是实时更新；PING模式下，每20秒执行一次PING过程；其他模式下，每3秒更新对应状态。ZXRlO5936端口指示灯功能说明参见表3-4。表3-4ZXR105936端口指示灯功能说明指示灯MJjutton功能选择状态含义101001000BaSe-T端口端口上方无/LINK灭没有连接绿亮连接建立绿闪有数据转发SPD绿亮端口速率和端口默认速率一致黄亮端口速率和端口默认速率不一致指示灯位置IVLbutton功能选择状态含义DUP绿亮端口处于全双工状态黄亮端口处于半双工状态STAT灭端口的STP状态是disable绿亮端口的STP状态是forward黄亮连接错误，错误帧，CRC错乐等CPU%绿亮利用端口524指示灯，显示设备当前的CPU利用率，每个端口表示5%MEM%绿亮利用端口524指示灯，显示设备当前的内存占用率，每个端口表示5%BW绿亮利用端口524指示灯显示设备当前的上行口出带宽的带宽占用率，以上行口当前的速率为基准IBW绿亮利用端口524指示灯显示设备当前的上行口入带宽的带宽占用率，以上行口当前的速率为基准PING绿亮设备会向网管中心发5个ICMP包，对于每个ICMP包，用端口指示灯来指示收到正确的回复黄亮设备会向网管中心发5个ICMP包，对于每个ICMP包，用端口15指示灯来指示没有收到正确的回复CRC黄亮端口有CRC错误帧统计STORM黄亮端口是风暴端口NoMAC黄亮端口没有学习到MAC指示灯MJjutton功能选择状态含义Combo口(10/100/10OoBaSe-T或者100Base-FXlOOOBase-X®端口上方无/LINK灭没有连接绿亮连接建立绿闪有数据转发SPD绿亮RJ45端口速率和端口默认速率一致或者SFP端口速率为1000M黄亮RJ45端口速率和端口默认速率不一致或者SFP端口速率为100MDUP绿亮RJ45端口处于全双工状态或者SFP端口处于全双工状态黄亮RJ45端口处于半双工状态1褥辘疆慧疆S插接千兆光模块；当使用百兆光模块时，需要手动配置3.1.2ZXR105956设备外观ZXRlO5956机箱的高度为43.6mm0提供48个千兆以太网电接口，电接口类型是RJ45,支持5类及5类以上双绞线。前后扩展槽位支持59-4GESF,59-4GE-SF-M,59-4GE-RJ-M,594XG-SFM等扩展子卡。后面板扩展槽位支持堆叠子卡59-2L-SK°ZXRlO5956的正面如图3-3所示，背面如图3-4所示。图3-3ZXR105956正面图23421.10/100/1000BaSe-T以太网3.10/IOo/1000BaSe-T管理网5.扩展子卡槽位端口口2.CONSOLE4.模式按钮图3-4 ZXR10 5956背面图1 . USB 口2 .扩展子卡槽位3.风扇4.电源接口ZXRlO5956接口说明参见表3-5。表3-5ZXR105956接口说明名称数是描述10/100/1000BaSe-T以太网端48固定以太网端口。CONSOLE2MiniUSB接口或RJ45接口各一个,用于实现对业务的配置管理，不可同时使用。10/100/10CIOBaSe-T管理网口1实现对设备进行BooT及版本下载等功能。USB1A-USB接口实现U盘数据读写操作。前面板扩展子卡槽位1支持子卡类型：59-4GE-SF59-4GE-SF-M59-4GE-RJ-M59-4XG-SF-M后面板扩展子卡槽位©1支持子卡类型：59-4GE-SF59-4GE-SF-M59-4GE-RJ-M59-4XG-SF-M59-2L-SK1.后面板扩展槽位插装59-4GE-SF,59-4GE-SF-M,59-4GE-RJ-M,59-4XG-SF-M等子卡时，需要配合子车适配架59-ADP一起使用.具体参见3.1.5扩展子卡及适配架。指示灯ZXRlO5956指示灯包括： 1个系统状态指示灯RUN/ALM指示设备运行状态，1个MNG指示灯指示调试网口的运行状态。 48个端口指示灯表示48个10/100/1000BaSe-T端口的状态，每个端口对应1个指示灯。 电源指示灯PWR指示电源的运行状态。 风扇指示灯FAN指示风扇的运行状态。指示灯运行状态： 系统指示灯ZXRlO5956系统指示灯功能说明参见表3-6。表3-6ZXR105956系统指示灯功能说明指示灯灭绿红黄RUN/ALM设备没有上电绿闪：设备运行正常红：设备运行故障MNG无连接绿亮：1Glink黄亮：10/100Mlink绿闪：1Gactive黄闪：10/100MactiveFAN设备没有上电绿亮：风扇运行正常红：风扇运行故障一PWR设备没有上电绿亮：电源运行正常红：电源运行故障1.两个电源槽位中的电源模块只要其中一个有故障，电源状态指示灯都会变红。 端口指示灯前面板有模式按钮，按模式按钮选择所需要的模式，对应端口状态指示灯会变亮，方便用户直观地维护设备C模式（MJDlmOn）按钮操作方法如下：÷按一下按钮，对应的指示灯闪烁，在2秒时间内，再次按下按钮切换模式，对应的指示灯闪烁2秒熄灭后，进入该模式，指示灯执行该模式功能。÷ 如果一直处于某一模式下，3分钟内没有按下按钮，则会自动退出该模式，返回LlNK模式。÷ 如果一直处于某一模式下，3分钟内再次按下按钮，对模式进行切换，对应的指示灯开始闪烁。÷ 1.INK、SPEED.DUPLEX.STAT模式下，状态均是实时更新；PING模式下，每20秒执行一次PING过程；其他模式下，每3秒更新对应状态。ZXRlO5956端口指示灯功能说明参见表3-7。表3-7ZXR105956端口指示灯功能说明指示灯位置M_button功能选择状态含义101001000BaSe-T端口端口上方无/LINK灭没有连接绿亮连接建立绿闪有数据转发SPD绿亮端口速率和端口默认速率一致黄亮端口速率和端口默认速率不一致DUP绿亮端口处于全双工状态黄亮端口处于半双工状态STAT灭端口的STP状态是disable绿亮端口的STP状态是forward黄亮其它CP%绿亮利用端口120指示灯，显示设备当前的CPU利用率，每个端口表示5%MEM%绿亮利用端口120指示灯，显示设备当前的内存占用率，每个端口表示5%BW绿亮利用端口120指示灯显示设备当前的上行口出带宽的带宽占用率，以上行口当前的速率为基准BW绿亮利用端口120指示灯显示设备当前的上行入带宽的带宽占用率，以上行口当前的速率为基XiPING绿亮设备会向网管中心发5个ICMP包，对于每个ICMP包，用端口15指示灯来指示收到正确的回复黄亮设备会向网管中心发5个ICMP包，对于每个ICMP包，用端口15指指示灯MJjutton功能选择状态含义示灯来指示没有收到正确的回复CRC黄亮端口有CRC错误帧统计STORM黄.完端口是风暴端口NoMAC黄亮端口没有学习到MAC3.1.3ZXR105936-PS设备外观ZXRlO5936-PS机箱的高度为43.6mm0 提供24个千兆以太网电接口，电接口类型是RJ45,支持5类及5类以上双绞线。 提供4个Comb。口，可以根据实际使用环境选择RJ45接口或SFP接口。 前后面板扩展槽位支持59-4GE-SF,59-4GE-SF-M159-4GE-RJ-M,59-4XG-SF-M等扩展子卡。 后面板扩展槽位支持堆叠子卡59-2L-SK。ZXRlO5936-PS的正面如图3-5所示，背面如图3-6所示。图3-5 ZXR10 5936-PS正面图2. 10/100/1000BaSe-T 以太网 端口4.10/100/1000BaSe-T 管理网 口6.扩展子卡槽位图3-6ZXR105936-PS背面图1 .USB口3.风扇2 .扩展子卡槽位4.电源接口ZXRlO5936-PS接口说明参见表3-8。表3-8ZXRW5936-PS接口说明名称数量描述IO/100/1000BaSe-T以太网端口24支持PoE供电，IEEE802.3afat标准采用12/36线对供电，如图3-7所示；60W采用12/36,45/78线对供电,如图3-8所示。Combo口©4根据使用场景可使用Ioo/1000BaSe-T接口或者IOoBaSe-FX/1000BaSe-X接口，SFP光接口和RJ45电接口互斥，不可同时使用。CONSOLE2MiniUSB接口或RJ45接口各一个，用于实现对业务的配置管理，不可同时使用。101001000Base-T管理网1实现对设备进行Boc)T及版本下载等功能。USB口1A-USB接口实现U盘数据读写操作。前面板扩展子卡槽位1支持子卡类型： 59-4GE-SF 59-4GE-SF-M 59-4GE-RJ-M 59-4XG-SF-M后面板扩展子卡槽位21支持子卡类型： 59-4GE-SF 59-4GE-SF-M 59-4GE-RJ-M 59-4XG-SF-M 59-2L-SK1 .Comb。的SFP光接口速率默认是1G,插接千兆光模块；当使用百兆光模块时，需要手动配置将SFP光接口速率降逆为Ie)OM。2 .后面板扩展槽位插装59-4GE-SF,59-4GE-SF-M.59-4GE-RJ-M159-4XG-SF-M等子卡时，需要配合子车适配梁59-ADP一起使用.具体参见3.1.5扩展子卡及适配架。图3-7ZXR105936-PS12/36线对供电图图3-8ZXR105936-PS12/36线对，45/78线对供电图指示灯ZXRlO5936-PS指示灯包括： 1个系统状态指示灯RUN/ALM指示设备运行是否正常，1个MNG指示灯指示调试网口的运行状态。 24个端口指示灯表示24个100/1000BaSe-X端口的状态，每个端口对应1个指示灯。 8个端口指示灯表示4个CombO端口的状态（端口号相同的RJ45端口和SFP端口互为Combo11,两者不同时显示）。 电源指示灯PWR指示电源的运行状态。 风扇指示灯FAN指示风扇的运行状态。指示灯运行状态： 系统指示灯ZXRlO5936-PS系统指示灯功能说明参见表3-9。表3-9ZXR105936-PS系统指示灯功能说明指示灯灭绿红黄RNALM设备没有上电绿闪：设备运行正常红：设备运行故障MNG无连接绿亮：1Glink黄亮：10/100Mlink绿闪:IGactive黄闪：10/100MactiveFAN设备没有上电绿亮：风扇运行正常红：风扇运行故障PWR设备没有上电绿亮：风扇运行正常红：电源运行故障©1.两个电源槽位中的电源模块只要其中一个有故障，电源状态指示灯都会变红, 端口指示灯前面板有模式按钮，按模式按钮选择所需要的模式，对应端口状态指示灯会变亮，方便用户直观地维护设备C模式（MjDUtton）按钮操作方法如下：÷ 按一下按钮，对应的指示灯闪烁，在2秒时间内，再次按下按钮切换模式，对应的指示灯闪烁2秒熄灭后，进入该模式，指示灯执行该模式功能。÷ 如果一直处于某一模式下，3分钟内没有按下按钮，则会自动退出该模式，返回LINK模式。÷ 如果一直处于某一模式下，3分钟内再次按下按钮，对模式进行切换，对应的指示灯开始闪烁。÷ 1.INK、SPEED.DUPLEX.STAT、POE模式下，状态均是实时更新；PlNG模式下，每20秒执行一次PlNG过程；其他模式下，每3秒更新对应状态。ZXRlO5936-PS端口指示灯功能说明参见表3-10。表370ZXR105936-PS端口指示灯功能说明指示灯位置MJ）UttOn功能选择状态含义101001000BaSe-T端口端口上方无/LINK灭没有连接绿亮连接建立绿闪有数据转发SPD绿亮端口速率和端口默认速率一致指示灯MJjutton功能选择状态含义黄亮端口速率和端口默认速率不一致DUP绿亮端口处于全双工状态黄亮端口处于半双工状态STAT灭端口的STP状态是disable绿亮端口的STP状态是forward黄亮其它PoE灭无连接绿亮对外正常供电黄亮对外供电异常CPU%绿亮利用端口524指示灯，显示设备当前的CPU利用率，每个端口表示5%MEM%绿亮利用端口524指示灯，显示设备当前的内存占用率，每个端口表示5%TBW%绿亮利用端口524指示灯显示设备当前的上行口出带宽的带宽占用率，以上行口当前的速率为基准IBW%绿亮利用端口524指示灯显示设备当前的上行入带宽的带宽占用率，以上行口当前的速率为基准PING绿亮设备会向网管中心发5个ICMP包，对于每个ICMP包，用端口15指示灯来指示收到正确的J复黄亮设备会向网管中心发5个ICMP包，对于每个ICMP包，用端口15指示灯来指示没有收到正确的回复CRC黄亮端口有CRC错误帧统计STORM黄亮端口是风暴端口指示灯位置IVLbutton功能选择状态含义NoMAC黄亮端口没有学习到MACCOMBO(10/100/100OBaSe-T或者100Base-FX/1OOOBase-X)©端口上方无/LINK灭没有连接绿亮连接建立绿闪有数据转发SPD绿亮RJ45端口速率和端口默认速率一致或者SFP端口速率为IoOOM黄亮RJ45端口速率和端口默认速率不一致或者SFP端口速率为IOoMDUP绿亮RJ45端口处于全双工状态黄亮RJ45端口处于半双工状态1.Comb。的SFP光接口速率默认是1G,插接千兆光模块；当使用百兆光模块时，需要手动配置将SFP光接口速奉降速为IooM。3.1.4ZXR105956-PS设备外观ZXRlO5956-PS的机箱高度为43.6mm0 提供48个千兆以太网电接口，电接口类型是RJ45,支持5类及5类以上双绞线。前后面板扩展槽位支持59-4GE-SF,59-4GE-SF-M,59-4GE-RJ-M,59-4XG-SF-M等扩展子卡。 后面板扩展槽位支持堆叠子卡59-2L-SK。ZXRlO5956-PS的正面如图3-9所示，背面如图3-10所示。图3-9ZXR105956-PS正面图151.10/100/1000BaSe-T以太网3.10/Ioo/1000BaSe-T管理网5.扩展子卡槽位端口口2.CONSOLE4.模式按钮图370 ZXR10 5956-PS背面图1 . USB n2 .扩展子卡槽位3 .风扇4 .电源接口ZXRlO5956-PS接口说明参见表3-11。表371ZXR105956-PS接口说明名称数量描述10/100/1000BaSe-T以太网端口48支持PoE供电，IEEE802.3afai标准采用12/36线对供电，如图3-11所示；60W采用12/36,45/78线对供电,如图3-12所示。CONSOLED2MiniUSB接口或RJ45接口各一个，用于实现对业务的配置管理，不可同时使用。10/100/1000BaSe-T管理网口1实现对设备进行BooT及版本下载等功能。USB口1A-USB接口实现U盘数据读写操作。前面板扩展子卡槽位1支持子卡类型： 59-4GE-SF 59-4GE-SF-M 59-4GE-RJ-M 59-4XG-SF-M后面板扩展子卡槽位©1支持子卡类型： 59-4GE-SF 59-4GE-SF-M 59-4GE-RJ-M 59-4XG-SF-M 59-2L-SK后合局配59-4GE-SF-M,59-4GE-RJ-M,59-4XG-SF-M等子卡时，需要配具体参见3.1.5扩展子卡及适配架。图372ZXR105956-PS12/36线对，45/78线对供电图指示灯ZXRlO5956-PS指示灯包括： 1个系统指示灯RUN/ALM指示设备运行状态，1个MNG指示灯指示调试网口的运行状态。 48个端口指示灯表示48个10/100/1000BaSe-T端口的状态，每个端口对应1个指示灯。 电源指示灯PWR指示电源的运行状态。 风扇指示灯FAN指示风扇的运行状态。指示灯运行状态： 系统指示灯ZXRlO5956-PS系统指示灯功能说明参见表3-12。表372ZXR105956-PS系统指示灯功能说明指示灯灭绿红黄RUN/ALM设备没有上电绿闪：设备运行正常红：设备运行故障MNG无连接绿亮:1Glink黄亮：10/100Mlink绿闪：1Gactive黄闪：10/100MactiveFAN风扇插箱没有插上绿亮：风扇运行正常红：风扇运行故障PWR设备没有上电绿亮：电源运行正常红：电源运行故障©一1.两个电源槽位中的电源模块只要其中一个有故障，电源状态指示灯都会变红。 端口指示灯前面板有模式按钮，按模式按钮选择所需要的模式，对应端口状态指示灯会变亮，方便用户直观地维护设备C模式（M.button）按钮操作方法如下：÷按一下按钮，对应的指示灯闪烁，在2秒时间内，再次按下按钮切换模式，对应的指示灯闪烁2秒熄灭后，进入该模式，指示灯执行该模式功能。÷如果一直处于某一模式下，3分钟内没有按下按钮，则会自动退出该模式，返回LINK模式。÷如果一直处于某一模式下，3分钟内再次按下按钮，对模式进行切换，对应的指示灯开始闪烁。÷LINK、SPEED.DUPLEX.STAT、POE模式下，状态均是实时更新；PING模式下，每20秒执行一次PlNG过程；其他模式下，每3秒更新对应状态。ZXRlO5956-PS端口指示灯功能说明参见表3-13。表373ZXR105956-PS
