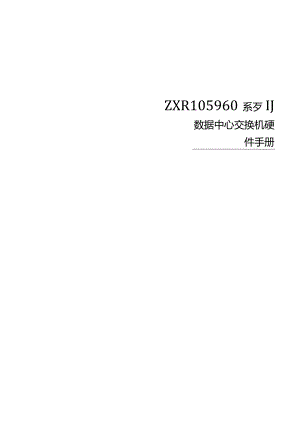

ZXR105960系列交换机硬件手册.docx

ZXR105960系歹IJ数据中心交换机硬件手册刖百手册说明本手册为ZXR105960系列数据中心交换机硬件描述，介绍了ZXRlO5960数据中心交换机的硬件结构、电源模块、散热系统、结构安装和常用电缆等信息，适用的机型为： ZXR105960-64DL数据中心交换机 ZXR105960-32DL数据中心交换机 ZXR105960-64NL数据中心交换机读者对象本手册主要适用于如下人员： 网络规划工程师 设备安装和维护工程师 网络配置和管理工程师内容简介ZXR105960系列数据中心交换机硬件手册的章节及概要如下：章名概要第1章安全介绍安全说明和符号说明第2章产品介绍对ZXRIO5960系统进行整体介绍第3章硬件描述介绍ZXRlO5960的结构和原理第4章硬件安装介绍ZXRlO5960的安装方式和安装方法附录A遵循的标准和建议介绍了ZXRl05960遵循的各类标准和建议本书约定1.安全符号约定在本手册中可能出现下列安全符号，所代表的含义如下。安全符号意义NOTE_F说明表示该内容是正文的附加信息2.命令格式约定在本手册中可能出现下列命令符号，所代表的含义如下。命令符号意义Ijl注释，不需要输入的内容粗体字表示命令或关键字斜体字表示需设置的参数I用于分隔若干选项，表示二选一或多选一O方括号中的关键字或参数为可选项0大括号中的关键字或参数为必选项yz表示必须选择x,y,z中的一个×yIz方括号中的内容是可选的，但如果选择了方括号中的内容，就必须选择大括号中y,Z中的一个*()表示内容X可以循环4y,z表示多选多参数，x、y、Z三个参数可以选择一个，也可以选择多个，选择顺序任意目录1安全1-111安全说明1-11.2符号说明1-12产品介绍2-12.1 产品简介2-12.2 产品特点2-22.3 技术特性和参数2-23硬件描述3-13.1 硬件结构3-13.1.1 ZXR105960-64DL3-13.1.2 ZXR105960-32DL3-23.1.3 ZXR105960-64NL3-43.1.4 指示灯3-53.1.5 电源模块3-83.1.6 风扇模块3-113.2 光模块和线缆3-123.2.1 电源线缆3-12322设备保护线缆3-13323串口配置线缆3-17324USB口转接线缆3-18325以太网线缆3-183.2.6 光模块3-20327光纤3-21328高速电缆3-224硬件安装4-14.1 安装方式4-14.1.2 桌面安装4-14.1.3 机柜安装4-24.2 电缆安装4-44.3 上电步骤4-54.4 （可选）交流电源避雷器安装4-6A遵循的标准和建议A-I图目录I表目录in缩略语表V安全本章包含如下主题：安全说明1-1符号说明1-11.1 安全说明本设备中存在高温和高压，只有经过培训合格的专业人员才能进行安装、操作和维护。在设备安装、操作和维护中，必须遵守所在地的安全规范和相关操作规程，否则可能会导致人身伤害或设备损坏。手册中提到的安全注意事项只作为当地安全规范的补充。设备中的debug命令会严重影响设备性能，清慎重使用。特别是debugall命令，会把所有debug进程全打开，在带业务的设备上不应该使用。建议在用户网络正常的情况下，不要使用debug命令。中兴通讯不承担任何因违反通用安全操作要求或违反设计、生产和使用设备安全标准而造成的责任。1.2 符号说明对设备进行安装、操作和维护时需要注意的一些内容，采用如下格式进行说明。注意！表示若忽视安全告诫，就有可能发生伤害事故，或损坏设备。除安全说明以外的需要特别注意的内容。产品介绍本章包含如下主题:2-12-22-2产品简介产品特点技术特性和参数2.1 产品简介ZXRIO5960系列全万兆交换机是中兴通讯推出的一系列数据中心级万兆交换产品，外观如图2-1、图2-2和图2-3所示。提供高密度的万兆接口，可支持高达40GE的上行端口，并具有丰富的数据中心特性、极高的可靠性和先进丰富的易维特性，可广泛应用在国内外大中型企业数据中心、园区汇聚等各种应用场景，为客户网络提供高度集成、优质可靠的网络解决方案。图27 ZXR10 5960-32DL外观示意图图2-2 ZXR10 5960-64DL外观示意图图2-3ZXR105960-64NL外观示意图2.2 产品特点ZXRIo5960系列产品具有以下特点： 大容量，高性能ZXRW5960-64DL:提供48个IOGbPS光接口和4个40GbPS光接口。ZXR105960-32DL:提供24个IoGbPS光接口和2个40GbPS光接口。ZXRW5960-64NL:提供48个IOGbPS电接口和4个40GbPS光接口。高性能的网络交换，保证每个端口的线速转发能力；大容量，满足网络带宽持续增长的需求O 低功耗紧凑的设计和合理的布局使得使用少量风扇达到系统散热要求，且转速动态调节；大功耗芯片采用智能供电管理，降低整机功耗，减少客户运营成本。 高可靠性技术电源和风扇支持热插拔，双电源1+1备份设计，保障供电的稳定性。 丰富的易维方式面板含系统、电源、风扇运行状态指示，端口状态、流量、CPU负荷、内存管理等通过指示灯状态指示。2.3 技术特性和参数表2-1详细列出了ZXRIo5960的技术特性和参数。表27ZXR105960技术特性和参数项目ZXRlO5960-64DLZXRlO5960-32DLZXRlO5960-64NL尺寸43.6mm（高）442mm（宽）440mm（深）重量8.0kg7.6kg9.0kg项目ZXRlO5960-64DLZXRlO5960-32DLZXRlO5960-64NL电源交流电源：100V240V,50Hz60Hz,支持240V高压直流输入直流电源：38V-72V功耗典型功耗:160W最大功耗：345W典型功耗:120W最大功耗：265W典型功耗:195W最大功耗：320W可靠性MTBF:>200000小时MTTR:<30分钟EMC: CEmarking FCCPart15(CFR47)ClassA CISPR22ClassA EN55022ClassA ETSIEN300386 EN55024(CISPR24) IEC61000-3-2 IEC61000-3-3Safety: UL609503rdEdition IEC60950 EN60950 EN60825-1andEN60825-2 CSAC22.2No609503rdEdition环保规范ReductionofHazardousSubstances(ROHS)端口防护交流电源防雷4kV环境温度抽风模式下：工作温度-5-50吹风模式下：长期工作温度-5°C45°C,短期工作温度-5°C50°C存储环境温度：-40P70P环境湿度相对湿度10%90%,非凝结交换容量1280Gbps640Gbps1280Gbps硬件描述本章包含如下主题:硬件结构3-12光模块和线缆3.1 硬件结构ZXRlO5960为IU高度盒体设备。硬件结构包括：盒体，电源，风扇、以太网交换主板等部分。3.1.1 ZXR105960-64DLZXRIo5960-64DL全万兆交换机，结构紧凑，端口密集。设备外观图如图3-1、图32所不。图37 ZXR10 5960-64DL正面视图CONSOLE模式指示灯 模式按钮 USB风扇指示灯电源指示灯系统指示灯图3-2ZXR105960-64DL背面视图电源模块风扇模块风扇模块电源模块USBZXR105960-64DL的接口类型参见表3-1。表3TZXR105960-64DL接口类型描述接口名称数量描述10GbE1000Base-x4848个万兆光接口，可配置在千兆模式40GbE44个40G光接口，可配置在41OG模式10/100/1OOOBASe-T1管理网口，用于实现对设备进行BooT及版本下载等功能CONSOLE1MiniUSBConsole,用于设备管理和配置USB1MiniUSB接口，用于实现U盘数据读写操作USB1A-USB接口，用于实现U盘数据读写操作，与MiniUSB同时只能使用其一3.1.2 ZXR105960-32DLZXRlO5960-32DL相对5960-64DL,减少一半业务端口。5960-32DL设备外观图如图33、图34所示。图3-3ZXR105960-32DL正面视图图3-4ZXR105960-32DL背面视图电源模块 风扇模块风扇模块电源模块USBUZXR105960-32DL的接口类型参见表3-2。表3-2ZXR105960-32DL接口类型描述接口名称数呈描述10GbEZ100OBase-X2424个万兆光接口，可配置在千兆模式40GbE22个40G光接口，可配置在41OG模式10/100/1OOOBASe-T1管理网口，用于实现对设备进行BoOT及版本下载等功能CONSOLE1MiniUSBConsole,用于设备管理和配置USB1MiniUSB接口，用于实现U盘数据读写操作USB1A-USB接口，用于实现U盘数据读写操作，与MiniUSB同时只能使用其一3.1.3ZXR105960-64NLZXRlO5960-64NL相对ZXRIo5960-64DL,业务端口为电接口。设备外观图如图3-5、图3-6所示。图3-5 ZXR10 5960-64NL正面视图40GbE K风扇指示灯模式按钮-。蜀_ 模式指示灯"+,电源指示灯 系统指示灯 CONSOLE图3-6 ZXR10 5960-64NL背面视图电源模块风扇模块 风扇模块电源模块管理网口USBZXR10 5960-64NL的接口类型参见表3-3。表3-3ZXR105960-64NL接口类型描述接口名称数量描述10GbZ100OBase-T4848个万兆电接口，可配置在千兆模式40GbE44个40G光接口，可配置在41OG模式10/100/1OOOBASe-T1管理网口，用于实现对设备进行BooT及版本下载等功能CONSOLE1MiniUSBConsole,用于设备管理和配置USB1A-USB接口，用于实现U盘数据读写操作3.1.4指示灯ZXRlO5960-64DL.ZXR105960-32DL和ZXRIO5960-64NL系统前面板分别有若干个指示灯，指示灯详细信息参见表34。表3-4ZXR105960指示灯指示灯ZXRlO5960-64DLZXRlO5960-32DLZXRlO5960-64NL端口指示灯52个26个52个系统指示灯(SYS/ALM)1个风扇指示灯(FAN1/FAN2)2个1个电源指示灯(PWR)1个模式指示灯(MODE)1个管理网指示灯(MNG)2个2个1.ZXRlo5960-64NL为1个风扇指示灯(FAN)。2.ZXRlo5960-64NL管理网口指示灯在后面板。ZXR105960指示灯功能说明参见表3-5。表3-5ZXR105960指示灯功能说明指示灯灭黄绿红系统指示灯(SYS/ALM)设备没有上电-绿闪：设备运行正常红闪：设备运行故障风扇指示灯(FAN1/FAN2)设备没有上电-绿闪：风扇工作正常红闪：风扇工作异常电源指示灯(PWR)设备没有上电-绿闪：电源工作正常红闪：电源工作异常模式指示灯(MODE)设备没有上电模式按钮表示是41OG模式模式按钮表示的是M-BUTTON模式-管理网指示灯(MNG)无连接黄亮:100Base-Txlink绿亮:100OBase-Tlink-黄闪:100Base-Txactive缘闪:100OBase-Tactive-1.ZXR105960-64NL前面板只有一个风扇指示灯，两个风扇槽位中的风扇模块只要其中一个有故障，风扇状态指示灯都会变红，具体的故障模块可由风扇模块本身的指示灯确定。ZXRW5960的前面板上有1个模式(MODE)按钮和1个黄绿双色的模式(MODE)指示灯，通过模式按钮的操作切换功能模式和功能模式下端口指示灯显示模式。模式指示灯使用不同颜色显示模式按钮所处的功能模式状态。模式指示灯的显示： 绿色灯亮代表模式按钮处于M-BUTTON功能模式。 黄色灯亮代表模式按钮处于41OGMODE功能模式。模式按钮的操作： 长按模式：长按按钮达到3秒时长，完成功能（M-BUTToN功能和41OGMODE功能）模式的切换。 短按模式：短按按钮，则实现在当前功能（M-BUTTON功能或者41OGMODE功能）模式下切换端口指示灯的显示模式，为用户提供某些关键统计数据的显示功能和关键事件的指示功能，方便用户更加方便和直观地维护设备。M-BUTTON功能和41OGMoDE功能模式端口指示灯含义如下： M-BUTToN功能M-BUTToN功能对应的端口指示灯如图3-7所示。图3-7M-BUTToN功能端口指示灯示意图W置疆骗展WW1013色13MODELINKSPDDUPSTATCPU%MBA%IBW%IBW%PINGCRCSTORMNoMAC'CM-BUTToN功能模式下端口指示灯功能说明参见表3-6。表3-6M-BUTTON功能端口指示灯功能说明端口指示灯显示模式含义端口指示灯显示IJNK模式(LINK)显示端口的LlNK/ACT状态绿灯亮：有连接绿灯闪：有流量灯灭：无连接SPEED模式(SPD)显示端口速率和端口默认速率是否一致绿灯亮：端口速率和端口默认速率一致黄灯亮：端口速率和端口默认速率不一致DUPLEX模式(DUP)©显示端口的双工状态绿灯亮：端口处于全双工状态黄灯亮：端口处于半双工状态STA模式(STAT)显示端口的STP状态，STA状态是取的端口在实例0里的状态绿灯亮：端口的STP状态是Forward灯灭：端口的STP状态是Disable黄灯亮：其它状态ZXRlo5960系歹J常!（据中心交换机硬件手册7TECPU利用率模式（CPU%）显示设备当前的CPU利用率利用端口120的指示灯显示，每个端口表示5%端口指示灯显示模式含义端口指示灯显示内存利用率模式(MEM%)显示设备当前的内存利用率利用端口120的指示灯显示，每个端口表示5%上行口出带宽占用率模式(BW%)显示设备当前的上行口出带宽的带宽占用率，以上行口当前的速率为基准利用端口120的指示灯显示，每个端口表示5%上行口入带宽占用率模式(1BW%)显示设备当前的上行口人带宽的带宽占用率，以上行口当前的速率为基准利用端口120的指示灯显示，每个端口表示5%PING网管中心模式(PING)显示设备向网管中心PING包，检测链路连通性；5盏灯亮完后，熄灭，20秒后进入下一次PlNG流程利用端口15的指示灯显示，收到正确的回复，对应的端口灯为嫁灯利用端口15的指示灯显示，没有收到正确的回复，对应的端口灯为黄灯如果没有配置网管地址，贝屿盏灯同时亮黄灯，再熄灭CRC端口显示模式(CRC)显示端口是否有CRC错误黄灯亮：端口有CRC错误帧统计灯灭：端口没有CRC错误帧统计SToRM端口显示模式(STORM)显示端口是否是风暴端口黄灯亮：端口是风暴端口灯灭：端口不是风暴端口NOMAC端口显示模式(NoMAC)显示端口是否学习到MAC,支持trunk,如果trunk学习到mac,则trunk中active的端口的指示灯是灭的黄灯亮：端口没有学习到MAC灯灭：端口学习到MAC1.ZXRlO5960-64NL电接口工作在IOGBASE-T模式时，仅支持全双工。4×10GMoDE功能4×10GMODE功能用于实现5960-64DL、5960-32DL和5960-64NL设备的40G端口配置为41OG模式，用以实现4个IoG端口功能的应用场景下，41OG的功能端口模式状态信息的显示，对应的端口指示灯如图3-8所示。图3-84×10GMODE功能端口指示灯示意图5960-64DU5960-64NL33343S3637383940414243444W48S2S3S4S5S21S22S23S24S31S32S33S34S41S42S43S44S51S52S$3SMMOCCUNKCRC«X10GM005960-32DL171819202122232482S30-9S21IS22KS23S24S3S32'S33：S34MooeUKCRCUtOGMOOC5960-64DL/5960-64NL的40G端口分别为S2、S3、S4、S5,40G端口在配置为4×10G功能时，每个40G端口扩展成4个IOG端口，以S2端口为例，则该40G端口对应的4个IOG端口的端口号分别为S21、S22、S23、S24,其他的40G端口同理。5960-32DL的40G端口分别为S2和S3,则对应的41OG功能下的4个IoG端口的端口号分别为S21、S22、S23、S24和S31、S32、S33、S34o4×10GMoDE功能模式下端口状态指示灯功能说明参见表3-7表3-74×10GMODE功能端口状态指示灯功能说明端口状态指示灯显示模式含义端口指示灯显示LINK模式（IJNK）显示端口的LlNK/ACT状态绿灯亮：有连接绿灯闪：有流量灯灭：无连接或者非410GMODE功能模式CRC端口显示模式（CRC）显示是否有CRC错误黄灯亮：端口有CRC错误帧统计灯灭：端口没有CRC错误帧统计或者非41OGMoDE功能模式÷IJNK模式下，端口指示灯显示，以40G端口S2为例。如果该端口设置为41OG功能，则进入LINK模式后，S21、S22、S23、S24丝印对应的指示灯会进行对应端口的状态显示，有连接时绿灯亮，有流量时绿灯闪，无连接则灯熄灭；如果S2并没有设置为41OG功能，仍然是40G端口模式，则进入LINK模式后，S21、S22、S23、S24丝印对应的灯熄灭。÷CRC端口显示模式下，端口指示灯显示，以40G端口S2为例。如果该端口设置为41OG功能，则进入CRC端口显示模式后，S21、S22、S23、S24丝印对应的指示灯会进行对应端口的状态显示，如果端口有CRC错误帧统计，则黄灯亮；无CRC错误帧则灯灭；如果S2并没有设置为41OG功能，仍然是40G端口模式，则进入CRC端口显示模式后，S21、S22、S23、S24丝印对应的灯熄灭不亮。3.1.5 电源模块ZXR105960提供交流电源和直流电源两种机型，支持电源1+1冗余备份。两种机型的电源模块内均自带可调速风扇散热，根据不同风向，分为抽风和吹风两种，以满足设备安装在不同环境下的散热需要。ZXRlo5960的每个电源模块均自带开关，可对电源是否供电进行控制。交流电源模块的主要功能包括：÷输入欠压、过压保护÷输出过流、过压、欠压保护÷过温保护÷短路保护÷输入掉电告警、过温告警、无输出告警÷提供I2C接口，用于电压检测、电流检测、功率上报÷可调速风扇散热÷支持热插拔交流电源模块结构如图3-9所示。图3-9交流电源模块结构图ZXRIO5960直流电源模块直流电源模块的主要功能包括:÷输入反极性保护÷输出过流保护÷输出短路保护输出异常告警÷输入欠压、过压告警，过温告警÷提供I2C接口，用于电压检测、电流检测、功率上报÷可调速风扇散热÷支持热插拔直流电源模块结构如图310所示。图3-10直流电源模块结构图ZXR105960的交流/直流电源模块上有两个指示灯，RUN和FAULT,具体含义参见表3-8。表3-8ZXR105960交流/直流电源指示灯指示灯灭绿红RUN没有上电或电源有故障常亮：电源正常工作-FAULT-常亮：电源告警或有故障NOTEr说明:当使用直流双电源时，在电源模块的-48V和48VGND上添加双极直流断路器。3.1.6 风扇模块ZXRlO5960采用主动式的风冷散热，每款设备配备两个风扇模块，每个风扇模块上安装两个可调速风扇。风扇模块根据风向不同，分为抽风和吹风两种。每款设备上的两个风扇模块同时为抽风或者吹风中的一种，以满足设备安装在不同环境下的散热需要。同时风扇模块支持热插拔，便于维护。风扇模块结构如图3-11所示。图3-11风扇模块结构图风扇规格参数如表3-9所示。表3-9风扇规格参数参数说明尺寸40mm×40mm×20mm数量2最大转速16000rpm最大风量20.13cfm最大风压367PaZXRlO5960风扇模块面板有两个指示灯，用于指示风扇的运行状态。指示灯所表示的含义如表3-10所示。表370指示灯含义指示灯灭绿红RUN风扇没有工作风扇模块工作正常指示灯灭绿红ALM风扇没有工作风扇模块出现故障3.2光模块和线缆3.2.1 电源线缆电源线根据电源模块的不同分为交流供电电缆和直流供电电缆两类：交流电源线缆图372交流电源线示意图1. IoA国标3扁公插头2. 3075mm2电源线（3C认证）ZXR105960的交流电源线缆外观如图3-12所示。3.IoA国标品字型母插头ZXR105960的交流电源线缆的型号和规格参见表3-11。表3T1交流电源电缆技术参数项目描述端子型号IoA国标3扁公插头IOA国标品字型母插头电缆型号3×0.75mm2,3C认证直流电源线缆直流-48V供电电源线PWR-20981-001,如图3-13所示。图373直流电源线PWR-20981-001示意图1.D型3芯直式电缆焊2.12AWG黑色蓝色4.标签接插头（孔+针+孔）多股耐热导线5.带预绝缘的管状端子（带防护边）3.12AWG黑色ULIOl5导线直流电源线中芯线的对应关系参见表3-12。表3-12直流电源线两端对应关系A端脚号线材颜色B端脚号标签内容A1黑B2-48VRTNA3蓝B1-48V3.2.2设备保护线缆交换机的设备保护地线用于设备的防雷、防干扰，设备保护地线外观如图3-14所示。图3-14设备保护地线示意图技术参数ZXRlO5960交换机的设备保护地线的技术参数参见表3-13。表373设备保护地线的技术参数参数项描述主接地线的线径4mm2主接地螺钉大小尺寸M4主接地线鼻的直径6.3mm安装步骤注意！ 交换机地线的正常连接是交换机防雷、防干扰的重要保障，必须正确连接地线。 消防水管和大楼的避雷针接地都不是正确的接地选项，以太网交换机的接地线应该连接到机房的工程接地。交换机的电源输入端，接有噪声滤波器，其中心地与机箱直接相连，称作机壳地（即保护地），此机壳地必须良好接地，以使感应电、泄漏电能够安全流入大地，并提高整机的抗电磁干扰的能力。以ZXRlO5960-32DL为例，正确的接地方式如下：MOTEF说明:ZXR105960-64DL的接地端子与ZXRlO5960-32DL相同。ZXR105960-64DL的接地端子位于交换机盒体侧面。1.当以太网交换机所处安装环境中有接地排时，将交换机的黄绿双色保护接地电缆一端接至接地排的接线柱上，拧紧固定螺母，如图3-15所示。图375地线安装11.交换机接地端子2.机房接地排2 .当以太网交换机所处安装环境中没有接地排时，若附近有泥地并且允许埋设接地体时，可采用长度不小于05m的角钢或钢管，直接打入地下，如图3-16所示。此时，以太网交换机的黄绿双色保护接地电缆应和角钢（或钢管）采用电焊连接，焊接点应进行防腐处理。图376地线安装21.交换机接地端子3.角钢或钢管3 .当以太网交换机所处安装环境中没有接地排，并且条件不允许埋设接地体时，若以太网交换机采用交流供电，可以通过交流电源的PE线进行接地，如图3-17所示。此时，应确认交流电源的PE线在配电室或交流供电变压器侧良好接地。图377地线安装34 .当以太网交换机所处安装环境中没有接地排，并且条件不允许埋设接地体时，若以太网交换机采用-48V直流供电，可以通过直流电源的回流线-48VRTN进行接地，如图318所示。此时，应确认-48VRTN在直流电源柜的直流输出口处可靠接地。图378地线安装45. -48V母排6. RTN母排7. -48VRTN8. -48V1.接地端子2.保护接地电缆3. PGND母排4.接地9. AC/DC电源柜10.直流电源输入3.2.3 串口配置线缆串口配置线是配置ZXRlo5960的基本线缆，用于对ZXRlO5960进行配置和日常维护。ZXRlO5960随机附带串口配置线，一头为DB9串行接口（与计算机串口连接），另一头为MiniUSB口（与ZXRlo5960的CONSOLE口连接）。串口配置线的示意图如图3-19所示。图379 ZXR10 5960串口配置线示意图串口配置线的线序参见表3-14。表374串口配置线线序表A端色谱B端2红23绿35棕53.2.4 USB口转接线缆USB口配置线用于MiniUSB到A型USB的转换，以便用户直接插U盘使用。一端为MiniUSB接口（与ZXRlO5960前面板上的MiniUSB接口连接），另一端为A型USB接口，与用户U盘连接。NOTEr说明:ZXRlO5960-64NL设备后面板提供A型USB口，不需要使用转接线缆。USB口转接线缆的示意图如图3-20所示。g¾Z图3-20ZXR105960USB口转接线缆示意图3.2.5 以太网线缆以太网线用于ZXRlO5960更新版本或者Boot使用。有平行线和交叉线两大类，对本系统来说，两者皆可。以太网线结构示意图如图3-21所示。图3-21网线结构示意图B端1.网线接头2.标准屏蔽网线3.网线标签 平行网线RJ45,电缆的连接关系基本为两端一一对应，具体的接线关系参见表3-15。表375平行网线RJ45线序表A端A端电缆色谱B端B端电缆色谱1（¾）白-橙1色=）白-橙2)20墙3）白-绿3（P）白-绿4蓝4蓝5J白-蓝5）白-蓝6绿6J7白-棕7白-棕8棕8 交叉网线RJ45,电缆的连接关系为两端的两对双绞线互调位置对应，具体的接线关系参见表3-16。表376交叉网线线序A端A端电缆色谱B端B端电缆色谱1库橙3-缘2Caw6CaJ绿3®）白-绿1伯-橙4蓝4蓝5一白.蓝5）一÷白-蓝6绿2)橙礴A端电缆色谱B端B端电缆色谱7）白-棕7<S=-棕8棕8棕ZXRIO5960-64NL设备电接口，使用以太网线传输数据。支持的网线类型参见表3-17。表3-17网线类型线缆类型带宽/MHz最大传输距离/米CAT.6UTP25037-55CAT.6STP250100CAT.6AUTP500100CAT.6ASTP500100CAT.7STP6001003.2.6光模块ZXR105960支持业界主流的各种波长各种传输距离的光模块。125Gbps端口支持的光模块参见表3-18。IoGbPS端口支持的光模块参见表3-19。40GbPS端口支持的光模块参见表3-20o表3781.25GbPS光模块属性属性描述传输距离100m500m10km40km80km120km中心波长电接口850nm发送131Onm接收149Onm1550nm1550nm1550nm接口类型-LCLCLCLCLC光纤类型-多模单模单模单模单模表3T9IOGbPS光模块属性属性描述传输距离300m10km40km80km中心波长850nm1310nm1550nm1530-1565nm接口类型LCLCLCLC光纤类型多模单模单模单模表3-2040GbPS光模块属性40GbPS光模块属性属性描述传输距离20m100m中心波长850nm接口类型MPO光纤类型多模C)M2/OM340GbpsAOC（光模块和光纤T）组件传输距离10m中心波长850nm接口类型MPO光纤类型多模OM23.2.7 光纤ZXR105960系列以太网交换机属于1类激光设备。ZXRW5960的每个光接口连接一对光纤，一根收、一根发，对端光口连接时应注意收发光纤的顺序，不要插错。光纤分为单模和多模两种，用户可根据实际使用情况配置光纤参见表321。特别说明的是ZXRlO5960的40G端口可以工作在41OG模式，此时可以使用表3-21最后一行所述光纤。表3-21光纤类型表模式交换机端接头类型5三接头类型单模光纤LC-PCFC/PC头SC/PC头ST/PC头LC/PC头多模光纤LC-PCFC/PC头SC/PC头ST/PC头LC/PC头MPC）多模光纤MPOMPOMPO转LC光纤MPO4XLC/PC对于出机柜的光纤布线，一定要用塑料的波纹保护套管保护光纤不受损伤。在保护套管内的光纤尽量保证不互相缠绕，拐弯处做成圆弧形。光纤两端的标签标志要清晰，标签的含义需要正确反映出机柜和机柜之间、行与行的对应序号以及对应关系。注意！直视光纤内部的激光束可能会损害您的眼睛。3.2.8 高速电缆ZXR105960的业务端口支持短距的高速电缆传输。ZXR105960支持的高速电缆参见表322o当ZXRlo5960的40G端口工作在41OG模式，也可以使用表3-22最后一行所述电缆。表3-22高速电缆类型表接头1类型跄：2类型长度(m)SFP+SFP+1SFP+SFP+3SFP+SFP+7SFP+SFP+10QSFPQSFP3QSFPQSFP5QSFP4×SFP+34硬件安装本章包含如下主题： 安装方式4-1 电缆安装4-4 上电步骤4-5 （可选）交流电源避雷器安装4-64.1 安装方式ZXR105960系列交换机，支持桌面安放和19英寸标准机柜的固定安装的两种安装方式。其中19英寸标准机柜可以由用户提供，当中兴通讯提供机柜时，机柜的安装参见19英寸标准机柜安装手册。4.1.1 桌面安装将ZXRIO5960交换机放到桌面上工作时，应在交换机底板上安装四个塑料垫脚（塑料垫脚随机附带），由垫脚支撑形成一个通风道，以便设备散热。5960-64DL,5960-32DL和5960-64NL设备桌面安装方法相似，此处以5960-64NL为例，安装方法如图4-1所示。图47桌面安装4.1.2 机柜安装1.为了将ZXRlO5960系列安装到19英寸机柜上，需要在交换机的壳体两侧安装法生（法兰和螺钉为随机附带）。5960-64DL.5960-32DL和5960-64NL法兰安装方法相似，此处以5960-64NL为例，如图4-2所示。图4-2法兰安装2 .在19英寸机柜的两侧安装两个对称的托板，用于支撑交换机，如图43所示。图4-3托板的安装3 .将交换机沿着托板推入，并将法兰固定到机柜的机架上。5960-64DL.5960-32DL和5960-64NL固定方法相似，此处以5960-64NL为例，如图4-4所示。图4-4设备的固定4.2电缆安装ZXRlO5960的电缆包括电源线、配置线、网线和光纤。安装规范布放原则÷电源电缆应平直，弧度圆滑。÷电源电缆应采用整段的线料，中间不得有接头或焊点。今电源电缆的多余部分要剪除，不能盘绕。÷电源电缆转弯时弯曲半径应大于电缆直径的5倍。÷电源电缆布放完毕，应无交叉、无缠绕、无扭曲，松紧适度。÷信号线缆在安装前必须做导通测试，且两端要作标记或
