ZXR10M6000-S路由器硬件手册下册.docx

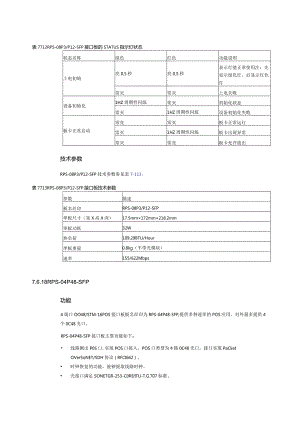

表7712RPS-08P3/P12-SFP接口板的STATUS指示灯状态状态名称绿色红色功能说明上电初始亮0.5秒亮0.5秒表示灯能正常使用注：先显示绿色灯，后显示红色灯常灭常灭上电失败设备初始化1HZ周期性闪烁常灭初始化状态常灭1HZ周期性闪烁设备初始化失败板卡正常启动常亮常灭板卡正常运行常灭1HZ周期性闪烁板卡出现异常常灭常亮板卡允许拔出技术参数RPS-08P3/P12-SFP技术参数参见表7-113。表7713RPS-08P3/P12-SFP接口板技术参数参数描述板名丝印RPS-08P3/P12-SFP单板尺寸（宽X高X深）17.5mm×172mm×218.2mm单板功耗32W热负荷109.29BTU/Hour单板重量0.8kg（不带光模块）速率155/622Mbps7.6.18RPS-04P48-SFP功能4端口OO48/STM-16POS接口板板名丝印为RPS-04P48-SFP,提供多种速率的POS应用，对外最多提供4个0C48光口。RPS-04P48-SFP接口板主要功能如下： 线路侧出P0S口,实现POS口接入，POS口类型为4路0C48光口，接口实现PaCketOVerSoNET/SDH协议（RFCI662）。 时钟恢复的功能，能够提取线路时钟。 光接口满足SONETGR-253-C0REITU-T.G.707标准。面板RPS-04P48-SFP接口板的面板如图7-29所示。接口RPS-04P48-SFP接口板选用了SFP光模块，接口属性参见表7-114。表7714RPS-04P48-SFP接口板接口属性属性描述连接器类型LC光接口属性由所选的SFP光模块属性确定工作模式全双工符合标准SONETGR-253-C0REITU-T.G.707支持链路协议PPP,IIDLC支持网络协议IP指示灯RPS-(MP48-SFP接口板上共有4个SFP端口，每个端口有ACT和LNK两个指示灯，其各自的功能参见表7-115。表7715RPS-O4P48-SFP接口板面板指示灯功能说明指示灯指示灯颜色功能说明ACT绿色端口数据传输状态指示灯，有数据传输时闪烁LNK绿色光口工作状态指示灯，有光信号时点亮，无光信号时熄灭RPS-O4P48-SFP接口板上有1个STATUS指示灯，该指示灯为红绿双色指示灯，其功能说明参见表7-116。表7716RPS-04P48-SFP接口板的STATUS指示灯状态状态名称绿色红色功能说明上电初始亮0.5秒亮0.5秒表示灯能正常使用注：先显示绿色灯，后显示红色灯常灭常灭上电失败设备初始化IHZ周期性闪烁常灭初始化状态常灭1HZ周期性闪烁设备初始化失败板卡正常启动常亮常灭板卡正常运行常灭1HZ周期性闪烁板卡出现异常常灭常亮板卡允许拔出技术参数RPS-04P48-SFP技术参数参见表7717。表7717RPS-O4P48-SFP接口板技术参数参数描述板名丝印RPS-O4P48-SFP单板尺寸（宽X高X深）17.5mm×172mm×218.2mm单板功耗29W热负荷99.04BTU/Hour单板重量0.8kg（不带光模块）速率2488Mbps7.6.19RPS-04P48A-SFP功能4端口0C-48c/STMT6cPOS接口板丝印为RPS-04P48A-SFP,对外最多提供4个0C48光口。RPS-04P48A-SFP接口板主要功能如下： 线路侧出POS口,实现PoS接口接入。POS口类型为4路0C48光口。接口实现PaCkCtOverSONET/SDH协议。 时钟恢复的功能，能够提取线路时钟。 光接口满足SONETGR-253-C0REITU-T.G.707标准。面板RPS-04P48A-SFP接口板的面板如图7-30所示。图7-30RPS-04P48A-SFP接口板面板图接口RPS-04P48A-SFP接口板选用了SFP光模块，接口属性参见表7-118。表7718RPS-O4P48A-SFP接口板接口属性属性描述连接器类型LC光接口属性由所选的SFP光模块属性确定工作模式全双.符合标准SONETGR-253-C0REITU-T.G.707支持转路协议PPP,HDLC支持网络协议IP指示灯RPS-04P48A-SFP接口板上共有4个SFP端口，每个端口有ACT和LNK两个指示灯，其各自的功能参见表7-119。表7719RPS-04P48A-SFP接口板面板指示灯功能说明指示灯指示灯颜色功能说明ACT绿色端口数据传输状态指示灯，有数据传输时闪烁LNK绿色光口工作状态指示灯，有光信号时点亮，无光信号时熄灭RPS-04P48A-SFP接口板上有1个STATUS指示灯，该指示灯为红绿双色指示灯，其功能说明参见表7-120。表7-120RPS-04P48A-SFP接口板的STATUS指示灯状态状态名称绿色红色功能说明上电初始亮0.5秒亮0.5秒表示灯能正常使用注：先显示绿色灯，后显示红色灯常灭常灭上电失败设备初始化IHZ周期性闪烁常灭初始化状态常灭1HZ周期性闪烁设备初始化失败板卡正常启动常亮常灭板卡正常运行常灭1HZ周期性闪烁板卡出现异常常灭常亮板卡允许拔出技术参数RPS-04P48A-SFP技术参数参见表7-121。表7721RPS-O4P48A-SFP接口板技术参数参数描述板名丝印RPS-O4P48A-SFP单板尺寸（宽X高X深）17.5mm×172mm×218.2mm单板功耗35W热负荷119.53BTU/Hour单板重量0.8kg（不带光模块）速率2488Mbps7.6.20RPS-08P48-SFP功能8端口P0S48接口板板名丝印为RPS-08P48-SFP,提供多种速率的PoS应用，对外最多提供8个0C48光口。RPS-08P48-SFP接口板主要功能如下： 线路侧出POS,实现POS口接入，POS类型为0C48光口，接口实现PaCketOverSONET/SDH协议（RFCI662）。 时钟恢复的功能，能够提取线路时钟。 光接口满足SONETGR-253-C0REITU-T.G.707标准。面板RPS-08P48-SFP接口板的面板如图7-31所示。图7-31RPS-08P48-SFP接口板面板图接口RPS-08P48-SFP接口板选用了SFP光模块，接口属性参见表7-122。表7722RPS-08P48-SFP接口板接口属性属性描述连接器类型LC光接口属性由所选的SFP光模块属性确定工作模式全双工符合标准SONETGR-253-C0REITU-T.G.707支持链路协议PPP,HDLC支持网络协议IP指示灯RPS-08P48-SFP接口板上共有8个SFP端口，每个端口有ACT和LNK两个指示灯，其各自的功能参见表7-123。表7723RPS-O8P48-SFP接口板面板指示灯功能说明指示灯指示灯颜色功能说明ACT绿色端口数据传输状态指示灯，有数据传输时闪烁LNK绿色光口工作状态指示灯，有光信号时点亮，无光信号时熄灭RPS-08P48-SFP接口板上有l个STATUS指示灯，该指示灯为红绿双色指示灯，其功能说明参见表7-124。表7-124RPS-08P48-SFP接口板的STATUS指示灯状态状态名称绿色红色功能说明上电初始亮0.5秒亮0.5秒表示灯能正常使用注：先显示绿色灯，后显示红色灯常灭常灭上电失败设备初始化1HZ周期性闪烁常灭初始化状态常灭1HZ周期性闪烁设备初始化失败板卡正常启动常亮常灭板卡正常运行常灭1HZ周期性闪烁板卡出现异常常灭常亮板卡允许拔出技术参数RPS-08P48-SFP技术参数参见表7-125。表7-125RPS-08P48-SFP接口板技术参数参数描述板名丝印RPS-08P48-SFP单板尺寸（宽X高X深）17.5mm×172mm×218.2mm单板功耗35W热负荷105BTU/Hour单板重量0.85kg（不带光模块）速率2488Mbps7.6.21RPS-01P192-XFP-0功能1端口0CT92cSTM-64cPOS接口板板名丝印为RPS-01P192-XFP-O,对外提供1个OC-192POS或者1个10GE口。RPS-01P192-XFPT）接口板的主要功能如下： 对外提供1个万兆以太网接口，支持LANWANP0S192OTN功能，支持IEEEl588v2功能。 提供单板ID、出厂时间、单板版本和返修记录等物理信息的存储功能。 提供关键芯片温度检测功能。 为网络处理单元提供SJTAG接口，完成接口板上EPLD的在线下载和生产测试。面板RPS-01P192-XFP-0接口板的面板如图7-32所示。图7-32RPS-OIP192-XFP-O接口板面板图接口RPS-01P192-XFP-0接口板选用了XFP光模块，接口属性参见表7-126。表7T26RPS-01P192-XFP-0接口板接口属性属性描述连接器类型DuplexLC光接口属性由所选的XFP光模块属性确定工作模式全双工符合标准OC192,IOGE支持链路协议Ethernetframe,POSframe支持网络协议IP指示灯RPS-01P192-XFP-O接口板上有1个XFP端口，该端口有ACT和LNK两个指示灯，其各自的功能参见表7-127。表7T27RPS-01P192-XFP-0接口板面板指示灯功能说明指示灯指示灯颜色功能说明ACT绿色端口数据收发状态指示灯，有数据收发时ACT灯以固定频率闪烁LNK绿色光口物理连接状态指示灯，系统正常启动后，若有物理连接，则LNK灯常亮，否则灯火RPS-01P192-XFP-0接口板上有1个STATUS指示灯，该指示灯为红绿双色指示灯，其功能说明参见表7-128。表7-128RPS-01P192-XFP-0接口板的STATUS指示灯状态状态名称绿色红色功能说明上电初始亮0.5秒亮0.5秒表示灯能正常使用注：先显示绿色灯，后显示红色灯常灭常灭上电失败设备初始化1HZ周期性闪烁常灭初始化状态常灭1HZ周期性闪烁设备初始化失败板卡正常启动常亮常灭板卡正常运行常灭1HZ周期性闪烁板卡出现异常常灭常亮板卡允许拔出技术参数RPS-01P192-XFP-O板技术参数参见表7-129。表7-129RPS）1P192-XFP-0接口板技术参数参数描述板名丝印RPS-01P192-XFP-0单板尺寸（宽X高X深）37.1mmX188.8nun×186.9mm单板功耗40W热负荷136.61BTU/Hour单板重量1.1kg速率10.3125Gbps/9.953Gbps7.6.22RPS-02P192-XFP-0功能2端口0CT92cSTM-64cPOS接口板板名丝印为RPS-02P192-XFP-O,对外提供2个OC-192PoS或者2个1OGE光口。RPS-02P192-XFP-O接口板的主要功能如下： 对外提供2个万兆以太网接口，支持LANWANP0S192OTN功能，支持IEEEl588v2功能。 提供单板ID、出厂时间、单板版本和返修记录等物理信息的存储功能。 提供关键芯片温度检测功能。 为网络处理单元提供SJTAG接口，完成接口板上EPLD的在线下载和生产测试。面板RPS-02P192-XFP-O接口板的面板如图7-33所示。图7-33RPS-02P192-XFP-O接口板面板图勾画CRP42Pf 2-KFP-O接口RPS-02P192-XFP-0接口板选用了XFP光模块，接口属性参见表7T30。表7730RPS-O2P192-XFP-0接口板接口属性表属性描述连接器类型DuplexLC光接口属性由所选的XFP光模块属性确定工作模式全双工符合标准OC192STM-64,10GBASE-ER/EW,1OGBASE-SR,10GBASE-LR/LW支持帧格式Ethernetframe,POSframe支持网络协议IP指示灯RPS-02P192-XFP-O接口板的面板上共有2个XFP端口，每个端口有ACT和LNK两个指示灯，其各自的功能参见表7-131。表7731RPS-02P192-XFP-0接口板指示灯功能说明指示灯指示灯颜色功能说明ACT绿色端口数据收发状态指示灯，有数据收发时ACT灯以固定频率闪烁LNK绿色光口物理连接状态指示灯，系统正常启动后,若有物理连接，则LNK灯常亮，否则灯灭RPS-02P192-XFP-O接口板上有1个STATUS指示灯，该指示灯为红绿双色指示灯，其功能说明参见表7-132。表7732RPS-02P192-XFP-0接口板STATUS指示灯功能说明状态名称绿色红色表示含义上电初始亮0.5秒亮0.5秒表示灯能正常使用注：先显示绿色灯，后显示红色灯常灭常灭上电失败设备初始化1HZ周期性闪烁常灭初始化状态常灭1HZ周期性闪烁设备初始化失败板卡正常启动常亮常灭板卡正常运行常灭1HZ周期性闪烁板卡出现异常常灭常亮板卡允许拔出技术参数RPS-02P192-XFP-O接口板的技术参数参见表7-133。表7733RPS-02P192-XFP-0接口板技术参数参数描述板名丝印RPS-02P192-XFP-0单板尺寸（宽X高X深）37.1mm×188.8mm×186.9mm单板功耗45W热负荷153.69BTU/Hour单板重量1.1kg速率10.3125Gbps/9.953Gbps7.6.23RPS-04CP3-SFP功能4端口通道化0C-3/STMTPOS接口板板名丝印为RPS-04CP3-SFP,对外提供4个CP0S3光口，通道化最小颗粒度DSO。RPS-04CP3-SFP接口板的主要功能如下： 提供4个003通道化POS接口实现PaCketoVerSoNET/SDH协议（RFCI662）,通道化颗粒度DSO。 实现HDLC/PPP和MLPPP等多类型业务。 恢复光路数据时钟，提供给主控板作时钟参考。 光接口满足SONETGR-253-C0REITU-T.G.707标准。 提供单板ID、出厂时间、单板版本和返修记录等物理信息的存储功能。 提供关键芯片温度检测功能。 为网络处理单元提供SJTAG接口，完成接口板上EPLD的在线下载和生产测试。面板RPS-04CP3-SFP接口板面板如图7-34所示。图7-34RPS-04CP3-SFP接口板面板图接口RPS-04CP3-SFP接口板选用了SFP光模块，接口属性参见表7T34。表7734RPS-04CP3-SFP接口板接口属性属性描述连接器类型LC光接口属性由所选的SFP光模块属性确定工作模式全双工符合标准SONETGR-253-CORE/ITU-T.G.707支持链路协议PPP1HDLC,PWE3支持网络协议IP指示灯RPS-04CP3-SFP接口板的面板上共有4个SFP端口。每个端口有ACT和LNK两个指示灯,其各自的功能参见表7-135。表7735RPS-04CP3-SFP接口板面板指示灯说明指示灯指示灯颜色功能说明ACT绿色端口数据收发状态指示灯，有数据收发时AeT灯以固定频率闪烁LNK绿色光口物理连接状态指示灯，系统正常启动后，若有物理连接，则LNK灯常亮，否则灯灭RPS-04CP3-SFP接口板上有1个STATUS指示灯，该指示灯为红绿双色指示灯，其功能说明参见表7-136所。表7736RPS-04CP3-SFP接口板STATUS指示灯功能说明状态名称绿色红色表示含义上电初始亮0.5秒亮0.5秒表示灯能正常使用注：先显示绿色灯，后显示红色灯常灭常灭上电失败设备初始化1HZ周期性闪烁常灭初始化状态常灭1HZ周期性闪烁设备初始化失败板卡正常启动常亮常灭板卡正常运行常灭1HZ周期性闪烁板卡出现异常常灭常亮板卡允许拔出技术参数RPS-04CP3-SFP接口板的技术参数参见表7-137。表7-137RPS-04CP3-SFP接口板技术参数参数描述板名丝印RPS-04CP3-SFP单板尺寸（宽X高X深）17.5mm×172mm×218.2mm单板功耗28W热负荷95.63BTU/Hour单板重量0.78kg（带光模块）速率155.52Mbps7.6.24RPS-04CP3-SFP-CES功能4端口通道化0C-3/STM-1POS电路仿真接口板板名丝印为RPS-04CP3-SFP-CES,对外提供4个CP0S3光口，通道化最小颗粒度DS0。RPS-04CP3-SFPYES接口板的主要功能如下： 提供4个003通道化POS接口实现PaCketoVerSoNET/SDH协议（RFCI662）,通道化颗粒度DS0。 实现HDLC/PPP和MLPPP等多类型业务。 恢复光路数据时钟，提供给主控板作时钟参考。 光接口满足SONETGR-253-C0REITU-T.G.707标准。 提供单板ID、出厂时间、单板版本和返修记录等物理信息的存储功能。 提供关键芯片温度检测功能。 为网络处理单元提供SJTAG接口，完成接口板上EPLD的在线下载和生产测试。 接口板支持TDM业务面板RPS-04CP3-SFP-CES接口板面板如图7-35所示。图7-35RPS-O4CP3-SFP-CES接口板面板图接口RPS-04CP3-SFPYES接口板选用了SFP光模块，接口属性参见表7-138。表7738RPS-O4CP3-SFP-CES接口板接口属性属性描述连接器类型LC光接口属性由所选的SFP光模块属性确定工作模式全双工符合标准SONETGR-253-CORE/ITU-T.G.707支持链路协议TDM支持网络协议IP指示灯RPS-04CP3-SFPYES接口板上共有4个SFP端口，每个端口有ACT和LNK两个指示灯，其各自的功能参见表7-139。表7T39RPS-04CP3-SFP-CES接口板面板指示灯说明指示灯指示灯颜色功能说明ACT绿色端11数据收发状态指示灯，有数据收发时ACT灯以固定频率闪烁LNK绿色光口物理连接状态指示灯，系统正常启动后，若有物理连接，则LNK灯常亮，否则灯灭RPS-04CP3-SFPYES接口板上有1个STATUS指示灯，该指示灯为红绿双色指示灯，其功能说明参见表7-140。表7-140RPS-O4CP3-SFP-CES接口板STATUS指示灯功能说明状态名称绿色红色表示含义上电初始亮0.5秒亮0.5秒表示灯能正常使用注：先显示绿色灯，后显示红色灯常灭常灭上电失败设备初始化1HZ周期性闪烁常灭初始化状态常灭1HZ周期性闪烁设备初始化失败板卡正常启动常亮常灭板卡正常运行常灭1HZ周期性闪烁板卡出现异常常灭常亮板卡允许拔出技术参数RPS-04CP3-SFP-CES接口板的技术参数参见表7-141。表7741RPS-04CP3-SFP-CES接口板技术参数参数描述板名丝印RPS-O4CP3-SFP-CES单板尺寸（宽X高X深）17.5mm×172min×218.2mm单板功耗28W热负荷95.63BTU/Hour单板重量0.78kg(带光模块)速率155.52Mbps7.6.25RPS-24CE1-DB50功能24端口CEl接口板板名丝印为RPS-24CE1-DB50,对外提供24个通道化El接口。RPS-24CE1-DB50接口板的主要功能如下： 提供24个符合ITU-TG.703、G.704标准的El口或者24个满足TLlO2标准的Tl接口。 提供单板ID、出厂时间、单板版本和返修记录等物理信息的存储功能。 提供关键芯片温度检测功能。 为网络处理单元提供SJTAG接口，完成接口板上EPLD的在线下载和生产测试。接口板支持PPPHDLCFR业务面板RPS-24CEl-DB50接口板面板如图7-36所示。图7-36RPS-24CE1-DB50接口板面板图接口RPS-24CE1-DB50接口板选用2个DB50的接口，再采用转接线缆的方式。根据实际的工堪，定制线缆长度和线缆头来出相应的接口（同轴头或者是双绞线），接口属性参见表7-142o表7742RPS-24CE1-DB50接口板接口属性属性描述连接器类型E1-75欧同轴电缆，E1T20欧平衡双绞线，TlTOo欧同轴电缆光接口属性DB50工作模式全双工符合标准ITU-TG.703,G.704,Tl.102支持链路协议E1/T1支持网络协议ATM,IP指示灯RPS-24CE1-DB50接口板上有1个STATUS指示灯，其功能说明参见表7-143。表7T43RPS-24CEl-DB50接口板STATUS指示灯功能说明状态名称绿色表示含义上电初始亮0.5秒后灭掉表示灯能正常使用常灭上电失败设备初始化2HZ周期性闪烁初始化状态常亮设备初始化失败板卡正常启动1HZ周期性闪烁板卡正常运行5HZ周期性闪烁板卡出现异常技术参数RPS-24CE1-DB50接口板的技术参数参见表7-144。表7744RPS-24CE1-DB50接口板技术参数参数描述板名丝印RPS-24CE1-DB50单板尺寸（宽X高X深）17.5mm×172mm×218.2mm单板功耗16W热负荷54.64BTU/Hour单板重量1kg速率49.125Mbps7.6.26RPS-24CE1-DB50-CES功能24端口CEl电路仿真接口卡板名丝印为RPS-24CE1-DB50-CES,对外提供24个通道化El接口。RPS-24CE1-DB50-CES接口板的主要功能如下： 提供24个符合ITU-TG.703、G.704标准的El口或者24个满足TLlO2标准的Tl接口。 提供单板ID、出厂时间、单板版本和返修记录等物理信息的存储功能。 提供关键芯片温度检测功能。 为网络处理单元提供SJTAG接口，完成接口板上EPLD的在线下载利生产测试。 接口板支持TDM业务面板RPS-24CE1-DB50-CES接口板面板如图7-37所示。接口RPS-24CEl-DB50YES接口板选用2个DB50的接口，再采用转接线缆的方式。根据实际的工堪，定制线缆长度和线缆头来出相应的接口（同轴头或者是双绞线），接口属性参见表7-145。表7T45RPS-24CEI-DB50-CES接口板接口属性属性描述连接器类型El-75欧同轴电缆，E1-120欧平衡双纹线，TlTOo欧同轴电缆光接口属性DB50工作模式全双工符合标准ITU-TG.703,G.7O4,Tl.102支持链路协议TDM支持网络协议ATM,IP指示灯RPS-24CE1-DB50-CES接口板上有1个STATUS指示灯，其功能说明参见表7746。表7-146RPS-24CE1-DB50-CES接口板STATUS指示灯功能说明状态名称绿色表示含义上电初始亮0.5秒后灭掉表示灯能正常使用常灭上电失败设备初始化2HZ周期性闪烁初始化状态常亮设备初始化失败板卡正常启动1HZ周期性闪烁板卡正常运行5HZ周期性闪烁板卡出现异常技术参数RPS-24CEbDB50-CES接口板的技术参数参见表7-147。表7747RPS-24CE1-DB50-CES接口板技术参数参数描述板名丝印RPS-24CE1-DB50-CES单板尺寸（宽X高X深）17.5mm×172mm×218.2mm单板功耗16W热负荷54.64BTU/Hour单板重量1kg参数描述速率49.125Mbps7.6.27RPU-12GE-SFP功能12端口千兆以太网光接口板板名丝印为RPUT2GE-SFP,可通过SFP光模块提供IOooBase-X/100BaSe-FX以太网光口应用，也可通过电接口SFP模块提供IoOOBaSe-T100BaseTX以太网电口应用，不支持1588V2功能。RPu-12GE-SFP接口板的主要功能如下： 提供12个100oBaSe-X/100BaSe-FXSFP光接口，或12个100OBaSe-T/100BaSe-TXCOPPERSFP以太网电接口。 恢复接口数据时钟，提供给主控板作时钟参考。 提供单板ID、出厂时间、单板版本和返修记录等物理信息的存储功能 为网络处理单元提供SJTAG接口，完成接口板上EPLD的在线下载和生产测试。 支持光模块信息查询功能。面板RPUT2GE-SFP接口板的面板如图7-38所示。图7-38RPU-12GE-SFP面板图接口RPU-12GE-SFP接口板选用了SFP光模块，接口属性参见表7748。表7748RPUT2GE-SFP接口板接口属性表属性描述连接器类型LC/RJ45光接口屈性由所选的SFP光模块属性确定工作模式全以1.属性描述符合标准IEEE802.3zGigabitEthernetstandard支持链路协议Ethernetframe支持网络协议IP指示灯RPUT2GE-SFP接口板上共有12个SFP端口，每个端口有ACT和LNK两个指示灯，其各自的功能参见表7-149。表7749RPU-12GE-SFP接口板UNK/ACT指示灯功能说明指示灯指示灯颜色功能说明ACT绿色用于指示端口数据流状态：熄灭：表示端口没有数据收发闪烁：表示端口有数据收发LNK绿色用于指示端口链路状态：熄灭：表示端口链路没有连通常亮：表示端口链路已经连通RPUT2GE-SFP接口板上有1个STATUS指示灯，该指示灯为红绿双色指示灯，其功能说明参见表7-150。表7750RPU-12GE-SFP接口板STATUS指示灯功能说明状态名称绿色红色表示含义上电初始亮0.5秒亮0.5秒表示灯能正常使用注：先显示绿色灯，后显示红色灯常灭常灭上电失败设备初始化1HZ周期性闪烁常灭初始化状态常灭1HZ周期性闪烁设备初始化失败板卡正常启动常亮常灭板卡正常运行常灭1HZ周期性闪烁板卡出现异常常灭常亮板卡允许拔出技术参数RPU-12GE-SFP接口板的技术参数参见表7-151。表7751RPUT2GE-SFP接口板技术参数项目描述板名丝印RPU-12GE-SFP单板尺寸（宽X高X深）37.1mm×188.8mm×186.9mm单板功耗10W热负荷34.15BTU/Hour单板重量0.5kg（不带光模块）速率100/1000Mbps7.6.28RPU-12GE-SFP-S功能12端口千兆以太网光接口板板名丝印为RPU-12GE-SFP-S,可通过SFP光模块提供100OBase-X/100Base-FX以太网光口应用，也可通过电接口SFP模块提供Ian"iowq以太网电口应用，支持1588V2功能。RPU-12GE-SFP-S接口板的主要功能如下： 提供12个IOooBaSe-X/lOOBase-FXSFP光接口，或12个IoooBaSe-T/100BaSe-TXCOPPERSFP以太网电接口。 恢复接口数据时钟，提供给主控板作时钟参考。 支持IEEE1588v2功能。 提供单板ID、出厂时间、单板版本和返修记录等物理信息的存储功能 为网络处理单元提供SJTAG接口，完成接口板上EPLD的在线下载和生产测试。 支持光模块信息查询功能。面板RPU-12GE-SFP-S接口板的面板如图7-39所示。图7-39 RPU-12GE-SFP-S面板图RPU12QE-7-8接口RPU-12GE-SFP-S接口板选用了SFP光模块，接口属性参见表7-152。表7752RPU-12GE-SFP-S接口板接口属性表属性描述连接器类型LC/RJ45光接口属性由所选的SFP光模块属性确定工作模式全双工符合标准lEEE802.3zGigabitEthernetstandard支持链路协议Ethernetframe支持网络协议IP指示灯RPU-12GE-SFP-S接口板上共有12个SFP端口，每个端口有ACT和LNK两个指示灯，其各自的功能参见表7-153。表7753RPU-12GE-SFP-S接口板ACT和LNK指示灯功能说明指示灯指示灯颜色功能说明ACT绿色用于指示端口数据流状态：熄灭：表示端口没有数据收发闪烁：表示端口有数据收发LNK绿色用于指示端口链路状态：熄灭：表示端口链路没有连通常亮：表示端口链路已经连通RPUT2GE-SFP-S接口板上有1个STATUS指示灯，该指示灯为红绿双色指示灯，其功能说明参见表7-154。表7T54RPU-12GE-SFP-S接口板STATUS指示灯功能说明状态名称绿色红色表示含义上电初始亮0.5秒亮05秒表示灯能正常使用注：先显示绿色灯，后显示红色灯常灭常灭上电失败设备初始化1MZ周期性闪烁常灭初始化状态常灭1HZ周期性闪烁设备初始化失败状态名称绿色红色表示含义板卡正常启动常亮常灭板卡正常运行常火1HZ周期性闪烁板卡出现异常常灭常亮板卡允许拔出技术参数RPU-12GE-SFP-S接口板的技术参数参见表7-155。表7755RPU72GE-SFP-S接口板技术参数项目描述板名丝印RPU-12GE-SFP-S单板尺寸（宽X高X深）37.1mm×188.8mm×186.9mm单板功耗10W热负荷34.15BTU/Hour单板重量0.5kg（不带光模块）速率100/1000Mbps7.6.29RPU-20GE-SFP功能20端口千兆以太网光接口板板名丝印为RPU-20GE-SFP,可通过SFP光模块提供100OBase-X/lOOBase-FX以太网光口应用，也可通过电接口SFP模块提供1OOOBase-T/1OOBase-TX以太网电口应用，不支持1588V2功能。RPU-20GE-SFP接口板的主要功能如下： 提供20个IooOBaSe-X100Base-FXSFP光接口，或20个100OBase-T100BaseTXCOPPERSFP以太网电接口。 恢复接口数据时钟，提供给主控板作时钟参考。 提供单板ID、出厂时间、单板版本和返修记录等物理信息的存储功能 为网络处理单元提供SJTAG接口，完成接口板上EPLD的在线下载和生产测试。 支持光模块信息查询功能。面板RPU-20GE-SFP接口板的面板如图7-40所示。图7-40RPU-20GE-SFP面板图接口RPU-20GE-SFP接口板选用了SFP光模块，接口属性参见表7-156。表7756RPU-20GE-SFP接口板接口属性表属性描述连接器类型LC/RJ45光接口属性山所选的SFP光模块属性确定工作模式全双工符合标准lEEE802.3zGigabitEthernetstandard支持链路协议Ethernetframe支持网络协议IP指示灯RPU-20GE-SFP接口板上共有20个SFP端口，每个端口有ACT和LNK两个指示灯，其各自的功能参见表7-157。表7757RPU-20GE-SFP接口板ACT和LNK指示灯功能说明指示灯指示灯颜色功能说明ACT绿色用于指示端口数据流状态：熄灭：表示端口没有数据收发闪烁：表示端口有数据收发LNK绿色用于指示端口链路状态：熄灭：表示端口链路没有连通常亮：表示端口链路已经连通RPU-20GE-SFP接口板上有1个STATUS指示灯，该指示灯为红绿双色指示灯，其功
