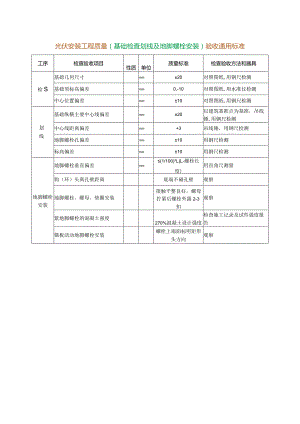

光伏安装工程质量(基础检查划线及地脚螺栓安装)验收通用标准.docx
光伏安装工程质量（基础检查划线及地脚螺栓安装）验收通用标准工序检查验收项目性质单位质量标准检查验收方法和器具检S基础几何尺寸mm±20对照图纸,用钢尺检测基础顶标高偏差mm0,-10对照图纸,用水准仪检测中心位置偏差mm±10对照图纸,用钢尺检测划线基础纵横主要中心线偏差mm±20以建筑基准点为基准，吊线锤,用钢尺检测中心线距离偏差mm+3吊线锤，用钢尺检测地脚螺栓孔偏差mm±10用钢尺检测标高偏差nun±10用钢尺检测地脚螺栓安装地脚螺栓垂直偏差mm(1/100)*L(L-螺栓长度)用直角尺测量钩（环）头离孔壁距离底端不碰孔壁观察地脚螺栓、螺母、垫圈安装接触平整良好，螺母拧紧后螺栓外露2-3扣观察紧地脚螺栓的混凝土强度270%混凝土设计强度检查施工记录及试件强度报告锚板活动地脚螺栓安装螺栓上端面标明矩形头方向观察
