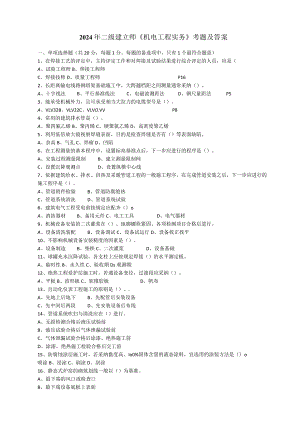

2024二级《机电实务》考试真题及答案.docx

2024年二级建立师机电工程实务考题及答案一、单项选择题（共20分，每题1分。每题的备选项中，只有1个最符合题意）1、在焊接工艺的评定中，主持评定工作和对焊接及试验结果进行综合评定的人员，应是（A、试验工程师B、焊接工程师C、焊接技师D、质量工程师P162、长距离输电线路钢塔架基础施工中，大跨越档距之间测量通常采纳（）。A、十字线法B、平行基准线法C、电磁波测距法D、钢尺量距法P53、能承受机械外力，且可承受相当大拉力的电缆型号是（）。A、VLV32B、VLV22C、VLVO.VVP84、常用的建筑排水管是（）。A、聚四氟乙烯B、聚丙烯C、硬聚氯乙烯D、高密度聚乙烯5、利用低倍放大镜视察焊缝表面，目的是检查焊缝是否有（）等表面缺陷。A、余高B、气孔C、焊瘤D、凹陷6、在工程测量的基本程序中，设置标高基准点后，下一步应进行的程序是（）。A、安装过程测量限制B、建立测量限制网C、设置沉降观测点D、设置纵横中心线7、依据建筑给水、排水、供热及采暖管道工程的一般施工程序，在完成管道安装之后，下一步应进行的施工程序是（）。A、管道附件检验B、管道防腐绝热C、管道系统清洗D、管道系统试验8、建筑电气工程受电前按规定应配齐（）oA、消防器材B、备用元件C、电工工具D、电气器材9、机械设备安装的二次灌浆在（）、地脚螺栓紧固、各项检测项目合格后进行。A、设备清洗装配B、设备调试C、设备试运行D、设备找正找平10、不影响机械设备安装精度的因素是（）。A、设备制造B、垫铁C、二次灌浆D、设备基础11、球罐充水沉降试验，各支柱上应按规定焊接（）的水平测定板。A、临时性B、永久性C、验收期Ds观测期12、绝热工程爱护层施工时，若遇设备变径，过渡段应采纳（）。A、平板B、波形板C、软橡胶板D、帆布13、自动化仪表工程施工的原则是（）。.A、先地上后地下B、先配管后安装设备C、先中间后两段D、先安装设备后布线14、管道系统吹扫与清洗应在（）进行。A、无损检测合格后液压试验前B、液压试验合格后气体泄漏试验前C、气体泄漏试验合格后涂漆、绝热施工前D、涂漆、绝热施工检验合格后交工前15、防腐蚀涂层施工时，若采纳黏度高、Io0%固体含量的液态涂料，宜选用的涂装方法是（）o喷涂B、浸涂C、刷涂D、刮涂16、静态式炉窑的砌筑划线一般以（）为基准。A、最下端的风口或检查口B、最下端设备底板上表面C、最下端托砖板位置D、进料口中心线17、按国家计量局计量器具分类管理方法的范围划分，施工企业在用的C类计量器具是（）oA、接地电阻测量仪B、弯尺C、焊接检验尺D、水平仪18、电力设施与绿化工程相互阻碍时，有关单位应当依据（）有关规定协商，达成协议后方可施工。A、电力行业B、市政部门C、当地政府D、国家19、注册建立师执业管理方法（试行）规定，机电工程中，冶炼专业工程范围包括烧结球团工程、焦化工程、冶金工程、煤气工程、建材工程和（）工程。A、动力站安装B、起重设备安装C、工业炉窑安装D、制氧20、注册建立师执业工程规模标准（试行）规定，送变电工程单项合同额（）元的为中型项目。A、Ioo万200万B、200万400万C、400万800万D、800万1000万二、多项选择题（共10题，每题2分。每题的备选项中，有2个或2个以上符合题意，至少有1个错项。错选，本题不得分；少选，所选的每个选项得0.5分）1、建筑消防产品的验收资料应包括（）。A、合格证书B、认证证书C、检测报告D、开箱记录E、调试记录2、高层建筑的排水通气管，应满意（）的要求。A、不能与风道连接B、不能与烟道连接C、不能穿越屋面D、出口处不能有风E、出口处必要时设置防雷装置3、防雷装置的引下线主要由明敷于建筑物表面由上而下的（）构成。A、圆钢B、扁钢C、裸导线D、线槽E、钢管4、通风空调矩形风管制作时，应设导流叶片的管件是（）。风机出口的变径管B、内斜线弯头C、内弧形弯头D、消声器进风口E、风机进口的变径管5、建筑设备监控系统可以通过（）共享其它系统的数据，实现各系统的交互。A、反馈装置B、监控元件C、通信协议D、接口方式E、检测工具6、多台起重机同时吊装一台设备时，计算载荷与（）有关。A、起重机回转半径B、吊装高度C、动载荷系数D、不均衡载荷系数E、设备及吊具重量7、防爆电气设备应有（）标记。EXB、类型C、级别D、色别E、组别8、电站锅炉中的炉是由燃烧器以及（）等组成。A、炉膛B、过热器C、省煤器D、烟道E、预热器9、特种设备的检验检测范围包括（）oA、监督检验B、定期检验C、型式检验D、质量检验E、平安检验10、机电工程注册建立师施工管理签章文件，正确填写的通用要求项是（）。A、分包企业签署的质量合格文件，必需由担当分包项目负责人的注册机电工程建立师签章B、工程地址应填写清晰，并与工程承包合同一样C、工地名称应与工程承包合同的工程名称一样D、施工单位应填写全称并与工程承包合同一样E、单位工程，分部、分项工程必需按规范标准相关规定填写三、案例分析题（共四题，每题20分）（一）某东北管道加压泵站扩建，新增两台离心式增压泵。两台离心式增压泵安装属该扩建工程的机械设备安装分部工程。泵安装前，班组领取了安装垫铁，未细致检查，将其用于泵的安装。隐藏前专检人员发觉，有三组垫铁的规格和精度不符合要求，责成施工班组将此三组垫铁换为合格垫铁。在设备配管过程中，项目经理支配了4名持有压力管道手工电弧焊合格证的焊工（已中断焊接工作165天）充溢到配管过程中，加快了管线配管进度。经过80天的努力，机组于12月中旬顺当完成单机试运行。单机试运行结束后，项目经理支配人员完成了卸压、卸荷、管线抚慰、润滑油清洁度检查、更换了润滑油过滤滤芯、整理试运行记录。随后项目经理支配相关人员进行竣工资料整理。整理完的施工记录资料有：设计变更单、定位放线记录、工程分项运用功能检测记录。项目部对竣工资料进行了初审，认为资料须要补充完善。问题1、垫铁错用的问题出在工序检验的哪些环节？该部分工程是否可以参与优良工程评定？说明理由。2、说明项目经理支配4名焊工上岗符合规定的理由。3、北京资料中，单机试运行结束后，还应刚好完成哪些工作？4、指出施工记录资料中的不完善部分？（二）某机电设备安装公司担当了理工高校建筑面积为2万平方米的图书馆工程的通风空调系统施工任务。该工程共有S1S6六个集中式全空气空调系统，空调风系统设计工作压力为600Pa,空气处理机组均采纳带送风机段的组合式空调机，由安装公司选购并组成项目部担当安装任务。风管系统安装完毕后，严密性试验采纳漏光法检测合格。当施工进入空调系统调试阶段时，系统出现三个问题：空气处理机组运转时晃动；Sl系统调试中在风管全部阀门全开状况下，实测送入空调区风量小于设计风量且相差较大，而该系统风机出口风量实测值符合设计要求；空气处理机组冷却水进出管路上的阀门有滴水，经检查这两个阀门未保温但无漏水。针对上述问题，施工单位实行了整改措施后才使系统调试合格。空调系统调试完成后，按施工质量验收程序进行了施工质量验收。问题1 .空气处理机组运转时产生晃动的缘由是什么？如何解决？2 .分析Sl系统送入空调区的风量与设计风量相差较大的主要缘由。3 .解决阀门滴水问题的措施有哪些？4 .依据建筑工程项目划分标准，该通风空调系统应划分为图书馆工程的什么工程？该工程的施工质量验收程序是什么？（三）某机电设备安装公司承包了一台带换热段的分别塔和附属容器、工艺管道的安装工程。合同约定，分别塔由安装公司制造或订货，建设单位供应制造图样。由于该塔属压力容器，安装公司不具备压力容器制造和现场组焊资格，故向某具备资格的容器制造厂订货。安装公司为了抢工期，未办理任何手续，在分别塔运抵现场卸车后，干脆就吊装就位，并进行后续的配管工程。在工程的实施过程中，出现了以下事务：事务1：管道系统压力试验中，塔进、出口管道上的多个阀门发生泄漏。检查施工记录i,该批由建设单位供货的阀门在安装前未进行试验。安装公司拆卸阀门并处理完后重新试压合格，工期比原支配延误6天。安装单位就工期延误造成的损失向建设单位索赔。遭到建设单位拒绝。事务2：在联动试运行中，分别塔换热段管板与接管连接的多处焊缝泄漏，试运行中止。安装单位对塔泄漏处进行了补焊处理后，再次启动试运行，而塔的原漏点泄漏更加严峻，不得不再次停止试运行。分析事故缘由，确定是由分别塔质量问题引起，但未查到分别塔的出厂质量证明文件和现场交接记录。由于分别塔待修停工，使该项目推迟竣工投产2个月。为此，建设单位要求安装单位担当质量责任并赔偿全部经济损失。问题1、阀门安装前应由哪个单位进行何种试验？该管道运用的阀门试验的比例是多少？2、说明建设单位拒绝安装单位对事务1提出的理由。3、安装单位在分别塔安装前应依据什么规定、申办何种手续？安装单位对分别塔进行补焊作业有什么不妥？4、在事务2中，安装单位和容器制造厂的质量职责是什么？对事故各自应负什么质量和经济责任？说明理由。（四）某建筑空调工程中的冷热源主要设备由某施工单位吊装就位，设备需吊装到地下一层（-7.5m）,再牵引至冷冻机房和锅炉房就位。施工单位依据设备一览表（见下表）及施工现场条件（混凝土地平）等技术参数进行分析、比较，制定了设备吊装施工方案，方案中选用KMK6200汽车式起重机，起重机在工作半径19m、吊杆伸长44.2m时，允许载荷为21.53满意设备的吊装要求。锅炉房的泄爆口尺寸为9000mX4000m,大于全部设备外形尺寸，设置锅炉房泄爆口为设备的吊装口，全部设备经该吊装口吊入，冷水机组和蓄冰槽需用卷扬机牵引到冷冻机房就位。吊装设备一览表设备名称数量/台外形尺寸重量/（t台）安装位置到货日期冷水机组23490X1830X292011.5冷冻机房3月6日双工况冷水机组23490X1830X292012.4冷冻机房3月6日蓄冰槽106250X3150X375017.5冷冻机房3月8日锅炉24200X2190X25007.3锅炉房3月8日在吊装方案中，绘制了吊装施工平面图，设置吊装区，制定平安技术措施，编制了设备吊装进度支配（见下表）。施工单位按吊装的工程量及进度支配配置足够的施工作业人员。设备吊装进度支配序号（依次）3月14二工67891011121施工打算一2冷水机组吊装就位T3锅炉吊装就位4蓄冰槽吊装就位5收尾问题1、设备吊装工程中应配置哪些主要的施工作业人员？2、起重机的站立位置的地基应如何处理？3、指出进度支配中设备吊装依次不合理之处？说明理由并订正。4、在设备的试吊中，应关注哪几个重要步骤？二级建立师机电实务2024年考试真题卷参考答案一、单项选择题1-5：BCACB6-10：CDADA11-15:BADBD16-20:ABDDC二、多项选择题1-5:ABCEABEABCBCCD6-10:CDEABCEADEABCBCDE三、案例分析题（一）1、垫铁错用的问题出在工序检验的自检和互检环节。该分部工程是可以参与优良工程评定的。理由：三组垫铁的规格和精度不符合要求是在隐藏前专检人员发觉的，更换为合格垫铁后不影响分项工程质量验收时判定，此项属于返工处理，所以可以重新评定质量等级。2、项目经理支配4名焊工上岗符合规定的理由：配管作业不属于特种设备作业，不受特种设备监察条例有关规定的约束。3、背景资料中，单机试运行结束后，还应刚好完成的工作：（1）切断电源及其它动力来源；（2）进行必要的排气、排水或排污；（3）按各类设备安装规范的规定，对设备几何精度进行必要的复查，各紧固件复紧；（4）拆除试运行中的临时管道及设备（或设施）。4、施工纪录资料中的不完善部分：还应当包括图样回身纪录、隐藏工程验收记录、质量事故处理报告及记录、特种设备安装检验及验收检验报告等。（二）1、空气处理机组运转时产生晃动的缘由是叶片角度组装得不一样。解决方法：应按符合设备技术文件的规定和施工质量验收规范的要求来重新组装叶片。2、SI系统送入空调区的风量与设计风量相差较大的缘由：风管系统漏风。3、解决阀门滴水问题的措施：实行保冷措施。4、依据建筑工程项目划分标准，该通风空调系统应划分为图书馆工程的分部工程。该工程的施工质量验收程序：由总监理工程式（或建设单位项目专业负责人）组织施工项目经理和相关勘察、设计单位项目负责人验收。（三）1、阀门安装前应由安装单位进行强度和严密性试验。该管道运用的阀门试验的比例是100%。2、建设单位拒绝安装单位对事务1提出索赔的理由：阀门经重新试压合格，其泄漏缘由属于安装质量问题。3、安装单位在分别塔安装前应依据特种设备平安监察条例的规定，向压力容器运用登记所在地的平安监察机构申报，办理报装手续。安装单位对分别塔进行补焊作业不妥：安装单位不具备压力容器制造和现场组焊资格。4、事务2中，安装单位和容器制造厂的质量职责是确保制造和安装质量符合设计要求和相关规定。容器制造厂对事故应负制造缺陷的责任和经济责任。安装单位对事故应负安装缺陷的质量和经济责任。理由：事故缘由确定是由分别塔质量问题引起，也未查到分别塔的出厂质量证明文件和现场交接记录，安装公司不具备压力容器制造和现场组焊资格而进行了特种设备的焊接。（四）1、设备吊装工程中应配置的主要施工作业人员：信号指挥人员、司索人员和起重工。2、起重机在吊装前必需对吊车站立位置的地基进行平整和压实，按规定进行沉降预压试验。在困难地基上吊装重型设备，应请专业人员对基础进行特地设计，验收时同样要进行沉降预压试验。3、进度支配中设备吊装依次不合理之处：锅炉吊装就位后进行蓄冰槽吊装就位。理由：锅炉房泄爆口位设备的吊装口，全部设备经该吊装口吊入。订正：应当最终进行锅炉吊装就位。4、在设备的试吊中，应关注的几个重要步骤：吊起设备的高度、停留时间、检查部位、是否合格的推断标准、调整的方法和要求等。
