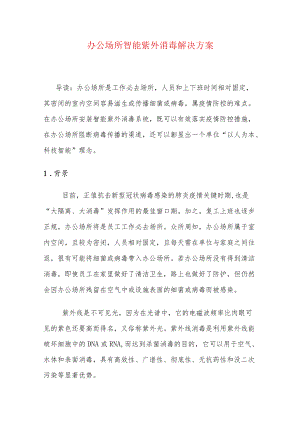

办公场所智能紫外消毒解决方案.docx

办公场所智能紫外消毒解决方案导读：办公场所是工作必去场所，人员和上下班时间相对固定，其密闭的室内空间容易滋生或传播细菌或病毒，属疫情防控的难点。在办公场所安装智能紫外消毒系统，既可以有效落实疫情防控措施，在办公场所阻断病毒传播的渠道，还可以彰显出一个单位“以人为本、科技智能”理念。1 .背景目前，正值抗击新型冠状病毒感染的肺炎疫情关键时期,也是“大隔离、大消毒”发挥作用的最佳窗口期。加之，复工上班也逐步正规，办公场所将是员工工作必去场所。众所周知，办公场所属于室内空间，且较为密闭，人员相对固定，且每天需在单位与家庭之间往返，很有可能将细菌或病毒带入办公场所。若办公场所没有得到清洁消毒，即使员工在家里做好了清洁卫生，路上也做好了防护，但仍然会因办公场所残留在空气中或设施表面的细菌或病毒而被感染。紫外线是不可见光，因为在光谱中，它的电磁波频率比肉眼可见的紫色还要高而得名，又俗称紫外光。紫外线消毒是利用紫外线能破坏细胞中的DNA或RNA,而达到杀菌消毒的目的，它可以用于空气、水体和表面消毒，具有高效性、广谱性、彻底性、无抗药性和没二次污染等显著优势。为加强疫情防控，彰显出单位“以人为本、科技智能”理念，在办公场所安装e消毒的智能紫外消毒系统。该系统是“泛在物联网“与"专业紫外消毒”融合的结晶，与一般的单体智能紫外消毒有显著不同，它具有多重安全防护，从根本上避免传统紫外消毒可能造成的意外伤害，能实现更智能、更安全、更可靠、更高效的消毒，使紫外消毒从医院、实验室等传统应用场所，扩展到电梯、办公室/会议室、餐厅/食堂、超市、地铁站/车站、电影院等大众应用场所。这对疫情的有效防控具有极为重要的意义。2 .项目概述本方案所针对的办公场所，层高约2.8m。需采用智能紫外消毒系统的办公场所，包括办公室（1、2、3、4）、会议室、库房、前台、财务室等8部分。3 .设计依据本方案的设计依据主要有：.GB19258-2012紫外线杀菌灯；CIE155-2003紫外线空气消毒法； GB19837-2005紫外线消毒设计规范； JGJ16-2008民用建筑电气设计规范； WS/T367-2012医疗机构消毒技术规范。4 .详细设计5 .1.拓扑结构的选择办公场所，其空间范围不大，有确定的上下班时间，上班时间才有人员聚集、而下班时间为空闲无人状态。加之，业主希望消毒系统简单，易用。为此，本方案所述的智能紫外消毒系统，将选用纯物联拓扑。主要包括：1）智能紫外线灯：是由普通紫外线灯和智能控制器集成。2）智能消毒指示器：是由普通投影指示灯与智能控制器集成，其用途是：在进行消毒时，在地面投出“消毒中”的警示字样；3）动能开关：一般固定在门口处，方便人员灵活开启或关闭消毒设备。4）智能人体感应控制器：是由普通人体红外传感器和智能控制器集成，具体功能是感应消毒区域的人员情况，当有人误入时，自动发出关闭指令。5）融合网关：内嵌管控平台，具有“上电即工作、自动化运行”的免维护特性，可预设控制策略，能实时监测、管理和控制本地所有智能紫外线消毒灯，可以满足手机、移动终端或计算机的在线监管与控制。4.2.紫外线灯的选取及数量确定1）紫外线灯的数量确定。根据现场使用的实际情况，重点满足办公场所空气消毒的需求，参考WS/T367-2012医疗机构消毒技术规范，并依据GB19837-2005紫外线消毒设计规范，紫外灯最佳离地距离应在1.8米至2.2米之间，办公场所面积约为109平方米，其消毒空间的体积最大为109*2.2=239.8（立方米），为确保每立方米空间的紫外线辐射功率不小于1.5W,可计算出整个消毒空间需要的紫外线辐射功率为359.7W,则至少要选用9盏40W紫外灯。然而，有8个空间，其中4个办公室、会议室、财务室和仓库都是独立房间，为确保消毒能有效覆盖，则至少需要12盏40W紫外灯。2）紫外线灯的类型选取。为避免产生异味，加之，该办公场所层高约2.8米，与标准规定的最佳离地距离有差距，综上所述，本方案选用符合GB19258-2012紫外线杀菌灯的UVC固定波段（波长253.7nm）的40W支架式紫外线灯。4.3.紫外线灯的智能化设计为实现紫外线灯的无线智能控制，选用支持WFToT协议的智能紫外灯控制器，嵌入紫外线灯内部，实现紫外线灯的智能化。智能化后的紫外线灯，即具有WFToT无线子组网的所有特性，智能紫外线灯可无线自组网通信，其开灯、关灯信号可实现无线遥控。4.4.灯具及控制设备的布局设计参考CIE155-2003紫外线空气消毒法，根据GB19837-2005紫外线消毒设计规范，为确保有效消毒，以及控制的便利性和警示的有效性，紫外线消毒灯和动能开关、智能人体红外传感器、投影指示灯等控制设备。上述各灯具及控制设备的具体布局位置，需要根据现场情况确定。4.5.主要设备的取电设计智能紫外消毒系统，包括智能消毒指示器、智能人体感应控制器、智能紫外线灯控制器、融合网关等控制设备均为低功耗设备。其中动能开关采用自发电技术，无需外接电源，也不用电池。本方案所采使用的控制设备，单个设备的功率消耗没有超过1W,即使包含智能紫外线灯控制器和普通紫外线灯的智能紫外线灯，其功率也不超过41W。因此，本方案的取电设计，采用就近取电方式。4.6.主要设备的安装设计智能紫外消毒系统，主要设备为无线智能控制，几乎不用部署控制线路或通信线路。因此，安装就比较简单。但智能紫外线灯、智能消毒指示器、智能人体感应控制器、动能开关、融合网关等主要设备的安装需要注意。1）智能紫外线灯垂直正向安装于房屋顶部，采用吊装/吸顶装方式。2）智能人体感应控制器安装在每个门口的内侧上方。3）智能消毒指示器安装在前台后侧上方。4）动能开关安装在每个门的外侧，距地面高约1.8m处，并粘贴专用的警示标识。5）融合网关融合网关的安装，应视现场情况来定，其安装位置应满足以下要求： 可就近取电； 可就近入网； 用户要求。5.方案的智能控制功能智能紫外消毒系统，可实现下列三大功能：5. 1.六重安全防护.通电不启动。上电时（包括断电重启），智能紫外灯控制器锁定在断开状态，灯具没有打开紫外线。这从根本上避免了各种原因误打开电源，可能造成的误伤害； 开关可遥控。可通过动能开关对紫外灯进行无线遥控，有足够的安全距离，不必担心被紫外线照射。 人体自感应。在消毒过程中，一旦探测到消毒现场有人闯入紫外线照射范围，智能人体感应控制器将直接关闭紫外灯。 消毒有警示。在消毒过程中，智能消毒指示器在地面投出“消毒中”的警示字样，以警告人员误入消毒现场而受到伤害。 定时会自动。可设置紫外灯自动开启时段。比如，在无人的午夜，用电负荷小，工作电压稳定时，自动开启紫外线消毒灯，达到预定效果后自动关闭。 平台做管控。整个平台采用专有的无线通信协议、最新的防火墙、多重密钥验证等安全措施，可避免非授权、不规范、不安全的操作与使用。1. 2.灵活开关操作既可以通过动能开关，随时开启或关闭所在房间的紫外线消毒；也可以通过管控平台，对任意房间的紫外线灯进行开启或关闭操作。5. 3.自动监测管理通过管控平台，可以管理所有的紫外灯，在线监测灯具及控制设备的状态，灵活设定消毒时长以及任意紫外灯自动开启的时间，自动记录每个紫外线灯的工作时长，当有紫外灯寿命到期时，自动提醒更换紫外灯。6. 结语本方案具有可就近取电、无需单独走线、安装方便、不破坏装修、通电即用、控制灵活等特点。据此方案设计的智能紫外线消毒系统，是“泛在物联网“与”专业紫外消毒”融合的结晶，与一般智能紫外消毒的感应智能和单体智能有显著不同，它具有“远距无线控制、人体感应保护、消毒状态警示、人员误闯关闭、定时自动消毒、在线监管控制”等多重智能防护，能从根本上解决传统紫外消毒的管控难题，为办公场所实现更智能、更安全、更可靠、更高效的空气消毒和表面消毒，为工作人员提供有一个安全的办公空间。
