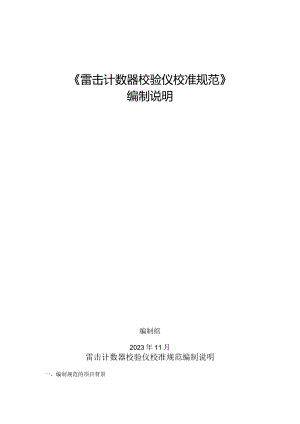

雷击计数器校验仪校准规范编制说明编制组2023年11月雷击计数器校验仪校准规范编制说明一、编制规范的项目背景(I)来源：湖北省市场监督管理局办公室关于印发2022年度地方计量规范制修订计划的通知(鄂市监办量(2022)60号)。(2)目的：该项目旨在建立与完善雷击计数器校验仪的校准方法。(3)意义：雷击计数器校验仪，是校验雷击计数器的一种仪器。计数器校验仪通过输出模拟雷电冲击高压，施加于雷击计数器，从而产生雷击冲击电流,使雷击计数器动作，人工记录雷击计数器工作次数，从而校验雷击计数器动作的可靠性。我省雷击计数器校验仪产业颇具规模，发展迅速。该规范的制定有助于提高我省雷击计数器校验仪设备生产厂家的质量控制意识，促进我省雷击计数器校验仪产业的健康发展。二、编制工作简况1) 2022年10月，省局下达湖北省市场监督管理局办公室关于印发2022年度地方计量规范制修订计划的通知(鄂市监办量(2022)60号)，雷击计数器校验仪校准规范获批立项；2) 2022年10月.2023年1月，起草组完成雷击计数器校验仪校准规范编制方案编写，明确了雷击计数器校验仪校准规范工作任务和时间节点。3) 2022年11月，起草组召开了雷击计数器校验仪校准规范编制工作启动会，对校准规范初稿进行了讨论，对适用范围、校准项目等进行了讨论，对各单位下步任务分工进行明确。4) 2022年11月-2023年3月，编制组各单位按任务分工，采购样品、进行试验、收集数据。5) 2023年1月-2023年9月，编制组进行编制说明、规范初稿、不确定度评定报告、试验报告、验证报告等编写工作。6) 2023年4月，院科技规划部及编制组召开规范初稿评审会，会议采用线上线下结合形式，对编制说明、规范初稿、不确定度评定报告、试验验证报告进行了审查。7) 2023年4月-2023年9月，对征求意见的情况进行汇总，及对征求意见稿、不确定度评定报告进行修改。8）2023年9月，向科技规划部提交了规范征求意见稿初稿，公开征求意见，公示期一个月。9）2023年10月，院科技规划部及编制组召开规范预评审会，会议采用线上线下结合形式，对编制说明、规范征求意见稿、不确定度评定报告、试验报告、验证报告进行了审查。三、规范编制依据本规范为首次制定，制定过程中严格按照JJFl0712010国家计量校准规范编写规则、JJF1001-2018通用计量术语及定义、JJF1059.1-2019测量不确定度评定与表示进行编制，并与相关标准协调统一。本规范主要参考GB/T33588.62020雷电防护系统部件（LPSC）第6部分：雷击计数器（LSC）的要求、GBZT17626.52019电磁兼容试验和测量技术浪涌（冲击）抗扰度试验、JJF1741-2019浪涌（冲击）模拟器校准规范、JJF1284-2011交直流电表校验仪校准规范等编制而成。四、编制的主要内容按照国家计量校准规范编制要求，本规范内容结构上共分为九章，分别是第一章范围、第二章引用文件、第三章术语和计量单位、第四章概述、第五章计量特性、第六章校准条件、第七章校准项目和校准方法、第八章校准结果表达及第九章复校时间间隔。1、本规范适用范围本规范适用于雷击计数器校验仪、雷电计数器校验仪、避雷器放电计数器校验仪等校验雷击计数器的仪器的校准。2、术语雷击计数器为根据导体中流过的电流来记录雷击次数的设备。GB/T33588.6-2020,术语和定义3.1。开路电压为计数器校验仪不接负载时的输出电压。3、概述计数器校验仪，是校验雷击计数器的一种仪器。计数器校验仪通过输出模拟雷电冲击高压，施加于雷击计数器，从而产生雷击冲击电流，使雷击计数器的动作，记录雷击计数器工作次数，从而校验雷击计数器动作的可靠性。4、计量特性对其主要计量特性进行定量的评价。雷击计数器校验仪主要计量性能包括开路电压示值误差、输出电流示值误差等。校准开路电压峰值时，当被校计数器校验仪开路电压为可选固定值时，所有固定点均为必检点；当被校计数器校验仪开路电压为非固定值时，在量程范围内选取35个点，可根据国标GB/T17626.5-2019表3中发生器输出端开路电压峰值选取0.5kV、l.OkV、2.0kV、4.0kV,且应覆盖量程值（接近量程值）按GB/T17626.5-2019中6.2.3的方法,根据校准点设定被校计数器校验仪的输出值，调节数字存储示波器使一个完整的脉冲波形于屏幕中央显示，并分别记录被校计数器校验仪显示值（或标称值）和示波器峰值显示值。v=vx-c4（1）式中V计数器校验仪示值误差，V；Vx被校计数器校验仪显示值（或标称值），V；Vs示波器显示值，V；K直流衰减比。校准工频电流时，根据JJFI284-2011,基本量程内均匀选择5个校准点，非基本量程选取至少3个点。输出电流示值误差参考了JJF1284-2011的6.3示值误差计算公式/=/S（2）式中N被校计数器校验仪示值误差，mA；7x一一被校计数器校验仪显示值，mA；Is标准器显示值，mA；5、关于校准条件这部分内容包括环境条件和测量标准及辅助设备的要求，目的是为了保证和提局实验室的测量能力。6、关于校准结果的表达根据JJFlO59.1-2012测量不确定度评定与表示和JJFlo71-2010国家计量校准规范编写规则的要求，校准结果应以示值和相应的不确定度来表示。为简化计算在不确定度的评估中包含因子k取2,也与国际惯例相一致。7、附录的设置附录A给出了雷击记数器校验仪的校准记录参考格式。附录B给出了雷击记数器校验仪的证书内页格式附录C给出了雷击记数器校验仪的电压示值误差测量不确定度评定示例。测量不确定度评定示例可作为使用者实际校准时对标准器、配套设备及测量过程进行不确定度评定的参考。雷击计数器校验仪主要用于雷击计数器计数次数的验证及微安表的校验。雷击计数器校验仪都具有雷击计数器校验功能，用不接负载时的输出电压来判断。因此开路电压峰值是雷击计数器校验仪的必需校验项目，其校准方法来源于GB/T17626.52019电磁兼容试验和测量技术浪涌(冲击)抗扰度试验。根据DL/T474.5-2018现场绝缘试验实施导则避雷器试验中第9条中运行中带电检测避雷器的方法、第11条监测装置动作试验以及GB/T33588.6-2020雷电防护系统部件(LPSC)第6部分：雷击计数器(LSC)的要求。部分雷击计数器校验仪包含工频电流输出功能。因此，工频电流是雷击计数器校验仪的选校项目。校准方法来源于JJFl284-2011交直流电表校验仪校准规范。五、与国内外标准、规程规范等技术文件的兼容情况国内外规范水平现状和发展趋向：该项目目前无统一的国家检定规程或校准规范。电力行业规范DL/T1561-2016避雷器监测装置校准规范、机械行业标准JB/T10492-2011金属氧化物避雷器用监测装置只规定了类似器具的规范或标准。根据GB/T33588.6-2020雷电防护系统部件(LPSC)第6部分：雷击计数器(LSC)的要求、GB/T17626.5-2019电磁兼容试验和测量技术浪涌(冲击)抗扰度试验及JB/T2440T991避雷器用放电计数器等标准及行业规范，可撰写雷击计数器校验仪校准规范，完善量值溯源体系。六、风险评估及社会经济效益（实施规程的风险评估、对经济社会发展可能产生的影响、贯彻实施规程的要求、措施等建议）本规范主要由湖北省计量测试技术研究所承担试验，验证规范各项技术条款和方法制定的合理性。验证试验方面，试验对象覆盖了雷击计数器校验仪主要品牌主流型号产品；试验过程中，通过线上线下会议模式，与湖北省内生产厂家技术工程师进行了多次交流沟通，讨论规范所述校准方法与厂家出厂校验方法的等效性。具体试验验证结果见试验报告，结果表明规范编制条款制定合理，可操作性较强。该项目完成后，将规范和完善雷击计数器校验仪中参数的量值传递，控制计量器具计量性能，并为企业控制产品质量提供技术支持七、其它说明的事项（如涉及的必要专利信息等）无。
