47届世赛江苏省选拔赛轨道车辆技术项目M02客室车门安装与调试测试项目v1.0.docx

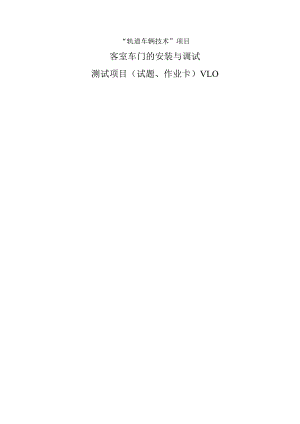

“轨道车辆技术”项目客室车门的安装与调试测试项目（试题、作业卡）VLOL测试项目介绍32 .目木口½3»33 .参赛选手须知44 .参考文件（现场提供可供选手参阅的参考文件）45 .作业记录卡5L测试项目介绍客室车门是轨道车辆经常动作的核心部件之一，是确保运营安全与运营效率的重要设备，为提高设备使用寿命，对安装精度要求比较高。因此，客室车门的安装与调试是车辆技术人员日常的一项重要工作，主要包括客室车门的安装、车门的机械参数调整、整体外观检查及车门电气功能试验等内容。赛场提供了一套待安装的客室车门及其电气控制设备，需要选手依据车门安装要求进行相关部件的安装与机械参数调试、整体外观检查、控制电路布线与检测以及电气功能测试，并依据客室车门电气控制原理图排查解决可能出现的电气故障，使客室车门满足安装规范，达到正常使用要求。2 .项目和任务说明(1)任务描述“客室车门安装与调试”测试项目的分配时间：60分钟。项目要求参赛选手在项目分配时间内，通过分工或协作的方式完成所有的工作任务： Bl客室车门调节与护罩安装 B2客室车门整体外观检查 B3客室车门电气功能测试注意：作业过程中必须严格遵守安全作业事项，任务必须按照Bl、B2、B3的顺序依次执行。最后，在项目所有任务均完成后，参赛选手需清扫、整理现场，并将有关资料和作业记录卡提交给裁判。(2)作业说明Bl客室车门调节与护罩安装：任务Bl要求选手对客室车门部件进行安装调节，作业标准须符合技术规程的要求。主要工作内容包括：客室车门门页参数调节；客室车门护罩安装。注意：详细的作业项点以比赛时提供的作业记录卡为准。将作业结果填写到作业记录卡中；安装新的部件前，需向裁判汇报，得到裁判许可后，才可开始作业。B2客室车门整体外观检查：任务B2要求选手对客室车门整体外观检查，作业标准须符合技术规程的要求。详细的作业项点以比赛时提供的作业记录卡为准，将检查结果填写到记录卡中；该项任务所涉及工作都完成后，需向裁判汇报作业情况，裁判同意后，方可进行下一项任务。B3客室车门电气功能测试：任务B3要求选手通过调试台完成客室车门的电气功能测试，作业标准须符合技术规程的要求。注意：详细的作业项点以比赛时提供的作业记录卡为准，继电器柜内的电气安装布线可能存在故障，若在测试过程中发现有故障，请先处理完成故障后再进行后续作业。电气功能测试项点以比赛时提供的作业记录卡为准，测试结果（含故障处理情况）需填写到记录卡中；该项任务所涉及工作都完成后，需向裁判汇报作业情况。3 .参赛选手须知D选手严禁携带与比赛无关的任意设备进场。2）项目所需工具、电气元器件、材料等，均由赛场提供，选手可自行挑选使用。3）如果选手被认定以危险的方式进行工作或产生，形成了工作场所中的安全隐患，选手会被扣分直至取消参赛权利，危险的操作包括但不限于：没有使用适当的个人防护用品；没有做好或未确认场所安全防护；野蛮操作或不安全的作业方式；未经申请擅自停送电；对设备、自身或他人造成伤害。4）比赛过程中，选手可向裁判申请一些与比赛内容无实际关联的帮助，比如上洗手间或上报设备、设施、工装、工具故障等。5）项目提供的参考文件可供选手自行查阅。4 .参考文件（现场提供可供选手参阅的参考文件）1) BlOl客室车门的安装与调试赛位整体设备说明2) B102客室车门使用说明3) B103客室车门控制电气布局及元器件说明6) B201客室车门的安装与调试技术规程7) B202客室车门控制电路原理图8) B203客室车门控制电路接线表9) 作业记录卡I)Bl客室车门安装调节作业记录卡2)B2客室车门整体外观检查作业记录卡4)B3客室车门电气功能测试作业记录卡注：表格见下文。BI客室车门安装调节作业记录卡赛位号:选手赛号:填写说明：1、检查结果为测量值时，需填写准确的数值2、检查结果为非测量值时，根据测试结果在所确认选项后方做标记，标记方式为序号项目测试结果1调整门页平行度，并对螺纹钉施加力矩（不涂打防松标记）完成口未完成口力矩扳手适用范围至Nm紧固力矩值Nm调整门页预载距离门槛上方180Omm处确定上部测量位置距离门槛上方15Onml处确定下部测量位置对门携架与门页安装紧固件施加力矩（不涂打防松标记）左侧：Ylmm（上部）Y2Him（下部）Y3nun（Y2-Y1）右侧：Ymm（上部）Y2'mm（下部）Y3,mm（Y2,-Y）Xlmm（下部）X2mm（上部）X3mm（X2-X1）偏心轮处的紧固螺钉：力矩扳手适用范围至N,紧固力矩值Nm其余8处螺栓：力矩扳手适用范围至N-m,紧固力矩值Nm2调整门页在门框中的对中，并对机构安装螺栓施加力矩（不涂打防松标记）完成口未完成口力矩扳手适用范围至Nm紧固力矩值Nm3调整上部塞出动作左门扇mm右门扇mm4调整下部塞出动作左门扇mm右门扇mm5门页富度调整顶部间隙至mm底部间隙至mm6滚轮摇臂的调整，并对紧固件施加力矩（不涂打防松标记）完成口未完成口力矩扳手适用范围至N-m紧固力矩值Nm7调整上部区域密封条压紧，并对上滑道紧固件施加力矩（不涂打防松标记）左门扇mm右门扇mm力矩扳手适用范围至Nm紧固力矩值NID8测量防夹手胶条咬合后尺寸顶部mm底部mm9调整下部区域密封条压紧左门扇mm右门扇mm10门页四角是否有明显超出车体平面左门扇左上角超出口未超出口左门扇左下角超出口未超出口右门扇右上角超出口未超出口右门扇右下角超出口未超出口11调整开门宽度距离门槛上方180Omm为测量位置开门宽度mm12调整门锁到位开关总成完成口未完成口13门状态指示灯接线及门区域内盖板的安装完成口未完成口B2客室车门整体外观检查作业记录卡赛位号:选手赛号:填写说明：1、检查结果若无缺陷情况，在是否正常选项中“是”后方做标记，标记方式为“/"，缺陷描述无需填写2、检查结果若有缺陷情况，在是否正常选项中“否”后方做标记，标记方式为“/”，并填写缺陷描述中进行具体描述，若缺陷对后续试验有影响则需排除，若无影响则不用排除序号检查项是否正常缺陷描述1门驱盖板表面无裂纹，漆膜完好是口否口门驱盖板指示灯安装良好，电缆绑扎无松动是口否口2蜂鸣器安装牢固、防松标记无错位是口否口蜂鸣器表面无裂纹是口否口车门运动时蜂鸣器与门驱机构无干涉是口否口3上滑道滚轮转动灵活，无破损、裂纹、缺块是口否口车门完全打开时，上滑道滚轮下边缘高于滑道下边缘是口否口4门驱电机电缆绑扎无松动，连接插头无损坏，线缆在车门运动时与其他部件无干涉是口否口5内紧急解锁装置紧急解锁装置紧固螺栓齐全，透明罩无缺失、无损坏是口否口6解锁开关S3开关安装及外观良好，固定夹无丢失，接线端子插接牢固，线缆无破损是口否口7检查门坎部件表面无变形、裂纹，紧固螺栓齐全、紧固无脱出是口否口8端子排接线整齐，无破损、松脱是口否口客室车门外观检查及维护记录补充说明（必要时填写）：B3客室车门电气功能测试作业记录卡赛位号:选手赛号:填写说明：1、检查结果为测量值时，需填写准确的数值2、检查结果为非测量值时，根据测试结果在所确认选项后方做标记，标记方式为3、测试过程中的异常/故障情况，需在异常/故障记录栏内做详细记录，包括故障元件代号或导线线号以及具体故障原因，并将故障排除序号作业项操作步骤测试现象测试结果1验准试前备检杳调试台、继电器柜、车门的物理状况设备正常口设备异常口闭合I端继电器柜前面板所有相关断路器开关闭合后，确定供电情况。正常口异常口2Al车激活、占有闭合Al车调试台“钥匙开关”，确认Al车激活、调试台占用确定激活状态。激活口未激活口确定调试台占有状态。占有口未占有口3试验准备AI车“门模式”开关打至“MM”位AI车“ATP切除”与“ATC车门旁路”旋钮打至合位/4开、关门基本功能测试按压Al车调试台“右门开”按钮，打开车门车门完全打开后，按压Al车调试台“关右门”按钮，关闭车门车门能正常打开/关闭门页运动时无卡滞、干涉现象门页运动时无异常声音、晃动现象开/关门正常口开/关门异常检查门零速保护功能在ATP切除、车门打开的情况下，断开“车门控制”断路器车门关闭口车门打开口闭合Al车“车门控制”断路器，检查指示灯状态及报警功能开门时观察黄色指示灯状态.亮口闪烁灭口.关门时观察黄色指示灯和蜂鸣器状态亮口闪烁口灭口.报警未报警口检查Bl车右门车门防夹功能关门时，在两个门页间距放置防夹检测障碍物（上、中、下轮流放置），车门碰到障碍物时将会自动开门，循环3次车门完全打开口车门正常关闭口检查Bl车右门再关门功能车门因防夹打开后，车门打开口再次按压关门按钮车门关闭口检查Bl车右门车门隔离功能车门在关闭并处于锁闭状态时，将门隔离锁置于隔离位，车门红色指示灯亮，按压开门按钮车门打开口车门不打开口恢生门隔离锁，再次进行开、关门操作车门开/关正常口车门开/关不正常口5开、关门时间测试门处于关闭状态，按下Al车调试台“右门开”按钮从客室车门动作开始计时在车门直至打开到位时停止计时开门时间：s.门处于打开状态，按下AI车调试台“关右门”按钮从客室车门动作开始在车门直至关闭到位时停止计时关门时间：S6允功测门许能试在车门关闭时，确认Al车调试台“右门开”按钮红灯亮AI车“ATC车门旁路”旋钮打至分位调试台“右门开”按钮红灯灭按下“右门开”按钮车门打开口车门不打开口Al车“ATC车门旁路”旋钮打至合位Al车“ATP切除”旋钮打至分位调试台“右门开”按钮红灯灭按下“右门开”按钮车门打开口车门不打开口按压Al车RM按钮，激活RM模式观察调试台“右门开”按钮灯显示状态亮口灭口Al车“ATP切除”旋钮打至合位/7机占功测司室有能试断开Al车调试台电钥匙按下Al车“右门开”按钮观察调试台“右门开”按钮红灯状态亮口灭口按下“右门开”按钮车门打开口车门不打开口观察调试台“右门关”按钮绿灯状态亮口灭口8门模式功能测试闭合Al车调试台电钥匙Al车门模式开关打至AM位按下AI车“右门开”按钮观察调试台“关右门”按钮绿灯状态.亮口灭口观察车门状态.车门打开口车门不打开口AI车门模式开关打至MM位按下Al车“右门开”按钮观察调试台“关右门”按钮绿灯状态.亮口灭口观察车门状态车门打开口车门关闭口AI车门模式开关打至AM位按下Al车“关右门”按钮观察调试台“关右门”按钮绿灯状态。亮口灭口观察车门状态车门打开口车门关闭口Al车门模式开关打至MM位/9z-'j解锁测试BI车右门车门在关闭和锁定状态，拉下内部紧急解锁手柄内部紧急解锁后，观察车门黄色指示灯状态亮口灭口解锁后，测试车门能够手动打开可以口不可以口在调试台发出一个开门或关门指令，观察车门能否根据指令打开或关闭可以口不可以口10复位恢复紧急解锁手柄，关闭车门所有I端继电器柜前面板所有Al车相关断路器、旋钮复位至初始状态/11A2车占有闭合II端继电器柜前面板所有相关断路器。闭合A2车调试台“钥匙开关”，确认A2车激活、调试台占用/确定激活状态激活口未激活口确定调试台占有状态占有口未占有口12试验准备A2车“门模式”开关打至“MM”位A2车“ATP切除”与“ATC车门旁路”旋钮打至合位/13开、关门基本功能测试按压A2车调试台“开右门”按钮，打开车门车门完全打开后，按压A2车调试台“关右门”按钮，关闭车门车门能正常打开/关闭开/关门正常口开/关门异常口检查门零速保护功能在ATP切除、车门打开的情况下，断开“车门控制”断路器车门关闭口车门打开口闭合A2车”列车门控制“断路器，检杳指示灯状态及报警功能开门时观察黄色指示灯状态.亮口闪烁口灭口关门时观察黄色指示灯和蜂鸣器状态亮口闪烁口灭口.报警口未报警口14允功测门许能试在车门关闭时，确认A2车调试台“开右门”按钮红灯亮A2车“ATC车门旁路”旋钮打至分位调试台“右门开”按钮红灯灭，按下“右门开”按钮车门打开口车门不打开口A2车“ATC车门旁路”旋钮打至合位A2车“ATP切除”旋钮打至分位调试台“右门开”按钮红灯灭，按下“右门开”按钮车门打开口车门不打开口按压A2车RM按钮，激活RM模式观察调试台“右门开”按钮灯显示状态亮口灭口A2车“ATP切除”旋钮打至合位/15机占功测司室有能试断开A2车调试台电钥匙按下A2车“开右门”按钮观察调试台“右门开”按钮红灯状态.亮灭口按下“右门开”按钮车门打开口车门不打开口观察调试台“右门关”按钮绿灯状态亮口灭口16模功测门式能试闭合A2车调试台电钥匙A2车门模式开关打至AA/AM位按下A2车“开右门”按钮观察调试台“关右门”按钮绿灯状态亮口灭口观察车门状态车门打开口车门不打开口A2车门模式开关打至MM位A2车按下“开右门”按钮观察调试台“关右门”按钮绿灯状态亮口灭口观察车门状态.车门打开口车门关闭口A2车门模式开关打至AM位A2车按下“关右门”按钮观察调试台“关右门”按钮绿灯状态.亮灭口观察车门状态.车门打开口车门关闭口A2车门模式开关打至MM位/17、门本能试开关基功测按压A2车调试台“开左门”按钮，打开车门车门完全打开后，按压A2车调试台“关左门”按钮，关闭车门车门能正常打开/关闭开/关门正常口开/关门异常口检查门零速保护功能在ATP切除、车门打开的情况下，断开“车门控制”断路器车门关闭口车门打开口闭合A2车”列车门控制”断路器，检查指示灯状态及报警功能开门时观察黄色指示灯状态亮闪烁灭口关门时观察黄色指示灯和蜂鸣器状态亮口闪烁口灭口报警未报警口18允功测门许能试在车门关闭时，确认A2车调试台“开左门”按钮红灯亮A2车“ATC车门旁路”旋钮打至分位调试台“左门开”按钮红灯灭，按下“左门开”按钮车门打开口车门不打开口A2车“ATC车门旁路”旋钮打至合位A2车“ATP切除”旋钮打至分位调试台“左门开”按钮红灯灭，按下“左门开”按钮车门打开口车门不打开口按压A2车RM按钮，激活RM模式观察调试台“左门开”按钮灯显示状态亮口灭口A2车“ATP切除”旋钮打至合位/19复位1）所有H端继电器柜前面板所有相关旋钮复位至初始状态2）断开所有断路器/异常/故障记录：例：故障1：XXX线号，从XX继电器到XX端子排XX端子断线，导致XXX继电器无法得电（失电）故障2：XXX线号，从XX端子排XX端子到XX端子排XX端子断线，导致XXX继电器无法得电（失电）故障3：XXX继电器常闭触点失效，导致XXX接触器无法得电
