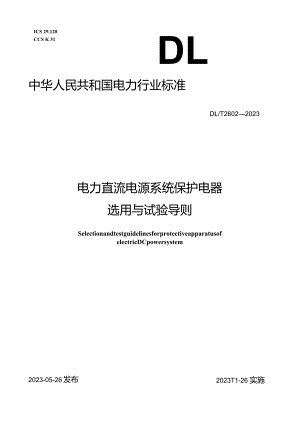

ICS 29.120CCS K 31DL中华人民共和国电力行业标准DL/T26022023电力直流电源系统保护电器选用与试验导则SelectionandtestguidelinesforprotectiveapparatusofelectricDCpowersystem2023T1-26 实施2023-05-26发布国家能源局发布目次前言II引言III1范围12规范性引用文件13术语和定义14 选用要求25 试验方法46检验规则10附录A（资料性）直流电源系统保护电器分类12附录B（资料性）变电站直流电源系统各级保护电器配置示例13附录C（资料性）短路电流预估法原理与试验分析示例16本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意木文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出。本文件由电力行业高压开关设备及直流电源标准化技术委员会（DL/TC06）归口。本文件起草单位：国网河北省电力有限公司电力科学研究院、国网冀北电力有限公司张家口供电公司、河北创科电子科技有限公司、北京人民电器厂有限公司、中国电力科学研究院有限公司、国网四川省电力公司电力科学研究院、国网河北省电力有限公司、深圳供电局有限公司、国网天津市电力公司滨海供电分公司、国网辽宁省电力有限公司电力科学研究院、国网重庆市电力公司检修分公司、国网山西省电力公司电力科学研究院、南方电网科学研究院有限责任公司、国网上海市电力有限公司检修分公司、上海电气输配电试验中心有限公司、国家电投集团科学技术研究院有限公司、国网安徽省电力有限公司电力科学研究院、广州市仟顺电子设备有限公司、深圳奥特迅电力设备股份有限公司、中能国研（北京）电力科学研究院、国网浙江省电力有限公司电力科学研究院、国网黑龙江省电力有限公司哈尔滨供电公司、国网山东省电力公司电力科学研究院、贵州电网有限责任公司电力科学研究院、广东电网有限责任公司珠海供电局、国网陕西省电力公司电力科学研究院。本文件主要起草人，李秉宇、杜旭浩、苗俊杰、赵梦欣、王洪、王雪楠、王浩彬、张振乾、李晶、王凤仁、杨忠亮、苗树国、吴志琪、赵应春、董汉彬、陶文彪、刘芹、戴春怡、孔祥军、赵军、陈忠、徐玉凤、田孝华、童杭伟、赵文庆、李宽、刘斌、王志华、徐磊。本文件为首次发布。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二行号，100761）o直流电源是变电站和发电厂中继电保护、自动装置和断路器操作的供电系统，在直流电源系统发生短路、过载等故障时各级保护电器应准确、及时、可靠切断故障回路，国内曾发生多起由于直流保护电器故障和保护电器越级跳闸引起的电网停电扩大事故，因此需要对直流电源保护电器的选用与试验进行规范。DL/T5044电力工程直流电源系统设计技术规程对直流电源系统供电方式和保护电器配置计算方法提供了基本遵循，随着工程应用和现场测试试验的开展，尚需进一步明确集中辐射状供电方式、分层辐射状供电方式中不同层级的保护电器的工程选用原则，同时对保护电器的测试试验项目和测试要求进行统一，尤其需要明确保护电器选择性校验方法和结果判定依据。同时，随着近些年技术的发展，三段式直流断路器等在直流电源系统得到了推广应用，亟须对其功能和选用原则进行统一规定。综上所述，为指导直流电源系统保护电器合理选用，推动开展宜流断路器选择性校验工作，本文件在符合DL/T5044电力工程直流电源系统设计技术规程等文件的基础上，对直流电源系统保护电器的选用要求和试验方法等内容做出具体要求。电力直流电源系统保护电器选用与试验导则1范围本文件规定了电力直流电源系统用保护电器的选用要求、试验方法和检验规则等要求。本文件适用于采用阀控式铅酸蓄电池组（串联安装式）的直流电源系统。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2900.1电工术语基本术语GB/T2900.18电工术语低压电器GB/T2900.33电工术语电力电子技术GB/T10963.2-2020电气附件家用及类似场所用过电流保护断路器第2部分：用于交流和直流的断路器GB/T13539.12015低压熔断器第1部分：基本要求GB/T14048.2-2020低压开关设备和控制设备第2部分：断路器GB/T19826电力工程直流电源设备通用技术条件及安全要求DUT459电力用直流电源设备DL/T1074电力用直流和交流一体化不间断电源DL/T1397.4电力直流电源系统用测试设备通用技术条件第4部分：直流断路器动作特性测试系统DL/T5044电力工程直流电源系统设计技术规程3术语和定义GB/T2900.1、GB/T2900.18>GB/T2900.33、GB/T10963.22020、GB/T14048.22020>GB/T19826、DLT459>DL/T1074和DL/T5044界定的以及下列术语和定义适用于本文件。3.1直流电源系统保护电器protectiveapparatusofelectricDCpowersystem在电力直流电源系统中，为分级切除短路、过载等故障而配置的保护器件。电力直流电源系统用保护电器分为熔断器和直流断路器，以下简称“保护电器”。3.2选择性校验selectivitytesting验证上、下级保护电器能否满足保护选择性要求的试验。通常也称级差配合校验。3.3电子延时式亶流断路器electronicdelayedDCcircuitbreaker采用电子电路方式对短路或过载故障延时的直流断路器。4选用要求4.1 保护电器分类保护电器分类见附录A。4.2 选原则4.2.1保护电器时间-电流特性曲线应符合GB/T10963.22020或GB/T14048.22020的要求。4.2.2保护电器时间-电流特性应满足与其连接电缆过载及短路耐受能力要求。4.2.3保护电器极限分断能力应满足其安装处的最大预期短路电流要求。4.2.4当采用三段式直流断路器时，宜选用机械延时式，且直流断路器额定短时耐受电流应大于装设地点最大短路电流。4.2.5应选用直流专用断路器，不应选择交流断路器及交直流两用断路器。4.2.6保护电器应根据直流系统各级短路电流和保护电器的特性进行选用，保证具有可靠性、选择性、灵敏性和速动性。4.2.7 直流电源系统各级短路电流的计算方法应符合DL/T5044的规定。4.2.8 各级保护电器动作灵敏系数应大于1.05。4.2.9 应结合保护电器的“时间-电流”特性曲线和实际短路电流进行保护电器选择性校验。4.2.10 直流断路器的下级不应使用熔断器，防止在下级短路故障时失去动作选择性。4.2.11 蓄电池组、充电装置直流侧出口及母线联络等重要位置的熔断器、断路器应装有熔断器熔断、断路器脱扣报警触点和状态指示触点。各直流馈线断路器宜装有脱扣报警触点和状态指示触点。4.3保护电器层级4.3.1 集中辐射供电方式集中辐射供电方式第一层保护电器为蓄电池出口断路器或熔断器，第二层保护电器为动力母线和控制母线馈出断路器，第三层保护电器（末级保护电器）为直流系统负荷终端进线断路器。4.3.2 分层辐射供电方式分层辐射供电方式第一层保护电器为蓄电池出口断路器或熔断器，第二层保护电器为动力母线和控制母线馈出断路器，第三层保护电器为分电屏馈出断路器，第四层保护电器（末级保护电器）为直流系统负荷终端进线断路器。4.4集中辐射状直流电源系统保护电器选用44.1B口1.1.1.1 蓄电池出口回路保护电器应采用熔断器、具有熔断器特性的直流断路器或带有短路短延时功能的直流断路器。1.1.1.2 蓄电池出口保护电器的额定电流应按照事故停电时间的蓄电池放电率电流选择，满足事故初期（Imin）冲击负荷放电电流时不动作，并实现与直流馈线回路保护电器相配合。1.1.1.3 蓄电池出口采用熔断器时，应满足以下条件：a）应选用具有全范围熔断特性的有填料封闭管式熔断器；b）熔断器额定电流应为下级直流断路器最大额定电流2倍及以上。1.1.1.4 蓄电池出口采用直流断路器时，应满足以下条件：a）直流断路器短时耐受时间不应小于短延时整定时间与直流断路器固有动作时间之和；b）直流断路器短时耐受电流不应小于直流母线最大短路电流；c）宜选用机械延时式直流断路器，或选用延时时间为30ms的电子延时式直流断路器。4.4.2 充电装置宜流例出口充电装置直流侧出口应选用无极性要求的两段式直流断路器，并与蓄电池出口保护电器实现选择性配合。4.4.3 W三4.4.3.1 发电厂控制专用直流电源系统和变电站直流电源系统，联络电器应采用隔离开关。4.4.3.2 发电厂动力专用直流电源系统和动力控制合并供电的直流电源系统，联络电器应选用直流断路器，并与蓄电池组出口保护电器实现选择性配合。4.4.4 XSEtftW4.4.4.1 直流馈线断路器应选用两段式直流断路器。不满足选择性要求时，应采用具有短路短延时特性的三段式直流断路器。4.4.4.2 选用三段式直流断路器时，应在保证选择性的前提下，短路短延时时间整定值选择最小值。4.4.13宜选用机械延时式的直流断路器，或选用延时时间小于或等于IOmS的电子延时式直流断路器。对于控制、保护、监控电源馈线回路，保护电器宜选用B型直流断路器，额定电流不宜大于IOAo4.5分层辐射状直流电源系统保护电器选用45.1 wm口选用电子延时式直流断路器时，其延时时间宜为60ms,其他要求同4.4.1。45.2 充电装置直流侧出口充电装置直流侧出口保护电器应符合4.4.2的要求。45.3 W三母线联络电器应符合4.4.3的要求。45.4 三三w4.5.4.1直流馈线屏至分电屏馈出回路宜选用机械延时式直流塑壳断路器，或选用延时时间为30ms的电子延时式直流塑壳断路器。4.5,4.2直流馈线屏至负荷终端馈出回路宜选用两段式直流断路器，不满足选择性要求时，也可选用机械延时式或延时时间小于或等于IOmS的电子延时式直流断路器。45.5直流分电屏4.5.5.1直流分电屏宜选用两段式直流断路器。4.5.5.2当两段式直流断路器不满足选择性要求时，宜采用机械延时式直流断路器，或选用延时时间小于或等于IOmS的电子延时式直流断路器。45.6负荷终端对于控制、保护、监控电源馈线回路，保护电器宜选用B型直流断路器，额定电流不宜大于6A。46其他要求4.6.1直流电源系统保护电器应资料齐全，包括设计图纸、产品说明书，蓄电池、充电机、直流保护电器、电缆、负荷等设备的基础参数。4.6.2应根据直流电源系统的设计图纸，绘制直流电源系统保护电器配置拓扑图，标明保护电器的型号、额定参数、安装位置及连接电缆长度、线径，计算校核各级保护电器灵敏系数。4.6.3各电压等级变电站直流电源系统保护电器典型选取示例见附录及5试验方法5.1 环境条件1 .1.1相对湿度不超过90%。5 .1.2大气压力：86kPa106kPa。5.1.3安装地点的海拔一般不超过2000m,对于安装在更高海拔的装置，应考虑介电强度和空气冷却效果的降低。预期在此条件下使用的断路器应特殊设计或按制造厂与用户间的协议使用。5.2一般检查5.21结构和外观检查5.2.1.1 保护电器零部件应齐全、完整。5.2.1.2 金属件外露部分应无裂纹、严重麻点或气泡。5.2.1.3 接线螺钉及接线座镀层应无锈蚀，所有黑色金属零件均应有防蚀层。5.2.1.4 塑料件外露部分表面应光滑，无气泡、裂纹麻点等缺陷。5.2.1.5 熔断体应具有足够的机械强度，触头应可靠固定，方便更换。5.2.1.6 熔断器触头应无龟裂。标识应字迹清晰、完整，有极性的保护电器正、负极应标识明确，符合相关国家标准的规定。5.3.1麟雌直流断路器在主电路不带电的情况下，在水平、竖直两个方向分别进行分、合操作，断路器应动作灵活，无卡死、掉簧、滑扣现象，指示正确。5.12jfi三½用万用表欧姆挡或通断挡测量断路器的进、出线端，检查断路器的通断状况。5.4直流断路器瞬时脱扣特性试验5.41策框架式、塑壳式直流断路器符合GB/T14048.22020中8.3.3.2.1的规定；微型直流断路器符合GB/T14048.22020中8.3.3.2.1或GB/T10963.22020中9.10.3.1的规定。5.42试验方法与要求框架式、塑壳式直流断路器按照GB/T14048.22020中&3.3.2.2的规定进行试验，微型直流断路器按照GB/T14048.22020中8.3.3.2.2或GB/T10963.22020中9.10.3.2和9.10.3.3的规定进行试验，应满足GB/T10963.22020中8.6.1或GB/T14048.22020中7.2.1.2.4规定的瞬时脱扣要求。5.5直流断路器延时脱扣特性试验5.5.1 雌辘框架式、塑壳式直流断路器符合GB/T14048.22020中&3.3.2.1的规定；微型直流断路器符合GB/T14048.22020中8.3.3.2.1或GB/T10963.22020中9.10.1的规定。5.5.2 试验方法与要求框架式、塑壳式直流断路器按照GB/T14048.22020中8.3.3.2.3和8.3.3.2.4的规定进行试验，微型直流断路器按照GB/T14048.22020中8.3.3.2.3和8.3.3.2.4或GB/T10963.22020中9.10.2的规定进行试验，应满足GB/T10963.22020中8.6.1或GB/T14048.22020中7.2.1.2.4规定的延时脱扣要求。5.6直流断路器工频耐压试验5.61试驶条件框架式、塑壳式直流断路器符合GB/T14048.2-2020中8.4.6的规定；微型直流断路器符合GB/T14048.22020中8.4.6或GB/T10963.22020中9.7的规定。5.6.2试验方法与要求断路器施加正弦波形的工频试验电压，2000V电压施加1s,应无击穿或闪络现象。试验电路的过电流继电器整定在25mA。试验电压施加部位如下：a）在断开位置，依次在每极的每对接线端子之间；b）断路器在闭合位置，依次对每一极与连接在一起的其他极之间；O断路器在闭合位置，各极连接在一起与框架之间。5.7 直流断路器附件试验5.7.1 辅助、报警触头的通电试验分别对分闸、合闸、自由脱扣检查触头的通断状态，触头应能正常接通或分断，循环操作3次。5.7.2 装有电动操动机构的断路器分合闸操作试验断路器用电动机构分闸及合闸时，当控制电源电压保持在额定控制电源电压的85%110%时，断路器能可靠闭合、断开，循环操作3次。5.8 直流断路器时间-电流特性试验5.61 幡缔框架式、塑壳式直流断路器符合GB/T14048.22020中8.3.3.2.1的规定；微型直流断路器符合GB/T14048.22020中8.3.3.2.1或GB/T10963.22020中9.10.3.1的规定、GB/T10963.22020中9.10.1的规定。5.62 2抽检原则按照不同型号、不同批次各抽检2台或3台直流断路器进行测试。对待检的直流断路器按照GB/T10963.22020中9.10.3.2和9.10.3.3、GB/T10963.22020中9.10.2或GB/T14048.22020中8.3.3.1.2和8.3.3.1.3的规定施加测试电流，记录对应分断时间，测试完成后生成直流断路器时间-电流动作特性曲线。5.63 4曲直流断路器时间-电流特性测试试验接线示意图见图1,用专用测试导线连接直流断路器动作特性参数测试系统（具体要求按照DL/T1397.4执行）和待测直流断路器，测试电流方向和直流断路器极性标示一致。直流断路器图1直流断路器时间-电流特性测试试轴麒示意图a）直流断路器动作特性参数测试系统水平放稳，测试系统自检正常。b）从直流电源系统选取并拆下直流断路器，外观检查正常，连接待测直流断路器和测试系统。c）测试系统上电，根据待测断路器规格型号设置测试系统工作参数。d）过载动作时间测试：在直流断路器额定电流与过载倍数的范围之间，均衡选取58个动作电流值测试点，测试系统输出直流电流到各测试点，使直流断路器过载保护动作，记录其动作时间。每次动作后应待保护返回并恢复到正常状态后，再逐点完成全部测试。e）短路（瞬动）保护动作时间测试：根据测试直流断路器类型，以直流断路器电磁动脱扣器不动电流的上限值开始，找出脱扣动作电流下限值的临界值，测试系统输出此临界电流，使直流断路器短路（瞬动）保护动作，记录其动作时间。5.64 5遍结型脏直流断路器时间-电流动作特性应符合GB/T10963.22020中8.6.1或GB/T14048.22020中5.65 1.2.4、8.3.3.L2的规定。5.9 熔断器直流电阻测试试验5.9.1 试验条件在环境温度为2035范围内，熔断器处于冷态下。5.9.2 试验方法按照GB/T13539.12015中&1.5.1的规定进行试验，试验电流不应超过熔断器额定电流的0.1倍。5.9.3 试验结果判定熔断器直流电阻值测量偏差不超过熔断器直流电阻初始值的±10%,则判定为合格。5.10 熔断器时间一电流特性测试试验5.10.1 试验条件在环境温度为20C35C范围内，熔断器处于冷态下。5.10.2 试验方法按照GB/T13539.12015中8.4.3.3的规定进行试验。5.10.3 试验结果判定时间一电流特性应符合GB/T13539.12015中8.4.3.3.1的规定。5.11 直流断路器选择性校验试验5.11.1 螺条件5.11.1.1 新建或改造的直流电源系统完成调试。5.11.1.2 直流电源系统图纸等相关技术资料齐全。5.11.1.3 直流电源系统为辐射状网络供电且在正常带电状态。5.11.2 Wfe三J5.11.2.1 选取上级连接单只直流断路器、下级连接多只直流断路器的回路进行测试。5.11.2.2 针对直流馈线屏、直流分电屏（如有）和负荷终端屏不同层级的直流断路器，分别进行测试。5.11.2.3 在每一直流断路器层级中，选取不同型号直流断路器分别进行测试。5.11.2.4 在同一直流断路器层级、同一型号直流断路器中，选取预期短路电流最大处的直流断路器进行测试。5.11.3 试验方法5.11.3.1 短路电丽!估法在被测直流断路器负载侧连接可调电阻，产生小电流激励信号（保护电器额定电流的±10%范围内），测量测试点电压下降值。基于欧姆定律，计算出回路等效阻抗和测试点的短路电流值，结合直流断路器时间一电流特性判断直流断路器选择性情况。该方法适用于各层级直流断路器选择性校验。5.11.3.2 短路模拟触法在被测直流断路器负载侧模拟金属性短路故障，记录短路电流值、分断时间，观察本级直流断路器动作情况及上级直流断路器是否出现越级跳闸。该方法仅适用于末级直流断路器选择性校验。5.11.4 试验仪器5.11.4.1 所用试验仪器的测量范围应满足测量要求。5.11.4.2 直流电压表、电流表应具有0.1级精度或6位半显示。5.11.4.3 分流器精度不低于0.2级。5.11.4.4 数字存储示波器带宽大于或等于20MHz,采样率每秒大于或等于2XKE次，垂直分辨率大于或等于8bit,存储深度大于或等于4MB。5.11.5 试验接线和步事短路电流预估法试验接线示意图见图2,在本级直流断路器负荷侧串联电流表和可调电阻，并联电压表。说明:PV直流电压表;PA直流电流表;R可调电阻；S开关。图2短路电流预估法试验接线示意图试验步骤：a）蓄电池完全充电，浮充电运行，开关IK处于断开状态；b）闭合待测回路直流断路器，读取电压表PV显示值，记作U;c）闭合开关1K,调整可调电阻R,使电流表PA显示值在本级直流断路器额定电流±10%范围内；d）读取电压表PV和电流表PA显示值，分别记作U2和i；e）预估本级直流断路器负载侧短路电流为：0,i（U-U2）;D断开开关IK和待测直流断路器，拆除试验接线，恢复直流电源系统。5.11.5.2短路模拟蟀法短路模拟校验法试验接线示意图见图3,在末级直流断路器负荷侧串联分流器和直流接触器，分流器二次输出端连接至数字存储示波器。说明：FL一一分流器；KM直流接触器：DSO数字存储示波器。图3短路模拟校验法试验接线示意图试验步骤：a）蓄电池完全充电，浮充电运行，直流接触器KM处于断开状态；b）闭合待测回路直流断路器，设置数字存储示波器DSO为上升沿触发模式；c）根据预估短路电流值设置数字存储示波器DSO的量程和触发电平；d）接通直流接触器KM,数字存储示波器DSO触发启动并记录短路电流波形，延时100ms后断开直流接触器KM;e）观察待测回路各直流断路器动作情况；f）断开待测直流断路器，拆除试验接线，恢复直流电源系统。5.11.6 试验结果分析5.11.6.1 短路电流预估根据上、下级直流断路器时间-电流特性和预估出的短路电流判断上、下级直流断路器选择性，当短路电流小于上级直流断路器瞬动范围下限值时，满足选择性要求。短路电流预估法试验分析示例见附录C。5.1142S½三IK½本级直流断路器瞬动、上级直流断路器未动作，则试验结果满足选择性要求。6检验规则6.1 检臆分类6.1.1 检验分为型式试验、出厂试验和验收试验3种。6.1.2 保护电器型式试验合格后方可批量生产。6.1.3出厂试验合格并配发产品保证文件后方可出厂。6.1.4验收试验合格后方可投运。6.2顿a½6.2.1进行型式试验的产品应是出厂试验合格的产品。6.2.2遇到下列情况之一时，应进行型式试验：a）试制的新产品；b）产品停产后，又恢复生产：c）转厂试制的产品；d）产品的设计、配方、材料、工艺或生产流程存在变更时。&3出厂试验1.1.1 每台产品均应进行出厂试验，并具有合格产品出厂证明书。6. 3.2产品有一项性能指标不符合要求即为不合格，应返修复检。复检不合格，不能发给合格产品出厂证明书。6.4 鳏峰直流电源系统保护电器现场安装调试完成后，应进行验收试验。6.5 检验项目6.5.1熔断器型式试验项目按照GB/T13539.12015的要求，直流断路器的型式试验项目按照GB/T14048.22020或GB/T10963.22020的要求。6.5.2出厂试验和验收试验的检验项目见表1。«1出厂试验和验收试驶的检验项目序号检验项目直流断路器熔断器试验要求出厂试验验收试验出厂试验验收试验1一般检查结构和外观检查5.2.1标识检查5.2.22手动操作检查操作试验5.3.1通断试验5.3.2表1（续）序号检验项目直流断路器熔断器试验要求出厂试验验收试验出厂试验验收试验3直流断路器瞬时脱扣特性试验5.44直流断路器延时脱扣特性试验5.55直流断路器工频耐压试验5.66直流断路器附件试验辅助、报警触头的通电试验5.7.1装有电动操动机构的断路分合闸操作试验5.7.27直流断路器时间-电流特性试验-5.88熔断器直流电阻测试试验5.99熔断器时间-电流特性测试试验5.1010直流断路器选择性校验试验5.11注：“J”表示豳要开展的试验项目；“一”表示无试验要求。附录A（资料性）直流电源系统保护电器分类A.1保护电器分类电力直流电源系统用保护电器分为熔断器和直流断路器。A.2熔断器分类直流电源系统用熔断器用于蓄电池出口，采用具有全范围熔断特性的有填料封闭管式熔断器，按照熔断体额定电流等级序列分为63A、80A、100A>125A>160A、200A、224A、250A、300A、315A、355A、400A、425A、500A、630A、800A、1000AoA3直流断路器分类A.3.1按壳体形式分为框架式、塑壳式和微型直流断路器。A.3.2按保护特性分为两段式保护和三段式保护。两段式保护包括过载长延时保护和短路瞬时保护，三段式保护包括过载长延时保护、短路短延时保护和短路瞬时保护。A33按延时实现方式分为机械延时式直流断路器和电子延时式直流断路器：a）机械延时式直流断路器分为塑壳式和微断式。机械延时式直流断路器（塑壳式）应具备过载长延时、短路短延时两个曲线段，其短路短延时呈现自动反时限特性（类似熔断器特性），短延时时间为60ms-HOms;机械延时式直流断路器（微断式）应具备过载长延时、短路短延时、短路瞬动三个动作曲线段，短路短延时应为IOms、40ms自动反时限延时（类似熔断器特性）Ob）电子延时式直流断路器分为塑壳式和微断式。电子延时式直流断路器（塑壳式）通常设置15ms、30ms、60ms三种延时时间：电子延时式直流断路器（微断式）延时时间小于或等于10msoA34微型直流断路器按瞬时脱扣电流分为B型和C型断路器。附录B（资料性）变电站直流电源系统各级保护电器配置示例不同电压等级变电站直流电源系统保护电器参考配置见表B.1表B.3,在实际工程中，应按DuT5044的要求和具体工程中蓄电池、电缆等实际情况进行设计选取。*B.1110kV及以下电压等级变电站直流电源系统保护电器配置示例蓄电池容量Ah100200单母线单母线分段单母线单母线分段蓄电池Ih放电电流A5555IlOIlO蓄电池出口断路器>6380140140短延时时间ms机械式601106011060IlO60IlO电子式30303030熔断器IrA6380160160母线联络类别隔离开关隔离开关InA63125短延时时间ms-主馈线回路InA3240短延时时间ms10（电子式）或1040（机械式）终端负荷In10短延时时间ms充电模块输出>32、4032、405050短延时时间ms-放电回路InA20204040短延时时间ms表B2220k330kV三等级变电站直流电源系统保护电器配置示例蓄电池容量Ah300400500600蓄电池Ih放电电流A165220275330蓄电池出口断路器InA200250315350短延时时间ms机械式6071060-11060-11060-110电子式60606060熔断器IA200250315350母线联络类别隔离开关隔离开关隔离开关隔离开关InA125250短延时时间ms-主馈线回路InA100125短延时时间ms10（微断）、30（电子式塑壳）或60110（机械式塑壳）分馈线回路b>40短延时时间msW10（电子式）或1040（机械式）终端负荷三r>10短延时时间ms充电模块输出三r>63100100100短延时时间ms放电回路h>50808080短延时时间ms表B.3500kV及以上电压等级变电站直流电源系统保护电器配置示例蓄电池容量Ah800100O1200蓄电池Ih率放电电流A440550660蓄电池出口断路器IiA630700800短延时时间ms机械式6011060-11060IlO电子式606060熔断器IA630700800联络类别隔离开关隔离开关隔离开关InA400400400短延时时间ms主馈线回路CT>125250短延时时间ms<10（微断）、30（电子式塑壳）或60110（机械式塑壳）分馈线回路CT>40短延时时间msW10（电子式）或1040（机械式）终端负荷CT>10短延时时间ms-充电模块输出h>160180250短延时时间ms放电回路三r>125160180短延时时间ms附录C（资料性）短路电流预估法原理与试验分析示例C.1原理概述直流电源系统用直流断路器选择性取决于其自身动作特性和系统各级短路电流，对直流断路器进行选择性校验需要准确获取测试点的短路电流值。直流断路器选择性校验包括短路电流预估法和短路模拟校验法。短路模拟校验法通过模拟直流断路器金属性短路故障直接测试被测点短路电流和直流断路器选择性情况，即在直流电源系统被测直流断路器负荷侧模拟断路器，利用示波器、万用表等仪器仪表测试短路电流、分断时间，并观察上、下级直流保护电器的动作情况来直接校核其选择性。短路模拟校验法真实模拟现场短路故隙，测试过程中短路电流较大，存在越级跳闸和人身安全风险，该方法适合于在基建验收阶段对负荷终端处直流断路器的选择性校验。短路电流预估法是一种短路电流间接判断方法，其原理：通过在被测直流断路器负载侧连接可调电阻，产生小电流激励信号（断路器额定电流的±10%范围内），测量测试点电压下降值，基于欧姆定律，计算出回路等效阻抗和测试点的短路电流值，进一步结合直流断路器时间-电流特性判断其选择性。短路电流预估法测试电流整定值为被测直流断路器额定电流的±10%范围内，测试过程中，上、下级断路器均不动作，对其他馈线回路正常供电无影响，可有效避免短路电流较大时对蓄电池组及蓄电池出口保护电器的冲击，试验风险较小，该方法适用于各层级直流断路器选择性校验，用于直流断路器选择性和试验风险的初步判断。C.2试验分析示例下面以某IlOkV变电站直流电源系统部分直流断路器为例，通过短路电流预估法进行选择性校核分析。a）上、下级直流断路器配置情况见表C.L表C.1上、下级直流断路器配置情况表试验安装位置规格型号额定电流A试验1第二层级直流馈线屏GM3223MC2525第三层级保护A屏S252SB4DC4试验2第二层级直流馈线屏GM3223MC2525第三层级测控屏S202MC33试验3第二层级直流馈线屏GM3223MC2525第三层级10kV配电柜1GM3223MC33b）通过短路电流预估法进行选择性测试，试验数据见表C.2。«C.2直流断路器短路电流预估法测试试验数据试验直流电压UV直流电压心V测试电流IA预估短路电流A试验1232.0230.04.0464.0试验2232.0229.53.0278.4试验3232.0227.43.0151.3c）试验结果分析。试验1:下级断路器为B型直流微型断路器，额定电流为4A,其瞬时脱扣范围为16A28A（额定电流的4倍7倍），短路电流464.0A>28A,下级直流断路器可靠瞬时动作；上级直流断路器为C型直流微型断路器，额定电流为25A,其瞬时脱扣区为175A375A（额定电流的7倍15倍），短路电流464.0>375,上级直流断路器可靠瞬时动作。上、下级直流断路器均瞬时动作，无法实现选择性配合。试验2:下级直流断路器为C型直流微型断路器，额定电流为3A,其瞬时脱扣范围为21A45A（额定电流的7倍15倍），短路电流278.4A>45A,下级直流断路器可靠瞬时动作；上级直流断路器为C型直流微型断路器，额定电流为25A,其瞬时脱扣区为175A375A（额定电流的7倍15倍），短路电流278.4A处于上级直流断路器瞬时脱扣启动区内（175A<278.4A<375A）.下级直流断路器可靠瞬时动作，上级直流断路器存在瞬时动作概率，存在越级跳闸风险。试验3:下级直流断路器为C型直流微型断路器，额定电流为3A,其瞬时脱扣范围为21A45A（额定电流的7倍15倍），短路电流15L3A>45A,下级直流断路器可靠瞬时动作；上级直流断路器为C型直流微型断路器，额定电流为25A,其瞬时脱扣区为175A375A（额定电流的7倍15倍），短路电流151.3A<175A°下级直流断路器可靠瞬时动作，上级直流断路器处于过载保护动作区，则上、下级直流断路器满足选择性要求。
