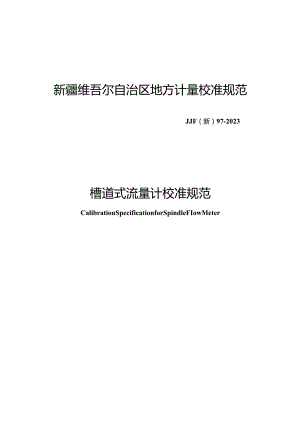

新疆维吾尔自治区地方计量校准规范JJF（新）97-2023槽道式流量计校准规范CalibrationSpecificationforSpindleFIowMeter2024-06-18 实施2023-12-18发布槽道式流量计校准规范JJF（新）972023CalibrationSpecificationforSpindleFlowMeter归口单位：新疆维吾尔自治区市场监督管理局起草单位：新疆维吾尔自治区计量测试研究院新疆油田公司实验检测研究院中石化天然气分公司西北天然气销售中心独山子石化公司信息网络公司计量检测中心广西壮族自治区计量检测研究院本规范委托新疆维吾尔自治区流量容量计量技术委员会负责解释本规范主要起草人:刘明（新疆维吾尔自治区计量测试研究院）钟伟（新疆维吾尔自治区计量测试研究院）参加起草人:张奇文（新疆油田公司实验检测研究院）李程（中石化天然气分公司西北天然气销售中心）徐志强（新疆维吾尔自治区计量测试研究院）冉高宗（独山子石化公司信息网络公司计量检测中心）张淞（广西壮族自治区计量检测研究院）目录引言II1 范围12 引用文献13 术语和计量单位14 概述25 .1结构和工作原理错误！未定义书签。6 .2用途27 .3信号输出方式25I'生月匕38 .2最大允许误差35.3 重复性35.4 密封性46-46.1 环境条件46.2 .1流量标准装置46.2.2校准用介质46.2.3流向控制47校准项目和校准方法47.1校准项目47.1.1铭牌和标记4712夕卜47.1.3显示装置57.1411/!Ofl,.57.1.5压力测量装置57. 2校准方法58. 3zjsJvf*59. 4重复性的计算68 校准结果69 复校时间间隔6附录A流量计校准记录格式7附录B校准证书内页参考内容8附录C测量结果不确定度评定实例错误！未定义书签。引言本规范以JJFlOO1-2011通用计量术语及定义技术规范、JJF1002-2010国家计量校准规范编写规则、JJF1059.1-2012测量不确定评定与表示，规范制定的基础性系列规范。本规范参考了JJG640-2016差压式流量计检定规程、JJG1029-2007涡街式流量计检定规程的相关内容，结合工作实际制定。本规范为首次发布。槽道式流量计校准规范1范围本规范适用于非贸易结算用槽道式流量计的实验室校准。2 引用文献JJG640-2016差压式流量计JJG1029-2007涡街式流量计JJF1004流量计量名词术语及定义GB3836防爆国家标准凡是注日期的引用文件，仅注日期的版本适用于本规范/方法；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范/方法。3 术语和计量单位3.1 术语3.1.1槽道式流量计spindleflowmeter利用纺锤体，使流经流量计的流体调整为环形槽道流动，获得稳定的差压来测量流体流量的流量计。3.1.1.1纺锤体spindlesegment一种头部为钝体、中部为圆柱体、尾部逐渐收缩为锥体（单向测量）或钝体（双向测量）的阻流元件。3.1.1.2环形槽道annularchannel流量计表体和纺锤体圆柱段之间形成的环形段。3.1.1.3等效直径比equivalentdiametersratio环形槽道面积换算为等效圆面积直径与表体内径之比。3.1.2标准状态流量thestandardstateflowrate又称标况流量，是指压力为101325Pa,温度为20状态下的体积流量。3.1.3工作状态流量theworkingstateflowrate又称工况流量，是指在当前工作压力和温度状态下的体积流量。3.1.4最大流量（xmaximumflowrate流量计满足计量性能要求的上限流量。3.1.5最小流量4访minimumflowrate流量计满足计量性能要求的下限流量。3.1.6累积流量Qintegratedvalue在一定时间内流过流量计的流量值。3.1.7数长CoffiCient单位体积或单位质量的流体流过流量计时，流量计产生的脉冲数。3.2计量单位3. 2.1体积单位、质量单位（或累积流量单位）立方米，符号谓升，符号L；立方分米，符号dnf；吨，符号t；千克，kg03.2.2瞬时流量单位立方米每小时，符号m17h;升每分钟，符号L/min；吨每小时，t/h；千克每小时,kgh03. 2.3压力单位帕（斯卡），符号Pa；千帕，符号kPa；兆帕，符号MPa4. 2.4温度单位摄氏度，符号；开尔文，符号K。4概述5. 1结构和工作原理槽道式流量计是一种新型的差压式流量计，采用了中心体节流件既产生差压,又调节流动。流动调节在流量计内部完成，保证了流动的相似性，受上游和下游流动的影响小，具有输出信号大，永久性压力损失小，流动稳定，抗干扰能力强等优点，槽道式流量计的节流装置通常由五部分组成：测量管、纺锤体、导流片（同时起支撑作用）、高压管和低压管。纺锤体在中间适当位置有一段足够长的等直径段，与测量管的内壁之间形成均匀的环形槽道。被测流体首先经过导流片，紧接着进入该环形通道，形成标准的环形槽道流动。槽道流动的特点是压力顺轴线的降落具有良好的线性度，从而提供了非常稳定的低压（静压）。典型的槽道式流量计结构如图1所示。5.2 用途槽道式流量计具有压损小、测量准确度高，量程比宽流动稳定，抗干扰能力强、对安装位置要求低等优点。它适用于高温、高压、腐蚀性和脏污流体等特殊介质及位置的计量需求。5.3 信号输出方式信号输出方式主要包括脉冲、模拟量或数字通信方式。1 .低压取压口2 .高压取压口3 .表体4 .温度测量5 .中心体节流件6、7前后支撑片图1槽道式流量计结构图5计量特性要求5. 1准确度等级槽道式流量计准确度等级符合表1的规定。5.2 最大允许误差槽道式流量计最大允许误差符合表1的规定。«1准确度等级和最大允许误差准确度等级0.51.02.03.0最大允许误差（）±0.5±1.0±2.0±3.05.3 重复性流量计的重复性应不超过最大允许误差的1/3o注：以上指标不做合格判定依据，仅供校准及测量不确定度评定时参考。5.4 密封性槽道式流量计必须进行密封性试验，输入1.5倍最大工作压力，持续时间不少于5min,流量计不得漏气。6校准条件6.1环境条件环境温度：（545）相对湿度：（1585）%大气压力：（86-106）kPa6. 2.1流量标准装置应选用标准表法流量标准装置，标准装置的测量范围应与被校准流量计的流量范围口径相适应，其扩展不确定度不大于被校准槽道式流量计最大允许误差绝对值的l2o7. 2.2校准用介质校准用介质应为单相稳定流体。8. 2.3流向控制槽道式流量计制造商应指明流量计是否可以计量反向流。如果可以，则反向流期间的实际流量应在原值上累加，正反向流量都应符合最大允许误差要求。7校准项目和校准方法8.2 校准项目示值误差、重复性的校准7.1.1铭牌和标记槽道式流量计铭牌或表体应清晰标明：制造商名称（或者注册商标）、仪表名称、型号/规格、准确度等级、出厂编号、制造计量器具许可证标志和编号、流量范围、最大工作压力、生产日期、适用环境条件（环境温度、环境湿度或其它技术指标）、介质流向的箭头与文字。7. 1.2外观槽道式流量计外壳涂层应均匀，不得有气泡、脱落、划痕等现象。显示的数字应醒目、整齐，表示功能的文字符号和标识应完整、清晰、端正。读数装置上的防护罩应有良好的透明度，没有畸变等妨碍读数的缺陷。流量计的零部件和连接件应能耐流体腐蚀或具有可靠的防腐层。9. 1.3显示装置显示部件应清晰可见；对于数显式流量计，显示完整。10. .4温度测量装置槽道式流量计应有测量温度的装置。11. .5压力测量装置槽道式流量计应有测量压力的装置。12. 2校准方法7.2.1密封性检查通入检测介质到最大工作压力且持续时间不少于5min,流量计表体上各接口应无渗漏。7.2.2校准步骤在校准前应在心流量下运行至少5分钟，使其流量稳定；调节流量时，应缓慢调节流量阀，保证流量逐渐变大或变小，达到校准所需的流量。7.2.3校准流量点按照客户要求的校准点进行，当客户无要求时按照09q0.4%x,%三个校准点进行校准。对于0.5级的流量计可增加0.7g皿、0.2%ut二点进行校准。7.2.4校准次数0.5级的槽道式流量计校准每个校准点次数为6次，其它等级每个校准点的校准次数可为3次。1.1 2.5校准程序在校准中，记录通过标准器出的温度、压力，通过槽道式流量计的压力、温度。7.3 示值误差的计算被校槽道式流量计单次测量示值误差按公式（1）计算:E于Vm-Vs）/*100%式中：EL单次测量的示值误差，%；Vmi流量计的示值，m3K标准装置的气体流量标准值，dnP、l、L/mino7.4 重复性的计算槽道式流量计在i流量点的重复性按公式（2）计算。式中：与，一在第i点干式气体流量计的重复性;EM-示值误差的最大值；Emin示值误差的最小值：4一极差系数，数值见表2：表2极差系数表n2345641.131.692.062.332.538校准结果8.1 校准记录校准记录应尽可能详尽地记载测量数据和计算结果，记录格式见附录Ao8.2 校准证书校准证书应包括的信息及推荐的校准证书内页格式见附录B08.3 当客户要求时，可以根据计量特性进行符合性判定，并将结论列入校准证书。进行符合性判定应考虑测量不确定度。9复校校准间隔建议复校时间间隔一般不超过1年。如果仪器经修理、更换重要性能的部件,对仪器性能怀疑时应重新校准。由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸多因素所决定的，因此，送校单位可根据实际使用情况自主决定复校时间间隔。附录A流量计校准记录格式送检单位记录编号证书编号仪表名称准确度等级出厂编号制造单位型号规格标准装置名称准确度等级标准装置型号装置不确定度技术依据装置有效期环境温度环境湿度大气压力校准地点校准介质校准点校准流量指示流量单次示值误差%示值误差%重复性%示值误差的扩展不确定度UrCl（%）=2）m3hm3h校准员核验员校准日期：年月日附录B校准证书的内容B.1校准证书至少包括以下信息：a）标题：“校准证书”：b）实验室名称和地址：C）进行校准的地点：d）校准证书编号，页码及总页数的标识：e）校准单位校准专用章：f）委托单位的名称和联络信息：g）被校计量器具的描述和明确标识：制造单位、名称、型号及出厂编号：h）校准日期：i）校准所依据的技术规范的名称及代号：j）本次校准所用的主要计量标准器具（包括标准物质）的名称、测量范围、不确定度或准确度等级或最大允许误差、证书编号及有效期：k）校准时的环境温度、相对湿度：1）校准结果及其测量不确定度的说明：m）校准人与核验人的签名：n）校准证书批准人的签名与职务：0）校准结果仅对被校对象有效的声明：P）未经实验室书面批准，不得部分复制证书的声明。B.2校准证书(内页)格式1、校准介质:2、流量范围:3、大气压力:4、示值误差和重复性流量点()示值误差()重复性()示值误差的扩展不确定度(%)(=2)校准内容结束附录C测结果不确定度评定实例C.1概述C.1.1测量依据：JJF（新）97-2023槽道式流量计校准规范C.1.2环境条件：温度（545）：湿度：（1585）%RHC.1.3测量标准：标准表法气体流量标准装置，准确度或测量不确定度：Ure=0.25%,k=2C.1.4测量对象：槽道式流量计C.1.5测量方法：将槽道式流量计一般应在校准环境条件下放置30min以上，待稳定到校准环境的温度下方可进行校准。校准前，槽道式流量计应以0.7MX运转5min,等待介质温度、压力和流量稳定后进行正式校准。槽道式流量计校准流量点分别为：0.4OqmaX和伽ax,每个校准流量点校准3次，取其平均值作为该流量点的示值误差。把流量调到规定的流量值，稳定后，启动装置的记录功能并记录其初始示值，同时记录被检流量计的初始体积值，按装置操作要求运行一段时间后，停止标准装置的记录功能并记录其最终示值，同时记录被检流量计的最终体积值。输入被检流量计的流量值读数后，标准装置可计算出流量计的示值误差。C.2全部输入量的标准不确定度评定C.2.1测量重复性引入的标准不确定度（耳）的评定选择一台槽道式流量计，流量点选择为如ax,即100rn3/鼠用标准装置测量流量计，连续测量6次，得到一组示值误差的测量列，见表CL表C.1重复测量的观测值序号123456示值误差测得值0.28%0.32%0.19%0.15%0.21%0.08%单次测量的实验标准差:应EJ苍yS=J=0.0869%(n=6)实际校准时以3次测量平均值作为测量结果，则标准不确定度为：/L、S0.0869%,、八cmu(E.)=-=-=0.051%1.S3C.2.2标准装置引入的标准不确定度(ES)的评定依据标准装置证书，该气体流量标准装置的扩展不确定度为½=025%,A=2,所以其标准不确定度为：u(Es)=0.25%2=0.125%C.3合成标准不确定度的评定由于在标准装置上可以直接得到被检的示值误差，测量模型属于y=x这种简单的直接测量模型，在两个标准不确定度分量不相关的情况下，合成标准不确定度为：uc(E)=ME1Yu(Et=JO51%1÷OI25%2=0.135%C.4扩展不确定度的评定取包含因子&=2,则扩展不确定度为：U=A根4.(E)=0.27%新疆维吾尔自治区地方计量校准规范槽道式流量计校准规范JJF（新）972023新疆维吾尔自治区市场监督管理局发布*版权所有不得翻印*880mm×1230nm16开本2023年12月第1版2023年12月第1次印刷印数1-100
