    JJF(浙)1205-2024环氧乙烷灭菌设备校准规范.docx

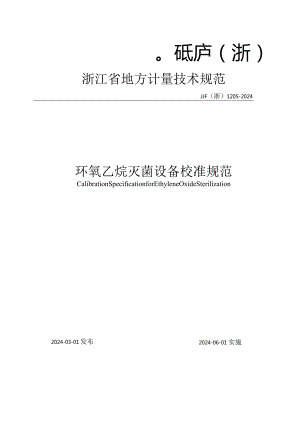

    。砥庐(浙)浙江省地方计量技术规范JJF(浙)1205-2024环氧乙烷灭菌设备校准规范CalibrationSpecificationforEthyleneOxideSterilization2024-06-01 实施2024-03-01发布浙江省市场监督管理局发布<-><-> « X <r <x o <r> <x <_ <-> JJF (浙)1205-2024环氧乙烷灭菌设备校准规范CalibrationSpecificationforEthyleneOxideSterilization归口单位:浙江省市场监督管理局主要起草单位:丽水市质量检验检测研究院参加起草单位:宁波市计量测试研究院北京林电伟业电子技术有限公司绍兴市质量技术监督检测院本规范委托丽水市质量检验检测研究院负责解释本规范主要起草人:蓝卉(丽水市质量检验检测研究院)丁文强(丽水市质量检验检测研究院)张维波(丽水市质量检验检测研究院)陈翔(丽水市质量检验检测研究院)参加起草人:叶战锋(丽水市质量检验检测研究院)纪洪芝(宁波市计量测试研究院)祝天宇(北京林电伟业电子技术有限公司)周林峰(绍兴市质量技术监督检测院)目录引言(II)1范围(1)2引用文件(1)3术1口和vT"量单位(1)4概述(2)5计量特性(3)6校准条件(4)6.1 环境条件(4)6.2 负载条件(4)6.3 3测量标准及其他设备(4)7校准项目和校准方法(5)6.4 1校准项目(5)7.2 校准方法(5)7.3 数据处理(7)8(9)9复校时间间隔(9)附录A环氧乙烷灭菌设备校准记录参考格式(11)附录B校准证书内页及参考格式(14)附录C环氧乙烷灭菌设备温度偏差校准结果不确定度评定示例(15)附录D环氧乙烷灭菌设备湿度偏差校准结果不确定度评定示例(17)附录E环氧乙烷灭菌设备压力偏差校准结果不确定度评定示例(19)附录F环氧乙烷灭菌设备环氧乙烷浓度偏差校准结果不确定度评定示例(21)附录G环氧乙烷灭菌设备时间校准结果不确定度评定示例(23)引言本规范是以JJFlO712010国家计量校准规范编写规则、JJFl001-2011通用计量术语及定义和JJFIO59.1-2012测量不确定度评定与表示为基础性系列规范进行编写。本规范为首次制定。环氧乙烷灭菌设备校准规范1范围本规范适用于温度范围(3763)°C、湿度范围(3O8O)%RH、环氧乙烷浓度范围(01000)mg/L、最高工作压力低于IOokPa的医用环氧乙烷灭菌设备的温度参数、湿度参数、环氧乙烷浓度参数、压力参数、时间参数的校准。本规范不适用于工业用环氧乙烷灭菌设备的校准。2引用文件JJFlIol-2019环境试验设备温度、湿度参数校准规范GB18279.1-2015医疗器械环氧乙烷第一部分:医疗器械灭菌过程的开发、确认和常规控制的要求GB/T33419-2016环氧乙烷灭菌生物指示物检验方法YY0503-2016环氯乙烷灭菌器凡是注日期的引用文件,仅注日期的版本适用于本规范;凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本规范。3术语和计量单位JJF1001-2011GB/T33419-2016界定的及以下术语和定义适用于本规范。3.1 标称值环氧乙烷灭菌设备按试验方法要求规定的参数值或按需要预先确定的参数值。来源:JJF1001-2011,7.43.2 温度偏差环氧乙烷灭菌设备在稳定状态下,工作区域中心点实测温度平均值与标称温度的差值。单位:摄氏度,符号:o3.3 温度均匀度环氧乙烷灭菌设备在稳定状态下,工作区域在某一时刻任意两点温度之间的最大差值。单位:摄氏度,符号:°C。来源:JJF1101-2019,3.83.4 温度波动度环氧乙烷灭菌设备在稳定状态下,在规定的时间间隔内,工作区域任意一点温度随时间的变化量。单位:摄氏度,符号:来源:JJF1101-2019,3.63.5 相对湿度偏差环氧乙烷灭菌设备在稳定状态下,工作区域中心点实测湿度平均值与标称湿度的差值。符号:%RHo3.6 相对湿度均匀度环氧乙烷灭菌设备在稳定状态下,工作区域在某一时刻任意两点湿度之间的最大差值。符号:%RHo来源:JJF1101-2019,3.93.7 相对湿度波动度环氧乙烷灭菌设备在稳定状态下,在规定的时间间隔内,工作区域任意一点湿度随时间的变化量。符号:%RHo来源:JJF1101-2019,3.73.8 压力偏差环氧乙烷灭菌设备在稳定状态下,在整个灭菌剂暴露阶段,工作区域中心点实测压力平均值与标称压力的差值。单位:千帕,符号:kPa。3.9 环氧乙烷浓度相对偏差环氧乙烷灭菌设备在稳定状态下,灭菌作用过程内各测量点环氧乙烷浓度实测平均值与设定环氧乙烷浓度的相对偏差。单位:百分比,符号:%o3.10 灭菌暴露时间过程参数保持在规定允差范围内的阶段。单位:秒,符号:s。注:指环氧乙烷注入时间结束至环氧乙烷去除开始之间的阶段。来源:GB18279.1-2015,3.124概述环氧乙烷灭菌设备是利用环氧乙烷气体对医疗器械等进行低温灭菌处理的装置。一般由灭菌箱体、加热系统、真空系统、加药及气化装置、残气处理系统、监测和控制系统组成。根据不同厂家的设计和制造标准,其尺寸、容量等参数各有不同。环氧乙烷灭菌设备采用的原理是利用环氧乙烷气体的分子扩散性,在合适的温度、湿度、压力条件下,将一定浓度的环氧乙烷气体充入灭菌设备舱室,进行低温灭菌。典型环氧乙烷灭菌曲线如图1所示。环氧乙烷灭菌设备的应用十分广泛,对各种微生物,包括芽胞、细菌、病毒、真菌等有很好的灭菌效果,应用覆盖生物医药、医疗器械、工业生产行业。Bi展由空E:排气C.加火藕剂R解所图1典型环氯乙烷灭菌曲线示意图5计量特性环氧乙烷灭菌设备的技术要求见表1。表1环氧乙烷灭菌设备的技术要求校准项目技术要求温度偏差±2温度均匀度30C温度波动度±2oC30min湿度偏差±5%RH湿度均匀度5%RH湿度波动度±3%RH30min压力偏差±5kPa或土5%(取其大者)灭菌暴露时间不低于设定灭菌时间环氧乙烷浓度相对偏差±10%注1:以上所有指标不用于合格性判别,仅供参考。注2:以上指标来源于JJFlIOl-2019、YY0503-2016<,6校准条件6.1 环境条件温度:15°C30C湿度:85%RH6.2 负载条件一般建议在空载条件下校准,根据用户需要可以在负载条件下进行,但应说明负载情况。堆放总装载量应小于等于80%,装载物品不能接触柜壁。6.3 测量标准及其他设备测量标准通常采用无线温度记录器、无线湿度记录器、无线压力记录器、环氧乙烷浓度无线记录器等作为测量标准。记录时间间隔应小于10s。测量标准技术指标要求见表2。表2测量标准技术指标序号名称测量范围技术要求1温度测量标准(M(X)eC分辨力:不低于0.0Ic最大允许误差:O.C2压力测量标准(-KXM(X)kPa分辨力:不低于0.1kPa扩展不确定度(依2)应不大于被测设备最大允许误差绝对值的1/33湿度测量标准(1095)%RH分辨力:不低于0.1%RH最大允许误差(女=2)应不大于被测设备最大允许误差绝对值的1/34浓度测量标准(O-I(X)O)mg/L最大允许误差:±3%5时间测量标准/采用温度记录器的记录时间作为灭菌器时间测量标准分辨力:不低于IS最大允许误差:ls24h注:1)3可量标准的测量范围为一般要求,使用中以能覆盖彳安校设备实际校准范围为准。2)测量标准技术指标为包含传感器和采集设备的整体指标。3)各通道的测量结果应含修正值。4)所有测量标准应符合防爆等级EXibIIBT4Gb要求。校准时可选用表2所列的测量标准,也可以选用符合要求的其他测量标准。7校准项目和校准方法目测检查外观,铭牌和一切标志应齐全,各部分相互作用、相对位置,确定没有影响计量特性因素后再进行校准。7.1 校准项目环氧乙烷灭菌设备的校准项目为温度偏差、温度均匀度、温度波动度、湿度偏差、湿度均匀度、湿度波动度、压力偏差、环氧乙烷浓度相对偏差、灭菌暴露时间。7.2 校准方法7.2.1 校准点的选择温度及灭菌暴露时间校准点一般选择37°C,3h或55°C,Ih,相对湿度校准点一般选择40%85%,压力一般为40kPa,环氧乙烷浓度校准点根据设备预设进行选择,一般为400mgL800mgL。也可根据用户需要或厂家预设程序选择校准点。722测量点位置和数量校准前,应确定环氧乙烷灭菌设备舱室的有效工作区域。测量区域应包括多个层面,应包含可用灭菌室空间内可能温度波动极大的区域,比如靠近灭菌室门的未加热区域和靠近进汽点区域等。建议上、中、下三层,中层为通过工作区域几何中心的平行于地面的校准工作面,各布点位置与工作区域内壁的距离不小于各边长的1/10,一般不能大于50Omm。布点情况应在原始记录和校准证书中应予以说明。温度布点用1、2、3阿拉伯数字表示,湿度布点用A、B、C大写英文字母表示,浓度布点用a、b、c小写英文字母表示,压力布点用P。不同容积布点建议如下:小于30OL容积,7个同步温度测量点,6个同步浓度测量点,3个同步湿度测量点,1个压力测量点。压力测量点位于几何中心位置,如图2所示。300L8000L,13个同步温度测量点,6个同步浓度测量点,5个同步湿度测量点,1个压力测量点。压力测量点位于几何中心位置,如图3所示。图3设备有效工作容积大于300L且小于800OL时布点图总容积每增加4000L,增加6个同步温度测量点,6个同步浓度测量点,2个同步湿度测量点。对于有效工作区内存在气流盲区或客户有特殊需求,可以适当增加布点。723测量点设置设定温度记录器、压力记录器、湿度记录器、环氧乙烷浓度记录器采样时间间隔为2min,按7.2.2将各个无线记录器固定放置在被校设备有效工作区域内,并确保舱门完全关闭。7.2.4校准步骤724.1根据使用说明书或制造商设备操作要求,按照7.2.1设置被校设备各校准点标称值。启动被校设备,进行灭菌操作。7.242等待被校设备稳定。稳定时间以制造商说明书建议为准,说明书中没有给出的,则一般按以下原则执行:温度改变量不超过10的,从设置被校设备至开始记录数据所等待的稳定时间为90min;温度改变量不超过5的,稳定时间为60min0724.3等待灭菌器解析期自动结束(根据制造商预设设置,一般37C循环需要通风32h,55循环需要通风IOh),整个灭菌过程完毕,或抽出灭菌器舱室废气后,待灭菌器舱室恢复压力,达到能够取出测量标准传感器的条件后,取出测量标准器后进行读数。选取各布点稳定后的有效数据段读数,每隔2min记录一次,读取16组数据。计算温度偏差、温度均匀度、温度波动度、湿度偏差、湿度均匀度、湿度波动度、压力偏差、灭菌暴露时间、环氧乙烷浓度相对偏差。7.3数据处理7.3.1 温度偏差T=T-Ts(1)式中:T温度偏差,;T中心点实测温度平均值,;Ts标称温度值,oCo732温度均匀度环氧乙烷灭菌设备在稳定状态下,工作区域各测量点30min内(每2min测量一次)每次测量中实测最高温度与最低温度之差的算术平均值。式中:ATu温度均匀度,;n测量次数;Timax第i次测量各测量点测得的最高温度,°C;Timin第i次测量各测量点测得的最低温度,;7.3.3 温度波动度环氧乙烷灭菌设备在稳定状态下,工作区域各测量点30min内(每2min测量一次)每次测量中实测最高温度与最低温度之差的一半,采用“土”表示,取全部测量点中变化量的最大值作为温度波动度校准结果。Tw=±rnaxUmaXTjmin)2(3)式中:ATw温度波动度,;Tjmax测量点j在n次测中的最高温度值,C;Tjmin测量点j在n次测中的最低温度值,。7.3.4 相对湿度偏差H=H-Hs(4)式中:AH湿度偏差,%RH;H中心点位置实测湿度平均值,%RH;HS标称湿度值,%RHo7.3.5 相对湿度均匀度环氧乙烷灭菌设备在稳定状态下,工作区域各测量点30min内(每2min测量一次)每次测量中实测最高湿度与最低湿度之差的算术平均值。11u=1(Hlnmx-Htmin)Zn(5:式中:AHU湿度均匀度,%RH;n测量次数;HimaX第i次测量各测量点测得的最高湿度,%RH;Himin第i次测量各测量点测得的最低湿度,%RHo7.3.6 相对湿度波动度环氧乙烷灭菌设备在稳定状态下,工作区域各测量点30min内(每2min测量一次)每次测量中实测最高湿度与最低湿度之差的一半,采用“土”表示,取全部测量点中变化量的最大值作为湿度波动度校准结果。Hw=土ma×(HjmaxHjmin)/2(6)式中:AHW湿度波动度,%RH;Hjmax测量点j在n次测中的最高湿度值,%RH;Hjmin测量点j在n次测中的最低湿度值,RH。7.3.7 压力偏差P=P-PS(7)式中:AP压力偏差,kPa;P压力记录器测得的各时刻压力平均值,kPa;PS标称压力值,kPao7.3.8 灭菌暴露时间4=2-Ti(8)式中:7灭菌暴露时间,s;Ti灭菌器舱室内环氧乙烷注入结束的时刻。T2灭菌器舱室内环氧乙烷去除开始的时刻。7.3.9 环氧乙烷浓度相对偏差c=匕X100%(9)式中:c环氧乙烷浓度相对偏差,%;C各测量点环氧乙烷浓度实测平均值,mg/L;Q标称环氧乙烷浓度值,mg/Lo8校准结果表达经校准的环氧乙烷灭菌设备出具校准证书,校准证书至少应包括以下信息:a)标题“校准证书”;b)实验室名称和地址;c)进行校准的地点(如果与实验室的地址不同);d)证书的唯一性标识(如编号),每页及总页数的标识;e)客户的名称和地址;f)被校对象的描述和明确标识;g)进行校准的日期;h)校准所依据的技术规范的标识,包括名称及代号;i)本次校准所用测量标准的溯源性及有效性说明;j)校准环境的描述;k)校准结果及其测量不确定度的说明;1)对校准规范的偏离的说明;m)校准证书或校准报告签发人的签名、职务或等效标识;n)校准入和核验人签名;O)校准结果仅对被校对象有效性的声明;P)未经实验室书面批准,不得部分复制校准证书的声明。9复校时间间隔建议复校间隔时间为一年,使用特别频繁时应适当缩短。凡在使用过程中经过修理、更换重要器件等的一般需要重新校准。由于复校间隔时间的长短是由环氧乙烷灭菌设备的使用情况、使用者、仪器本身质量等因素所决定,因此,用户可根据实际使用情况确定复校时间间隔。附录A环氧乙烷灭菌设备校准原始记录参考格式委托单位校准依据校准地点温度湿度样品名称型号规格出厂编号制造单位校准H期记录编号本次校准所使用的主要计量标准器:名称证书编号测量范围不确定度/准确度等级/最大允差溯源机构有效期至1、外观检查:口符合口不符合2、温度校准记录单位(C)序号布点12345678910Il121312345678910111213141516共页,第页各测量点平均值标称值温度校准项目扩展不确定度U,A=2偏差均匀度/波动度30min/3、湿度校准记录单位(RH)序号布点ABCDE123456789IO111213141516各测量点平均值标称值湿度校准项目扩展不确定度U,A=2偏差均匀度/波动度30min/4、压力校准记录单位(kPa)次数12345678910111213141516读数压力平均值标称值压力校准项目扩展不确定度U,女二2偏差5、灭菌暴露时间才交准记录单位(三)灭菌暴露开始时间灭菌暴露结束时间时间校准项目扩展不确定度U,2二2灭菌暴露时间共页,第页6、环氧乙烷浓度校准记录单位(mgL)序号布点abCdefI23456789IO111213141516各测量点平均值标称值环军I乙烷浓度校准项目相对扩展不确定度5d=2相对偏差传感器布点示意图上层中层下层a2A1b3c4BP门,卜于3C湿度记为d5e6C门记录器,7fIIJII图A.1设备有效工作容积注:图中1、2、3为温度记录器,A、B、C为OL时布点图W器,a、b、c(示例)为浓度IP为压力记录器。共页,第页附录B环氧乙烷灭菌设备校准证书(内页)参考格式一、 外观检查:二、 布点示意图:上层中层下层«2A1b1门I3d4BPC51门Ie7C6f1nI注:图中1、2、3为温度记录器,A、B、C.为湿度记录器,a、b、C为浓度记录器,P为压力记录器三、温度校准结果四、相对湿度校准结果标称值项目扩展不确定度U,k=2%RH偏差%RH%RH均匀度%RHZ波动度%RH30min/五、压力校准结果六、灭菌暴露时间校准结果标称值项目扩展不确定度U,k2S灭菌暴露时间SS七、环氧乙烷浓度校准结果标称值项目相对扩展不确定度UreM=2mg/L相对偏差附录C环氧乙烷灭菌设备温度偏差校准结果不确定度评定示例温度偏差是指环氧乙烷灭菌设备在稳定状态下,工作区域中心点实测温度平均值与设备设定温度的差值,被校环氧乙烷灭菌设备设定温度为5OC。C.2测量模型温度偏差公式按(C.1)计算:AT=zF-Ts(C.1)式中:T温度偏差,;Ts设备标称温度值,;T中心点位置各时刻温度平均值,C;C.3不确定度来源不确定度来源包括:被校设备测量重复性与分辨力的大者引入的标准不确定度分量Ui,标准器的允许误差引入的标准不确定度分量U2。C.4不确定度传播公式由公式(Cl)得到不确定度传播公式:u(T)=IciUfTi2+C2UrTs)2式中:Q,C2为灵敏系数r_?A乃AD_1CLK-L令:=UfTS),2=urT)得到:Uc=U*+ug(C.2)C.5不确定度来源分析C.5.1测量重复性引入的标准不确定度分量在50C校准点重复测量10次,标准偏差S用以下公式计算:s=0.05气实际工作中取16组数据的平均值,所以:Sp=S/16=0.012;以被校设备的分辨力为d=l°C为例,被校设备分辨力引入的不确定度分量为:u=d230访以被校设备的分辨力为d=0.1°C为例,被校设备分辨力引入的不确定度分量为:u=d230.029重复性和分辨力引入的标准不确定度取大者,所以,当被校设备的分辨力为1时:Ui=029当被校设备的分辨力为0.1C时:Ui=0.02汽C.5.2标准器引入的不确定度分量由于标准器在50的最大允许误差为±0.1°C,所以:U2=0./30.058气C.6合成标准不确定度C.6.1在50C校准点上温度偏差的标准不确定度分量汇总见表C.1。表C.1温度偏差标准不确定度分量汇总表标准不确定度符号不确定度来源标准不确定度(被校设备的分辨力为1'C)标准不确定度(被校设备的分辨力为0.1七)Ul被校设备分辨力0.29C0.029U2标准器最大允差0.058*C0.058CC.6.2合成标准不确定度的计算当被校设备的分辨力为时:Uc=.+四0296气当被校设备的分辨力为0.IC时:uc=正+正Qo65气C.7扩展不确定度当被校设备的分辨力为1时,取包含因子尸2,温度偏差的扩展不确定度为:U=kxuc=0.6,k=2当被校设备的分辨力为0.1时,取包含因子-2,温度偏差的扩展不确定度为:U=kxuc=02Hk=2附录。环氧乙烷灭菌设备湿度偏差校准结果不确定度评定示例D.1概述湿度偏差是指环氧乙烷灭菌设备在稳定状态下,工作区域中心点实测湿度平均值与设备设定湿度的差值,被校环氧乙烷灭菌设备设定湿度为60%RH.D.2测量模型湿度偏差公式按(D.1)计算:H=HHs(D.1)式中:H湿度偏差,%RH;H设备标称湿度值,%RH;H一中心点位置各时刻湿度平均值,%RH;D.3不确定度评定D.3.1不确定度来源不确定度来源包括:被校设备测量重复性与分辨力的大者引入的标准不确定度分量标准器的允许误差引入的标准不确定度分量U2。D.3.2不确定度传播公式由公式(D.1)得到不确定度传播公式:u(H)=CiH)12+IC2UHs)2式中:Cl,C2为灵敏系数G-H-LC2-赤-一1令:u;=u(Hs),U2=U1H)得到:Uc=U12+Uj(D.2)D.3.3不确定度来源分析D.3.3.1测量重复性引入的标准不确定度分量在60%RH校准点重复测量10次,标准偏差S用以下公式计算:s=归I匚'=023%RHqio1实际工作中取16组数据的平均值,所以:sp=16=0,06%RH以被校设备的分辨力为d=l%RH为例,被核设备分辨力引入的不确定度分量为:重复性和分辨力引入的标酒府觥着臂大家叫阴,hD.3.3.2标准器引入的不确定度分量RH由于标准器在6咻RH的最大允代误差为±2 0?oR所削.加 队U 2 I t R H/ * .1.1 D3.4合成标准不确定度D.3.4.1在60%RH校准点上湿度偏差的标准不确定度分量汇总见表D.1。标准不确定度符号不确定度来源标准不确定度二;, h被校设备分辨力0.29%RH标准器最大允差I1.155%RH表D. 1湿度偏差标准不确定度分量汇总表hhRHD35扩展不确定度取包含因子42,湿度偏差的扩展不确定度为:U h 6)6)用g I RH, h 6勺附录r环氧乙烷灭菌设备压力偏差校准结果不确定度评定示例E.1概述压力偏差是指环氧乙烷灭菌设备在稳定状态下,工作区域中心点实测压力平均值与设备设定压力的差值,被校环氧乙烷灭菌设备设定压力值为20kPa°E.2测量模型压力偏差公式按(E.1)计算:P=PPs(E.1)式中:P压力偏差,kPa;Ps设备标称压力值,kPa;P中心点位置各时刻压力平均值,kPa;E.3不确定度评定E.3.1不确定度来源不确定度来源包括:被校设备测量重复性与分辨力的大者引入的标准不确定度分量U;,标准器的允许误差引入的标准不确定度分量的。E.3.2不确定度传播公式由公式(EJ)得到不确定度传播公式:u(P)=FCiUfPll2+C2urPs)l2式中:Cl,C2为灵敏系数MP)=理-4P-?PS令:u;=U(Ps),d2=U很)得到:Uc=U:+(E.2)E.3.3不确定度来源分析E.3.3.1测量重复性引入的标准不确定度分量在20kPa校准点重复测量10次,标准偏差S用以下公式计算:S=怛5TN=055kPayIO1实际工作中取16组数据的平均值,所以:sp=16=014kPa以被校设备的分辨力为d=lkPa为例,被校设备分辨力引入的不确定度分量为:I重复性和分辨力引入的标准京确心展瓶,E.3.3.2标准器引入的不确定度分量kpa°*tm产由于标准器在201R的最大允许误r为J(JI1以:,1惭卢),fDht/?0"7,内E.3.4合成标准不确定度E.3.4.1在20kPa校准点上压力偏差的标准不确定度分量汇总见表E.1。E.3.5扩展不确定度) P+ 3 ttJ7kPa r7 I表E.1压力偏差标准不确定度分量汇总表标准不确定度符号不确定度来源标准不确定度,h被校设备分辨力0.29kPar标准器最大允差0.578kPaE.3.4.2合成标准不确定度的计算取包含因子匕2,压力偏差的扩展不确定f度为:)h白)(Dhi(Pa ,hen附录r环氧乙烷灭菌设备环氯乙烷浓度偏差校准结果不确定度评定示例FI概述环氧乙烷灭菌设备在在稳定状态下,灭菌作用过程内各测量点环氧乙烷浓度实测平均值与设定环氧乙烷浓度的相对偏差,被校环氧乙烷灭菌设备设定环氧乙烷浓度值为800.0mgL0F.2测1RM:Sm.DitS:0c=c-tf.ll:Jr-瞰徽S.啤LEHHH.mt/L:I-J肝忧,鹿L,F.3不确定fJF.3.1不确定度来源不确定度来源包括:被校设备测量重复性与分辨力的大者引入的标准不确定度分量b,标准器的允许误差引入的标准不确定度分量,F.3.2不确定度传播公式由公式(F.1)得到不确定度传播公式:式中:h,为灵毓数令:。g同r,t;Fj巧得到:)9+(F.2)F.3.3不确定度来源分析F.3.3.1测量重复性引入的标准不确定度分量在800.0mgL校准点重复测量10次,标准偏差S用以下公式计算:'TJtmg实际工作中取16组数据的平均值,所以:Sp=S/16=Q12mgL以被校设备的分辨力为d=0.lmgL为例,被校设备分辨力引入的不确定度分量为:U=W23Q029mgL重复性和分辨力引入的标准不确定度取大者,所以,IVu1=012mgLF.3.3.2标准器引入的不确定度分量由于标准器在800.0mgL的最大允许误差为±3%,即土24mgL所以:=24/31386mgLF.3.4合成标准不确定度F.3.4.1在800.0mgL校准点上环氧乙烷浓度偏差的标准不确定度分量汇总见表E.1。表E.1压力偏差标准不确定度分量汇总表标准不确定度符号不确定度来源标准不确定度IlluI被校设备分辨力o,i2mgLIIU2标准器最大允差13.86mg/LF.3.4.2合成标准不确定度的计算l:22UC=IUi+121357mgLF.3.5相对扩展不确定度取包含因子尸2,环氧乙烷浓度相对偏差的扩展不确定度为:UTd=k性XIO0%=3.5%,k=2附录G环氧乙烷灭菌设备时间校准结果不确定度评定示例G.1概述测量标准:温度记录器的时间分辨力为Is,日差:6.9s,U=0.2s,仁2。G.2测量模型ATh=T2+t(G.1)式中:Zh灭菌暴露时间,s;Ti灭菌器舱室内环氧乙烷注入结束的时刻。2灭菌器舱室内环氧乙烷去除开始的时刻。<记录器时间修正值,SoG.3不确定度评定G.3.1不确定度来源不确定度来源包括:温度记录器时间的分辨力引入的标准不确定度(狗,记录器时间修正值(日差)引入的标准不确定度(工0)。温度记录器时间分辨力衣和记录器时间修正值S不相关,则不确定度为:wc()=(<r)÷w2(rJ(G.2)G.3.2标准不确定度分量的评定(1)温度记录器时间分辨力引入的标准不确定度(4)温度记录器时间的分辨力为Is,区间半宽a=0.5s,服从均匀分布,k=Jf则温度记录器时间分辨力引入的标准不确定度:0.5=0. 29s(2)记录器时间修正值引入的标准不确定度(公从温度记录器日差的溯源证书可知,温度记录器的日差6.9s,6=0.2s>2oU(J)=0.2/2=0.IsG.3.3合成标准不确定度灭菌暴露时间标准不确定度分量汇总见表G.1。表G1灭菌暴露时间标准不确定度分量汇总表标准不确定度符号不确定度来源标准不确定度(加)温度记录器时间分辨力0.29Sw(11)记录器时间修正值0.1s合成标准不确定度的计算Uc()=Jtr(6t)÷w2()=0.31sG.3.4扩展不确定度取包含因子k2,灭菌暴露时间扩展不确定度为:U=kxuc=Is,k=2
