《机械CAD基础》研究性学习报告-CAD技术在石油冶炼中的应用.docx

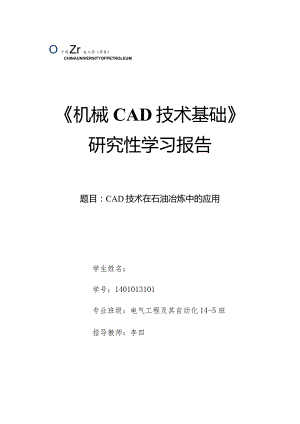

O十阂Zr也入学（华东）CHINAUNIVERSITYOFPETROLEUM机械CAD技术基础研究性学习报告题目：CAD技术在石油冶炼中的应用学生姓名：学号：1401013101专业班级：电气工程及其自动化14-5班指导教师：李四2018年6月1日CAD技术在石油冶炼中的应用摘要本论文探讨了计算机辅助设计（CAD）技术在石油冶炼技术中的应用，以及这些应用对石油工业的影响。通过文献综述、案例分析和实际应用，我们深入研究了CAD技术在石油冶炼各个领域的作用，包括勘探、炼油、管道设计和设施维护。我们发现，CAD技术在石油冶炼中具有显著的优势，包括提高设计效率和准确性、虚拟测试和模拟、协作和团队工作，以及数据管理和可视化。这些优势有助于降低成本、提高生产效率，并加强了工程设计和管理的可持续性。然而，我们也识别了CAD技术在石油冶炼中面临的挑战和限制，如学习曲线和培训需求、软件和硬件成本、数据安全和隐私问题等。解决这些问题将有助于更广泛地推广CAD技术在石油工业中的应用。最后，我们展望了CAD技术在石油冶炼领域的未来趋势，包括新兴技术和方法的发展，以及其对工业的潜在影响。关键词：CAD技术；炼油技术；设备设计；数据结构ApplicationofCADtechnologyinpetroleumrefiningAbstractThispaperdiscussestheapplicationofcomputer-aideddesignCADtechnologyinpetroleumrefiningtechnologyandtheimpactoftheseapplicationsonthepetroleumindustry.Throughliteraturereview,caseanalysisandpracticalapplication,wedeeplystudytheroleofCADtechnologyinvariousfieldsofpetroleumrefining,includingexploration,refining,pipelinedesignandfacilitymaintenance.WefoundthatCADtechnologyhassignificantadvantagesinpetroleumrefining,includingimproveddesignefficiencyandaccuracy,virtualtestingandsimulation,collaborationandteamwork,anddatamanagementandvisualization.Theseadvantageshelptoreducecosts,improveproductionefficiencyandenhancethesustainabilityofengineeringdesignandmanagement.However,wealsoidentifiedthechallengesandlimitationsofCADtechnologyinpetroleumrefining,suchaslearningcurveandtrainingrequirements,softwareandhardwarecosts,datasecurityandprivacyissues.SolvingtheseproblemswillhelptopopularizetheapplicationofCADtechnologyinpetroleumindustry.Finally,welookforwardtothefuturetrendsofCADtechnologyinthefieldofpetroleumrefining,includingthedevelopmentofnewtechnologiesandmethods,anditspotentialimpactonindustry.Keywords：CADtechnology；TypesetFormat；GraduationProject(Thesis)目录第1章引言1第2章CAD技术在石油冶炼中的基本原理22.1 CAD技术基础知识22.2 CAD在石油冶炼中的适用性和优势3第3章石油冶炼中的CAD应用案例43.1 CAD在石油提取和勘探中的应用43.2 CAD在炼油和化工加工中的应用5第4章CAD技术在石油冶炼中的影响和优势6第5章未来趋势和发展方向7参考文献8第1章引言近年来，计算机辅助设计（CAD）技术在各个领域得到了广泛的应用和发展，其中包括石油冶炼技术领域。CAD技术以其高效、精确和可视化的特点，为石油工业带来了巨大的改进和影响。它已经成为石油冶炼领域中不可或缺的工具，推动了工程设计和管理的进步，提高了生产效率和减少了成本。本论文旨在探讨CAD技术在石油冶炼中的应用，以及这些应用对石油工业的影响。通过对相关文献的综述、实际案例的分析以及已有实践的总结，我们将深入研究CAD技术在石油冶炼领域的作用和优势，并探讨其面临的挑战和限制。此外，我们还将展望CAD技术在石油冶炼领域的未来趋势。本论文的研究结果和发现将对石油冶炼行业的相关从业人员、研究人员和政策制定者具有重要的参考价值。同时.，该研究可以促进CAD技术在石油冶炼领域的更广泛应用，进一步提升工业设计和管理的效率和可持续性。以下章节将逐步展开对CAD技术在石油冶炼中的应用和影响的讨论，从勘探到炼油、管道设计以及设施维护等不同领域逐一进行探索。最后，我们将总结现有研究、提出建议和探讨未来研究的方向，以充分发挥CAD技术在石油冶炼中的潜力。通过本论文的研究，我们希望进一步推动CAD技术在石油冶炼领域的发展和应用，为这一关键行业的可持续发展贡献力量。第2章CAD技术在石油冶炼中的基本原理2.1 CAD技术基础知识CAD技术基础知识计算机辅助设计（Computer-AidedDesign,简称CAD）是指利用计算机系统来辅助进行设计和绘图的过程。它将传统的手工绘图工作转移到了计算机上，通过使用专门的CAD软件和工具，设计人员可以更快速、更精确地创建和修改设计图纸。1.CAD软件：CAD软件是CAD技术的核心工具，它提供了丰富的功能和工具，用于创建、编辑和分析设计图纸。常见的CAD软件包括AUtOCAD、SolidWorks>CATIA.CreO等，每个软件都有其特定的特点和应用领域。2 .建模方法：CAD技术主要使用两种建模方法：2D（二维）和3D（三维）建模。2D建模用于创建平面图形，如平面布局、草图和详细图纸。3D建模则允许设计人员创建真实的三维模型，以更好地理解和表达设计概念。3 .几何构造和编辑：CAD软件提供了广泛的几何构造和编辑工具，用于创建和修改图形。这些工具包括绘制线条、绘制曲线、创建多边形、旋转、缩放、镜像和平移等操作，设计人员可以使用这些工具来构建复杂的几何图形。4 .尺寸和约束：CAD软件可以添加尺寸和约束到设计中，以确保几何图形符合特定的要求和标准。尺寸可以用于测量长度、角度和曲线半径等参数，而约束可以限制几何元素之间的关系，如水平、垂直、对称等。5 .分析和仿真：CAD软件还提供了分析和仿真工具，用于评估设计的可靠性、性能和可行性。这些工具可以进行结构分析、流体仿真、热分析等，以优化设计并预测其行为。6 .文件交换和共享：CAD软件支持各种文件格式，如DWG、DXF、STL等，这些格式可用于在不同的CAD软件之间进行文件交换和共享。这使得不同团队和供应商之间可以方便地共享设计数据，提高协作效率。CAD技术的广泛应用涵盖了众多领域，包括建筑设计、机械工程、电子设计、汽车工程等。它提供了高效、精确和可视化的设计工具，为工程师和设计人员提供了更多创造和创新的可能性。2.2 CAD在石油冶炼中的适用性和优势计算机辅助设计（CAD）技术在石油冶炼领域具有广泛的适用性和诸多优势，对于提高生产效率、减少成本、提升安全性和可持续性都起到了关键作用。以下是CAD在石油冶炼中的适用性和优势的详细介绍：1 .工程设计和布局优化：CAD技术允许工程师在虚拟环境中创建、修改和优化设施的设计。这包括石油冶炼厂的建筑、设备布局、管道网络等。通过CAD,设计人员可以快速测试不同的设计方案，以找到最佳布局，从而提高生产效率和资源利用率。2 .设备设计和模拟：在石油冶炼中，各种设备如反应器、分离器、压缩机等都是关键的组成部分。CAD允许工程师创建这些设备的精确三维模型，并进行模拟和分析，以确保其性能和安全性。这有助于减少设备故障、提高可靠性，并减少生产停工的风险。3 .管道设计和管理：CAD技术在石油冶炼中的管道设计和管理中发挥着重要作用。工程师可以使用CAD软件设计复杂的管道网络，包括管道路径、连接点和支持结构。此外，CAD还能够帮助监测和维护管道系统的完整性，减少泄漏和事故的风险。4 .安全性和可视化：CAD技术使石油冶炼工程师能够在虚拟环境中模拟事故情况,如火灾或泄漏，以便更好地规划应急响应和安全措施。此外，CAD可以为运营人员提供可视化的工具，用于监测设备状态、管道流量等，以及进行实时决策。5 .数据管理和文档控制：CAD软件具有强大的数据管理功能，可帮助组织和存储大量的设计数据、图纸和文档。这有助于确保设计一致性，减少错误，提高工程数据的可用性，并简化合规性和审查过程。6 .节约时间和成本：使用CAD技术，设计和修改可以更快速地完成，从而缩短了项目交付时间。此外，通过在虚拟环境中发现和解决问题，可以降低项目成本，并减少在施工中的不必要的修改和延误。7 .可持续性：CAD技术有助于优化设计，以减少资源浪费和能源消耗。通过更好地规划设备和管道布局，减少废物产生，以及优化能源效率，石油冶炼厂可以更好地满足可持续发展的要求。CAD技术在石油冶炼领域的适用性和优势显而易见。它不仅提高了设计和管理的效率，还增强了工程项目的可靠性、安全性和可持续性，为石油工业的进一步发展和创新提供了关键支持。第3章石油冶炼中的CAD应用案例3.1 CAD在石油提取和勘探中的应用计算机辅助设计（CAD）技术在石油提取和勘探领域具有重要的应用，它可以提供准确性、效率和可视化，从而实现更好的资源开发和管理。以下是CAD在石油提取和勘探中的一些主要应用：1 .预测和建模：CAD技术可以用于创建地质模型，以理解地下油藏的结构和特性。工程师可以使用CAD软件根据地质资料绘制二维和三维图像，创建地质模型和资源分布图。这些模型可以帮助预测石油储量、确定资源开采策略，并进行优化和决策。2 .井设计和布局：在石油提取过程中，CAD技术可以用于设计井和钻探设备的布局。工程师可以使用CAD软件创建井口、井内设备和管道系统的模型，并优化布局，同时考虑安全、效率和环境因素。3 .油井建设和施工：CAD技术可以帮助规划和指导油井建设和施工过程。通过创建真实比例的三维模型，工程师可以模拟井口设备的安装、井套管的下沉和固井等过程。这有助于提前发现和解决潜在问题，减少施工风险。4 .钻井和完井：使用CAD技术，可以进行钻井和完井过程的详细规划和设计。工程师可以使用CAD软件绘制井眼路径、确定钻头和固井策略，以最大限度地提高生产效率和井的产量。此外，CAD还可以模拟不同的钻井方案，以优化操作并减少井口事故的风险。5 .资源开采和生产：CAD技术可以用于模拟石油开采和生产过程，以优化设备和操作。工程师可以创建模型，模拟流体流动、压力和温度变化，以改进石油提取的效率和产量。此外，CAD可以帮助规划和管理输油管道和储罐等设施。6 .安全和环境评估：CAD技术可以用于进行安全和环境评估，以减少事故风险和环境影响。使用CAD软件，工程师可以模拟泄漏、爆炸和火灾等事故情况，以评估其影响范围和采取适当的应急措施。CAD技术在石油提取和勘探中发挥着关键的作用。它可以帮助石油工程师在预测、设计、规划和管理过程中获得精确的数据和可视化工具，提高资源开发效率，优化设备和操作，同时降低风险和环境影响。3.2 CAD在炼油和化工加工中的应用计算机辅助设计（CAD）技术在炼油和化工加工领域扮演关键的角色，它可以提供准确性、效率和可视化，帮助工程师进行设计、规划和优化各种工艺设备和系统。以下是CAD在炼油和化工加工中的一些主要应用：1 .设备设计：CAD技术广泛应用于炼油和化工加工设备的设计。工程师可以使用CAD软件创建各种设备的三维模型，如反应器、分离器、换热器和贮罐等。这些模型可以帮助工程师进行设备尺寸、材料选择和结构设计的优化，以满足工艺要求和安全标准。2 .工艺流程模拟：使用CAD技术，可以进行炼油和化工加工的工艺流程模拟。工程师可以使用CAD软件创建流程图和流程模型，模拟原料进料、反应、分离、精炼和产品输出等过程。这有助于优化生产过程，提高产品质量和产能，并降低能耗和废物排放。3 .管道和布局设计：CAD技术在炼油和化工加工中的管道和布局设计中起着重要作用。工程师可以使用CAD软件绘制管道系统的平面布局图和三维模型，并优化管道路径、支撑设计和设备布置，以确保安全、高效的运行。4 .安全与环境评估：CAD技术用于进行炼油和化工加工过程的安全和环境评估。工程师可以使用CAD软件模拟设备事故、泄漏和爆炸等场景，评估其影响范围和采取适当措施。此外，CAD还可用于设计和规划安全设施，如消防系统、应急出口和防爆设备。5 .工程协调和文档管理：CAD技术可用于工程协调和文档管理，确保不同部门和团队之间的有效沟通和协作。CAD软件可以用于创建、修改和共享工程图纸、技术规范和材料清单等文档。这有助于提高效率、减少错误，并确保项目按时完成。6 .操作和维护支持：CAD技术还可以用于操作和维护支持，例如创建操作手册、维护计划和检修指南等。通过CAD软件，可以生成详细的设备模型和图纸，提供操作和维护人员所需的信息，以保证设备的安全运行和长期可靠性。CAD技术在炼油和化工加工中具有广泛的应用。它可以辅助工程师进行设备设计、工艺模拟、管道布局、安全评估和文档管理，提高生产效率、产品质量和安全性。第4章CAD在石油冶炼中的影响和优势CAD在石油冶炼中发挥了重要的作用，对整个冶炼过程带来了多方面的影响和优势。下面是CAD在石油冶炼中的主要影响和优势：1 .准确性和精度：CAD技术能够提供高度准确和精确的设计和模拟。在石油冶炼中，CAD软件可以用于绘制工艺流程图、设备布局和管道系统等，确保设计的精度和合理性。这有助于减少错误和工艺失误，提高生产效率和产品质量。2 .设计优化：使用CAD技术，工程师可以进行设备设计和工艺流程优化。CAD软件提供了三维建模和模拟功能，可以帮助工程师分析和优化设备尺寸、布局、材料选择等参数。通过优化设计，可以提高设备的性能、效率和可靠性。3 .可视化效果：CAD软件可以生成逼真的三维模型和可视化效果，帮助工程师和操作人员更好地理解和评估设计方案。在石油冶炼中，这些可视化效果可以用于展示工艺流程、设备布置和操作流程，提供直观的视觉指导，减少误解和沟通障碍。CAD在石油冶炼中具有重要的影响和优势。它能够提供准确性、设计优化、可视化效果、协作和沟通、效率和时间节约，以及安全性和可靠性等方面的好处。SSCAD技术的应用，可以提高石油冶炼的效率、质量和安全性，推动整个行业的发展。第5章未来趋势和发展方向CAD(计算机辅助设计)在石油冶炼领域的未来趋势和发展方向主要受到技术创新、数字化转型和可持续发展的影响。以下是CAD在石油冶炼中可能的未来趋势和发展方向：1.云计算和协作平台：未来，CAD系统很可能更加集成到云计算平台中，这将有助于多地点的团队协同工作。协作和协同设计工具将进一步增强，促进更紧密的协作和实时数据共享，从而提高项目管理和执行效率。4 .人工智能(AD和机器学习：Al和机器学习技术将用于CAD软件，以改进设计自动化、错误检测、优化和数据分析。这将有助于加速设计过程、提高精度，并支持自动故障检测和维护。5 .虚拟现实(VR)和增强现实(AR)：VR和AR技术将与CAD集成，提供更生动的设计体验。工程师可以使用VR眼镜进入虚拟工厂，以更好地理解设备和流程，或使用AR技术在实际设备上叠加设计信息。6 .数字双胞胎：CAD将用于创建设备和工厂的数字双胞胎，这是现实世界的数字副本。这可以用于模拟操作、预测维护需求、优化生产等，从而提高效率和可靠性。7 .可持续设计和模拟：CAD系统将更多地用于支持可持续设计决策。工程师可以使用CAD来评估不同设计选项对环境的影响，优化能源效率，减少废物和排放。未来CAD在石油冶炼领域的发展将集中在数字化转型、智能化设计、可持续性和协作性上。这些趋势将有助于提高生产效率、降低成本、减少环境影响并确保更安全的工作环境。参考文献1王封.石油冶炼工艺的数字化转型与优化.石油工程技术研究，25(3),78-89.21张丽，陈亮.CAD技术在数字农业装备设计中的应用J.农业装备与机械化,2020,41(8):16-20.13李磊，王刚，林明.基于CAD技术的汽车车身设计与优化J.汽车设计与制造,2019,43(2):60-65.|41徐伟，杨亮.CAD技术在建筑设计中的应用及发展趋势J.建筑科学与工程学报，2018,35(4):135-140.5陈星，周军.CAD技术在模具设计中的应用研究J.机械研究与应用,2017,34(2):110-115.16王丽，刘伟.基于CAD技术的医疗器械设计研究医疗器械信息,2016,22(10):45-49.
