三亚南山电厂至崖城220kV线路新建工程环评报告.docx

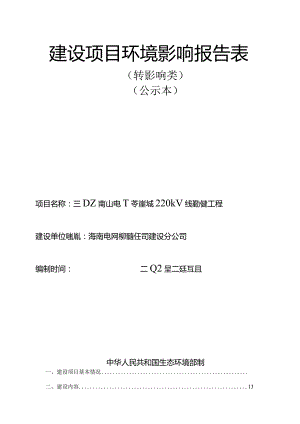

建设项目环境影响报告表（转影响类）（公示本）项目名称：三DZ南山电T苓崖城220kV线勤健工程建设单位嗤胤：海南电网柳髓任司建设分公司编制时间：二Q2呈二廷互且中华人民共和国生态环境部制一、建设项目基本情况二、建设内容13三、生态环境现状、保护目标及评价标准24四、生态环境影响分析.39五、主要生态环境保护措施47六、主要环境保护措施监督检查清单55.61一、建设项目基本情况建设项目名称三亚南山电厂至崖城220kV线路新建工程项目代码2303-4600-04-01-597225建设单位联系人*联系方式*建设地点海南省三亚市崖州区地理坐标起点：109度9分56.762秒，18度18分55.164秒；终点：109度12分48.465秒，18度20分44.707秒建设项目行业类别55-161输变电工程用地面积（m2）/长度（km）用地面积：4498m2（永久用地118m2,临时用地4380m2）；输电线路总长度：7.8Ikm建设性质0新建（迁建）口改建扩建技术改造建设项目申报情形0首次申报项目 不予批准后再次申报项目 超五年重新审核项目 重大变动重新报批项目项目审批（核准/备案）部门（选填）海南省发展和改革委员会项目审批（核准/备案）文号（选填）/总投资（万元）*环保投资（万元）*环保投资占比（%）1.81%施工工期3个月是否开工建设6否口是：专项评价设置情况根据环境影响评价技术导则输变电（HJ24-2020）“B.2.1专题评价''、建设项目环境影响报告表编制技术指南（生态影响类）（试行）和环境影响评价技术导则生态影响（HJ19-2022）,本报告表设置了三亚南山电厂至崖城220kV线路新建工程电磁环境影响专项评价和三亚南山电厂至崖城220kV线路新建工程生态环境影响专项评价，规划情况1、规划名称：海南"十四五''输电网规划研究和三亚市“十四五”智能配电网规划2、规划名称：三亚热带海滨风景名胜区南山景区详细规划（2021年1月修订版）审批机关：国家林业和草原局审批文件名称及文号：林保发202117号3、规划名称：三亚崖州湾科技城总体规划（2018-2035）审批机关：海南省人民政府审批文件及文号：海南省人民政府关于三亚崖州湾科技城总体规划的批复（琼府函201951号）4、规划名称：三亚崖州湾科技城控制性详细规划审批机关：三亚市人民政府审批文件及文号：三亚市人民政府关于三亚崖州湾科技城控制性详细规划的批复（三府函2019488号）规划环境影响评价情况规划环境影响评价文件名称：三亚崖州湾科技城总体规划（2018-2035）环境影响报告书审查机关：海南省生态环境厅审查文件及文号：海南省生态环境厅关于三亚崖州湾科技城总体规划（2018-2035）环境影响报告书审查意见的函（琼环函2019241号）规划及规划环境影响评价符合性分析一、规划符合性分析1、与海南电网“十四五”输电网规划报告和三亚市"十四五”智能配电网规划符合性分析2021年11月，海南电网以“海南电网函2021328号”文关于同意华能南山电厂2×46万千瓦燃气蒸汽联合循环发电机组扩建项目接入系统方案的函同意南山气电扩建项目以220kV电压等级接入海南电网，出3回线路，其中2回至待建的22OkV布甫站，1回接至22OkV崖城站。本项目为南山电厂接至220kV崖城站线路工程，被入海南电网“十四五”输电网规划报告和三亚市“十四五”智能配电网规划。海南电网有限责任公司以“海南电网规划202引9号”文关于三亚南山电厂至崖城220kV线路新建工程可行性研究报告的批复对本项目的可行性研究报告进行了批复(附件3)。南山电厂扩建项目接入海南电网可缓解海南电网“十四五后期的缺电情况，改善海南电源结构。有助于促进海南电源布局分散化，提高三亚等近区系统供电可靠性；有助于减少海南分区间的电力交换，减少远距离送电，促进各地区电力自平衡，保障系统调峰，保证电力系统安全经济运行。综上所述，本项目的建设符合海南电网“十四五”输电网规划研究和三亚市"十四五''智能配电网规划。2、与三亚热带海滨风景名胜区南山景区详细规划(2017-2030)符合性分析根据三亚热带海滨风景名胜区南山景区详细规划(2017-2030),南山景区规划的五类功能区为风景游览区、滨海景观区、生态保育区、旅游服务区和村民生活区。根据本项目输电线路路径和海南南山文化旅游开发有限公司出具的关于征求三亚南山电厂220kV线路送出工程线路路径意见的复函(南山文化函字202213号)，本项目新建段架空线路(约1539m,塔基5基)穿越南山景区西北侧生态保育区和村民生活区，为景区分级保护规划的三级保护区。三级保护区是景区重要的设施建设、居民生活和环境建设区域，为控制建设范围。该区应重点加强设施建设的开发强度控制、建设引导以及景观特色营造。按规划有序开展各项建设，游览设施和居民点建设必须严格履行风景名胜区和城乡规划建设等法定的审批程序，严格控制建设范围、开发强度和景观风貌，加强详细设计和景观分析。本项目在规划的三级保护区内占地面积较小、开发强度小、对景观风貌影响较小，符合三亚热带海滨风景名胜区南山景区详细规划(2017-2030)。本项目与南山景区分级保护规划位置关系见附图203、与三亚崖州湾科技城总体规划(2018-2035)和三亚崖州湾科技城控制性详细规划符合性分析本项目新建架空段输电线路共约248m,2基塔位于三亚崖州湾科技城规划深海科技城板块(YKO4单元)东南边缘。根据三亚崖州湾科技城总体规划(2018-2035)和三亚崖州湾科技城控制性详细规划，规划区内应加强“五网”基础设施建设的绿色化提升、改造与建设。坚持“安全优质、绿色生态、经济实用”原则，科学规划路网、光网、电网、气网、水网的布局、选线、选址，尽可能避让特殊生态敏感区和重要生态功能区，建立绿色基础设施体系，把“五网”建成生态网、景观网。本项目是南山电厂接入崖城站220kV线路工程，受南山电厂和崖城站地理位置影响，小段线路位于规划区，且位于规划区边缘，项目建设不影响崖州湾科技城的空间结构布局。因此，本项目建设符合三亚崖州湾科技城总体规划(20182035)和三亚崖州湾科技城控制性详细规划。二、与规划环境影响评价符合性根据三亚崖州湾科技城总体规划(2018-2035)环境影响报告书，基于“绿色发展”的环境准入负面清单中的总体要求明确规定了崖州湾地区规划目标为全面建成高标准生态空间加历史文化特色空间的生态文明新区骨架体系。大气、水体和近海海域质量持续优良，生态环境持续保持全国一流。针对崖州湾地区本身的自然条件和未来发展的方向，对全区生态空间、全区城镇空间等提出了普适性生态环境准入清单，对建设项目环境保护提出了管理要求。经对比，本项目的类型、规模、强度、高度和位置均属于允许开发建设活动，符合崖州湾科技城生态空间、城镇空间普适性生态环境准入清单，满足规划区建设项目环境保护管理要求。因此，本项目建设符合三亚崖州湾科技城总体规划(2018-2035)环境影响报告书及批复相关要求。其他一、与当地城乡建设规划符合性本项目输电线路位于三亚市崖州区。三亚市自然资源和规划局以“三自然资市政2022394号”文关于三亚南山电厂220千伏线路路径规划意见的复函(附件4),对本项目输电线路路径进行了确认，无反对意见。明确了本项目属电力基础设施，其建设有利于保障三亚市电力运行稳定，基本符合生态红线准入要求，建议按程序推进。综上所述，本项目建设符合当地城乡建设规划。相关部门对本项目意见及落实情况见表Mo表1-1相关部门对本项目意见及落实情况一览表序部门主要意见落实情况亚自资和划三市然源规经核实三亚市总体规划（空间意0152030）（省政府同意入库版）及三亚市“三区三线”成果，项目地埋线位途径规划用地性质为乡村建设用地、一般耕地、园地、永久基本农田；架空线位途径规划用地性质为IV级保护林地、II级保护林地、园地、未计入水库水面的河流湖泊水面、永久基本农田、乡村建设用地、公路用地、铁路用地，新建塔基用地规划性质主要为IV级保护林地、一般耕地、永久基本农田、未计入水库水面的河流湖泊水面。项目局部路径涉及陆域生态保护红线和南山风景名胜区鉴于项目属电力基础设施，其建设有利于保障我市电力运行稳定，基本符合生态红线准入要求，建议按程序推进，项目应尽量避让耕地尤其是基本农田，地埋管线不得破坏农田耕作层。用地涉及生态保护红线需进一步征求生态环境部门意见，涉及风景名胜区和林地问题需进一步征求林业部门意见。项目部分用地涉及崖州湾科技城管理范围，需进一步征求崖州湾科技城管理局意见本项目输电线路涉及规划基本农田、规划一般耕地、规划林地。线路途经区域基本农田区域较密集，路径不可避免穿越基本农田，5基塔，共永久占地约31m2o评价要求项目在实施阶段应根据基本农田保护条例、海南省人民政府办公厅关于印发海南省建设占用永久基本农田调整补划管理办法的通知（琼府办20219号）、海南省人民政府关于支持产业项目发展规划和用地保障的意见（试行）（琼府201913号）、海南省自然资源和规划厅关于进一步明确“只征不转”“不征不转，“只转不征”有关问题的通知（琼自然资管规20207号）等文件要求办理相关手续及申报审批；线路占用林地的按照规定办理相关手续。本项目输电线路路径受既有南山电厂、220kV崖城变电站位置和崖州湾科技城规划区、己建和规划海南环岛燃气管线以及南山景区规划区等因素限制，不可避让地跨越了生态保护红线和南山风景I名胜区规划三级保护区本项目属于海南省生态保护红线准入管理目录（修订）（琼府办20234号）中“必须且无法避让、符合县级以上国土空间规划的线性基础设施输变电等点状附属设施''项目（本项目输电线路必须且无法避让生态保护红线详细分析内容详见本报告表“第二章，其他章节”），符合海南省生态保护红线准入管理目录（修订）和海南省生态保护红线管理规定（2022年修改版）项目线位应满足与其他管线及建构筑物的有关净距要求，地埋管线应探明地下已有管线的位置及埋深后方可施工，注意避让已有管线，建成后应及时恢复原场地地貌。项目如涉及到沿线单位用地、绿化等问题，请予以协商，并办理有关手续架空段线路跨越既有输电线路、高速公路、铁路等满足净空要求；项目初步设计阶段探明了电缆段线路地下已有管线的位置及埋深；项目涉及崖州科技城用地，建设单位已发函征求意见2三亚市林业局三亚南山气电至崖城220kV线路新建工程线路路径部分在三亚热带海滨风景名胜区南山景区范围内，涉及占用公益林地，我局对该项目线路路径无意见，项目建设前应办理林业相关手续。建议你单位征求崖州区人民政府、市自然资源和规划局及南山景区意见建设单位正在办理林业相关手续，同时征求了市自然资源和规划局及南山景区等部门意见3南山化游发限司海南文旅开有公三亚南山电厂220kV线路送出工程线路路径途经三亚南山旅游区规划区域，但未途经我司所管理的南山文化旅游区内南山景区范围。项目位于南山景区西侧规划三级保护区，南山景区的主要景点位于景区东侧，与本项目相距较远4亚生环局三市态境确定该项目的矢量数据，登录海南省生态环境厅官网“海南省三线一单成果发布系统”进行“三线一单”符合性分析，并根据符合性分析情况落实相应的管控要求经查询，本项目输电线路有865m、3基塔不可避免地穿越了海南省陆域生态保护红线，其中穿越海南环岛台地、平原水土保持生态保护红线（红线编码：460205130055）一般控制区786m,3基塔；跨越海南环岛台地、平原生物多样性维护生态保护红线（红线编码：460205120068）一般控制区79m,不立塔。经分析，相建设符合海南省生态保护红线准入管理目录（修订）和海南省生态保护红线管理规定（2022年修改版）。二、与风景名胜区条例符合性分析根据风景名胜区条例第二十六条在风景名胜区内禁止进行下列活动：（1）开山、采石、开矿、开荒、修坟立碑等破坏景观、植被和地形地貌的活动；（2）修建储存爆炸性、易燃性、放射性、毒害性、腐蚀性物品的设施；G）在景物或者设施上刻划、涂污；&）乱扔垃圾。第二十七条禁止违反风景名胜区规划，在风景名胜区内设立各类开发区和在核心景区内建设宾馆、招待所、培训中心、疗养院以及与风景名胜资源保护无关的其他建筑物；已经建设的，应当按照风景名胜区规划，逐步迁出。第二十八条在风景名胜区内从事本条例第二十六条、第二十七条禁止范围以外的建设活动，应当经风景名胜区管理机构审核后，依照有关法律、法规的规定办理审批手续。本项目位于南山景区三级保护区，不占用核心风景区，详见附图2。不在风景名胜区内进行开山、采石、取土、弃土，施工期各类垃圾合理处置，不存在乱扔垃圾的情况。因此，本项目属于不在禁止范围以内的建设活动。根据第二十八条，条例第二十六条、第二十七条禁止范围以外的建设活动项目应当经风景名胜区管理机构审核后，依照有关法律、法规的规定办理审批手续。本项目输电线路路径已取得三亚市自然资源和规划局出具的关于三亚南山电厂220千伏线路路径规划意见的复函（三自然资市政2022J394号）、三亚市林业局出具的三亚南山气电至崖城220kV线路新建工程线路路径意见的复函（三林函2023174号）和海南南山文化旅游开发有限公司出具的关于征求三亚南山电厂220kV线路送出工程线路路径意见的复函（南山文化函字202213号），详见附件4、附件5和附件6。综上所述，本项目的建设符合风景名胜区条例。三、项目建设与“三线一单”符合性分析（1）生态保护红线符合性分析三亚南山电厂至崖城220kV线路新建工程位于海南省三亚市崖州区境内。经查询海南省国土空间基础信息平台（公众版）（http:/yzlt.hniplan.eom/index.html#）生态保护红线（三区三线版）和2021年海南省生态保护红线，本项目输电线路有865m、3基塔不可避免地穿越了海南省陆域生态保护红线，其中穿越海南环岛台地、平原水土保持生态保护红线（红线编码：460205130055）一般控制区786m,3基塔；跨越海南环岛台地、平原生物多样性维护生态保护红线（红线编码：460205120068）一般控制区79m,不立塔。本项目与生态保护红线位置关系见附图4。根据海南省生态保护红线管理规定（2022年修改版），本省生态保护红线内的人为活动实行准入目录管理。本项目为南山电厂扩建项目就近接入海南电网必须建设的220kV输电线路工程，输电线路路径受既有南山电厂、220kV崖城变电站位置和崖州湾科技城规划区、已建和规划海南环岛燃气管线以及南山景区规划区等因素限制，不可避让地跨越了生态保护红线。经三亚市自然资源和规划局确认，路径选择符合三亚市总体规划（空间类20152030）o因而，本项目属于海南省生态保护红线准入管理目录（修订）（琼府办20234号）中“必须且无法避让、符合县级以上国土空间规划的线性基础设施输变电等点状附属设施''项目（本项目输电线路必须且无法避让生态保护红线详细分析内容详见本报告表“第二章，其他，章节”）,符合海南省生态保护红线准入管理目录（修订）和海南省生态保护红线管理规定（2022年修改版）。2、与环境质量底线的符合性分析根据现状监测，本项目所有监测点位处工频电场强度和工频磁感应强度均满足工频电场强度4000Vm,工频磁感应强度100T的公众曝露控制限值，声环境质量满足声环境质量标准（GB3096-2008）I类、2类标准要求。本项目属于生态类项目，施工期对周围环境的影响主要为施工机械噪声和运输车辆交通噪声、施工作业及运输车辆引起的二次扬尘、施工引起的植被破坏及施工人员产生的生活垃圾及生活污水等；运行期对周围环境的影响主要线路产生的工频电场、工频磁场及噪声等。施工期通过落实各项防治措施后，可将本项目对大气、地表水及生态环境的影响降低到最低，本项目运营期不会对大气、地表水等环境要素产生污染。本项目的建设不会降低当地环境功能，不会破坏环境质量底线。3、与资源利用上线的符合性分析本项目主要消耗资源为土地占用，永久占地符合相关规划要求，临时占地在施工活动结束后及时恢复原有土地利用功能，不影响土地的后续使用，符合资源利用上线的要求。4、与生态环境准入清单的符合性分析根据中共三亚市委办公室、三亚市人民政府办公室印发V关于三亚市“三线一单”生态环境分区管控的实施意见的通知，全市共划定环境管控单元174个，其中优先保护单元95个、重点管控单元59个、一般管控单元20个。经查询，海南省三线一单成果发布系统（:8052/sxyd/home/toSxydGzb）本项目输电线路涉及优先保护单元-一般生态空间（单元编码：ZH4602051003）.优先保护单元-生态保护红线（单元编码：ZH4602051007）.重点管控单元水环境工业污染重点管控区（单元编码：ZH4602052004）.重点管控单元水环境城镇生活污染重点管控区（单元编码：ZH4602052002）和一般管控单元（单元编码：ZH46020530001）。本项目与生态环境管控单元位置关系附图5o根据海南省生态环境准入清单（2021年版）全省总体生态环境管控要求、全省要素类普适性管控要求、各市（县、自治县）生态环境总体准入要求和三亚市生态环境优先保护单元、重点管控单元管控要求和一般管控单元管控要求，本项目建设符合生态环境准入清单要求，具体符合性分析见表l-20表1-2本项目与生态环境准入清单符合性分析环境管控单元名称优先保护单元管控单元编码ZH4602051003生态环境分区类型一般生态空间（水源涵养、水土保持、海岸防护）管控维度管控要求本项目情况是否符合空间布局约束执行生态空间（一般生态空间、水源涵养、水土保本项目跨越该管控单元一般生态空间类型为水土保是持、海岸防护）普适性管控要求持，项目为电力基础设施项目，为生态空间（水土保持）允许开发建设活动。环境管控单元名称优先保护单元管控单元编码ZH46020510007生态环境分区类型生态保护红线（海岸带自然岸段、科学评估区）、一般生态空间（水源涵养、生物多样性维护、海岸防护）管控维度管控要求本项目情况否合是符空间布局约束执行生态空间（陆域生态保护红线、海岸带自然岸段）普适性管控要求。本项目跨越该管控单元生态保护红线类型为水土保持，本项目为依法批准的基础设施项目，为该管控单元内允许建设的活动。是环境管控单元名称重点管控单元管控单元编码ZH46020520004生态环境分区类型水环境工业污染重点管控区管控维度管控要求本项目情况否合是符污染物排放管控执行水环境（工业污染重点管控区）普适性管控要求。本项目为非工业项目，施工期和运营期均无工业废水排放。是环境管控单元名称重点管控单元管控单元编码ZH4602052002生态环境分区类型水环境城镇生活污染重点管控区管控维度管控要求本项目情况否合是符空间布局约束执行水环境（城镇生活污染重点管控区）普适性管控要求。本项目施工期产生的生活污水纳入当地居民污水收集系统处理，不直接排放；施工范围内无地表水体、不会向水体排放废弃物。项目运营期无生活污水产生。是污染物排放管控1 .执行水环境（城镇生活污染重点管控区）普适性管控要求。2 .严格控制生活污水直接排放入海，防止海洋环境状况恶化。L本项目施工期产生的生活污水纳入当地居民污水收集系统处理，不直接排放：施工范围内无地表水体、不会向水体排放废弃物。项目运营期无生活污水产生。是2.本项目施工范围距海边较远，生活污水纳入当地居民污水收集系统处理，不会出现生活污水直接排入海。环里管控单元名称一般管控单元管控单元编码ZH46020530001生态环境分区类型/管控维度管控要求本项目情况是否符合空间布局约束执行全省要素类（一般管控区）普适性管控要求本项目施工期产生少量生活污水、扬尘、固体废物，满足全省各要素（一般管控区）普适性管控要求。运行期无水环境、大气环境、固体废物等污染物产生。是污染物排放管控执行全省要素类（一般管控区）普适性管控要求本项目施工期无废水排放，扬尘和固体废物能得到处置，满足全省各要素（一般管控区）普适性管控要求。运行期无污染物排放。是四、与输变电建设项目环境保护技术分析输变电建设项目环境保护技术要变电建设项目环境保护的选址选线、底声、生态、水、大气等要素的环境保力段，与输变电建设项目环境保护技术规定、选址选线及设计等主要技术要求表1-3与“HJ1113-2020”主要:要求（HJlII3-2020）符合性:求（HJl113-2020）规定了输七计、施工、运行各阶段电磁、要求。本工程目前处于设计阶:要求（HJlII3-2020）中基本符合性分析见表l-3o技术要求符合性分析“HJ11132020”主要技术要求本工程情况否合是符基本规定输变电建设项目环境保护应坚持保护优先、预防为主、综合治理、公众参与、损害担责的原则，对可能产生的电磁、声、生态、水、大气等不利环境影响和环境风险进行防治，在确保满足各项环境标准的基础上持续不断改善环境质量本报告表初稿形成后在海南电网有限责任公司官网进行了信息公开。落实本报告表提出的措施，对可能产生的电磁、声、生态、水、大气等不利环境影响和环境风险能起到防治作用是输变电建设项目在开工建设前应本工程委托了四川省核是依法依规进行建设项目环境影响评价工业辐射测试防护院(四川省核应急技术支持中心)开展环境影响评价工作加强建设项目及其环境保护工作的公开、透明，依法依规进行信息公开审批阶段将依法依归进行信息公开是选址选线输变电建设项目选址选线应符合生态保护红线管控要求，避让自然保护区、饮用水水源保护区等环境敏感区。确实因自然条件等因素限制无法避让自然保护区实验区、饮用水水源二级保护区等环境敏感区的输电线路，应在满足相关法律法规及管理要求的前提下对线路方案进行唯一性论证，并采取无害化方式通过项目选线不可避让经过了生态保护红线，经前文分析本项目建设符合海南省生态保护红线管理规定(2022年修改版)和海南省生态保护红线准入管理目录(W)是同一走廊内的多回输电线路，宜采取同塔多回架设、并行架设等形式，减少新开辟走廊，优化线路走廊间距，降低环境影响本项目架空段线路充分利用了既有通道，节省了输电线路通道是输电线路宜避让集中林区，以减少林木砍伐，保护生态环境本项目输电线路不经过集中林区是输电线路进入自然保护区实验区、饮用水水源二级保护区等环境敏感区时，应采取塔基定位避让、减少进入长度、控制导线高度等环境保护措施，减少对环境保护对象的不利影响本项目输电线路不涉及是工程设计应对产生的工频电场、工频磁场、直流合成电场等电磁环境影响因子进行验算，采取相应防护措施，确保电磁环境影响满足国家标准要求本工程产生的电磁环境影响能满足国家标准要求是架空输电线路经过电磁环境敏感目标时，应采取避让或增加导线对地高度等措施，减少电磁环境影响本项目输电线路路径选择时已避让集中居民区；经过电磁环境敏感目标时线路架设高度满足11075OkV架空输电线路设计规范(GB50545-2010)中相规定；经预测，输电线路对电磁环境敏感目标的电磁环境影响较小是根据表1-1,本工程建设符合输变电建设项目环境保护技术要求(HJlll3-2020)中相关规定。二、建设内容地理位置本项目输电线路起于南山电气站外终端塔，止于220kV崖城变电站，全线位于三亚市崖州区。本项目地理位置见附图Io项目组成及规模一、主要建设内容新建南山气电崖城站单回220kV线路。线路路径长约7.81km,采用架空+电缆方式架设，其中新建架空段5.7km,利旧架空段1.85km,新建电缆段0.26kmO架空段导线型号均为2×JLLB1A-63O45铝包钢芯铝绞线，分裂间距600mm；新建架空段采用三角排列，新建杆塔19基；利旧架空段（22OkV崖牵I线（预留）1#7#段）与220kV崖牵I线垂直逆相序排列；电缆段沿本工程新建电缆沟敷设，电缆型号：ZRA-YJLW02-Z127/220-l×2500mm2;电缆沟净空尺寸：1.4m×1.95m,埋深0.95m。二、项目组成三亚南山电厂至崖城220kV新路新建工程项目组成及可能产生的环境问题详见表2-lo表2-1项目组成及可能产生的环境影响名称建设内容及规模可能产生的环境问题施工期营运期主体工程新建南山气电崖城站单回220kV线路，路径长约7.81km,其中新建架空段5.7km,利旧架空段1.85km,新建电缆段0.26kmo噪声、植被破坏、生活污水、扬尘、水土流失、固体废物工频电场、工频磁场、噪声环保工程新建电缆沟施工作业带迹地恢复、塔基恢复、牵张场和塔基施工等临时占地恢复/依托工程依托220kV崖牵I线1#7#段（预留）/工频电场、工频磁场、噪声临时工程电缆施工临时占地约IIOom2,塔基施工临时占地2280m2,牵张场400m2（4个），跨越场600m2（6个）植被破坏/三、主要设备选型本项目主要设备选型见表2-2o表2-2主要设备选型输电线路工程设备型号架空导线2×JLLB1A-63O45铝包钢芯铝绞线电缆线路ZRA-YJLW02-Z127/220-l×2500mm2地线架空段：48芯OPGW光缆；电缆段：普通非金属阻燃光缆绝缘子导线的耐张串、悬垂串均采用复合绝缘子，跳线串采用防风偏复合绝缘子。导线悬垂绝缘子串采用双联串，挂点形式采用双挂点。铁塔塔型排列方式基数铁塔基础终端塔2F1Wa-JD三角排列3掏挖及挖孔基础5个、直柱大板式基础2个、灌注桩基础12个转角塔2FlWa-Jl32FlWa-J212FlWa-J312FlWa-J44直线塔2FIWa-ZMl12FlWa-ZM222FlWa-ZM34合计19/I本项目架空输电线路杆塔型式见附图8,杆塔基础见附图9。电缆线路敷设方式见附图10。总平面及现场布置一、输电线路路径方案根据中国能源建设集团湖南省电力设计院有限公司编制的三亚南山电厂至崖城22OkV线路新建工程可行性研究报告（收口版），本项目输电线路路径方案（推荐方案）如下：本项目220kV线路起于南山电厂南侧新建电缆终端塔Jl,左转至HOkV南创线北侧设J2,由J2左转跨过IlOkV南创线至J3,再左转往东偏北方向走线，为避让海南环岛燃气管线穿越海南环岛台地、平原水土保持生态保护红线（红线编码：460205130055）一般控制区至J4,然后继续左转往东偏北方向走线至南山村西侧电缆终端塔J5,电缆段路径避开房屋及IlokV南城I线塔基，向东北方向前进260米至电缆终端塔J6,电缆再次转为架空，向东北方向跨过海榆西线G225国道、海南西环线货运铁路和G98环岛高速至J7,左转跨越海南环岛台地、平原生物多样性维护生态保护红线（红线编码：460205120068）一般控制区，沿环岛高速北侧至J8,右转向北偏东方向跨过IlOkV崖创/崖保线至J9,再右转跨过IIOkV崖创/崖保线、南城I线至J10,左转往东北方向接至220kV崖牵I线#7塔，利用220kV崖牵I线已建同塔双回线路备用回路进入220kV崖城站。本项目输电线路路径见附图7。二、输电线路交叉跨越和并行走线情况1、交叉跨越根据现场调查，本工程架空线路已尽量避让集中民房，不跨越民房。线路对地及交叉跨越物的最小距离按照Q10kV750kV架空输电线路设计规范（GB50545-2010）规定执行，见表2-3。本工程UokV输电线路的交叉跨越情况见表2-4O表2-3220kV输电线路导线对地面及其它被跨越物之间的最小距离序号被跨越物名最小允许垂直距离（m）备1居民区7.5/2非居民区6.5Z3公路路面及机耕道8.0/4铁路12.5电气轨轨顶5IIokV及以下电压等级线路4.0/6通信线路4.0/7最大自然生长高度树木3.5/8最大自然生长高度果树3.5Z9通航河流7.0至5年一遇洪水位10不通航河流4.0至百年一遇洪水位表2-4本项目输电线路工程主要交叉跨越情况表序号被跨（钻）越物跨越次数备注1IIokV及以下电力线9/2通信线路10/3公路路面及机耕道7跨越海榆西线G244国道1次、跨G98高速1次4铁路1海南西环线货运铁路1次2、后路并行走线情况本项目输电线路不存在与330kV及以上输电线路并行走线情况。一、工程占地1、架空线路施工方案根据海南省自然资源和规划厅关于进一步明确“只征不转”“不征不转，“，只转不征，有关问题的通知（琼自然资管规20207号），电力线路塔基占地面积是指塔基立柱占地面积，塔基范围内仍可继续用于农业生产的土地面积不计入塔基占地面积。本项目铁塔单个立柱宽度（桩径）为0.8m1.4m（塔基基础形式见附图9）,单基铁塔占地面积约6.2m2（按最大桩径计），项目共新建铁塔19基，永久占地面积约118m2；塔基施工临时占地约2280m2,占地类型为基本农田、一般耕地、林地和园地。输电线路牵张场临时占地约400m2,占地类型为一般耕地、园地和林地。输电线路跨越海榆西线、西线高速和海南西环线，需设置跨越场，临时占地约600m，占地类型为一般耕地和园地。2、电缆段线路本工程电缆段线路新建单回电缆沟0.26km,占地为施工期临时占地，占地面积约HOOm2,主要占地性质为一般耕地。本工程占地情况一览表见表2-5o表2-5本工程占地情况一览表项目占地类型(m2)占地性质合计(m2)基本农田一般耕地林地园地输电线路工程塔基31252537永久占地118塔基施工临时占地区360920400600临时占地2280牵张场/100100200临时占地400跨越场/400/200临时占地600电缆沟施工/HOO/临时占地1100合计39125455251037/4498二、土石方量根据中国能源建设集团湖南省电力设计院有限公司编制的三亚南山电厂至崖城220kV线路新建工程可行性研究报告(收口版)，本项目新建架空线路挖方2365n?,填方1872n?,余方量约为493m3,余方就地夯实于塔基根部。电缆沟挖方量约1724m3,填方量约为564m3,余方量约为1160m3,余方回填于电缆沟上方和施工作业带。本项目土石方量如表2-6所示。表2-6本工程土石方量项目总挖方量(nV)总填方量(nr?)余方(m3)去向电缆线路17245611160回填于电缆沟上方和施工作业带架空线路23651872493夯实于塔基根部合计408924331653/三、施工条件1、交通运输输电线路工程交通运输主要以公路为主，运输条件较好，其间有机耕道可以利用。2、施工条件输电线路距离附近村镇较近，施工生产、施工人员生活需求供应条件尚好，能满足施工要求。施工用水、用电较方便，施工条件便利。四、施工组织1、电缆沟建设及敷设电缆沟输电线路施工主要工序为材料运输、电缆沟开挖及拼装建设、电缆敷设、回填恢复等。本工程采用预制拼装电缆沟技术施工，详细工序如下：定点划线、设置施工围挡：电缆沟开完前先进行定点划线，控制电缆沟的顺直度。沟槽开挖、基层夯实及浇铸混凝土垫层：采用小型挖掘机为主，人工开挖为辅。施工作业集中于线路施工作业带（宽约4m）,不另设临时工场；开挖的土方暂存于施工作业带，不另设堆土场。将沟槽挖至设计标高后进行基层夯实，防止电缆沟下沉，而后用C15混凝土浇筑垫层。预制电缆沟拼装、电缆支架及接缝处理：电缆沟使用专用吊具吊装，吊装就会后按设计要求进行拼装，同时安装电缆支架，对构件接缝进行填充。按照设计要求每隔一定距离设置检查井、检修井及接头井。电缆敷设：按设计要求进行电缆敷设，本工程电缆沟段采用垂直三角敷设。安装盖板、回填、敷设警示带：安装预制盖板，利用作业带暂存的开挖土方进行回填，余方运至市政指定堆土场进行堆放。2、架空输电线路本工程输电线路施工工序为施工准备、杆塔基础施工、基础浇筑、杆塔组立、放紧线、投入试运行。基础施工：在基础施工前，根据塔基情况估算土石方开挖量，按估算土石方量确定遮盖土石方所需要的彩条布和草袋。在基础开始施工时，对有表土及植被的土层分割划块，人工铲起后集中保存，并加以养护和管理。然后在塔基附近用所挖土石方装填的草袋围成一个小型堆土场地和一个小型材料场地，以便堆放基坑土石方和砂、石、水泥等施工材料。在施工后期基坑土石方回填后，清理所剩废弃土石至塔基处平整，不设弃渣场。施工结束后将养护的草皮铺设在临时占地区域，并加强抚育管理。铁塔组立：每基铁塔所用塔材均为35m长的杆材和组立杆材的螺栓等配件。它们均由现有公路用汽车运至塔基附近，然后用人力通过现有施工便道或新建小道抬至塔位处，用人工从塔底处依次向上组立。放紧线和附件安装：地线架设采用一牵一张力放线施工工艺，机械绞磨紧线，地面压接；
