《液氢气瓶第1部分：材料、设计、制造、检验与试验》.docx

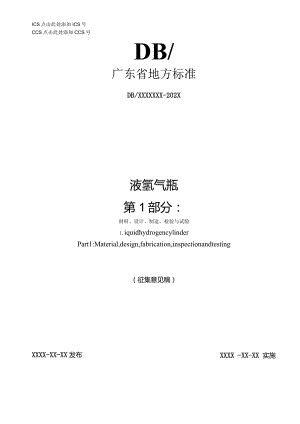

ICS点击此处添加ICS号CCS点击此处添加CCS号DB/广东省地方标准DB/XXXXXXX-202X液氢气瓶第1部分：材料、设计、制造、检验与试验1.iquidhydrogencylinderPart1:Material,design,fabrication,inspectionandtesting（征集意见稿）XXXX -XX-XX 实施XXXX-XX-XX发布液氢气瓶第1部分：材料、设计、制造、检验与试验1范围本部分规定了液氢气瓶（以下简称“气瓶”）的术语和定义，符号，型号和基本参数，材料，设计,制造、检验和试验，标志、包装、运输和存放，出厂资料，资料保存等要求。本部分适用于在正常环境温度（-40°C60°C）下使用，贮存液氢（仲氢体积含量不低于95%,热力学数据见附录A）,设计温度不高于253,公称工作压力为0.2MPa35MPa,公称容积为150L450L,可重复充装的立式气瓶。注：本文件凡未注明的压力均指表压。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 228.1GB/T 229GB/T 1804GB/T 1954GB/T 2653GB 3836.1GB/T7144GB/T 9251GB/T 12137GB/T 12241GB/T 12243GB/T 13005金属材料拉伸试验第1部分：室温试验方法金属材料夏比摆锤冲击试验方法一般公差未注公差的线性和角度尺寸的公差铭银奥氏体不锈钢焊缝铁素体含量测量方法焊接接头弯曲试验方法爆炸性环境第1部分：设备通用要求气瓶颜色标志气瓶水压试验方法气瓶气密性试验方法安全阀一般要求弹簧直接载荷式安全阀气瓶术语GB/T 13305GB/T 14976GB/T 16804GB/T 17925GB/T 18442.1GB/T 18442.3GB/T 18443.2GB/T 18443.3GB/T 18443.4GB/T 18443.5GB/T 18443.8不锈钢中-相面积含量金相测定法流体输送用不锈钢无缝钢管气瓶警示标签气瓶对接焊缝X射线数字成像检测固定式真空绝热深冷压力容器第1部分：总则固定式真空绝热深冷压力容器第3部分：设计真空绝热深冷设备性能试验方法 真空绝热深冷设备性能试验方法 真空绝热深冷设备性能试验方法 真空绝热深冷设备性能试验方法 真空绝热深冷设备性能试验方法第2部分:第3部分: 第4部分:第5部分: 第8部分:真空度测量漏率测量漏放气速率测量 静态蒸发率测量 容积测量GB13296锅炉、热交换器用不锈钢无缝钢管GB/T24499氢气、氢能与氢能系统术语GB/T24511承压设备用不锈钢和耐热钢钢板和钢带GB/T 25198GB/T 31480GB/T 31481GB/T 33209GB/T 33215JB 4732-1995压力容器封头深冷容器用高真空多层绝热材料深冷容器用材料与气体的相容性判定导则焊接气瓶焊接工艺评定气瓶安全泄压装置钢制压力容器一分析设计文件JB/T6896空气分离设备表面清洁度NB/T47010承压设备用不锈钢和耐热钢锻件承压设备无损检测 承压设备无损检测 承压设备无损检测承压设备无损检测 承压设备无损检测NB/T 47013.2NB/T 47013.3NB/T 47013.5NB/T 47013.11NB/T 47013.14NB/T 47018.1NB/T 47018.3第2部分：射线检测第3部分：超声检测第5部分：渗透检测第11部分：X射线数字成像检测第14部分：X射线计算机辅助成像检测承压设备用焊接材料订货技术条件第1部分：采购通则承压设备用焊接材料订货技术条件第3部分：气体保护电弧焊钢焊丝和填充丝3术语和定义GBT12241>GB/T13005GB/T18442.1>GB/T18442.3、GB/T18443.2>GB/T24499、GB/T26929及GBZT33209界定的以及下列术语和定义适用于本文件。3.1氢hydrogen最轻的化学元素，符号H,原子数1,原子量1.008,是地球的重要组成元素。来源：GB/T24499-2009,2.13.2液氢liquidhydrogen液氢是一种无色、透明的低温液体，正常沸点为20.38K,沸点时密度为70.77kgm3.来源：GB/T24499-2009,2.18,有修改3.3液氢气瓶liquidhydrogencylinder盛装液氢的焊接绝热气瓶。3.4批量lot/batch以相同规则组成的一定数量的产品。3.5 4.1内胆批量lot/batchofinnercontainmentvessels采用同一设计、同一牌号材料、同一工艺（主要指焊接工艺、无损检测工艺、压力试验工艺）连续生产的内胆所限定的数量。3.6 4.2产品批量lot/batchofcylinders采用同一设计、同一工艺、同一设备（主要指绝热工艺、抽真空工艺）连续生产的产品所限定的数量。3.7气瓶自重tareofcylinder满足充装、贮存、运输、使用及安全等基本功能的空瓶质量。3.8有效容积effectivevolume准许充装的最大液体体积。3.9低温点coldspot温度比周围阴凉处的空气低5K或更低的部位。3.10传热系数coefficientofheattransfer单位面积、单位温度差及单位时间内冷热流体之间所能传递的热量，表征传热过程强弱。来源：GB/T18517-2012,2.6.2,有修改3.11自由空气freeair绝对压力1.01325x1()5Pa,15.6下测定的空气。4符号下列符号适用于本文件。Dn封头或简体的内直径，mm。Do：封头或筒体的外直径，mm。Eo：材料的弹性模量，MPa0g：重力加速度，=9.81s2oHi:封头内高度，等于封头内曲面深度与封头直边高度之和，mm。6封头内曲面深度，mm。ho：封头外曲面总高度,ho=hi+Sn；mmokli由椭圆长短轴比值决定的系数。1.：筒体长度与每个封头的直边高度、内曲面深度的1/3的总和，mmoP：公称工作压力，MPa<,P”：临界压力，MPaoPd-设计压力，MPaoPp安全泄压装置的排放压力，MPaoPti耐压试验压力，MPa0:安全阀整定压力，MPa0Pi：外压力,MPaoR：碟形封头的球壳外半径及椭圆封头的当量球壳外半径，mm。Sz设计壁厚，mm。Sb：筒体实测最小壁厚，mm。S.:有效厚度，等于名义壁厚减去腐蚀裕量和钢材厚度负偏差，mm。Sh：封头成形后的最小壁厚，mm。Sn:名义壁厚，mm。:壁应力，MPaoAHa封头内高度公差，mmoD,z封头内圆周长公差，mm。5型号和基本参数5.1型号气瓶型号按下列规定命名。设计更改顺序号，依次用I、II、In表示。公称工作压力，MPa。内胆公称容积，L内胆公称直径，mio液氨气瓶名称，用LHP表示.例：LHP450-175-0.7表示内胆内直径为45Omm,公称容积为175L,工作压力为0.7MPa的液氧气瓶。5.2基本参数5.2.1公称容积和内胆内直径公称容积和内胆内直径宜按照表1选取。公称容积宜取5的整数倍。表1公称容积和内胆内直径公称容积/L150200200450内胆内直径mm3505504508005.2.2压力5.2.2.1内胆简体壁厚的内压计算所采用的压力为设计压力，设计压力为内胆耐压试验压力。内胆耐压试验压力不应小于2倍公称工作压力（匕=R2P）。5.2.2.2气瓶外壳承受的外压力不应小于0.2IMPao5.2.2.3气密性试验压力不应小于公称工作压力。5.2.3有效容积有效容积不应大于公称容积的90%。6材料6.1一般要求6.1.1 材料的选择应考虑其力学性能、物理性能和工艺性能以及与液氢的相容性。6.1.2 受压元件和焊接材料从材料制造单位采购时,应取得材料制造单位提供的材料质量证明书原件;原件应盖有材料制造单位质量检验章和印有可追溯的信息化标志（二维码、条形码等），可追溯信息化标志至少包括材料制造单位信息、材料牌号、规格、炉批号、交货状态、质量证明书签发日期等。从非材料制造单位采购时，应取得材料制造单位提供的材料质量证明书原件或复印件，复印件应加盖材料供应单位检验公章和经办人章。6.2内胆材料6.2.1内胆材料应采用固溶状态交货的奥氏体不锈钢。6.2.2内胆主体（筒体和封头）、管接头、管座或凸缘、夹层空间管道、补强板等与液氢或低温蒸汽接触的材料的铁素体含量不大于7%。6.2.3内胆受压元件、焊接在内胆上的垫板等以及与液氨或低温蒸汽接触的材料除满足表2和表3要求外，还应满足如下要求： 内胆主体符合GB/T24511的规定和设计文件要求； 管接头、管座或凸缘符合NB/T47010的规定，等级不低于In级； 夹层空间管道采用奥氏体不锈钢时符合GB13296或GB/T14976的规定； 焊接在内胆上的补强板、垫板等符合GB/T24511的规定。6.2.4内胆材料的化学成分及允许偏差应符合表2的规定。表2化学成分及允许偏差化学成分CMnPSSiNiCrMoX质量百分数0.082.00<0.0350.0150.7510.5014.0016.0018.002.003.00<0.1允许偏差±0.01+0.04+0.005+0.(X)5±0.05±0.10±0.20±0.01±0.016. 2.5内胆材料的力学性能应符合表3和设计文件的要求。表3力学性能试验项目抗拉强度RmMPa规定塑性延伸强度RM2MPa断后伸长率力%冲击吸收能KV2J侧向膨胀量LEmm试验温度室温-196规定值520220>40>38>0.53注1：冲击采用3个IOmmXIOmmX55mm的标准试样，冲击吸收能平均值应满足规定值，至多允许有1个试样的冲击吸收能低于规定值，但不应低于规定值的70%。注2：当材料尺寸无法制备标准试样时，根据实际情况制备宽度为7.5mm、5mm、2.5mm的试样；其冲击吸收能分别为标准试样的75%、50%、25%。侧向膨胀量按照标准试样规定值。6.3 焊接材料焊接材料应符合NB/T47018.1及NBZT47018.3的规定；内胆焊接材料的熔敷金属还应满足表4的要求。表4熔敷金属试验试验项目试验数量试验温度合格指标试验方法铁素体含量测量1块室温<7%GB/T1954拉伸1个抗拉强度：R,rt520MPaGBfr228.1规定塑性延伸强度2i>220MPa断后伸长率A：30%冲击试验1组（3个）-196C冲击吸收能KV2：38JGB/T2296.4 附件材料压力表的测压部件、管道阀门的阀座、真空隔离阀的阀座、真空规管的壳体、抽真空座及堵头宜采用奥氏体不锈钢。管道阀门的密封材料宜采用聚四氟乙烯、聚三氟氯乙烯、聚全氟乙丙烯等非金属材料。6.5 外壳材料外壳应采用奥氏体不锈钢。6.6 绝热材料绝热材料性能应符合GB/T31480规定，且应不与氧气或者富氧气氛发生危险性反应。6.7 吸附材料吸附材料应与所贮存的氢相容，还应满足氧相容，不应使用活性炭。7设计7. 1一般要求7.1.1 组成气瓶主要由内胆、外壳、绝热系统、内胆与外壳之间的连接件、阀门管路系统、保护阀门管路系统的保护装置、底座等组成。阀门管路系统包括管路阀门、仪表、安全阀、管件、管道及其支撑件。保护装置宜是保护罩、保护圈（环）、框架等。7.1.2 性能指标静态蒸发率、内胆漏气速率、真空夹层漏气速率、真空夹层漏放气速率、真空夹层常温真空度按表5的规定。表5性能指标公称容积/（L）150175200300450静态蒸发率上限（液氮作为介质）/（%d）3.02.62.31.51.0内胆漏气速率（20氏）/（Pa.m3s）<6×109真空夹层漏气速率（20）/（Pa-m3s）6×I0'8真空夹层漏放气速率（20°C）/（Pa-m3s）6×10-7真空夹层常温真空度（绝对压力）/（Pa）2×1027.1.3最大充装体积与最大充装质量7.1.3.1任何情况下，压力达到主安全阀的整定压力时，液氢的液相体积不应超过公称容积的93%。1.1.1 1.3.2最大充装质量是公称容积与附录B规定的最大准许密度充装系数的乘积按照8.24规定的方法得出的质量。7.1.4 设计使用年限设计使用年限不应超过10年，且应在设计文件中注明并作为铭牌的内容。7.1.5 静电气瓶整体应设计为防静电结构，确保瓶体、阀门等任何与液氢接触部分具有导电连贯性，总接地电阻不大于10Q。7.1.6 阀门进口接头与出口接头一端与阀门连接、另一端与软管等连接的进口接头与出口接头应符合附录C的规定，与阀门的连接应选用以下方式：银钎焊、焊接或其他需通过破坏才可拆卸的方式；或需采用专用工具才可拆卸的防拆卸装置。7.1.7 仪表7.1.7.1 需要用电的测量仪表，应符合GB3836.1的规定，防爆等级应不低于11类，C级，Tl组，精度不低于±2%FS°7.1.7.2机械压力表的测压元件应采用弹簧管式，量程宜为公称工作压力的1.5倍3.0倍，精度不低于25级。7.1.7.3夹层空间宜设置便于直接检测真空的阀门、真空规管等部件。真空规管的可测范围不低于2×IO2Pa（绝压）。7.2内胆7.2.1 内胆主体不应超过三部分，即纵焊缝不多于一条，环焊缝不多于两条。7.2.2内胆封头应凹面承受压力，形状为半球形或长短轴比为2：1的标准椭圆形，最小壁厚不应小于按照公式（1）计算所得的筒产设计壁厚值的0.9倍。D/0.4>.、SXJI2O-1.3,式中，壁应力。取下列各项中的最小值： 310MPa； 复验时测定的母材的最小抗拉强度R”的50%； 复验时测定的母材的规定塑性延伸强度七0.2； 产品试件的最小抗拉强度Rn的50%； 对于有纵缝的内胆，壁应力不应超过上述各项中最小值的85%。7.2.3内胆筒体的内压设计壁厚不小于按照公式（1）计算的值，且名义厚度不应小于3mm。7.2.4只准许在封头上开孔，开孔应是圆形，且应焊装管接头、管座或凸缘等。开孔直径不应大于封头内直径的1/3,且不应大于76mm,开孔边缘应位于以封头中心为中心80%封头内直径的范围内。当开孔直径、开孔边缘超出本文件规定时，应按照JB4732-1995的规定进行强度校核。7.3外壳7. 3.1外壳筒体按照公式（2）得出的外压力P/应满足5.2.2.2的要求。=2gQ空7.3.2外壳封头按照公式（3）得出的外压力P/应满足5.2.2.2的要求。碟形封头的R是球壳外半径;椭圆形封头的R是当量球壳外半径，R=KQo,K/按照表6选取：匕=Lr2（3）表6系数KI值D(/2ho2.62.42.22.01.81.61.41.21.0K11.181.080.990.900.810.730.650.570.50注1：中间值采用内插法求得；注2：K=0.9为标准椭圆形封头。7.4内胆与外壳之间的连接件7.4.1内胆与外壳之间的连接件计算时应认为在各方向的载荷是孤立作用的，且水平垂直于轴线方向的载荷不应低于最大质量与2g的乘积，垂直方向的载荷不应低于最大质量与3g的乘积。注：“最大质量''是液氮质量（标准大气压下饱和液氮充装至50%有效容积）、内胆金属质量及绝热层质量之和。7.4.2内胆与外壳之间的连接件在7.4.1载荷情况下的应力不应大于材料常温屈服强度（或规定塑性延伸强度）的2/3。7. 4.3内胆与外壳之间的连接件按照附录D和附录E的试验方法验证。7.5阀门管路系统7.5.1一般要求7.5.1.1外部管道、管道阀门宜采用真空绝热形式；采用非真空绝热形式时，绝热层的厚度应能防止最外层外形成低温点。7.5.1.2截止阀在低温条件下应满足外漏漏率不大于IXlo-9pam%,内漏漏率不大于IXlo-6Pan。7.5.1.3用于液相或低温蒸汽的截止阀宜采用加长阀杆。7.5.2管路7.5.2.1内胆中应设有吹扫置换功能的管道，或者供抽空置换处理的接口。7.5.2.2夹层管道壁厚不应小于1.5mm,且结构能满足热胀冷缩引起的变形。7.5.2.3安全泄放管道截面积应不小于安全阀的进口面积总和，且能确保排放能力不低于所需的安全泄放量；进口管道应位于内胆顶部，其进口最低点应位于98%公称容积的液面以上，且从内胆到安全阀进口的压降不应超过3%。7.6 保护装置及底座7. 6.1保护装置应采用金属材料制成，与瓶体的连接应采用焊接方式：应适应运输、装载过程中的静态和动态载荷；应按附录E进行试验。8. 6.2底座应保证气瓶的稳定性，且应适用于运输、装载过程中的静态和动态载荷。7.7 压力泄放系统7.7.1一般要求7.7.1.1气瓶应配备安全阀、压力泄放阀等组成的保证气瓶安全的压力泄放系统。7.7.1.2安全泄放量及所需的泄放面积按照附录F的规定计算。7.7.2安全泄压装置7.7.2.1气瓶应并联设置主、副两级安全阀。7.7.2.2主安全阀的整定压力不应大于1.1倍公称工作压力（PSLlP）；副安全阀的整定压力应为1.3倍1.5倍公称工作压力（1.3PVP-Vl.5P）o7. 7.2.3主、副安全阀的排放压力都不应大于1.1倍整定压力。安全阀应满足GBZT12243的规定，回座压力不低于90%整定压力；安全阀应通过相关的型式试验验证。7.8 外壳泄压装置外壳应设置泄压装置，且应满足如下规定：泄放压力不应大于0.1MPa；最小泄放面积不应小于内胆公称容积与034mm2L的乘积，且最小直径不小于6mm；不应采用重闭式结构；在泄放时如部件可能弹出伤人，应有防护措施。7.9 绝热系统绝热系统设计应满足外壳在649C的温度和经受30分钟的条件下，绝热材料的保温性能不改变。8制造、试验和检验8.1 单位职责8.1.1 制造单位正式生产前，用于制造的文件应已通过鉴定批准，按照此文件生产的气瓶应已通过型式试验验证。8.1.2 制造单位的检查部门应按照本文件及设计文件规定的要求进行检验和试验，出具相应的报告，并对报告的正确性和完整性负责。8.2 组批8.2.1 按照内胆组批进行制造，同一批内胆的筒节材料批号应相同。产品组批在内胆组批的基础上进行；同一内胆批量宜为一个产品批量，也可以组成多个产品批量。8.2.2一批内胆数量不应大于100只（不包括破坏性检验用瓶）。8.3材料复验8.3.1 用于制造内胆的钢板、锻件按材料准和设计要求进行复验。按炉罐号复验化学成分，复验结果应符合6.2.4的要求；按照批号进行力学性能复验结果应符合6.2.5的要求；按批按照GB/T13305规定的方法进行铁素体含量测量，结果应符合6.2.2的要求。8.3.2焊接材料按材料准和设计要求进行复验，结果应符合6.3的要求。8.4标志移植受压元件的材料应有可追溯的标志。在制造过程中如果原标志被裁掉或材料被分成几块时，制造单位应规定标志的表达方式。在材料分割前用无氯无硫的记号笔或激光标志完成移植标记等，不应采用硬印标记。8.5筒体8.5.1筒体纵缝对口错边量儿见图I（a）不应大于0.1S；筒体纵缝形成的环向棱角高度ES（见图2）,宜用弦长等于D/2,但不大于300mm的内样板（或外样板）和直尺检测，其值不应大于0.1S.+2mmo8.5.2筒体制作完成后，同一横截面最大最小内径差e不应大于0.010,。8.5.3筒体卷制完毕后，铁素体含量高于7%时应进行固溶处理。8. 5.4板材表面不应有影响正常使用的缺陷，对于尖锐划痕应进行修磨，修磨斜度最大为1：3,修磨处应圆滑光洁，且厚度满足设计文件要求。图1纵缝、环缝的对口错边量图2纵缝的环向棱角高度8.6封头8.6.1 用于制造封头的板材不应拼接；表面不应有影响正常使用的缺陷，对于尖锐划痕按854处理。8. 6.2封头外观不应有突变、裂纹、起皮、折皱等缺陷，成形后最小壁厚应符合设计文件要求。9. 6.3内胆封头在以下情况时应进行固溶处理：采用复验的断后伸长率低于50%的材料制作的；冷成型后铁素体含量高于7%的。8.6.4阀门管路系统端的外壳封头应在便于观察的部位压制明显凸起的氢符号“LH/,字体的高度不宜小于40mmo8.6.5封头形状与尺寸公差应满足表7的规定，其余应符合GB/T25198规定。单位为亳米表7封头形状与尺寸公差内直径Di封头形状与尺寸公差内圆周长公差兀。曲面与样板间隙。表面凹凸量C最大最小直径差e直边倾斜度封头内高度公差外倾内倾<400±4.02121.5.o+5-3400-800±6.03<238.7未注公差要求未注公差尺寸的线性尺寸极限偏差按GB/T1804规定：机械加工表面为中等m级；非机械加工表面为粗糙C级。8.8组装8.8.1 元件组装前应检查合格，受压元件不准进行强力对中、找平。8.8.2封头与简体对接环缝对口错边量也见图1（b）不应大于0.25S；封头与筒体形成的轴向棱角高度Eh（见图3）不应大于0.1Sn+2mm,检验尺的长度不应小于150mm。图3环焊缝轴向棱角高度示意图8.8.3焊接在内筒体上的元件应避开内筒体的纵、环焊接接头。8.9焊接8.9.1焊前准备及施焊环境8.9.1.1焊接材料的贮存库应保持干燥，相对湿度不大于60%。8. 9.1.2焊接（包括焊接返修）应在清洁、干燥的室内专用场地上进行。当施焊环境出现下列任一情况，且无有效防护措施时，不应施焊：气体保护焊时风速大于2m/s；相对湿度大于90%；焊件温度低于-20。8 .9.1.3焊件温度低于0C,但不低于-20°C时，应在始焊处Ioomm范围内加热到15°C以上。9 .9.2坡口要求8. 9.2.1坡口的形状和尺寸，应符合设计文件规定。坡口表面不应有裂纹、分层、夹杂等缺陷。8.9. 2.2施焊前，应清除坡口及两侧母材表面至少20mm范围内（以坡口边缘计）的氧化物、油污等其他有害杂质。8.9.3连接接头8.9.3.1纵、环焊接接头应采用全焊透对接型式。纵向焊接接头不应有永久性垫板；环向焊接接头准许采用永久性垫板或锁底结构。8.9.3.2焊接到内胆封头或筒体上的元件应采用熔化焊的方法，管接头、管座或凸缘等与封头的焊接应采用全焊透接头。8.9.3.3钎焊和螺纹连接仅准许用于与内胆不直接连接的接头。8.9.4内胆焊接工艺评定8.9.4.1内胆的纵、环焊接接头以及所有元件与内胆的焊接接头均应进行焊接工艺评定。焊接工艺评定要求应符合本文件和GB/T33209的规定。8.9.4.2内胆纵、环焊接接头焊接工艺评定试验结果要求如下：拉伸试样无论断裂发生在任何位置，实测抗拉强度不应小于6.2.5的规定；-试样弯曲到180。后，其拉伸面上的焊缝和热影响区内，不应有开口缺陷，试样的棱角开口缺陷一般不计，但由未熔合、夹渣或其他内部缺欠引起的棱角开口缺陷长度应计入；试样冲击结果符合6.2.5的规定。1.1.1.2 焊接1.1.1.3 9.5.1焊接设备、焊接标识内胆的纵、环向焊接接头宜采用机械化气体保护焊。施焊后，焊接接头应有可跟踪的标识和记录。标识不应采用硬印标记。8.9.5.2 引弧板和熄弧板施焊时，环向焊接接头不应在非焊接处引弧，纵向焊接接头应有引弧板和熄弧板。去除引、熄弧板时，应采用切除的方法，并磨平切除处；严禁使用敲击的方法。8.9.5.3 产品焊接试件8.9.5.3.1每批内胆应制作试样瓶或产品焊接试件进行力学性能试验和弯曲性能试验，试件的材料批号应与内胆的相同。采用同一焊接工艺连续焊接的10个试样瓶或产品焊接试件通过试验后，可将试验减少到每100个内胆用一个试样瓶或焊接试件。取样按照如下规定：a）纵、环焊接接头焊接工艺不同时，纵、环焊接接头应分别取样；b）纵、环焊接接头焊接工艺相同时，可只从纵向平板焊接试件取样。8.9.5.3.2取样应在焊接接头的形状尺寸和外观符合8.9.5.4的规定及100%无损检测符合8.103规定后进行。8.9.5.3.3制作试样瓶时，纵焊接接头与环焊接接头应分别取样，取样位置按照图4的规定。8.9.5.3.4制作产品焊接试件时，应采用与内胆筒体批号相同的材料。平板焊接试件可置于筒体焊缝延长部位与所代表的筒体起施焊；圆筒形焊接试件的内直径不应大于在制品的内直径。圆筒形焊接试件取样位置按照图4的规定，平板焊接试件取样位置按照图5的规定。8.9.5.3.5符合8.9.5.3.1a）的情况时，纵焊接接头、环焊接接头制备拉伸试样各1件、横向面弯试样各1件、横向背弯试样各I件、冲击试样各6件（焊缝、热影响区各3件）。符合8.9.5.3.1b）采用平板焊接试件时，制备拉伸试样1件、横向面弯试样1件、横向背弯试样1件、冲击试样6件（焊缝、热影响区各3件）。8.9.5.3.6拉伸试验方法按照GB/T228.1的规定、冲击试验方法按照GB/T229的规定（冲击温度不高于492C）、弯曲试验方法按照GB/T2653的规定。试验结果应符合894.2的规定。标引序号说明:1一拉伸试样;2面弯试样;3背弯试样;4冲击试样。图4试样瓶上试样位置图1舍弃：2-拉伸试样；3背弯试样；4面弯试样；5备用；6冲击试样；7侧弯试样。注：舍弃部分宽度至少为25mm,两端带引（熄）弧板时，可不舍弃。图5板状对接焊接接头上试样位置图8.9.5.4焊接接头形状尺寸和外观8.9.5.4.1内胆对接焊缝宜打磨处理，余高不应大于0.I5S”同一焊缝最宽最窄处之差不大于3mm。8.9.5.4.2焊缝与母材应圆滑过渡，角焊缝的外形应凹形圆滑过渡。8.9.5.4.3焊接接头不准许有咬边、表面裂纹、未焊透、未熔合、表面气孔、弧坑、未填满、夹渣和飞溅物。8.9.5.5焊接返修8 .9.5.5.1内胆焊接接头及产品焊接试件的返修应按返修工艺规程进行，返修部位的形状尺寸和外观检测结果应符合8.9.5.4的规定，返修部位无损检测的结果应符合8.10.3的规定。9 .9.5.5.2内胆同一焊接接头部位的返修次数不宜超过两次，如超过时，返修前应经单位技术负责人批准。返修次数和返修部位应记入产品生产检验记录，并在产品合格证中注明。8.10无损检测1.1 0.1内胆纵、环焊接接头的无损检测应在形状尺寸和外观符合8.954后进行。1.2 0.2无损检测应采用射线检测方法（胶片感光、数字成像、计算机辅助成像），采用胶片感光时应符合NBZT47013.2的规定，采用数字成像时应符合GB/T17925或NB/T47013.U的规定，采用计算机辅助成像检测时应符合NB/T47013.14的规定。8.10 .3内胆纵、环焊接接头检测比例为100%,射线检测技术等级为AB级，按NB/T47013.2进行评定和质量分级，合格级别不低于II级。8.11 内胆耐压8.11.1 内胆耐压试验应在无损检测合格后逐只进行。8.11.2 试验应有可靠的安全防护措施，并经制造单位技术负责人或安全生产负责人确认和批准。8.11.3 试验应使用两个量程相同的、并在检定有效期内的压力测试仪表，量程为试验压力的1.5倍3倍（宜为试验压力的2倍），精度不低于1.6级，机械式的表盘直径不小于IOomm。8.11.4 液压试验按照如下要求： 采用氯离子含量不超过25mg/L的清洁水； 试验程序和步骤按照GBZT9251的规定进行； 保压检查期间压力不应下降，不应有渗漏、可见的宏观变形和异常声响等现象；液压试验后应及时排尽内胆与接管中的水，并使其干燥；当水中的氯离子含量超过ImgZL时，不应使用热气体方法干燥。8.11.5 气压试验按照如下要求：采用干燥洁净的空气、氮气或其他惰性气体；试验时先缓慢升压至试验压力的10%,保压对所有焊接接头和连接部位进行初次检查；确认无泄漏后，再继续升压至试验压力的50%；如无异常现象，其后按照试验压力的10%逐级升压，直到试验压力，保压时间至少30s；后降至公称工作压力，保压进行检查；保压检查期间压力不应下降，不应有泄漏、可见的宏观变形和异常声响等现象。8.11.6 试验时焊接接头有泄漏的按照895.5的规定返修合格后，重新进行耐压试验。8. 12内胆检漏耐压试验后，按照GBZT18443.3规定的方法和表8规定的频次进行内胆检漏，结果符合表5的要求。8.13 表面清洁8.13.1 形成（或处于）真空空间的零部件按JB/T6896规定选取适合的方法按照表8规定的频次进行处理，处理完毕后应有良好的保护措施。8.13.2 宜采用JB/T6896规定的油分浓度测定法、质量法处理碳氧化合物（油、油脂等）处理与液氢直接接触的零部件、阀门、仪表等，处理后检测到的碳氢化合物的残余量不应超过125mgn8.14 绝热材料绝热材料在使用前，按GB/T31481规定的方法和表8规定的频次进行试验，结果符合6.6的要求。8.15 分子筛、吸气剂8.15.1 分子筛宜安装在靠近内胆长期处于低温的区域。8.15.2 吸气剂宜附着在外壳的顶部的内表面。8.16 真空夹层漏气速率套装完毕后抽真空前，按GB/T18443.3规定的方法和表8规定的频次进行真空夹层漏气速率检测，结果符合表5的要求。8.17 真空夹层漏放气速率抽空结束后，按GB/T18443.4规定的方法和表8规定的频次进行真空夹层漏放气速率检测，结果符合表5的要求。8.18 管道、阀门8.18.1 阀门安装的位置应便于操作和维护。8.18.2 安全阀安装方式应满足泄放出的液（气）体不影响外壳、阀门、阀门管路系统的保护装置等，且应满足排放时不会被堵塞（霜融化形成的水在低温下结成的冰或固氧、固氮等引起的）。8.18.3 安装流通液氧或低温蒸汽的截止阀时，阀杆应处于阀座的上方。阀杆宜处于竖直方向；由于空间限制等原因，阀杆不能处于竖直方向的，阀杆与竖直方向的夹角不应大于45。8.18.4 生料带或其他绝缘材料不应作为螺纹连接时的密封手段；如无法避免时，部件之间应跨接，且跨接电阻应小于003C.8.18.5 管道的焊接宜采用对接接头，应用氧气进行保护。焊接后的管道应进行无损检测：对接接头应按NBzT47013.3规定的脉冲反射法的规定进行100%超声检测，I级合格,承插接头应按照NBZT47013.5的规定进行100%渗透检测，I级合格。8.18.6 6夹层管道在无损检测合格后，还需按GB/T18443.3规定的方法和表8规定的频次进行检漏，漏率应优于内胆漏气速率。8.18.7 有毛刺、切屑、焊瘤、焊渣、飞溅物等的管道应进行处理。8.19气密性阀门、仪表及安全阀等组装后，按GB"12137规定的方法和表8规定的频次进行管路气密性试验，保压时间应足够进行检查，不应泄漏。8.20露点管路气密性试验合格后，按表8规定的频次进行露点检测，露点温度在大气压下不高于40C。8.21常温真空度按照GB/T18443.2规定的方法和表8规定的频次进行测量，结果符合表5的要求。8.22静态蒸发率制造完毕后，按照GB/T18443.5规定的方法和表8规定的频次进行静态蒸发率测试，结果符合表5的要求。8.23容积与质量8.23.1容积内胆容积可按照GBb18443.8规定的方法和表8规定的频次进行测量，内胆水容积不应小于设计文件要求。8.23.2质量制造完毕后应采用称量范围为实际质量的L5倍3倍、精度应满足最小称量误差的要求的衡器，按表8规定的频次测定气瓶自重。8.24取舍规则对于测定的容积，个位小于5时应舍去，大于5时取5；对于气瓶自重和最大充装质量应舍弃小数点后的数字。保留有效数字至个位。取舍后的数据是铭牌上标示的容积、质量。示例：实测值容积取值(L)质量取值(kg)气瓶自重最大充装质量10.67101010104.45100104104177.781751771778.25检验规则8.25.1项目、频次及要求产品检验的项目、检验频次及要求应按照表8的规定。表8检验项目、频次和要求序号检验项目检验频次要求逐只检验批量检验型式试验I内胆主体材料、焊接材料复验8.32内胆筒体及外壳筒体纵缝对口错边量公8.5.13纵缝环向棱角高度E8.5.14同一截面最大最小直径差e8.5.25实测最小厚度Sh设计文件6铁素体含量a8.5.37表面质量8.5.4表8（续）序号检验项目检骏频次要求逐只检验批量检验型式试验8内胆封头及外壳封头b外观8.6.29铁素体含量a8.6.310内圆周周长公差Q8.6.511曲面与样板间隙。8.6.512表面凹凸量C8.6.513最大最小直径差e8.6.514内高公差8.6.515倾斛度
