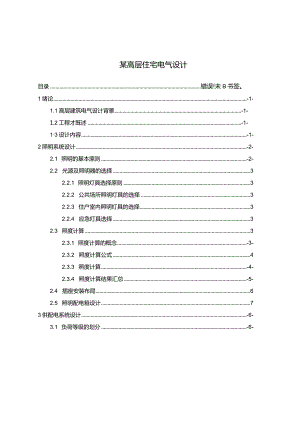

某高层住宅电气设计目录错误!未B书签。1绪论-1-1.1高层建筑电气设计背景-1-1.2工程才既述-1-13设计内容-1-2照明系统设计-2-2.1 照明的基本原则-2-2.2 光源及照明器的选择32.2.1 照明灯具选择原则32.2.2 公共场所照明灯具的选择32.2.3 住户室内照明灯具的选择32.2.4 应急灯具选择32.3 照度计算32.3.1 照度计算的概念-3-2.3.2 照度计算公式42.3.3 照度计算-4-2.3.4 照度计算结果汇总-5-2.4 插座安装布局62.5 照明配电箱设计73供配电系统设计-6-3.1 负荷等级的划分-6-3.2 确定本设计负荷等级-7-3.3 确定配电方式-7-3.4 负荷计算-7-3.4.1 负荷计算的方法-7-3.3.2 负荷计算中的注意事项-8-3.3.3 本次设计的负荷计算-8-3.4导线与断路器的选型-9-3.4.1 导线的选型要求-9-3.4.2 本次设计导线的选型-10-3.4.3 断路器的选型要求-10-3.4.4 本设计断路器的选型-10-3.4.5 本次设计导线与断路器选型表-U-4防雷接地及其安全系统设计-11-4.1 建筑防雷概述-11-4.1.1 建筑物防雷的分类-H-4.1.2 建筑物防雷的系统组成-11-4.2 本设计的防雷计算-12-4.2.1 建筑物年预计雷击次数-12-4.2.2 本设计建筑物年预计雷击次数-13-4.3 本设计建筑的防雷设计-13-4.4 建筑电气系统的接地设计-13-4.4.1 接地概述-13-4.4.2 本设计接地设计-14-结论-14-致谢-14-参考文献-16-1绪论1.1 高层建筑电气设计背景高层住宅内部设施和用电设备越来越多，对于供电可靠性的要求也越来越多，由于它能解更大限度的开发土地的价值，增加住房和居住人口,可以极大缓解居民的住房问题。高层住宅的电气设计不但需要满足居民的日常生活的所有要求，确保生活居住条件的舒适，保证今后各电气设备及系统能够稳定运行，正常工作。高层住宅内的电气设备必须要保证在复杂环境下也能正常工作，比如在大风，雷雨等恶劣气候条件，并且尽可能考虑其经济性。在电气照明系统的设计中，应该选择亮度合理的灯具，并且合理布置房间内的插座数量，还有应急电源的设计也是不可或缺的。在进行供配电设计时，要考虑到在用电高峰期时设备能否正常供电。线路也要尽可能简便并且易于维修，最终选择合适的供电方式和低压保护电器。防雷接地设计要根据当地的雷暴条件以及建筑的长、宽、高等进行可靠的防雷和保护接地的设计。1.2 工程概述本次设计的建筑物是一栋高层住宅，其位于甘肃省省会兰州，靠近黄河，该建筑的总面积为14386.41平方米，地下建筑总共有两层，地上建筑有三十四层的住宅区，其中每层又有四层住户，各层设电井。本次设计范围主要为建筑电气的照明系统、供配电系统和防雷接地。1.3设计内容照明系统设计查阅相关国家规范，主要设计的依据为建筑照明设计标准GB5003-2013,通过查阅国家的相关标准可确定住宅里各房间的照度标准，之后我们使用利用系数法，对各工作房间所需的光通量进行计算，之后确定各工作房间的光源量，将计算数据作为参考依据我们便可对比各光源型号的参数，从而选出最适合本建筑的照明光源。照明系统的另一向设计内容为各工作房间中的插座设计，我们结合实际情况，满足住户的生活需要，做到简洁，用电方便安全即可。(2)供配电系统设计首先明确本建筑的负荷等级，再通过各负荷等级的供电要求设计相应的供配电系统,之后进行负荷计算，以负荷计算得出的数据为依据选择所需的断路器、电线等电气设备。(3)防雷接地系统设计对于防雷接地系统的设计，我们首先计算出了本建筑所在地的年预计雷击次数，之后确定出该建筑物的防雷等级。由于本建筑为高层住宅，不仅要设计防直击雷措施和防感应雷的措施，还要做好防侧击雷的设计，最后完成接地设计，本次接地我们选取等电位连接。2照明系统设计2.1 照明的基本原则进行照明设计时优先保证住户使用时的安全和舒适度，尽量减少因灯具眩光对人造成的不良影响，以建筑的实际状况来设计合适的照明方式和照明设备，照明系统应方便维修，且控制简单，方便。满足这些要求后可以考虑其经济性和美观性。本建筑的照明设计严格按照建筑照明设计规范GB50034-2013的相关规定。通过查阅本文献我们整理出本建筑主要房间的照明标准，如表2.1所示。表2.1照明标准值房间或场所参考平面及其高度照度标准值(Ix)照明功率密度(卬/加2)+=事_般活动100起居室0.75m水平面6书写、阅读300*一般活动0.75m水平面75卧室6床头、阅读150*餐厅0.75m水平面1506一般活动厨房皿“操作台地面10060.75m水平面150*卫生间0.75m水平面1006注：*宜用混合照明2.2 光源及照明器的选择2.2.1 照明灯具选择原则选择灯具时要考虑到住宅内的环境情况以及灯具的情况，在保证灯具可以安全可靠的前提下尽量采用绿色、环保、能耗低、经济的灯具，对起居室、卧室、厨房等需要进行工作、阅读的房间对于住户的灯光的光照要求较高，我们在设计时通常采用混合照明的方式来解决照明需求。2.2.2 公共场所照明灯具的选择在楼梯间、门厅处等公共场合设计的灯具以安全第一，同时要求低能耗。我们在本高层住宅的楼梯间设置的是声控吸顶灯，在门厅处设置的是开关型吸顶灯。223住户室内照明灯具的选择站在住户的角度想，我们肯定希望自己的住宅光照明亮温和。考虑到住宅内的环境情况以及灯具的情况,在保证灯具可以安全可靠的前提下尽量采用绿色、环保、能耗低、经济的灯具，对起居室、卧室、厨房等需要迸行工作、阅读的房间对于住户的灯光的光照要求较高，我们在设计时通常采用混合照明的方式来解决照明需求。所以我们在一般安装吸顶灯，对于厨房，卫生间等层间，为了用电安全我们选择防潮吸顶灯。224应急灯具选择虽然应急灯具平日里不会使用，但如果说一栋建筑中的应急照明系统尚付阚如，那么这栋建筑揩会有很大的安全隐患，由于高层住宅如果发生突发情况往往会导致停电,在建筑内环境复杂，不利于人员的撤离和疏散。所以我们在设计时要满足国家对民用建筑的消防安全照明水平。应急照明分为三类,在建筑中备用照明设备保障了故障时的照明,它可以停电等事故发生时作为备用选择继续供电，所以有另外的电源单独进行供电。当在住宅的照明系统发生故障不能正常工作时，应急照明设备将会启动，应急照明设备一般都是由蓄电池组进行供电。对于应急照明的蓄电池，它的可持续提供电力时间不少于90分钟。所以本建筑的应急照明灯具选择应急照明灯和安全出口标识灯，安装在楼梯，疏散通道，配电室等地点。2.3 照度计算2.3.1 照度计算的概念照度计算就是按照国家建筑照明的相关规范，利用房间的工作面面积，参考平面及其高度，照度要求值，维护系数等参数来计算该房间内所需的灯具数。计算结果要满足规范照度要求以及规范节能要求，它可反映照明效果的好坏。在本次设计中，我们使用利用系数法进行计算。2.3.2 照度计算公式(1)利用系数法的公式为式中N一一灯具数；一一每盏灯具内光源的光通量；4利用系数；K一灯具维护系数；A一一工作面面积。(2)计算照明密度公式为1.PD二通(2.2)A式中N一一灯具数；Pw一一灯具额定功率；A工作面面积；2.3.3 照度计算进行照度计算的第一步是计算房间的工作面面积，因此我们先计算出本建筑中的各主要房间的长宽即可算出其面积，本建筑中的各层间面积如表2.2所示：表2.2本建筑主要工作场所面积表(单位：n)户型起居室厨房卫生间餐厅卧室1卧室2C型3.70x5.504.10×1.601.90x3.204.10×1.603.20x3.102.80x4.00D型3.70x5.202.80x2.003.10×1.603.70x2.303.10x2.603.10x3.50以D型起居室为例进行计算:已知D型起居室长度为5.20m宽度为3.70m,计算得出该起居室面积为19.2411房间内安装一个吸顶灯。第二步是选取工作场所的设计照度和照明功率密度值，我们通过民用建筑照明标准规范可以查到起居室的设计照度为100lx,照明功率密度为6W/M,本建筑主要工作场所设计照度、照明功率密度值如表2.1所示：维护系数我们可以通过查阅建筑照明设计规范GB50034-2013得知起居室的维护系数为0.8o建筑的维护系数表如表2.3所示：表2.2维护系数环境污染特征工作房间或场所维护系数灯具清洗次数/(次a)清洁阅览室、住宅、绘图室、餐0.82厅、办公室一般商店、候车室、电影院、候0.752船室污染严重厨房0.603由公式2.1得理论光源光通量为:PA¢=-=4008ImNjLlK其中N=l,K=O.8,/=0.6。照度校验：已知选取的灯具光通量为50001m,功率为60Wo照度校验值为：E=%国=137.2立avA计算结果大于设计照度值100IX所以满足照度设计要求。计算照明功率密度为：1.DP=-=3Wm2S计算结果小于照明功率密度6Wn,所以满足节能要求。D型起居室照度计算完成，其余房间的照度计算本文不再赘述。2.3.4 照度计算结果汇总本建筑的计算结果汇总如下：表2.4照度计算汇总表房间名称原度选取值理论光源光通量光源型号实际光源光通量照度校验值C起居室100lx40081m白炽灯50001m137.21xC厨房1501x20501m防潮吸顶灯21001m153.71xC卫生间I501x19001m防潮吸顶灯21001m165.8IxC餐厅1501x20501m白炽灯21001m153.71xC卧室1751x17501m白炽灯21001m901xC卧室2751x1968.8m白炽灯21001m801xD起居室100lx4008.31m白炽灯50001m124.71xD厨房1501x17501m防潮吸顶灯2100Im1801xD卫生间1501x15501m防潮吸顶灯21001m203.21xD餐厅150Ix2659.41m白炽灯30001m169.21xD卧室1751x1259.41m吸顶灯21001m125.11xD卧室2751x1695.31m吸顶灯21001m92.91x2.4插座安装布局在设计插座安装位置时，要将插座安装在合理的位置，尽可能满足高层住宅内部的使用需求并确保使用的安全性。然后考虑其美观度。卫生间的插座需要注意防水，应该选择防水并有防水保护罩的插座。在设计插座时，为便于用电方便，将插座安装在距离用电设备较近的地方。除了空调和热水器等用于特殊用途的插座，其余插座一般安装在距离地面不低于0.3m的位置。在本次设计中，插座一般安装在0.4m或者1.3m的位置,设计插座主要目的是方便人们用电方便、安全，基于这两个因素考虑，本次高层住宅的插座设计方案如下：(1)起居室：起居室中一般会安放许多耗电量大的电器，比如电脑，空气加湿器等大功率电器。为了方便我们在设计插座时一般会采用在各个主墙上都设置插座，这样方便用电设备取电，而且安全、美观。在此应该注意的是，起居室应该设置电视及空调的专用插座。(2)厨房：在日常生活中厨房会安装电冰箱，微波炉，电磁炉，吸油烟机，电热水器，电饭煲等电器。在厨房安装插座时应该特别注意：厨房会有大量用水情况，所以结合实际情况厨房插座应该还要具有防水功能以此来保证人们的用电安全。(3)卫生间：卫生间是人们在家中用水最多的房间，尤其是当人们洗完澡或者洗完衣服后，房间空间小，水汽多导致卫生间会较为潮湿，所以插座的防水功能是保证人们安全用电的前提，所以在设计时应该安装插座防水罩。(4)卧室：考虑人们在睡前需要床头灯看书，办公等，还要给手机等电子产品充电，所以卧室的插座设计要在床头旁设置插座，同时，还要设置空调专用插座，所以我们要在卧室的两面主墙上设置插座即可满足人们的日常生活。将本高层住宅的插座设计高度总结如表2.5:表2.5住宅插座安装高度表房间用途插座类型后肖向反额定电流起居室空调三孔插座1.8m16A厨房电冰箱三孔插座0.3mIOA厨房厨用电器三孔插座1.5mIOA卫生间热水器三孔防水插座1.8mIOA卫生间吹风机三孔防水插座1.1mIOA餐厅炊具三孔插座LlmIOA卧室空调三孔插座1.8mI6A2.5照明配电箱设计本建筑照明配电箱箱体均为浅驼色,为方便观察和维修，安装高度为距地面L8m,采用暗装方式，箱门装抽屉锁,箱内配线视开关容量而定,箱内均设零、地线端子排。如果供电系统产生故障，配电箱能够切断供电或者发出警告。3供配电系统设计3.1 负荷等级的划分根据负载的重要性，负载越重要，对于电源的可靠性要求就越高，我国将供电系统的负载分成了三个等级，等级由高到低依次为：一级负荷、二级负荷以及三级负荷。3.2 确定本设计负荷等级本工程为一类高层住宅建筑,故本工程供电负荷中等级表如表3.1所示:表3.1供电负荷等级用电设备供电负荷消防负荷一级负荷电梯负荷一级负荷照明负荷普通照明三级负荷应急照明一级负荷插座用电负荷三级负荷3.3 确定配电方式配电系统应该保证电能的质量和可靠的性能。低压配电系统采用的是树干式与放射式系统相结合的配电方式，因为该供电方式可靠性和经济性比较高，主要设计方案如表3.2。仅在专业维修人员可进行检修的地方明设,但应设保护体,并采取相应的防火措施。表3.2建筑配电方式建筑主要场所配电方式住户滕明用电树干型配电楼梯内公共场所用电树干型配电电梯用电放射型供电消防系统用电放射型供电3.4 负荷计算3.3.1 负荷计算的方法负荷计算是设计电缆载流量的重要参考标准，也是选则设备型号如导线的截面、断路器的参数等的主要依据。同时，它担负这整个建筑的供电安全。如果负荷计算得出的数据足够精确，我们就可以选择出适合本建筑的用电设备，从而尽量节约成本，提高经济性。本工程负荷计算主要用的是需要系数法。需要系数法的实质是将多台负荷曲线特征相似的用电设备归成一组，选出适合的需要系数，然后利用二者计算出负荷容量，最后求出总的负荷容量为所有容量之和。按如下公式计算有功功率Pis(kW)无功功率Qjs(kvar)Qjx=pjx视在功率SjS(kVA)SiS=E+Qj,计算电流IjS（八）js-3tr3t7rcos其中，Pe用电设备组的设备功率(kW);KX一需要系数；cos。一一用电设备的功率因数；tan功率因数的正切值；Ur用电设备额定电压(kV)。3.3.2 负荷计算中的注意事项(1)用电设备的额定功率为在其铭牌上标注的功率。(2)用电设备自身的身损耗以及备用负荷不计入负荷计算。(3)需要系数应根据国家的相关规范选择。在规模为500以内的含插座回路的民用建筑，其需要系数取0.9l,功率因数为0.91。3.3.3 本次设计的负荷计算(1)家居配电箱负荷计算本建筑中每层有4户，每户均设置家居配电箱CH。C户型面积约为75平方米，D户型面积约为81平方米，每户的装设容量按照6kW计算，则:Pe=6kWKFo.8m=21.820.22cos。(2)层设配电箱负荷计算由于本建筑中每层都配备一个层设配电箱，每个层设配电箱接本层的四户共接四个回路，至各个家居配电箱CH。每个配电箱CH的装设容量为6kW,贝U：Pe=24kWK=O.5Pis=2kWcos。=0.9jsPjS0.38 cos。= 35.IA同理，可依次计算出其余配电箱功率及计算电流。所有负荷计算见表3,3o表3.3负荷计算表配电箱名称Pe(kW)KxCOSPjs(kW)Ijs（八）家居配电箱60.814.821.8层设配电箱240.50.91235.1电梯照明9.80.817.8411.92地下管道夹层照明1.5II1.56.8地下自行车库配电箱4.50.90.84.0518.4楼梯间照明13.60.80.92.8813.1楼梯间照明23.30.80.92.6412楼梯间照明340.80.93.214.5屋顶照明9.80.80.97.8435.6低层部分电源480.50.450.9151.3233.0高层部分电源405.40.50.9141.9218.53.4导线与断路器的选型341导线的选型要求要根据本次设计建筑的环境及特点来选择导线，导线的选择包括导线材料、截面、绝缘方式等。当前来说，导线材料使用较为广泛的是铜导线，导线的绝缘方式也较为广泛，而导线的设计要符合以下三点要求：(1)当导线中流过最大负荷电流时，导线发出的热量不能超过其长期运行的要求。(2)导线在运送电压时配电线路的电压损耗不能影响设备的正常运行。(3)导线应该具有足够的机械强度以防止在刮风下丽等天气时断裂，造成用户的用电中断。3.4.2本次设计导线的选型以住宅的照明回路为例，单个住宅的照明回路装设容量5=6KW,本建筑住宅区有34层，每层有4户住宅，每6层设计为一个照明回路，第3134层设置一个回路。需要系数Kr=O.45,功率因数COs=1°Pe=44kWPjs=KxPe=MMW可得计算电流为：1.1.1 Urcos3×0.38通过以上计算可知：本建筑的导线选择时其计算电流应大于99A,但导线的计算电流不能太大，过大会造成资源的浪费。如今我们在选择导线时通常会选择橡皮绝缘导线和聚氯乙烯绝缘导线。选取导线时在保证导线的质量问题后应尽可能的节约资源,保证选用导线的实用性和经济性。在本次设计的高层住宅中，选取的导线要足够结实耐用，本建筑选择了铜芯聚氯乙烯绝缘导线。因为导线自身会有一定的损耗，导致导线的温度上升，出于安全运行考虑，我们不能让导线的实际温度超过其允许的正常运行温度值。否则会发生危险。而且从经济性的角度出发，导线内的损失电压不应超过正常时的允许电压。我们在选择导线时应该有良好的机械强度来保证导线在未来使用过程能够在复杂气候下正常通电，中不会发生断裂,断电等情况。所以本高层住宅的导线选用WDZR-BV-450V/750V阻燃低烟无卤铜芯聚氯乙烯绝缘线穿RPE难燃电线管。导线在电气系统中随处可见，3.4.3 断路器的选型要求断路器具体选用原则如下：(1)用电设备的额定电压要小于断路器的额定电压。(2)负荷的计算电流要小于断路器的额定短路电流。(3)断路器的瞬时整定电流要比比负荷计算电流大。(4)变压器低压侧总断路器的分段能力要求比变压器用电负荷低压侧短路电流的大。(5)用电设备负荷计算电流略小于电磁脱扣器的额定电流。导线的额定电压要比低压断路器的额定电压小。线路的额定电压不能和脱扣器的额定电压相差太大，流过脱扣器的电流要小于断路器的额定电流(jj)可以判断断路器的范围。断路器还应满足乙NK/j（K取1.2）。断路器还应满足dnKlJ（K取1.2）o3.4.4 本设计断路器的选型我们继续以住宅的照明回路为例，每户设计接线有照明、空调、插座等，由先前所计算的结果得：定功率Pe为144KW,其计算电流为98.6A,我们选择使用断路器的型号为TIN-160-RC221-R160A/3P。3.4.5 本次设计导线与断路器选型表本建筑设计导线选型和断路器选型如表3.2所示。表3.2导线与断路器选型表用途断路器导线住户照明TlN-160-RC221-RI60A/3PWDZR-YJV-4×50+1×25CT(SC70)楼梯间照明T1N-160-R63A/3PZRNH-YJV-4X25+1×16CT地下一层TIN-160-R32A/3PWDZR-BV-5×IOCT夹层用电TIN-160-R32A/3PWDZR-BV-5×IOCT顶层普通电梯TIN-I60-R125A/3PWDZR-YJV-3X50+2×25CT报警控制器TIN-160-R25A/3PZRNH-BV-5×6CT顶层消防电梯TIN-160-R125A/3PZRNH-YJV-3×50+2X25CT顶层防排烟风机TIN-I60-R80A/3PZRNH-YJV-3X35+2×16CT顶层增压泵T1N-160-R20A/3PZRNH-YJV-5×4CT夹层防排烟风机T1N-160-R80A/3PZRNH-YJV-3X35+2×16CT消防电梯动力T1N-160-R100A/3PZRNH-BV-3X35+2×16CT照明主电源T5N-400-320A/3PWDZR-YJV-4×185+1X95CT动力主电源T3N-250-200A/3PZRNH-YJV-3X95+2×50CT4防雷接地及其安全系统设计4.1 建筑防雷概述4.1.1 建筑物防雷的分类我国建筑物的防雷等级分为三类，分类标准是按雷击后造成的损失和年预计累计次数。防雷等级分类方法如表4.1:表4.1建筑物防雷等级分类防雷等级分类要求第一类防雷建筑因电火花引起爆炸造成人员伤亡或重大损失。第二类防雷建筑第三类防雷建筑年预计雷击次数大于等于0.06次的省级建筑物或者大于等于0.3次的民用建筑物。年雷击次数大于等于0.01'次,且小于等于0.05次的人员密集建筑物由于雷击是威力十分强大的自然灾害，其发生频率高，危害大，如果建筑物被雷击击中，会造成建筑物本身的损坏，还会对其内部的各种用电设备造成不可逆的损害，甚至会直接造成系统的瘫痪，还会可能对建筑内部人员的安全产生威胁，因此对雷击的防范很有必要，防雷系统就像盾牌一样)捋雷击挡下，避免其对建筑物和人们造成损失。该高层住宅所处的甘肃兰州地区的年雷暴日为23.6天。本次设计的高层住宅建筑面积为14386.41平方米，建筑高度为95.5米。建筑高度超过60米，还需对侧击雷采取一定的措施，所以本建筑的防雷设计主要是直击雷、侧击雷和雷电波侵入的破坏，因此本建筑的防雷接地主要就针对此进行相关的设计和保护。4.1.2 建筑物防雷的系统组成在进行建筑电气的设计时，防雷接地和等电位联结是至关重要的。如果不进行防雷接地，建筑物就不能对地释放电流，对于建筑物和处在其中的人是很危险的。在高层住宅电气设计时，可以通过计算年预计累计次数，确定防雷等级。然后进行具体的防雷设计。通常防雷设计由三个部分组成，即：接闪器，引下线以及接地装置。4.2 本设计的防雷计算4.2.1 建筑物年预计雷击次数(1)建筑物年预计雷击次数N=KNA(4-1)其中，N一建筑物的年平均预计雷击次数(次a);K校正系数，一般取1,此次设计对象在黄河附近，校正系数取1.2;Ng建筑物所处地区雷击大地的年平均密度次/(k);Ae一一建筑物的等效面积(km)(2)雷击大地的年平均密度Ng=O.0247/3(4.2)其中，笃为年平均雷暴日。(3)建筑物的等效面积D=H(200-H)(43)4=LW+2(£+W)H(200-H)+f7(2-H)1O6(4,4)其中，。为建筑物每边的扩大宽度；1.、卬、”为建筑物的长宽高。4.2.2 本设计建筑物年预计雷击次数兰州地区的年平均雷暴日为23.6天；贝INgaI.46次/(加2。)，本建筑物长33m,宽18m长高95.5m,则可得出Ac0.042Km2o由此可计算出N=1.2×0.042×1.46=0.0736次/比通过此次计算我们可以以推算出本高层住宅在一年中有可能会被雷电击中0.0736次。所以对于雷电对建筑物的各种威胁仍不可忽视。4.3 本设计建筑的防雷设计通过上述计算得本次设计建筑所在的地区年预计雷击次数为0.0736次,按标准划分其为第三类防雷建筑物，对于这种建筑的防雷工作需要做好以下6个方面：(1)利用建筑物结构柱内两根主筋作防雷引下线，将主筋防雷装置连接在一起，通常采用焊接的方法。(2)防直击雷我们在整措施：在整个屋面组成不大于20mX20m或24m×16m的网格。(3)主柱与避雷带相连接，由于连接部位是露天的，经风吹日晒后有很大几率会被腐蚀，连接点生锈后便失去保护作用，因此我们还需对露天部位作防腐防锈处理。(4)在主柱处设接地电阻测试点，其主要目的是测量电阻，按规定电阻必须小于1欧。(5)防侧击雷的措施：我们在不同高度中采取了不同的措施，在建筑60m及以上部分,将所有含大量导电的金属设施与防雷装置相连。建筑物30m及以上部分每隔一段距离绕高层住宅的外墙做均压环，并与引下线焊接。建筑物的各种竖向金属管道每三层与均压环或圈梁的钢筋焊接一次，且在底部与防雷装置焊接。(6)防雷电波侵入措施：在电缆迸出端将电缆的金属外皮及保护钢管做等电位联结,与电气设备接地连接。4.4建筑电气系统的接地设计4.4.1 接地概述建筑电气的接地就是电气装置中金属外壳部门和大地进行低电阻连接。而埋入大地当中泄放电流的部分称为接地体，连接电气装置中金属外壳与接地体的导线为接地线,两者统称为接地装置。442本设计接地设计本高层住宅接地采用TN-S接地系统，N线与PE线要分开，这么做是为了防止设备通过PE线进行设备的电磁干扰。结论本文通过查阅民用建筑电气的设计以及国家的建筑电气设计规范等各类文献资料,以甘肃省农业大学的一栋高层住宅为设计对象，完成了本建筑电气设计。对于本建筑在电气的设计，主要设计成果如下：(1)本文首先设计的是照明系统。通过照度计算我们得出了各房间所需的光通量，所需灯具数量，最后我们根据照度计算的结果作为灯具选型和插座设计的依据。插座安装时要考虑其工作环境，要是在卫生间，厨层等工作房间的插座在设计时必须安装防水插座。本建筑的电气设备均选用高效节能灯具，将灯具尽可能的设计的美观合理。(2)在供配电系统的设计中，我们对不同的负荷等级进行相对应的供配电设计，在负荷计算中我们采用的是需要系数法，得出了每户的计算电流，有功功率等数据，随后我们选择本建筑的导线型号和断路器型号。(3)本建筑是一栋高层住宅，由于本高层住宅地理位置低，且离河流较近，而且要避免侧击雷造成的损失和危害，所以防雷及接地系统较为复杂，所以其防雷设计在不同建筑高度上采用了不同的防范措施来应对不同的雷击，最后完成了接地布置。(4)对于图纸的绘制，主要绘制了一层照明回路的平面图，标准层单元照明平面图，标准层单元插座平面图。参考文献11王厚余.低压电气装置的设计安装与检验（第二版）M.北京:中国电力出版社,2007.2刘屏周.工业与民用配电手册第四版（上册）M.北京:中国电力出版社,2016.刘屏周.工业与民用配电手册第四版（下册）M.北京:中国电力出版社,2016.4杨岳.供配电系统第二版M.北京:科学出版社,2015.5王春伟.高层住宅建筑防火设计探究J.工程建设与设计,2020:14-16.6北京市建筑设计研究院,建筑电气专业技术指导（第二版）M.中国建筑工业出版社,2016.7中国建筑东北设计研究院JGJI6-2008民用建筑电气设计规范S.北京:中国建筑工业出版社,2008.8中国建筑标准设计研究院JGJ242-20I1住宅建筑电气设计规范S.北京:中国建筑工业出版社,2011.19应急管理部沈阳消防研究所,GBI309-2018消防应急照明和疏散指示系统网.北京:中国标准出版社,2018.101住房和城乡建设部,GB50352-2019民用建筑设计统一标准S.北京:中国计划出版社,2019.
