山东《装配式建筑信息模型结构构件分类与参数建模标准》（征求意见稿）.docx

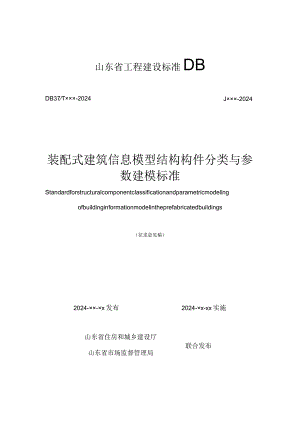

山东省工程建设标准DBJ×××-2024DB37T×××-2024装配式建筑信息模型结构构件分类与参数建模标准Standardforstructuralcomponentclassificationandparametricmodelingofbuildinginformationmodelintheprefabricatedbuildings（征求意见稿）2024-××-×x发布2024-×x-xx实施山东省住房和城乡建设厅山东省市场监督管理局联合发布1 总则12 术语23 基本规定34 类别构件编码与命名44.1 构件分类44.2 文件命名64.3 版本管理75 实例构件编码与应用85.1 编码规则85.2 编码应用86 参数建模标准96.1 一般规定96.2 建模深度96.3 参数要求96.4 用词说明11引用标准名录12条文说明13Contents1 GeneralProvisions12 Terms23 Basicrules34 Classificationcodingandnamingoftypecomponent44.1 Componentclassification44.2 Componentname64.3 VersionManagement75 Instancecomponentcodingandapplication85.1 CodingRule85.2 Codingapplication86 Parametermodelingstandard96.1 Generalrules96.2 ParameterSpecification96.3 ParameterRequirement9ExplanationofWordinginthisStandards111.istofQuotedStandards12Clause131 总则1.0.1为规范装配式建筑信息模型结构构件的编码及建模标准，实现构件全生命周期的信息交换与共享，制定本标准。1.0.2本标准适用于民用建筑及通用工业厂房中，装配式混凝土建筑、装配式钢结构建筑、装配式木结构建筑的建筑信息模型结构构件编码及其参数化建模应用。1.0.3装配式建筑信息模型结构构件的编码及参数化建模应用，除应符合本标准外，尚应符合现行国家和山东省现行有关标准的规定。2 术语2.0.1建筑信息模型buildinginformationmodelling(BIM)在建设工程全生命周期内，对其物理和功能特性进行数字化表达，并依此设计、施工、运营的过程和结果的总称。2.0.2建筑信息模型类别构件typecomponentofbuildinginformationmodelling预定义的通用构件模型，该构件可以在建筑信息模型中，通过改变参数形成一个或多个实例构件。2.0.3建筑信息模型实例构件instancecomponentofbuildinginformationmodelling2.0.4在建筑信息模型中，由类别构件形成的具体构件模型。2.0.5构件精细度IeVelofcomponentdefinition构件模型中所容纳的模型信息丰富程度的衡量指标。2.0.6几何信息geometricinformation建筑信息模型构件内部和外部空间结构的几何表示。2.0.7非几何信息non-geometricinformation建筑信息模型构件中除几何信息之外所有信息的集合，主要包括物理、技术及经济等相关指标及数据。2.0.8构件库componentlibrary可以对构件模型进行统一修改、提取、分类和使用的资源库。3 基本规定3.0.1装配式建筑信息模型结构构件分类编码与命名应符合科学性、系统性、兼容性、简易性与综合实用性的要求。3.0.2装配式建筑信息模型结构构件编码应符合唯一性、合理性、可扩充性、简明性、适用性、规范性与可扩充性的要求。3.0.3装配式建筑信息模型结构构件分类编码应满足BIM技术应用相关要求，其信息宜满足设计、施工、运维各阶段的使用、共享和传递要求。3.0.4由多个数字字符构成的编码，由整数组成，整数字符数小于编码字符数时，数字靠后,不足部分用0表示。由字母构成的编码，编码不足部分用#标号。3.0.5装配式建筑结构BIM构件的编码要符合工程惯例，并与国家、地方通用构件编码标准兼容。3.0.6BIM模型实例构件编码一经分配，应保持不变。4 类别构件编码与命名4.1 构件分类4.1.1 装配式建筑结构BIM构件分类按照装配式混凝土、装配式钢结构、装配式木结构进行分类，其专业代码应符合表4.1.1的规定。表4.1.1BIM构件专业代码专业名称专业代码装配式混凝土构件PC装配式钢结构构件PS装配式木结构构件PT4.1.2装配式建筑结构BIM构件的通用名称按桩、梁、板、柱、墙、梯等构件类型进行分类，其构件名称代码应符合表4.1.2的规定。表4.1.2BIM构件通用代码类型名称通用代码桩P梁L板B柱Z墙Q梯T4.1.3装配式建筑信息模型结构构件按桩、梁、板、柱、墙、梯等通用代码进行分类，类别代码由专业代码、通用代码及数字组成。4.1.4 装配式建筑混凝土结构BIM构件类别代码应符合表4.1.4的规定。表4.1.4混凝土结构BIM构件类别代码类别名称类别代码预制混凝土桩PC-POl预制预应力混凝土梁PC-LOl预制钢筋混凝土梁PC-L02预制板PC-BOl预制混凝土楼板PC-B02预制混凝土屋面板PC-B03叠合板预制底板PC-B04预应力混凝土空心板PC-B05预应力混凝土T形板PC-B06预制空调板PC-B07预制阳台板PC-B08PK板PC-B09预制混凝土柱PC-ZOl预制混凝土剪力墙PC-QOl预制混凝土复合剪力墙PC-Q02PK墙PC-Q03预制内嵌墙PC-Q04预制女儿墙PC-QOS预制混凝土楼梯PC-TOl其他PC-QT4.1.5装配式建筑钢结构BIM构件类别代码应符合表4.1.5的规定。表4.1.5钢结构BIM构件类别代码类别名称类别代码钢板桩PS-POl型钢桩PS-P02钢梁PS-LOl铝合金梁PS-L02不锈钢梁PS-L03钢筋桁架楼承板PS-BOl压型钢板楼承板PS-B02钢格栅板PS-B03花纹钢板楼板PS-B04钢柱PS-ZOl不锈钢柱PS-Z02铝合金柱PS-Z03钢板剪力墙PS-QOl轻钢龙骨复合墙体PS-Q02钢楼梯PS-TOl其他PS-QT4.1.6装配式建筑木结构BIM构件类别代码应符合表4.1.6的规定。表4.1.6木结构BIM构件类别代码类别名称类别代码木柱PT-ZOl原木梁PT-LOl工程木梁PT-L02胶合木梁PT-L03木拼合梁PT-L04木基结构板楼板PT-BOl层板胶合木楼板PT-B02钉接层板木楼板PT-B03销接层板木楼板PT-B04正交胶合木楼板PT-B05原木柱PT-ZOl工程木柱PT-Z02木拼合柱PT-Z03井干式墙体PT-QOl正交胶合木墙体PT-Q02木基结构板剪力墙PT-Q03木楼梯PT-TOl其他PT-QT4.2文件命名4.2.1 装配式建筑BIM构件可采用不同的软件进行建模，不同建模软件创建的装配式BIM结构构件，宜采用开放的数据交换格式，满足在不同阶段、不同软件平台的专业应用需求。其软件代码应符合表4.2.1的规定。表4.2.1软件代码软件名称软件代码斯维尔建模软件RJ-OOl广联达建模软件RJ-002鲁班建模软件RJ-003品茗建模软件RJ-004晨曦建模软件RJ-005建模快手建模软件RJ-006PKPM-BIMRJ-007SketchUpRJ-0083DSMaxRJ-009Civil3DRJ-OlORevitRJ-OllBentleyRJ-012ArchiCADRJ-013CATIARJ-014TeklaRJ-015RhinoRJ-016BIMMAKERJ-017RebroRJ-018DigitalProjectRJ-019MagiCADRJ-020其他RJ-QT4.2.2 建筑信息模型类别构件文件命名宜由类别代码、软件代码、制作年份、制作公司统一社会信用代码、名称版本号构成，描述字段依次组成其间宜以下划线隔开。命名宜符合图4.2.2结构。类别代码软件代码年份信用代码名称版本号图4.2.2BIM构件文件命名4.2.3 制作年份由四位数字组成。4.2.4 统一社会信用代码由18位数字组成。4.2.5 构件名称版本号由构件名称与版本号组成，构件名称可由汉字、字母、数字中的一种或几种组合构成，总长度不超过10个中文字符，后面紧跟版本号，版本号由V加两位数字组成，从01开始依次编码。4.3版本管理4.3.1 建筑信息模型构件电子文件，在交付使用或上传平台过程中，均应进行版本管理。4.3.2 当技术标准变化、制作软件升级等原因导致BIM构件发生变化时，应及时交付或上传新版本BIM构件。5 实例构件编码与应用5.1 编码规则5.1.1 建筑信息模型实例构件编码应包括项目编码、楼号编码、楼层编码、轴线编码、类别代码、顺序编码、扩展编码等组成部分，规则如图5.1.1所示。项目编码/楼号编码/楼层编码/轴线编码/类别代码/顺序编码/扩展编码图5.1.1编码结构5.1.2 编码应采用数字和字母组合编码方式，各层级代码间加5.1.3 项目编码由地市名称加项目批准文号中包含的7个数字组成，地市名称由2个中文字符组成。5.1.4 楼号编码及层号编码各由2位数字表示。5.1.5 轴线编码由9位字符表示，由构件所在或所处范围内的纵向轴线范围和横向轴线的整数数字及字母轴号组成，每个纵向轴线编码由2个数字组成，每个横向轴线编码由2个字母组成。构件处于轴线上的，编码由距离构件平面中心点垂直距离最近的轴号表示。不处于轴线上的构件轴线编码，由紧靠构件的、从左到右或从上到下的两个紧连的轴号组成。纵横向轴线范围间用分隔。5.1.6 顺序编码根据构件所处楼层内的实例数量确定，用4位数字表示。按照从左到右，从上到下的方式进行编码。5.1.7 扩展编码用作编码拓展备用，无位数限制。采用现行国家标准建筑信息模型分类和编码标准GB/T51269编码或企业内部编码的信息，可放在扩展编码内。5.2 编码应用5.2.1 装配式建筑BIM结构实例构件编码应在建模时生成。5.2.2 宜采用电子标签、二维码等识别技术将实际工程的预制构件与BIM构件编码关联。5.2.3 装配式建筑结构BIM构件的编码宜与管理平台配合使用。6 参数建模标准6.1 一般规定6.1.1 装配式建筑BIM结构构件建模，可按下列步骤实施：1构件创建构思；2几何形体绘制与形体参数设置；3其他参数设置；4创建常见构件目录；5构件文件测试；6构件移交。6.1.2 装配式建筑BIM结构构件应包括几何信息和非几何信息。BIM结构构件精细度应满足各阶段使用要求。6.1.3 装配式建筑BIM结构构件可采用拉伸、融合、旋转、放样、扫描等方式建模，BIM构件本身宜能拆分，或由其他BIM构件组合而成。6.1.4 装配式建筑BIM结构构件可参与布尔运算。6.1.5 装配式建筑BlM结构构件信息可按照建设项目阶段分组，宜在不同阶段将BIM构件信息细化。6.1.6 构件宜采用构件库集中管理，在交付时应同时提交构件使用说明书，构件使用说明宜对构件版本、构件深度、构件情况、构件材质、剖切关系与实际构件对应关系等重要信息加以说明。6.2 建模深度6.2.1 在初步设计阶段，建立的BIM构件模型宜包含梁、板、柱、墙、水平与竖向支撑等截面儿何信息。在施工图设计阶段，建立的BIM构件模型宜包含准确的结构尺寸、标高、截面、配筋等几何信息。在构件深化设计阶段，建立的BIM构件模型宜包括构件尺寸、标高、数量、重量、构件位置、连接形式、预留预埋位置等信息。6.2.2 在预制加工及施工阶段，建立的BIM构件模型宜包含预制构件吊钉、吊环、保温板、保温板拉结件、聚苯板、钢筋套筒、灌浆孔、出浆孔、排气孔、加工单位、加工时间、装配单位、装配时间等信息。6.2.3 在运维阶段，建立的BIM构件模型宜包括检查维护时间、维护人员等信息。6.3 参数要求6.3.1 装配式建筑BIM结构构件参数宜包括文字、数值、长度、面积、体积、角度、坡度、货币、时间、材质、可见性等类型，各参数可用公式计算或用条件语句返回值。6.3.2 装配式建筑BIM结构构件参数的初始值宜为该构件的最小值，在构件或构件使用说明书中宜包含该构件常见实例列表。6.3.3 装配式建筑BIM结构构件应包含构件截面尺寸、高度、长度、材质等基本参数。根据构件在不同阶段的不同用途，装配式建筑BIM结构构件宜包含单位、荷载、时间、成本、质量、维护等其他参数。6.3.4 装配式混凝土BIM结构构件的截面参数应包括宽度、厚度等参数，构件长度参数宜包括构件长度、进入支座的长度、净悬挑长度等参数，还应包括保护层厚度、构件高度、洞口尺寸、预埋预留尺寸等参数。6.3.5 装配式钢结构BIM构件的截面参数宜包括高度、宽度、厚度、腹板厚度、翼缘厚度、圆角半径等参数。钢结构构件长度参数宜包括名义长度、轴线长度、几何长度、扣除数等参数。6.3.6 装配式木结构BIM结构构件的尺寸参数宜包括长度、宽度、厚度、槽口尺寸、孔尺寸等。6.3.7 BIM结构构件在平面、立面的可见性应符合现行国家标准建筑制图标准GB/T50104的相关规定。6.3.8 BIM结构构件材质参数宜包含名称、反射率、透明度、色彩、模量、强度、能耗等。6.3.9 对形状无变化，仅尺寸大小、色彩、材质、预留孔洞、吊具位置等发生变化时，宜用一个BIM构件表示所有同类构件。宜采用尽量少构件的原则建立BIM构件。6.3.10 装配式建筑BIM结构构件宜验证主要参数与构件的关联性。6.3.11 BlM结构构件的插入点设置应符合建筑信息模型绘制位置要求。6.3.12 BIM构件建模前应综合考虑二维制图表达、进度计划编制、工程量统计等需要，确定构件单元大小、剖切及显示表达。本标准用词说明1为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：（1）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”；（2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”；（3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；（4）表示有选择，在一定条件下可以这样做的，采用“可”。2条文中指明应按其他有关标准执行的写法为：“应符合的规定”或“应按.执行”。引用标准名录1 建筑构配件术语GB/T395312 建筑模数协调标准GB/T500023 建筑制图标准GB/T501044 建筑信息模型分类和编码标准GB/T512695 建筑信息模型设计交付标准GB/T513016 建筑信息模型存储标准GBA514477 建筑产品信息系统基础数据规范JGJ/T2368 装配式建筑预制混凝土构件制作与验收标准DB37/T5020山东省工程建设标准装配式建筑信息模型结构构件分类与参数建模标准Standardforstructuralcomponentclassificationandparametricmodelingofbuildinginformationmodelintheprefabricatedbuildings（征求意见稿）DB37TXXXX-2024条文说明目次1总则154类别构件编码与命名165实例构件编码与应用176参数建模标准181总则1.0.1装配式建筑信息的主要构成是预制构件信息，建筑信息模型的基本构成是模型构件，这两者在原理上是相同的。通过建立与预制构件相同的模型构件，能够有效提高设计标准化、施工装配化、管理智能化水平。4类别构件编码与命名4.1.1现行国家标准建筑信息模型分类和编码标准GB/T51269中按照表代码、大类代码、中类代码、小类代码和细类代码进行的编码。在该国家标准中，将构件按照元素分类为：地基基础编码:14-20.10.00,混凝土结构编码：14-20.20.00,钢结构编码:14-20.30.00,木结构编码：14-20.30.03。将构件按照成果分类为：结构编码：1420.00.00,地基基础编码：14-20.10.00,预制混凝土编码：15-03.20.00,钢结构框架编码：15-05.10.10,木结构工程编码：15-06.00.00.按照建筑产品分类为：预制混凝土部品及构件编码：30-01.10.00,金属编码：30-03.00.00,木结构工程编码：30-04.00.00。国家标准用逻辑运算符表示复杂的构件信息。本标准编码是与国家标准兼容的编码体系，是国家标准的延伸。4.1.3在现行国家标准建筑构配件术语GB/T39531中第3章结构构件、配件中，进行了桩、梁、板（楼板、屋面板）、柱、剪力墙、桁架、支撑、索（膜）、节点（支座）、消能阻尼器、隔震装置、楼梯、其他十三种分类,本标准将其主要结构构件进行了归类。并根据山东省装配式建筑技术体系进行扩充。5实例构件编码与应用5.1.3山东省及各市发改委的项目批准文号结构类似，如鲁发改项审(2023)164、青发改投资审(2023)120号、枣发改行审(2018)27号。其项目编码为鲁发2023164、青岛2023120、枣庄2018027o5.1.5某构件处于横向轴线D轴上，左右两边的纵向轴线轴号为9、10之间，横向轴线轴号C、E,则该构件的轴线编码应为0910*#Dc某构件不处于轴线上，左右两边的纵向轴线轴号为9、10之间，横向轴线轴号C、E,则该构件的轴线编码应为0910*#C#Eo5.2.2装配式建筑结构BIM构件编码应与实际构件信息保持致，便于实现信息可追溯管理。6参数建模标准6.1.3拉伸、融合、旋转、放样是常见的建模方法，对于特殊形体的构件可采用点云扫描技术建模，通过高精度的激光扫描仪获取构件表面的数据，也能够准确地表达构件的三维形态。63.4在住房和城乡建设部发布的装配式混凝土结构住宅主要构件尺寸指南中，对装配式混凝土结构住宅常用预制构件的外观几何形状、标志尺寸做了规定，在参数建模时，可参见该指南的参数设置。6.3.5钢结构构件常用截面形式有H形、口形、T形、L形、C形、U形、+形等多种形状，尺寸参数不相同，建模时应结合截面形状，确定截面参数。构件长度包含多个参数，其有一定的对应关系，比如梁的名义长度为轴线长度减去两端的扣除数，支撑的名义长度为几何长度减去两端的扣除数。模型构件的尺寸还应符合现行国家标准建筑模数协调标准GB/T50002的有关规定。6.3.10 不应出现构件参数改变而构件形体不变，参数变大或变小而构件出现错误等情况。6.3.11 在建筑信息模型中，放置BIM结构构件时，可能按照构件的中点、左端点、右端点、水平、垂直等位置放置或拖拽，这要求在建立BIM结构构件时设置完成。
