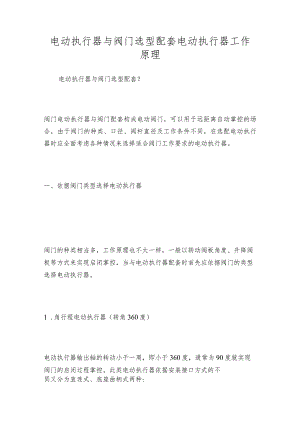

电动执行器与阀门选型配套电动执行器工作原理电动执行器与阀门选型配套？阀门电动执行器与阀门配套构成电动阀门，可以用于远距离自动掌控的场合，由于阀门的种类、口径、阀杆直径及工作条件不同，在选配电动执行器时应全面考虑各种情况来选择适合阀门工作要求的电动执行器。一、依据阀门类型选择电动执行器阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭掌控，当与电动执行器配套时首先应依据阀门的类型选择电动执行器。1 .角行程电动执行器（转角360度）电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程掌控。此类电动执行器依据安装接口方式的不同又分为直连式、底座曲柄式两种:(a)直连式：是指电动执行器输出轴与阀杆直连安装的形式。(b)底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式。此类电动执行器适用于蝶阀、球阀、旋塞阀等。2 .多回转电动执行器(转角360度)电动执行器输出轴的转动大于一周，即大于360度，一般需多圈才能实现阀门的启闭过程掌控。此类电动执行器适用于闸阀、截止阀等。3 .直行程(直线运动)电动执行器输出轴的运动为直线运动式，不是转动形式。此类电动执行器适用于单座调整阀、双座调整阀等。二、依据生产工艺掌控要求确定电动执行器的掌控模式电动执行器的掌控模式一般分为开关型（开环掌控）和调整型（闭环掌控）两大类：1.开关型（开环掌控）开关型电动执行器一般实现对阀门的开或关掌控，阀门要么处于全开位置，要么处于全关位置，此类阀门不需对介质流量进行掌控。特别值得一提的是开关型电动执行器因结构形式的不同还可分为分体结构和一体化结构。选型时必需对此做出说明，不然常常会发生在现场安装时与掌控系统冲突等不匹配现像。如何正确选择电动执行器电动执行器是实现阀门程控、自控和遥控不可缺少的设备，其运动过程可由行程、转矩或轴向推力的大小来掌控。由于电动执行器的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置，因此，正确选择阀门电动装置，对防止显现超负荷现象（工作转矩高于掌控转矩）至关紧要。通常，正确选择电动执行器的依据如下:操作力矩操作力矩是选择阀门电动装置的最紧要参数，电动装置输出力矩应为阀门操作最大力矩的1.21.5倍。操作推力阀门电动装置的主机结构有两种：一种是不配置推力盘，直接输出力矩；另一种是配置推力盘，输出力矩通过推力盘中的阀杆螺母转换为输出推力。输出轴转动圈数阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关，要按M=HZS计算（M为电动装置应充分的总转动圈数，H为阀门开启高度，S为阀杆传动螺纹螺距，Z为阀杆螺纹头数）。阀杆直径对多回转类明杆阀门，假如电动装置允许通过的最大阀杆直径不能通过所配阀门的阀杆，便不能组装成电动阀门。因此，电动装置空心输出轴的内径必需大于明杆阀门的阀杆外径。对部分回转阀门以及多回转阀门中的暗杆阀门，虽不用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽的尺寸，使组装后能正常工作。输出转速阀门的启闭速度若过快，易产生水击现象。因此，应依据不同使用条件，选择恰当的启闭速度。阀门电动装置有其特别要求，即必需能够限定转矩或轴向力。通常阀门电动装置接受限制转矩的连轴器。当电动装置规格确定之后，其掌控转矩也就确定了。一般在预先确定的时间内运行，电机不会超负荷。但如显现下列情况便可能导致超负荷：一是电源电压低，得不到所需的转矩，使电机停止转动；二是错误地调定转矩限制机构，使其大于停止的转矩，造成连续产生过大转矩，使电机停止转动；三是断续使用，产生的热量积蓄，超过了电机的允许温升值；四是因某种原因转矩限制机构电路发生故障，使转矩过大；五是使用环境温度过高，相对使电机热容量下降。过去对电机进行保护的方法是使用熔断器、过流继电器、热继电器、恒温器等，但这些方法各有利弊。对电动装置这种变负荷设备，确定牢靠的保护方法是没有的。因此，必需实行各种组合方式，归纳起来有两种：一是对电机输入电流的增减进行判定；二是对电机本身发热诚况进行判定。这两种方式，无论那种都要考虑电机热容量给定的时间余量。通常，过负荷的基本保护方法是：对电机连续运转或点动操作的过负荷保护，接受恒温器；对电机堵转的保护，接受热继电器；对短路事故，接受熔断器或过流继电器。
