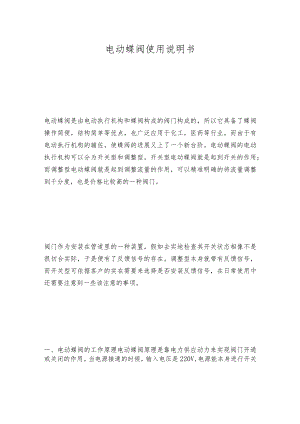

电动蝶阀使用说明书.docx

电动蝶阀使用说明书电动蝶阀是由电动执行机构和蝶阀构成的阀门构成的，所以它具备了蝶阀操作简便，结构简单等优点，也广泛应用于化工，医药等行业。而由于有电动执行机构的辅佐，使蝶阀的进展又上了一个新台阶。电动蝶阀的电动执行机构可以分为开关型和调整型，开关型电动蝶阀就是起到开关的作用；而调整型电动蝶阀就是起到调整流量的作用，可以精准明确的将流量调整到千分度，也是价格比较高的一种阀门。阀门作为安装在管道里的一种装置，假如去实地检查其开关状态相像不是很切合实际，于是便有了反馈信号的存在。调整型本身就带有反馈信号，而开关型可依据客户的实在需要来选择是否安装反馈信号，在日常使用中还需要注意到一些该注意的事项。一、电动蝶阀的工作原理电动蝶阀原理是靠电力供应动力来实现阀门开通或关闭的作用。当电源接通的时候，输入电压是220V,电源能本身进行开关量调整，有内置伺服模块，输入掌控信号和单向电源就可以掌控整个系统的运转。电动蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的电动阀门紧要做电动蝶阀使用，亦可设计成具有调整或段阀兼调整的功能，目前碟阀在低压大中口径管道上的使用越来越多。二、电动蝶阀的仪器特点电动蝶阀的紧要优点，结构简单，体积小重量轻，造价低，电动蝶阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀掌控操作便利，也可调整流量介质，流体阻力较小，中大口径的电动蝶阀全开时有效流通面积较大，启闭快速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，碟阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，无论在低温情况下均具有优良的密封性能。三、电动蝶阀结构特点1、结构方面的设计是比较有特色的，并且质量轻，节省资源。2、在开启关闭的过程中所需要的操力矩很小，使用起来简单便利。整过开启关闭过程特别快，省时间。3、对安装位置没有什么要求，检查和维护和修理也便利。4、在密封方面，看使用领域的要求，由于电动蝶阀的密封圈是可以替换的，密封性能可以提高到零泄漏。5、密封圈的是接受特别材料，有很强的抗腐蚀性，且使用年限长,不易老化。四、电动蝶阀的贮藏方法1、应存放在干燥通风的室内，不得露天存放；密封圈不应与油性物质接触，以免老化。2、存放与运输:A、通径两端用闷盖，予以防尘、防锈，保持通道清洁。B、电动蝶阀的两端加工表面应清除污垢，并涂以防锈剂。3、存放期超过18个月的电动蝶阀，在安装使用前应重新试验，以确保结构及功能的完整性。4、电动蝶阀放置时，应保证电动装置不受挤压和接线端子受破坏,并防止接触腐蚀物质。5、搬运时应当心轻放，以免损坏电气元件和机械零件。五、电动蝶阀一般故障及排出方法1、电动蝶阀安装前道确认SENMI产品性能和介质流向箭头是否与运动工况相符；并将阀门内腔插洗干净，不允许在密封圈和蝶板上有附有杂质异物，未清洗前绝不允许关闭蝶板，以免损坏密封圈。2、电动蝶阀安装配套法兰建议接受碟阀专用法兰，即HGJ5491型承插焊钢制法兰。3、电动蝶阀安装在管道中的位置，佳位置为立装，但不能倒装。4、电动蝶阀使用中需要调整流量，有气动执行机构进行掌控。5、开、闭次数较多的手动蝶阀，在二个月左右时间，打开蜗轮箱盖,检查黄油是否正常，应保持适量的黄油。6、检查各联接部位要求压紧，即保证填料的密封性，又可保证阀杆转动快捷。7、金属密封电动蝶阀不适合安装于管路末端；如必需安装于管路末端，需实行配装出口发兰，防止密封圈积压，过位。8、阀杆安装使用反应定期检查阀门使用效果，发觉故障适时排出。六、电动蝶阀密封面泄露故障排出方法1、蝶板、密封面夹有杂物2、蝶板、密封面关闭位置吻合不正3、出口侧配置装法兰螺栓受力不均七、电动蝶阀两端面泄露故障排出方法1、两侧密封垫片失效2、管法兰紧力不均或未压紧3、密封圈上、下封垫片失效
