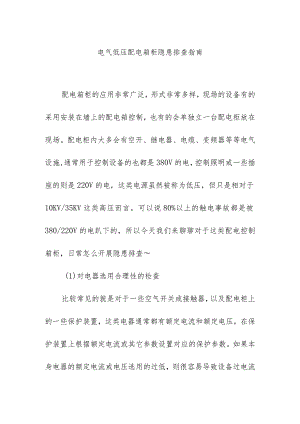

电气低压配电箱柜隐患排查指南.docx

电气低压配电箱柜隐患排查指南配电箱柜的应用非常广泛，形式非常多样，现场的设备有的采用安装在墙上的配电箱控制，也有的会单独立一台配电柜放在现场。配电柜内大多会有空开、继电器、电缆、变频器等等电气设施,通常用于控制设备的也都是380V的电，控制照明或一些插座的则是220V的电，这类电源虽然被称为低压，但只是相对于10KV/35KV这类高压而言，可以说80%以上的触电事故都是被380/220V的电趴下的，所以今天我们来聊聊对于这类配电控制箱柜，日常怎么开展隐患排查(1)对电器选用合理性的检查比较常见的就是对于一些空气开关或接触器，以及配电柜上的一些保护装置，这类电器通常都有额定电流和额定电压，在保护装置上根据额定电流或其它参数设置对应的保护参数。如果本身电器的额定电流或电压选用的过低，则很容易导致设备过电流误跳闸，而选用的过高，则可能会延误感知到过电流或过载，导致设备烧坏。(2)对间接接触防护措施的检查常见的如漏保、接地都属于间接防护措施，在配电箱柜中，不管有没有漏保，都应该要有配电箱柜的整体保护接地,即防止外壳带电的黄绿接地线。不可因为设置了漏保，就放弃做接地，防止当漏保失效或故障时，导致整个配电箱柜没有保护。(3)对电缆选用合理性的检查搞过装修的都明白，会根据不同的电缆选用不同线径的电缆，比如冰箱电视用L5平方的、空调用2.5的、中央空调用4平方或6平方的，在工业应用中，不同的电缆用在不同的环境还有不同的机械强度，比如铠装等等，对于这类比较专业的隐患排查，在排查的过程中可以喊上电工协助专业进行。(4)对电缆或电气设施运行温度的检查这个通常由设备部门安排电工在日常巡检中完成，使用红外测温或热成像等等设备，对配电柜内不管是电缆或电气设施做温度的巡检，对于设备的最高允许温度会在设备的说明书上标明，对于电缆原则上不能超过70oCo我们安全部门更多的是关注这项日常巡检的工作是否有定期去做。(5)对配电箱柜环境温度的检查有些工厂的现场为了节约成本或者一些客观条件，没有办法安装空调，导致环境非常的湿热，而配电箱柜在这样的环境中长时间运行，很容易出现超温过热的问题，尤其是电缆，容易因为环境温度过高发生运行温度过热的情况，需要采取一定的散热措施。(6)对配电箱柜周围环境的检查有些工厂的现场环境比较复杂，涉爆粉尘企业有粉尘、化工企业有腐蚀性介质、机械行业可能有强振动设备，这些环境都不利于配电箱柜的运行，长时间可能造成配电箱柜内粉尘堆积、外壳锈蚀、接线松动等问题，安装配电箱柜应尽量避开这些恶劣环境。(7)对配电箱柜周围管道的检查不管是在配电室还是在车间安装的配电箱柜，上方都不应有水、汽管道，防止漏水滴落到配电箱柜造成短路，同样下方如存在电缆沟，也不应有类似管道，防止泄漏引起水汽积聚，造成电缆短路。(8)对配电箱柜安装高度的检查单台布置的配电柜不应直接落地安装，应适当抬起一些高度，主要是为了防潮、防水，同时也利于散热，抬高后底部孔洞都应封堵，防止车间内窜入老鼠钻进设备内部造成短路。(9)对配电柜旁安全出口的检查有些车间不只一台配电柜，也没有单独的配电室，而是直接在车间控制室或者现场成排放置多台配电柜，而且基本都是靠墙布置，当维修人员在配电柜后方检修的时候，如果突发短路或火灾(配电柜内电容等设备容易发生火灾爆炸),后方没有设置安全出口，会影响人员逃生。所以这种情况应在配电柜后方设置安全出口。(10)对电缆绝缘良好性的检查特别是对于一些裸露的没有接、也没有进行绝缘包扎的电缆线头，要及时确认电缆用途、是否带电，并通知电工进行妥善的绝缘处理。(11)对直接接触防护措施的检查对于配电箱柜来说，本身的外壳就是最好的直接接触防护，有的车间管理较严格，为了防止人员误操作配电设备,还会在周围设置一圈栅栏，挂上标识牌并上锁。(12)对配电箱柜接地保护措施的检查对于接地保护，有2个常见的排查点：首先是打开门的柜门跨接线、配电柜本身的一根与大地相连的外壳接地线,如果对于N线、PE线、等电位连接等等的位置不是很清楚,小周也不建议大家在网上搜各种理论知识去研究，这边建议直接找厂里的电工师傅带咱们去现场教学。(13)对配电线路保护功能的检查保护通常是一个小长方形盒子嵌在配电箱柜内部，可以根据设备或线路的额定电流等参数设置对应的保护参数，从而形成有效的短路过电流、过载等保护功能原来小周在化工厂当电工值班的时候，大冬天半夜凌晨骑着车在几个配电室间来回穿梭，就是在处理各种设备过载跳保护，当过电工的或者当过操作工的半夜应该都叫过电工来处理故障。(14)对防火封堵的检查配电箱柜内部主要是底部孔洞需要做防火胶泥封堵，还有车间一些其它的电缆敷设需要穿过不同建筑物的时候，也需要通过防火封堵，防止发生火灾时火势顺着电缆桥架一路扩散
