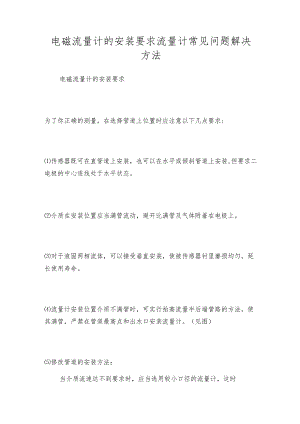

电磁流量计的安装要求流量计常见问题解决方法电磁流量计的安装要求为了你正确的测量，在选择管道上位置时应注意以下几点要求:传感器既可在直管道上安装，也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。介质在安装位置应当满管流动，避开比满管及气体附着在电极上。对于液固两相流体，可以接受垂直安装，使被传感器衬里磨损均匀，延长使用寿命。流量计安装位置介质不满管时，可实行抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。（见图）修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须充分：前直管段25DN,后直管道22DN（DN为管径）前后直管段为流量计前25DN,后端22DN这些问题大家已经很谙习了，把它摆列出来是想进一步发掘更有效的使用阅历。1、电磁流量计是容积式液体流量计，在测量时应保证流量计内的液体是充分管道的。为使流速平稳，流量计前后应有大于5D和2D的直管段。流量计口径大小的选择应使最小最大流量时的流速在保证测量精度的范围内。2、当不得不装在自上而下的垂直管道上时，流量计应装在管道的下部，且流量计下游装有节流阀门使下游产生一背压。3、当测量简单积渣附着的介质时，不要将流量计安装在倾斜管道的最低点。在管低端安装清洗阀或盲板，定期清洗内壁附着物。4、在振动猛烈的现场应将传感器和转换器分开安装。口径至DN350的流量计两端应设支架或吊架。5、安装在塑料管道或带内衬管道上必需使用接地环。如接地环和测量电极由不同材料制成，会引起电化学腐蚀损坏电极。电极材质选配不当，被测介质会使电极极化而减弱信号的电势。因此，电极材料的选择也应引起注意，可参阅说明书及与制造厂商讨。6、有些工况需在管道内注入化学药品，注入后会导致液体导电率不匀对电磁流量计输出信号产干扰。对此，可接受在流量计下游注入,如需在上游注入则注入点应与流量计保持确定距离，使液体混合均匀。7、分体式电磁流量计的传感器和转换器间最大电缆长度与导电率有关。据资料介绍导电率为5s/cm时长度不超过10m,100s/cm时长度不超过100nb不然会引起测量信号的失真。8、电磁流量计应避开安装在大功率的电气设备和开关柜傍以削减电磁干扰。9、发生雷击时在线路中产生的过电压和浪涌电流会通过仪表室的电源线进入仪表电磁流量计、使之损坏。目前，这个问题已被越来越多的自控人员所认得。设计时在仪表用总电源进线端，甚至在单个仪表的电源端装过压和浪涌电流吸取装置，防止它们对仪表的损坏。
